阿尔卑斯线性位置传感装置结构设计

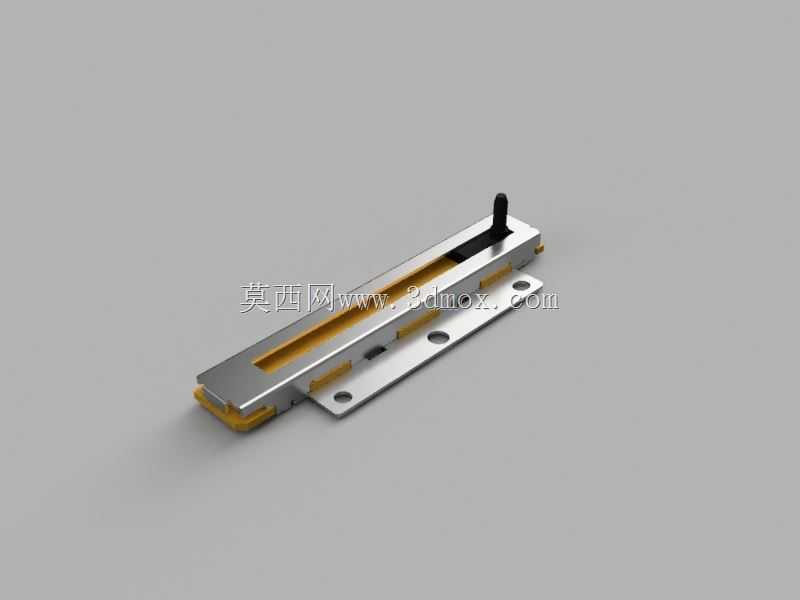

　　在精密位移检测场景中，这类线性位置传感装置常被用于小型自动化设备、精密仪器的行程反馈环节，比如办公自动化设备的纸路位置检测、小型滑台的位移限位与位置反馈、消费电子精密模组的行程定位，其核心作用是将滑动部件的直线位移量转化为可被控制系统识别的电信号，为设备的闭环控制提供位置依据。从结构设计来看，该传感装置采用滑动式接触结构，主体基座采用金属冲压成型，兼顾结构强度与安装平整度，基座上预留的两个沉头安装孔可直接通过螺丝固定在设备安装面上，安装时需保证滑动方向与被测部件的运动方向平行，避免侧向力作用在滑动拨杆上造成接触不良或结构磨损。滑动拨杆作为与被测部件联动的受力件，采用耐磨金属材质，突出的拨杆端可直接卡入被测运动件的联动槽内，

　　无需额外设计复杂的连接结构，降低装配复杂度。内部电阻基体沿滑动行程方向布置，滑动触点随拨杆同步移动，通过触点在电阻体上的位置变化输出对应阻值信号，这种接触式电阻传感方案成本可控，信号输出线性度好，无需额外信号调理电路即可被多数通用控制板卡采集，适合对成本敏感、行程较短的位置检测场景。外形设计上整体采用薄型长条结构，厚度方向尺寸紧凑，可适配安装空间受限的设备内部，基座两侧的定位凸缘可在装配时快速卡入设备预设的安装槽内，减少装配时的对位调整时间。滑动部分的导向结构集成在基座内部，采用金属与耐磨非金属材料组合的导向副，既保证滑动过程的顺畅无卡滞，又能长期承受往复滑动的磨损，在额定行程内往复运动时，触点接触压力保持稳定，

　　避免出现信号跳变的问题。设计过程中需要重点关注滑动行程与电阻有效量程的匹配，拨杆的初始位置与终点位置需对应电阻体的有效工作区间，避免超行程滑动造成电阻体磨损或触点脱开；安装面的平面度要求控制在合理范围内，防止基座安装后产生形变导致滑动阻力增大；拨杆的受力方向需严格沿滑动轴线方向，侧向载荷会加速导向结构磨损，缩短器件使用寿命。在实际选型应用时，需要根据被测部件的行程长度匹配对应量程的传感装置，同时确认输出信号的阻值范围与后端采集电路的输入参数匹配，安装时预留足够的滑动间隙，避免运动过程中出现结构干涉。这类线性位置传感器相比非接触式位移检测方案，结构简单、采购成本低，信号处理链路短，在中低精度的短行程位置检测场景中应用广泛，

　　比如小型精密滑台的原点定位、自动化终端的执行件位置反馈、精密调节机构的位置指示等场景，都能看到这类结构的传感装置应用。建模过程中需要还原各零件的装配关系，尤其是滑动触点与电阻基体的接触位置、导向结构的配合间隙、安装孔的位置度公差，确保模型导入装配环境后可直接进行干涉检查与安装模拟，为设备整体结构设计提供准确的器件参考。
