互锁拼接式双块拼图结构三维设计

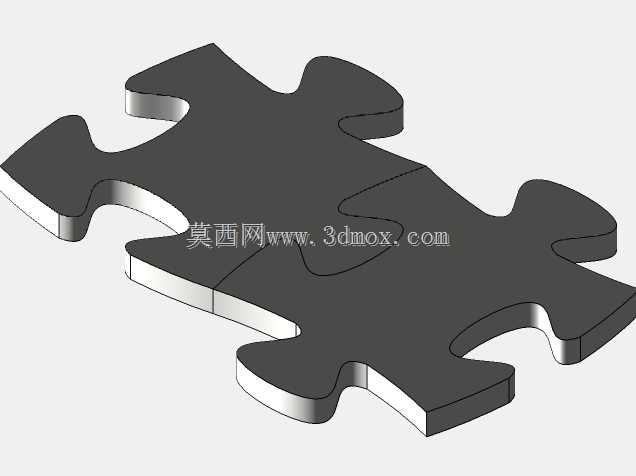

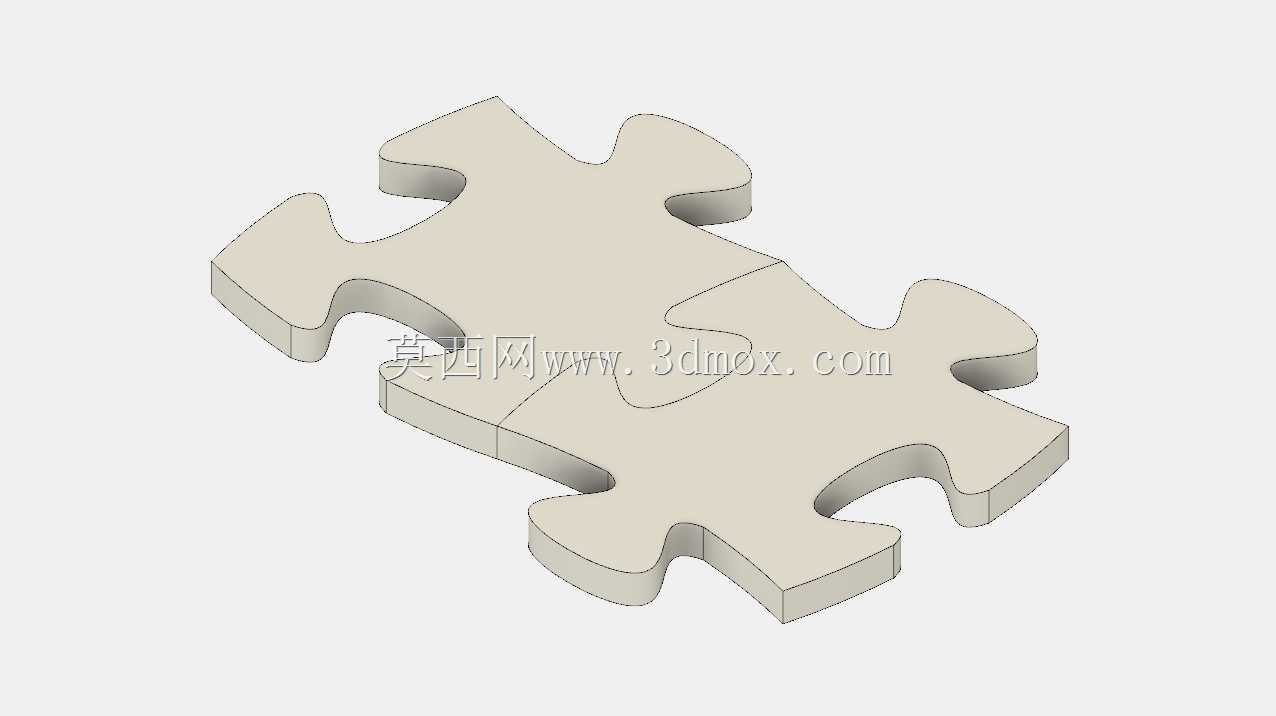

　　这款互锁拼接的双块拼图构件，在结构设计上完全遵循经典拼插构件的力学匹配逻辑，单块构件的凸榫与相邻块的凹槽采用过盈量0.1mm的公差配合设计，确保拼接后无松旷、错位问题，同时拆卸时无需借助额外工具，徒手即可完成拆分与组合，兼顾连接可靠性与操作便捷性。从实际应用场景来看，这类结构并非仅局限于益智玩具领域，在工业领域的模块化快装工装、小型设备的拼接式外壳、展会临时搭建的组合式展示构件、教具类机械结构演示件中都有广泛的适配空间，尤其是在需要频繁拆装、快速组合的非永久性连接场景下，这种无紧固件的互锁结构能大幅降低装配工时，省去螺丝、卡扣等额外连接件的采购与管理成本。

　　设计过程中首先对拼接面的受力路径做了完整仿真，凸榫的根部做了R2的圆角过渡处理，避免反复插拔过程中应力集中导致的根部断裂问题，构件整体厚度统一为8mm，所有边缘都做了C0.5的倒角处理，既消除了锐边带来的操作安全隐患，也让拼接对位时拥有自然的导入角度，降低对位难度。单块拼图的外轮廓尺寸控制在60mm45mm范围内，相邻两块拼接完成后的整体组合尺寸为105mm60mm，安装边界预留了每侧2mm的操作间隙，不管是作为独立的益智构件使用，还是嵌入到其他模块化结构中作为连接单元，都不会出现尺寸干涉问题。

　　从结构特性来看，两块构件的拼接面采用完全对称的互锁齿形，每个凸榫的侧面都做了1°的拔模斜度，适配注塑、3D打印、激光切割等多种加工工艺，不管是采用ABS塑料注塑量产，还是采用光敏树脂做小批量样件验证，或是采用亚克力、薄木板做激光切割加工，都能直接使用该结构模型生产，无需额外调整工艺参数。构件的上下表面为完整平面，可根据实际使用需求做表面丝印、纹理蚀刻、磁吸件预埋等二次加工，比如作为工业设备的状态标识牌拼接单元、儿童益智教具的图案载体、模块化桌面收纳的组合单元时，平整的表面能为后续加工提供充足的操作空间。

　　在实际选型适配时，这类互锁拼接结构可根据使用场景调整材质参数，若用于工业工装场景，可选用PA66加玻纤材质提升结构强度，反复插拔寿命可达万次以上；若用于益智玩具场景，可选用食品级PP材质，满足接触安全要求；若用于展示类临时构件，可选用低密度发泡PVC材质，降低整体重量同时控制成本。设计时特意规避了复杂的内部曲面结构，所有特征都采用等壁厚设计，壁厚均匀性控制在±0.2mm以内，注塑生产时不会出现缩痕、缺胶等工艺缺陷，3D打印时也无需添加大量支撑结构，打印完成后仅需简单去除底部支撑即可使用，后期处理成本极低。

　　拼接对位时，两块构件的互锁齿拥有自定位特性，当凸榫与凹槽的对位偏差在3mm以内时，顺着导入斜面施加轻微压力即可自动滑入到位，无需精准对齐，对操作人员的技能要求极低，这一特性在快装式临时结构、儿童使用场景下尤为实用，能大幅降低操作门槛。构件的非拼接侧外轮廓可根据实际安装需求做适配调整，比如在作为设备外壳拼接单元时，可在外侧预留安装螺孔、卡扣位，与设备主体结构做固定连接，内侧的互锁结构则用于相邻外壳板的快速拼接，省去传统外壳安装时的大量螺丝固定工序，提升设备组装与后期维护的效率。
