三工位嵌装六角螺母塑料固定座结构

　　在各类小型自动化检测设备、传感模组装配场景中，螺母的防松与定位一直是小尺寸结构设计里容易被忽略却直接影响装配可靠性的环节。这款三工位螺母固定座，采用硬质工程塑料作为基体材质，核心作用是将三个六角螺母预先嵌装固定在基座对应的沉孔内，避免装配过程中螺母跟转、移位，同时省去装配时手动对位螺母的工序，提升批量组装的效率。

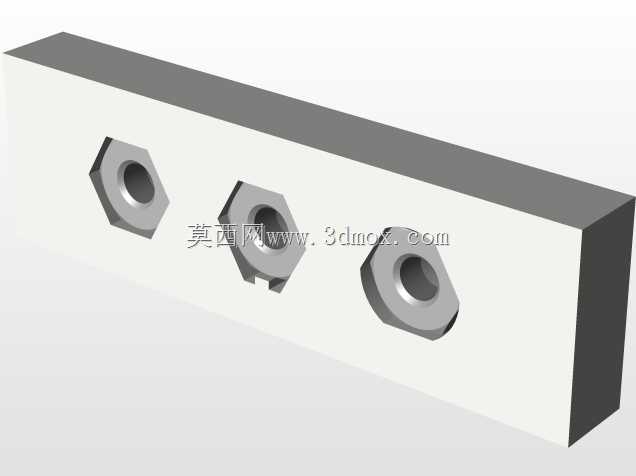

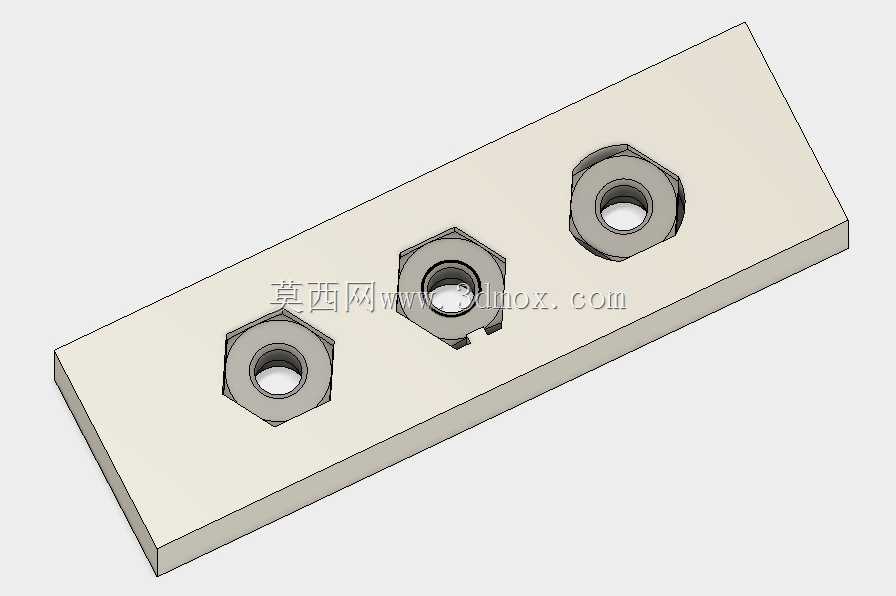

　　从结构设计逻辑来看，基体为等厚度矩形长条结构，三个螺母安装位沿基体长度方向等距排布，每个安装位都做了与六角螺母对边尺寸匹配的内六角沉槽，沉槽深度刚好覆盖螺母的厚度方向，螺母装入后端面与基体表面基本齐平，不会出现凸起干涉相邻部件装配的问题。每个沉槽中心都开有同轴的螺栓过孔，过孔直径略大于对应螺栓的公称直径，预留了合理的装配公差，避免螺栓穿入时出现卡滞。三个安装位的内六角槽做了差异化的防转设计，其中中间位置的沉槽侧边开有微小的定位缺口，可适配带凸点的防松六角螺母，两侧的沉槽为标准正六角结构，适配常规六角螺母，兼顾了通用装配与防松装配的需求。

　　从安装边界来看，基体的厚度经过校核，当螺栓完全拧入嵌装的螺母后，螺栓端部不会顶出基体背面，保证安装面的平整度；基体的长度方向尺寸以三个螺母的中心距为核心设计依据，相邻螺母的中心距预留了足够的扳手操作空间，不会出现相邻螺栓装配时工具互相干涉的情况。基体的宽度方向尺寸刚好覆盖六角螺母的对角尺寸，两侧留出的均匀壁厚既保证了嵌装螺母后的结构强度，避免塑料基体在螺栓拧紧时出现开裂，又不会过度占用安装空间，适合在空间紧凑的传感模组、小型电子设备内部做螺纹连接基座使用。

　　实际应用中，这类塑料螺母座常被用在光电传感器、接近开关的安装支架上，替代传统的焊接螺母、压铆螺母工艺——相比金属基体上的压铆螺母，塑料嵌装螺母座不需要额外的压装设备，可直接通过注塑工艺将螺母预嵌在基体内，生产效率更高，同时塑料材质本身具备一定的绝缘性能，在需要电气绝缘的装配场景中可以省去额外的绝缘垫片，简化装配流程。设计时需要注意，沉槽与六角螺母的配合公差要控制在合理范围，过松会导致螺母在沉槽内出现旷量，装配时仍然可能跟转，过紧则会导致螺母嵌装时压裂塑料基体，通常配合间隙控制在0.05-0.1mm之间即可满足使用需求。另外基体背面为完整平面，安装时可直接贴合在被连接件表面，不需要额外加工避让结构，三个螺栓过孔的同轴度要控制在0.1mm以内，保证螺栓穿入时不会出现偏斜，避免螺纹咬合异常导致的拧紧力矩虚高问题。

　　这类结构也可根据实际使用需求调整工位数量、螺母规格，比如将三个工位改为两个或四个，适配不同公称直径的六角螺母，基体的安装孔位也可根据实际安装场景在两端增加固定孔，将整个螺母座预先固定在设备机架上，作为可快速更换的螺纹连接模块使用，在需要频繁拆装维护的传感检测工位上，这种模块化的螺母固定座可以大幅降低维护时的螺纹滑牙风险，提升设备的可维护性。
