KONDO双轴舵机铰接式机器人关节支架

　　做小型双足机器人、教育类竞赛机器人结构设计的工程师，大多绕不开舵机铰接支架这个核心零件，这款适配近藤舵机的双铰接支架，就是专门针对小型人形机器人关节连接场景开发的结构件，日常做机器人关节模块化搭建、舵机输出端转接、多自由度运动副拼接的时候，这类零件的安装精度、结构刚性直接决定了整机运动的稳定性。

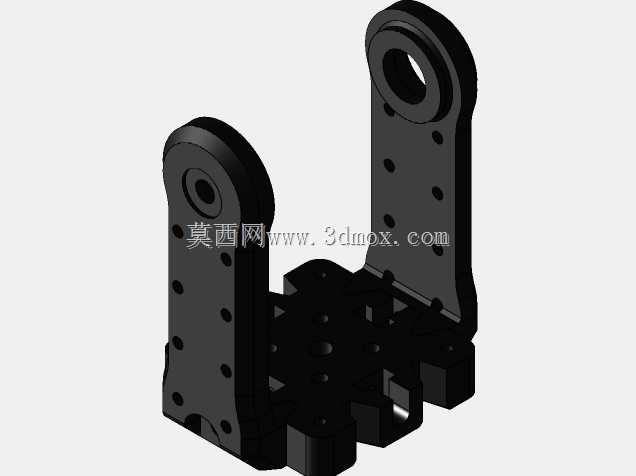

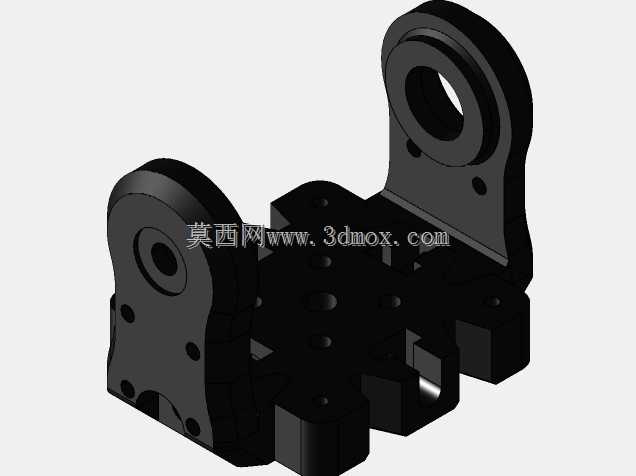

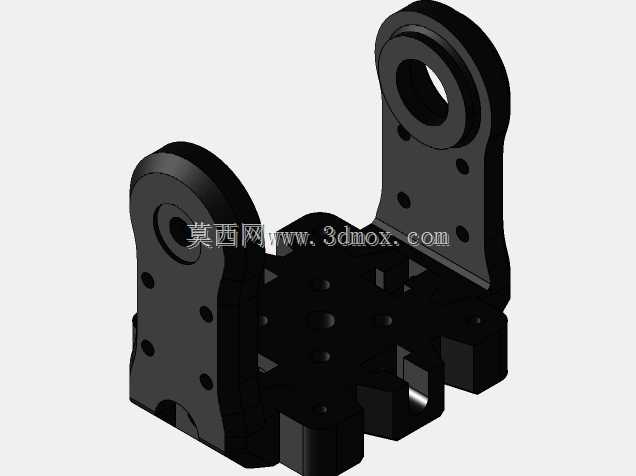

　　从实际使用场景来看，这类支架主要用在小型人形机器人的肩关节、髋关节、踝关节这类需要双轴转动的铰接位置，也可以用在多自由度机械臂的关节转接处，替代零散的拼接板材，减少装配时的累计误差。很多爱好者自己搭机器人的时候习惯用铝板切割打孔做支架，不仅加工麻烦，孔位精度难保证，运动的时候还容易因为应力集中出现板材变形，这款一体结构的支架就规避了这些问题，整体采用一体化成型的结构逻辑，两个带轴承安装位的铰接耳对称分布在基座两侧，基座上预留了标准舵机的安装螺孔、走线槽位，还有和其他结构件拼接的定位孔，不需要额外做二次加工就能直接装配。

　　设计思路上完全围绕舵机铰接的实际需求展开，两侧的铰接耳做了加厚处理，轴承安装位的孔径公差控制在过渡配合区间，压入标准微型轴承之后不会出现松旷，也不会因为过盈量太大导致轴承内圈卡滞。铰接耳和基座的连接位置做了圆弧过渡，避免直角位置的应力集中，毕竟机器人做快速动作、跌倒冲击的时候，这个位置是应力最集中的地方，圆弧过渡能大幅提升结构的抗冲击能力，不会出现直角处断裂的问题。基座上的舵机安装孔位完全匹配标准近藤舵机的安装尺寸，螺孔深度刚好够拧入标准自攻螺丝，不会出现顶到舵机内部电路的问题，基座中间的镂空槽一方面是给舵机输出轴、舵盘留出安装空间，另一方面也能减轻零件自重，对于小型机器人来说，每一个关节的重量都会影响整机的重心分布和舵机负载，合理的镂空在保证刚性的前提下降低自重，是小型机器人结构设计的核心要点。

　　安装边界方面，两侧铰接耳的中心距是按照标准舵机的输出轴间距设计的，安装之后两个铰接轴的同轴度误差控制在很小的范围内，不会出现转动卡滞的问题。支架整体的外形轮廓没有多余的外凸结构，安装到机器人上之后不会和周边的连杆、外壳产生运动干涉，基座底部的拼接孔位是和同系列的其他结构件通用的，可以直接拼接电池支架、连杆、舵机扩展座等零件，不需要额外做转接件。铰接耳上的轴孔是通孔设计，既可以穿舵机输出轴配合舵盘固定，也可以穿销轴作为被动铰接副使用，适配不同的关节搭建需求。

　　实际装配的时候要注意，压入轴承的时候要均匀受力，不要用锤子直接敲击轴承外圈，避免轴承变形影响转动顺滑度，安装舵机的时候要先把舵机转到中位再固定舵盘，避免关节转动行程超出舵机的有效角度范围。支架上的走线槽刚好可以容纳舵机的三根连接线，装配的时候把线从槽里顺出来，不会在关节转动的时候夹到线材，也不会让线材外露影响整体外观。这类支架虽然是单个小零件，但在小型机器人的结构系统里是核心的连接节点，它的精度直接影响关节的转动顺滑度，结构刚性直接决定了机器人做动作的时候的稳定性，尤其是双足机器人行走的时候，每个关节都会承受周期性的冲击载荷，支架的抗变形能力不够的话，很容易出现行走晃动、关节松旷的问题，这款支架的加厚铰接耳、圆弧过渡结构、合理的孔位布局，都是针对这些实际使用中的痛点设计的，不管是做竞赛机器人的快速搭建，还是做机器人结构的原型验证，都能直接拿来用，省去自己画图、加工、调整孔位的时间，也能避免自己设计的时候容易忽略的应力集中、干涉、公差匹配这些问题。

　　另外在做模块化机器人设计的时候，这类标准化的支架还能提升零件的通用性，同一个支架可以用在多个不同的关节位置，减少整机的零件种类，降低备件成本，装配的时候也不容易装错。支架表面的安装孔位都做了沉头设计，螺丝拧入之后不会突出表面，不会和周边运动的零件产生刮擦，这些细节都是实际装配过程中很容易忽略的点，设计的时候都做了对应的处理。基座上的定位孔是和同系列零件的孔位完全对齐的，拼接的时候只需要用定位销定位，再拧上固定螺丝就能保证装配精度，不需要反复调整位置，大幅提升装配效率。对于做小型机器人研发、教育机器人套件开发的从业者来说，这类成熟的关节支架结构可以直接整合到自己的产品方案里，减少结构验证的周期，也能降低结构失效的风险。
