户外方形支架式LED聚光照明灯具结构设计

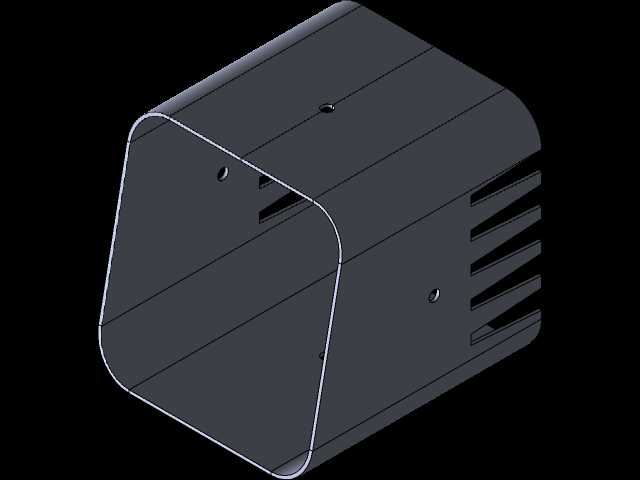

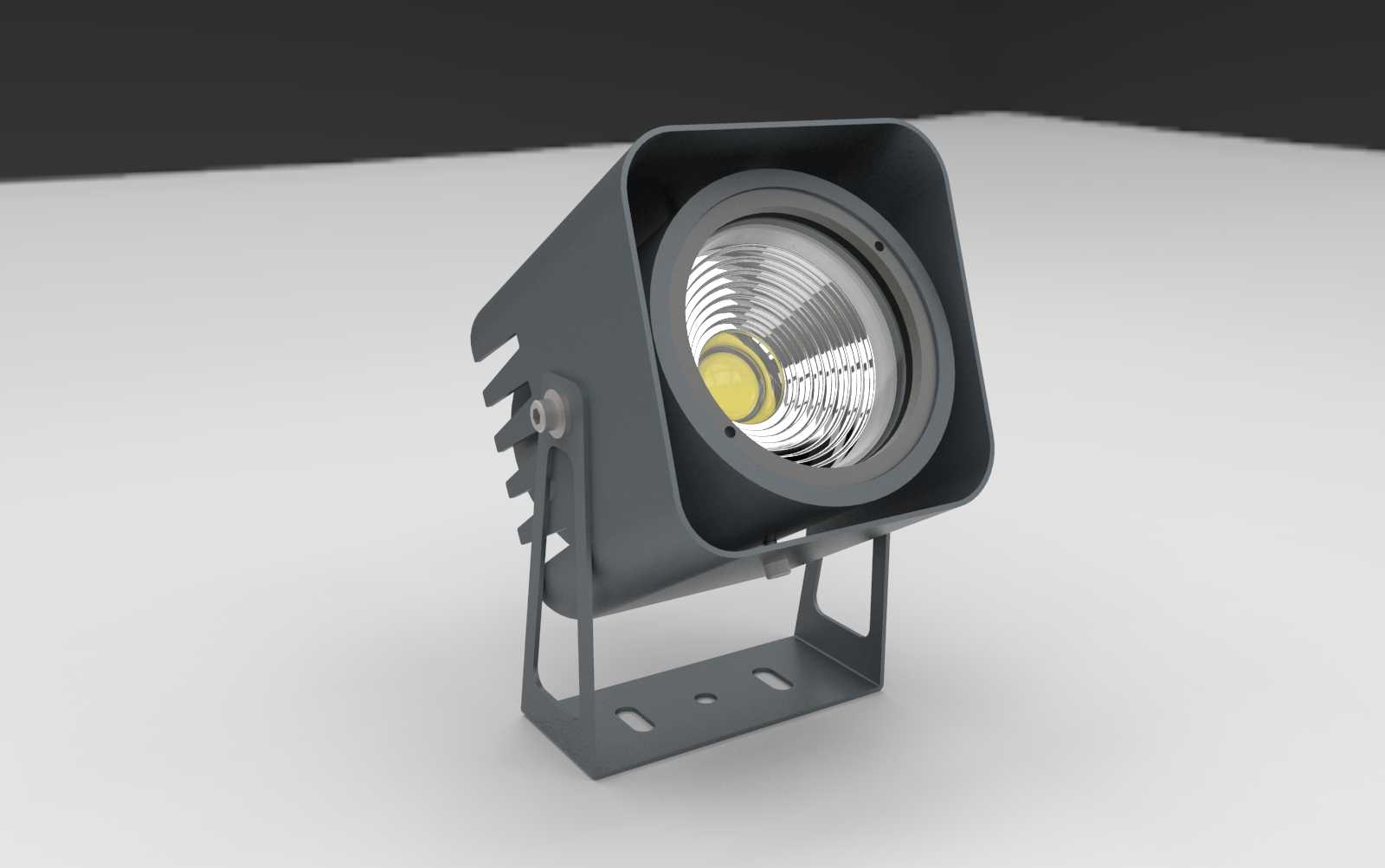

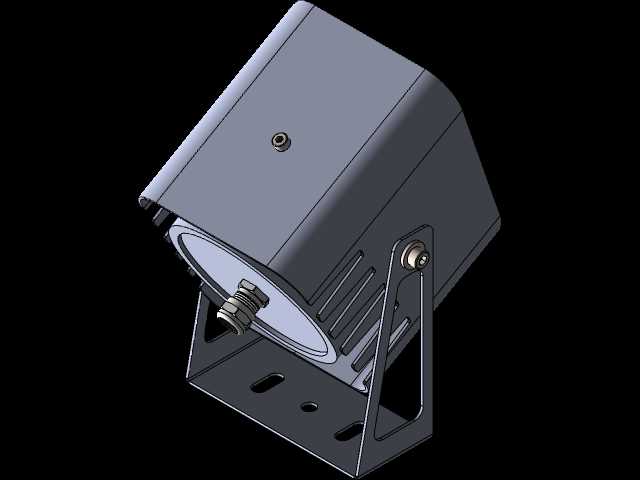

这款LED聚光灯主要面向户外工程照明场景设计，可广泛应用于建筑外墙泛光照明、户外广告牌夜间补光、厂区道路定点照明、景观节点重点投射以及小型施工场地临时作业照明等场景，能够在露天环境下长期稳定提供定向集中的光照输出，满足不同户外场景下的精准照明需求。从实际用途来看，该灯具区别于普通散射型照明灯具，通过内置的反光杯结构将LED光源发出的光线进行聚拢校准，形成照射角度可控的集中光束，既可以减少光线漫射造成的光污染与能源浪费，也能提升目标照射区域的光照强度，适配需要重点提亮特定区域的照明需求。在功能特性设计上，灯具外壳采用一体压铸的成型结构，外壳表面做了散热鳍片的延伸设计，能够在灯具长时间工作时快速将LED光源产生的热量传导散发，避免光源因积热出现光衰过快、寿命缩短的问题；灯头正面带有遮光挡边结构，可减少侧向溢光对周边环境造成的眩光干扰，同时也能在一定程度上阻挡雨水、扬尘直接接触灯头内部的光学组件；支架采用U型可调角度结构，通过侧边的锁紧旋钮即可调整灯头的俯仰照射角度，安装完成后也可根据实际照明需求灵活调整照射方向，无需重新拆卸固定底座。从设计思路层面，这款灯具优先考虑户外使用的可靠性与安装便捷性，整体结构没有冗余的装饰性部件，所有外部结构都服务于散热、防护、调节的核心功能：外壳边角做了圆弧过渡处理，既可以减少安装过程中尖锐边角造成的磕碰损伤，也能降低户外强风环境下的风阻，提升安装后的结构稳定性；底座预留了三个长条形安装孔位，能够适配不同间距的膨胀螺栓安装要求，降低现场安装的对位难度。在外形尺寸与安装边界上，灯具整体为方正紧凑的结构设计，灯头部分的方形外壳边长控制在常规户外投光灯具的通用尺寸区间内，搭配的U型支架高度经过优化，既保证角度调节时不会与安装面产生结构干涉，也不会过度增加整体的安装占用空间；底座的安装孔位间距符合户外小型照明灯具的通用安装规范，可直接替换同规格的传统卤素投光灯具，无需对原有安装点位进行重新打孔改造，能够大幅降低老旧照明设施替换的施工成本。灯具的光学组件采用内嵌式安装设计，光源与反光杯整体藏于外壳内部，配合正面的密封结构能够达到户外使用所需的防尘防水要求，可适应雨天、扬尘天气等不同的户外恶劣工况，减少日常维护的频次。
