高精度螺旋蜗轮减速电机结构设计

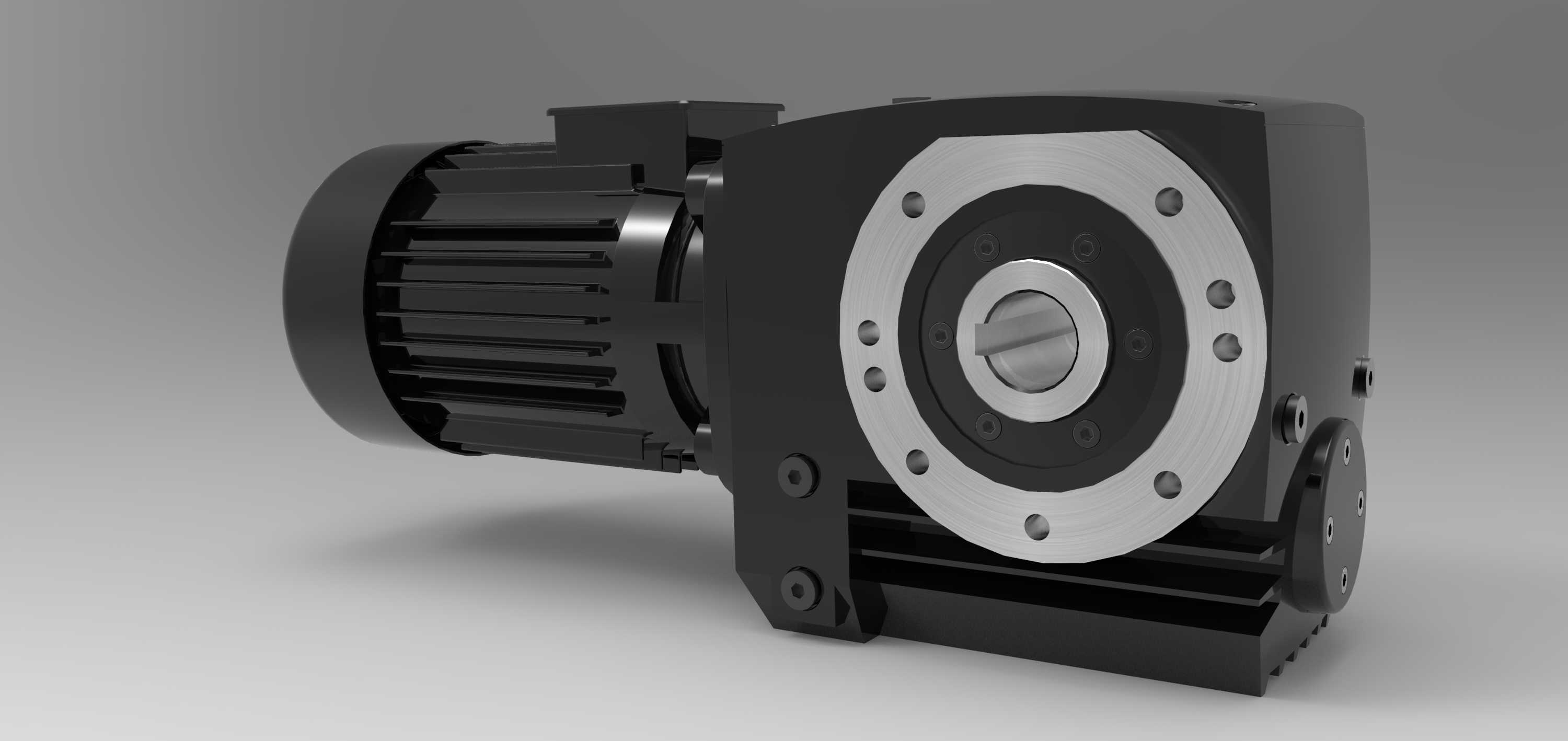

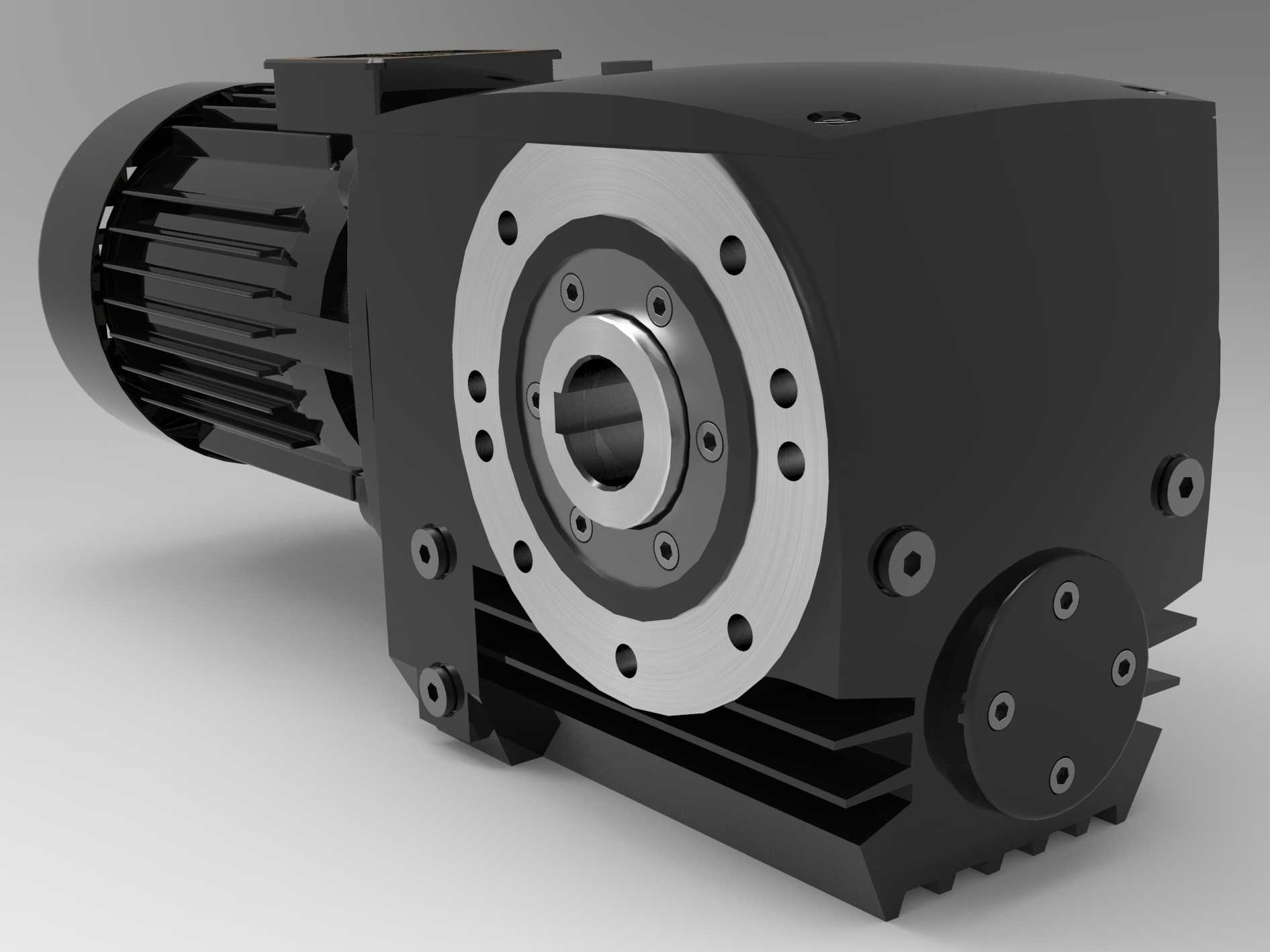

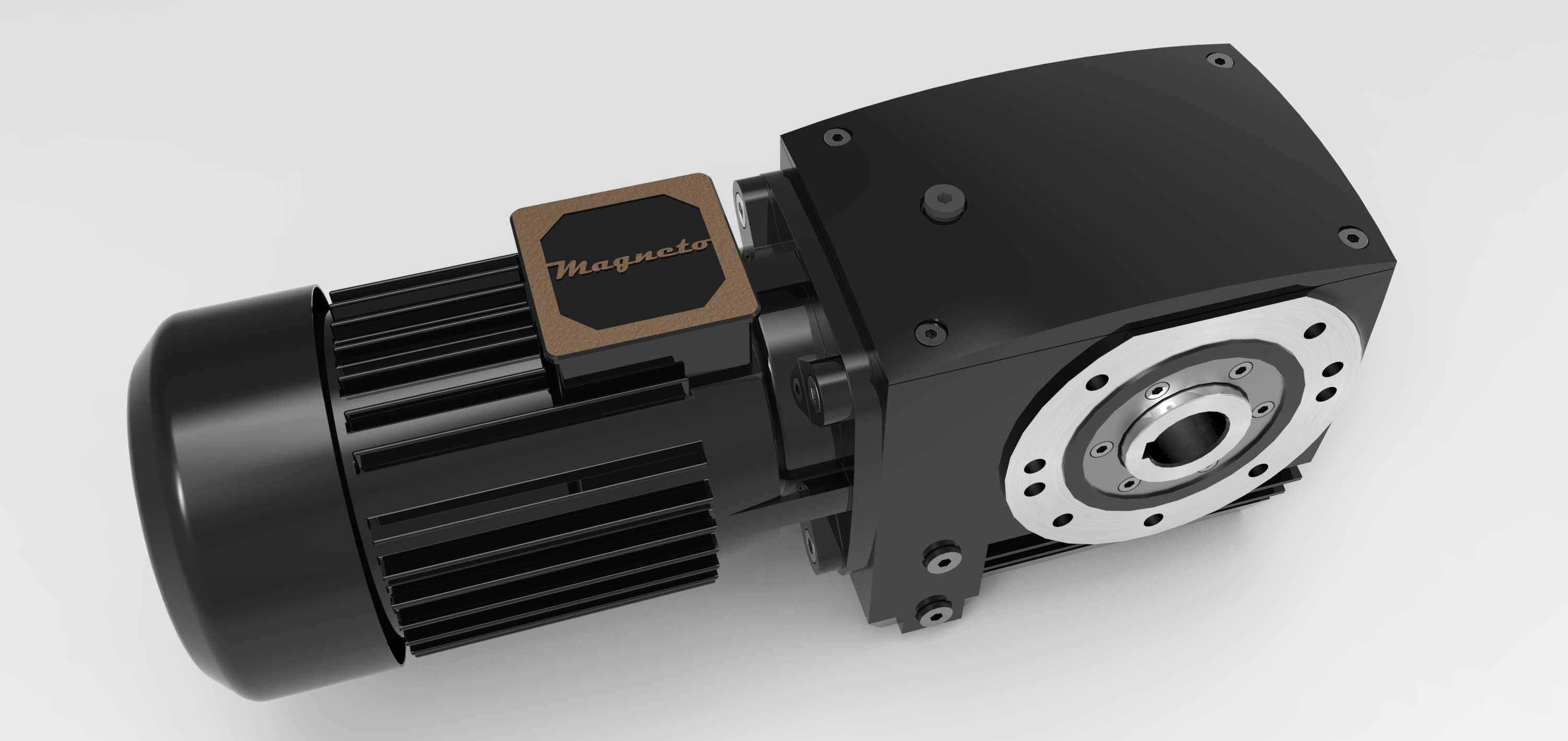

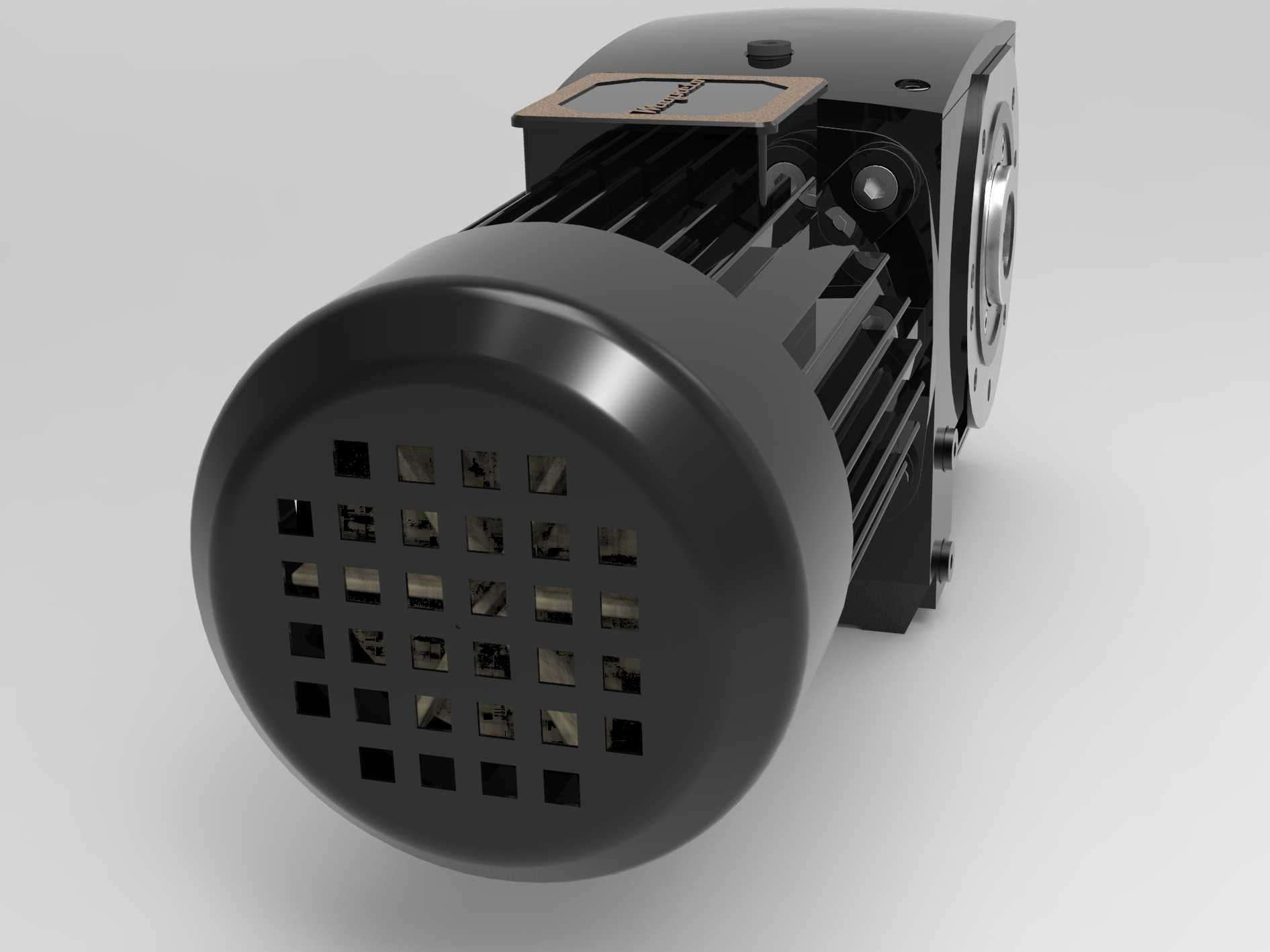

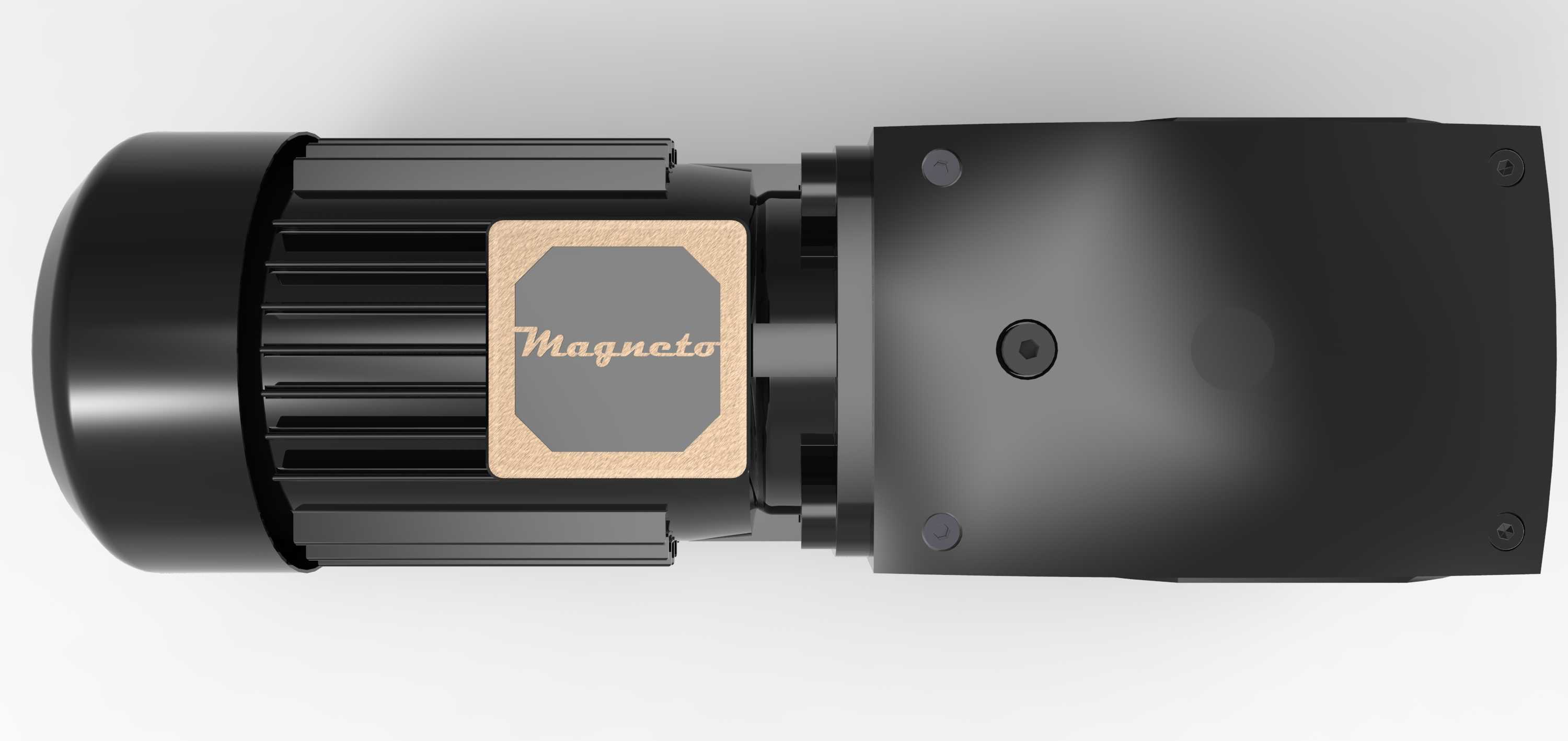

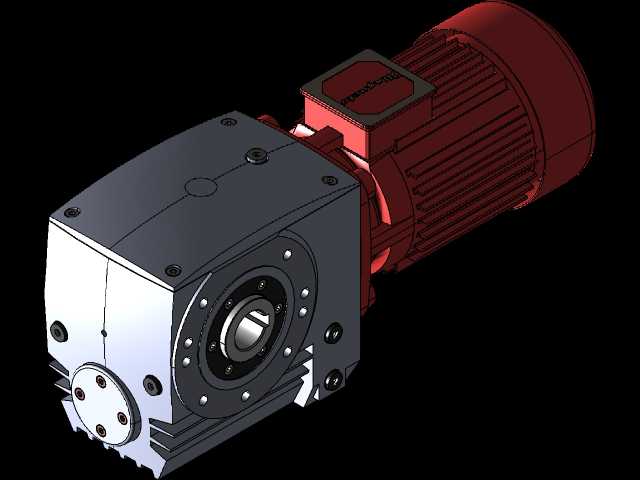

这款螺旋蜗轮电机是工业传动场景中应用极为广泛的动力集成部件，主要面向需要大减速比、低转速大扭矩输出的自动化生产线、输送设备、包装机械、食品加工设备以及中小型起重输送装置等场景，能够在安装空间受限的工况下完成动力传递与转速匹配，替代传统电机搭配独立减速箱的分体式方案，大幅缩减设备的动力单元安装空间。从实际用途来看，该部件将驱动电机与蜗轮蜗杆减速机构集成于一体，输入端直接承接电机的高转速低扭矩输出，通过蜗轮蜗杆啮合结构实现单级大减速比传动，输出端采用法兰式空心轴结构，可直接套接在设备的从动轴上，无需额外加装联轴器，既减少了传动链路的连接误差，也降低了整体装配的复杂度，同时蜗轮蜗杆结构自带反向自锁特性，能够在设备停机时避免负载端反向拖动电机，提升设备运行的安全性，尤其适用于升降类、倾斜输送类需要位置保持的工况场景。在功能特性上，该结构采用螺旋齿面蜗轮设计，相比普通直齿蜗轮啮合接触面积更大，传动过程中齿面受力更均匀，运行噪音更低，承载能力更强，能够长时间在额定负载下稳定运行；电机部分采用散热筋一体式机壳设计，外壳的轴向散热筋能够在设备运行时通过空气对流快速带走电机工作产生的热量，避免长时间高负载运行出现过热问题；输出端法兰采用多螺栓孔位布局，可适配不同安装尺寸的设备端面，安装固定方式灵活，既可以采用法兰卧式安装，也可以搭配支架实现立式安装，适配不同设备的布局需求。从设计思路来看，该结构在设计阶段充分考虑了工业场景的通用性需求，将电机与减速箱的连接部分采用一体化铸造壳体，既保证了整体结构的刚性，也避免了分体式连接带来的同轴度误差，同时将接线盒设置在壳体侧上方，方便现场布线操作，接线盒采用防护式结构，能够适配多数工业车间的多尘、少量溅水的使用环境；在结构布局上，电机轴与输出轴呈垂直交错布局，能够改变动力传递方向，适配设备内部动力传输方向需要转向的布局需求，大幅降低设备整体的结构设计难度。在外形尺寸与安装边界上，该集成电机整体结构紧凑，电机部分的外径与减速箱部分的尺寸经过匹配优化，没有突出的冗余结构，输出端法兰的安装孔位采用标准圆周分布设计，空心输出轴的孔径适配常规工业设备的常用轴径，安装时仅需要预留出电机长度方向的安装空间以及接线侧的布线空间即可，不需要额外预留过大的操作间隙，能够适配设备内部狭窄的安装空间，同时壳体上预留的多个安装定位基准面，方便装配时快速找正定位，减少现场安装调试的时间成本。
