铝合金蜗轮蜗杆减速箱体结构设计

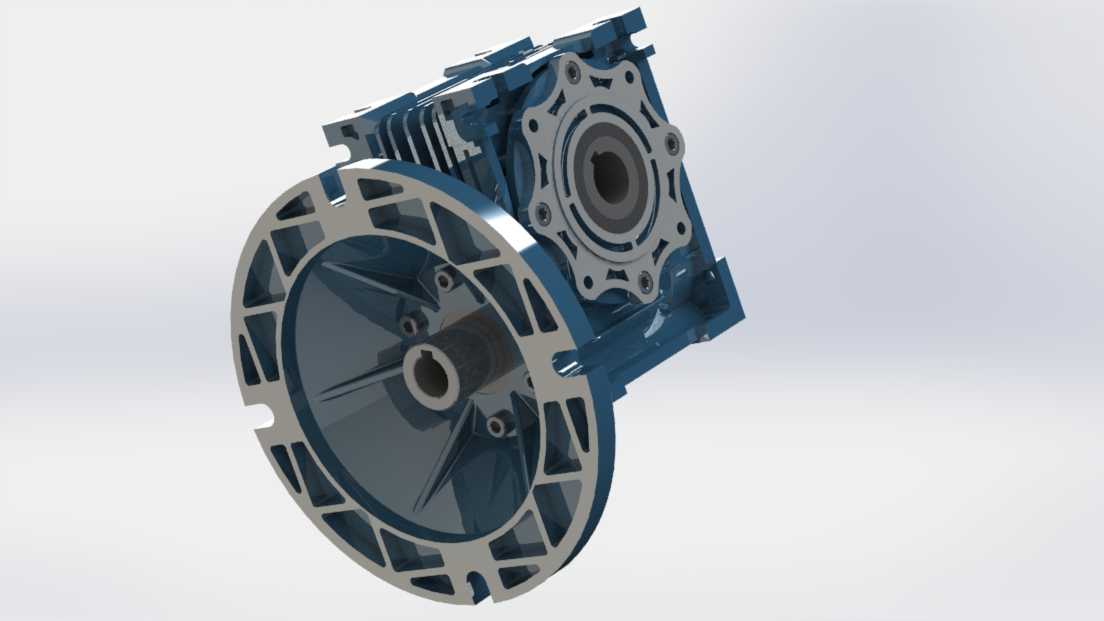

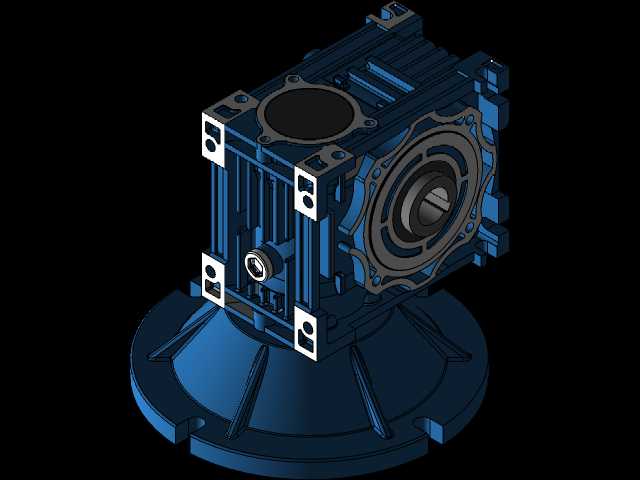

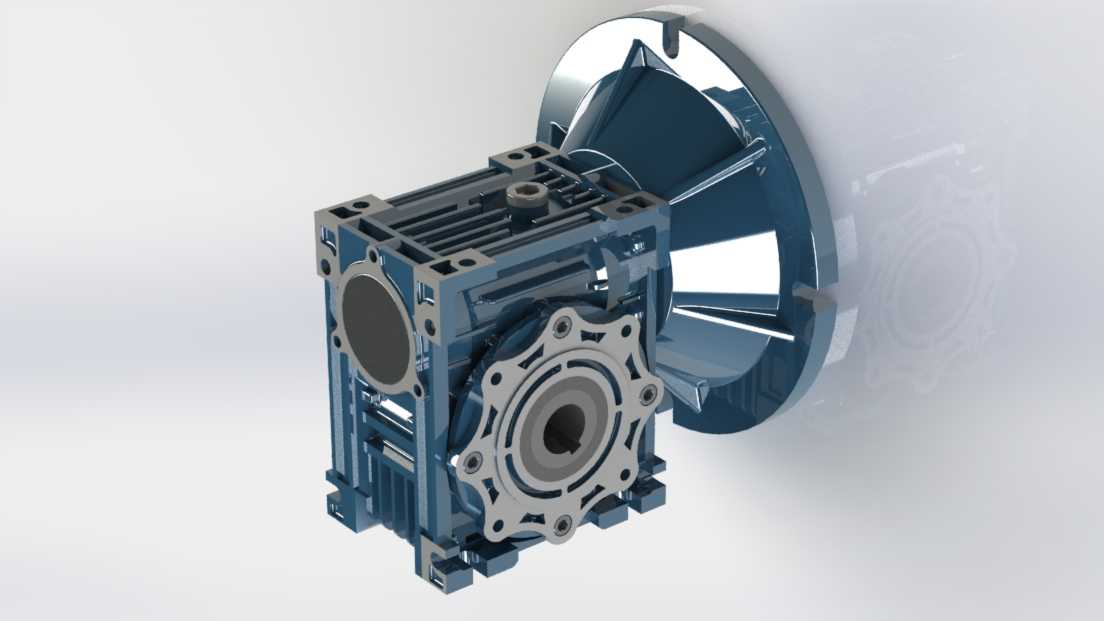

这款蜗轮蜗杆传动结构是工业传动系统中应用极为广泛的减速核心部件，主要适配各类需要低转速大扭矩输出的工业场景，在轻工包装生产线、食品输送设备、小型自动化专机、物流分拣传动单元、纺织印染辅机等领域都能见到这类结构的身影，它的核心作用是将伺服电机、普通异步电机输出的高转速低扭矩动力，通过蜗轮蜗杆的啮合传动转换为低转速高扭矩的输出动力，同时还能实现90度的动力传输方向换向，适配不同安装空间的动力布局需求。从设计思路来看，这款结构采用了一体化压铸铝合金的箱体设计，箱体外侧布置了密集的散热筋结构，能够在设备持续运行过程中，通过增大散热面积快速将蜗轮蜗杆啮合产生的热量传导到外界空气中，避免箱体内润滑脂温度过高导致润滑失效，延长内部啮合部件的使用寿命。输入端采用了标准圆形法兰安装接口，法兰面上预留了四个对称布置的安装定位孔，能够直接适配市面上绝大多数标准规格的电机安装，不需要额外制作转接法兰，大幅降低现场安装的适配成本；输出端采用中空轴带键槽的结构设计，配套的负载轴可以直接插入输出轴内孔，通过平键传递扭矩，既可以选择空心轴直接连接负载，也可以根据需求加装输出轴端盖适配实心轴连接，安装方式灵活多变。在安装边界设计上，这款结构的整体外形采用了紧凑型布局，输入端法兰与箱体主体采用一体化压铸成型，没有多余的外凸结构，能够在狭小的设备安装空间内完成布置，箱体底部预留了多个安装固定孔位，既可以选择卧式水平安装，也可以通过侧面的安装孔实现立式垂直安装，适配不同设备的安装姿态需求。在功能特性上，蜗轮蜗杆结构本身具备反向自锁特性，也就是只能由蜗杆带动蜗轮转动，无法由蜗轮反向驱动蜗杆转动，这一特性在提升设备、倾斜输送类设备上能够起到额外的安全防护作用，避免负载端反向作用力带动电机反转引发设备故障或者安全事故。内部的蜗轮采用锡青铜材质加工，蜗杆采用表面淬火的合金钢材质，两种材质的硬度差能够保证啮合过程中磨损均匀，运行噪音更低，传动平稳性更好，同时蜗轮齿面的自润滑特性也能降低啮合过程中的摩擦损耗，提升整体传动效率。箱体的结合面都做了精密铣削加工，配合密封胶条能够实现良好的密封效果，避免箱体内的润滑脂泄漏，同时也能阻挡外界的粉尘、水汽进入箱体内部，适配多粉尘、轻度潮湿的工业车间使用环境。
