多量程平行梁式称重测力传感器结构

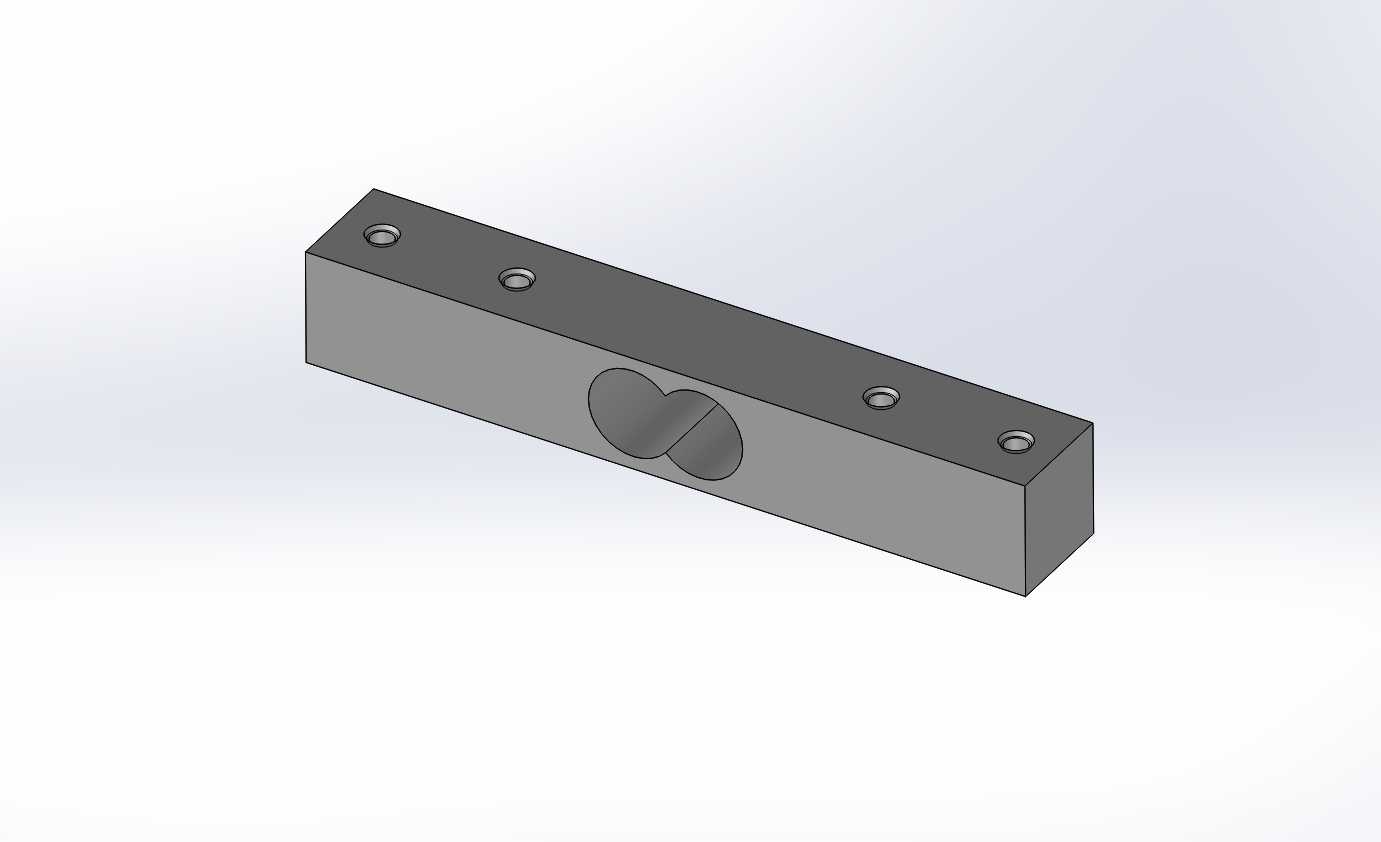

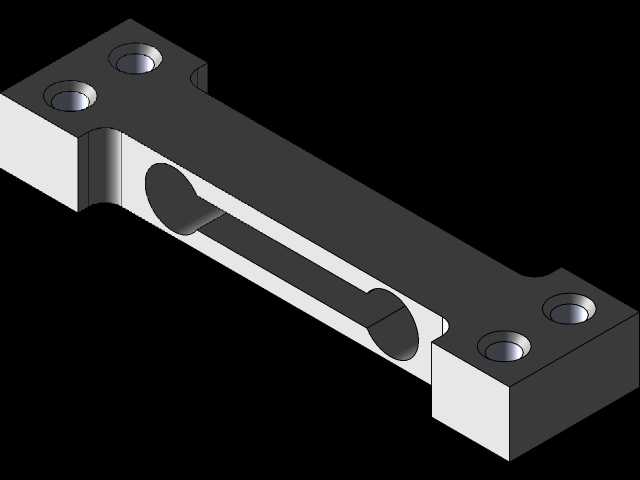

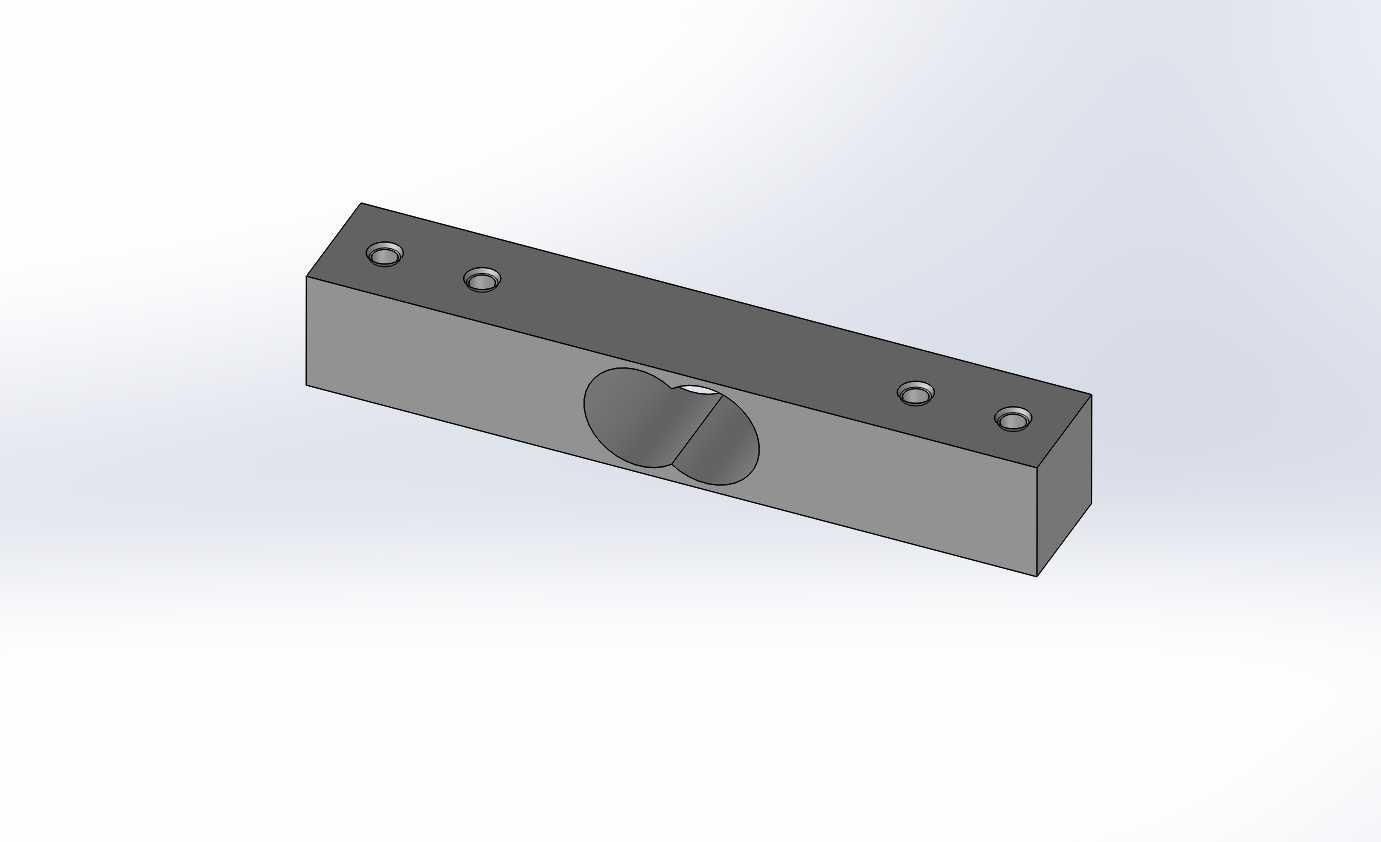

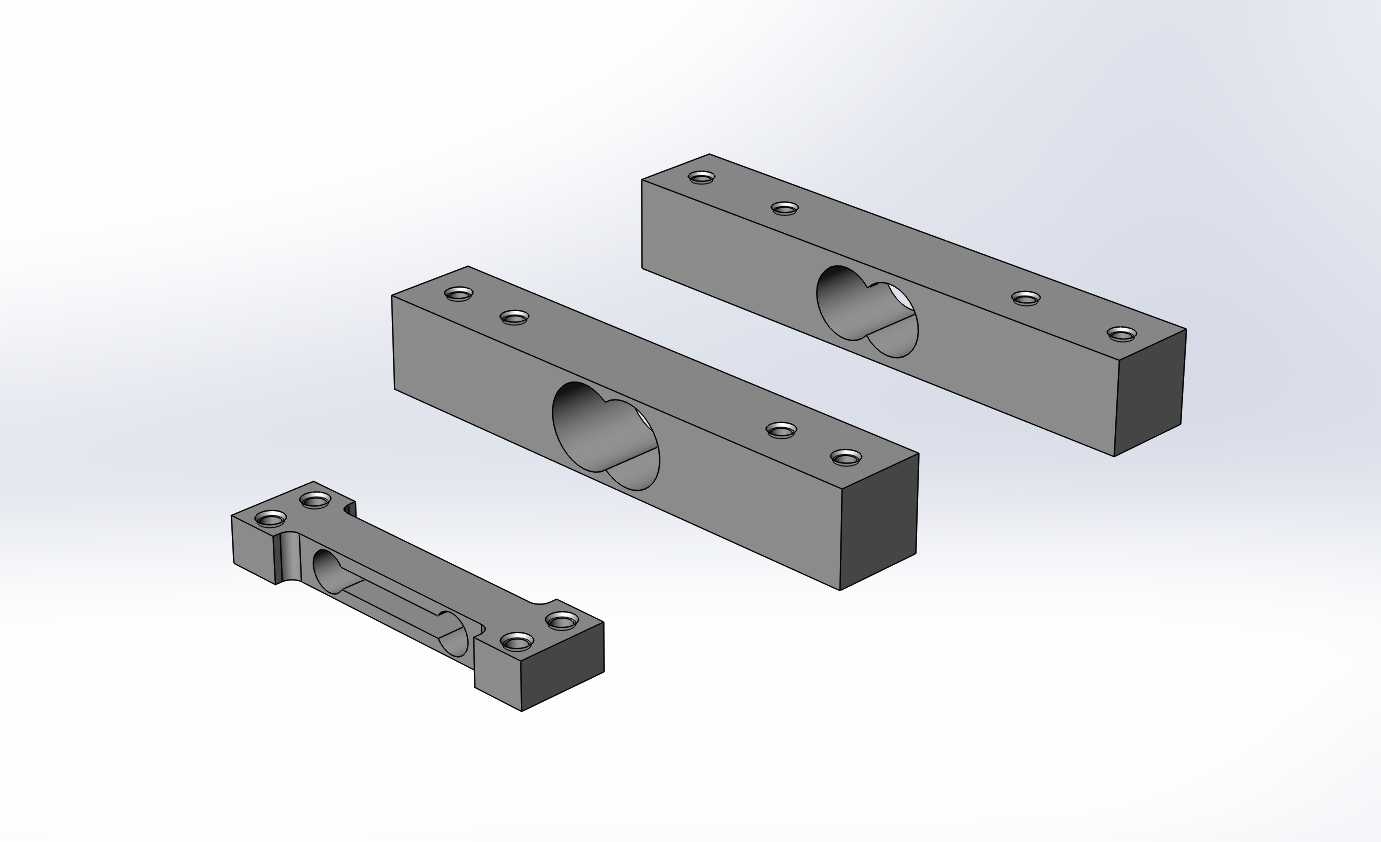

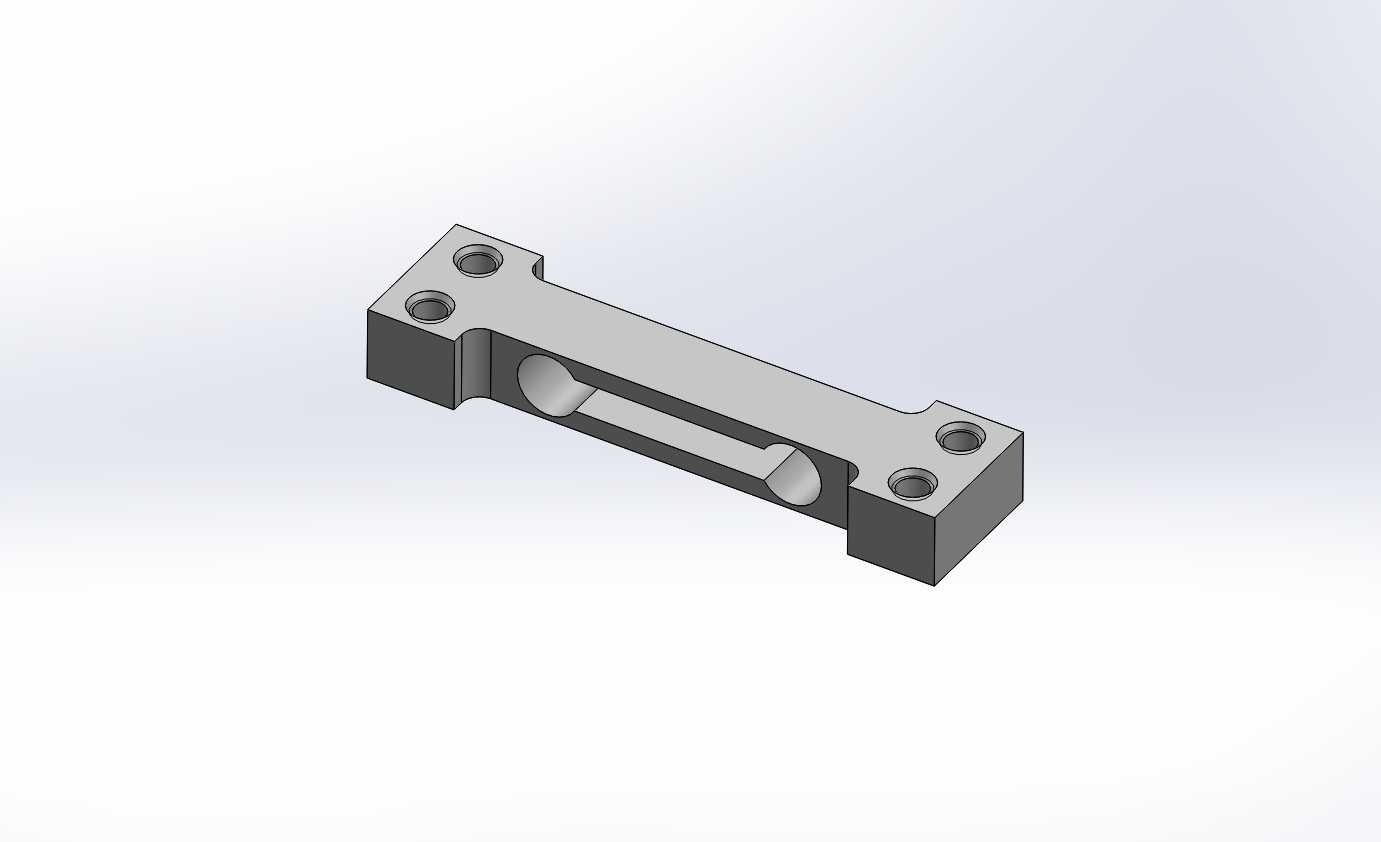

本次呈现的是三款不同量程的平行梁式称重测力弹性体结构，分别对应100g、3kg、10kg三个常用的小量程称重检测场景，这类结构是小量程重量检测设备的核心受力元件，广泛应用在桌面级电子天平、小型快递分拣称重模块、自助售货机货道重量检测、实验室精密配料秤、智能仓储小件物料盘点终端、3D打印耗材余量检测装置等对小重量检测精度有要求的场景中。这类称重传感器的核心功能是将承载面受到的垂直载荷通过弹性体的规律形变转化为可被电路采集的应变信号，不同量程的结构在壁厚、应变区开孔尺寸、安装孔位间距上做了针对性的差异化设计，确保每个量程段的弹性体在额定载荷下的形变量处于应变片的最佳检测区间，既避免小量程结构过载发生塑性形变，也防止大量程结构形变量不足导致检测分辨率达不到使用要求。从设计思路来看，三款结构均采用长方体条形平行梁布局，中部开设圆形通孔作为核心应变集中区，这种设计可以让垂直载荷施加时，通孔上下两侧的梁体产生均匀的弯曲应变，便于粘贴电阻应变片组成惠斯通电桥，抵消侧向力、温度漂移带来的检测误差；两端的安装沉孔采用对称布局，确保安装时受力中心与弹性体的应变中心完全重合，避免偏载带来的测量偏差。从安装边界来看，三款结构均采用两端固定、中部承载的安装方式，最小的100g量程结构整体长度更短、梁体壁厚更薄，适配对安装空间要求紧凑的小型便携称重设备；3kg与10kg量程的结构长度依次增加，梁体壁厚与中部通孔的尺寸也对应调整，安装孔的孔径与孔距随结构尺寸等比例放大，确保安装时的固定强度可以匹配对应量程的额定载荷与过载冲击。结构的上下承载面均做了平面度公差设计，保证承载台与安装基面贴合时不会产生额外的装配应力，影响最终的检测精度；所有棱边均做了微小倒角处理，既可以消除加工毛刺，也能避免安装时的应力集中，提升弹性体的长期疲劳寿命。这类结构在实际使用时需要配合对应的应变采集电路，中部应变区粘贴的应变片会随着梁体的微小形变产生电阻值变化，经过电路放大校准后即可输出与承载重量对应的电信号，不同量程的结构可以根据实际检测的重量区间灵活选型，在小量程称重场景下兼顾检测精度与安装便捷性。
