多规格PG型电缆密封接头结构设计

PG电缆密封套是工业电气布线场景中应用极为广泛的线缆固定密封连接件，常被用于电控柜、机电设备壳体、户外接线箱体、自动化生产线布线节点等位置，承担线缆穿舱后的位置固定与间隙密封作用，可有效阻挡外界水汽、粉尘、油污从线缆穿入位置进入设备腔体内部，同时避免线缆受外力拉扯出现接线端松脱、线芯断裂的问题，保障电气回路连接的长期稳定性。

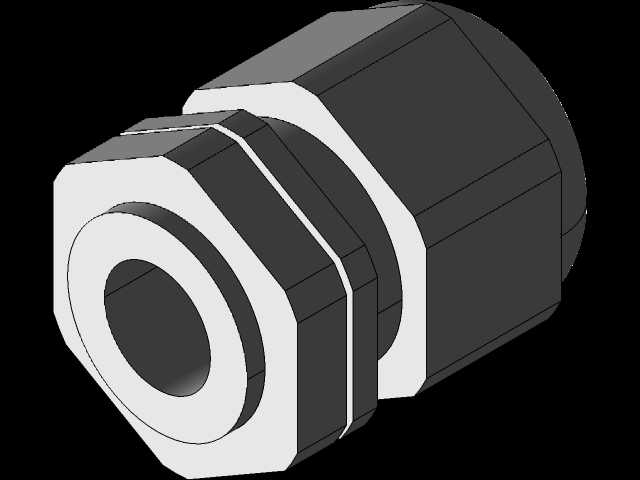

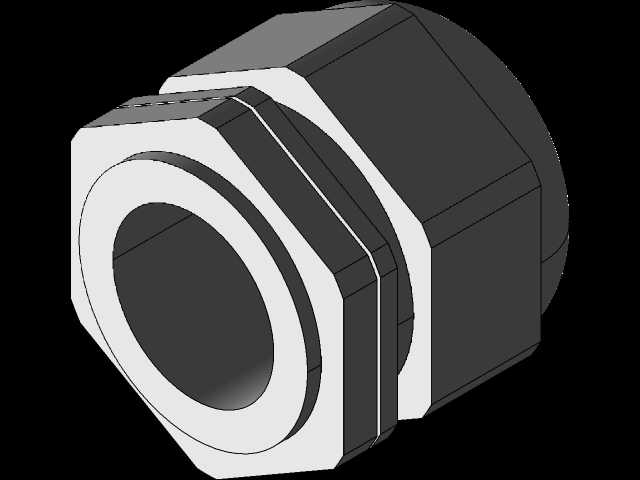

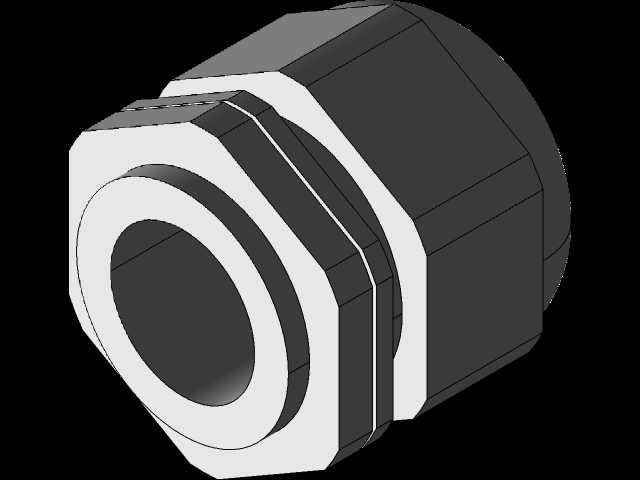

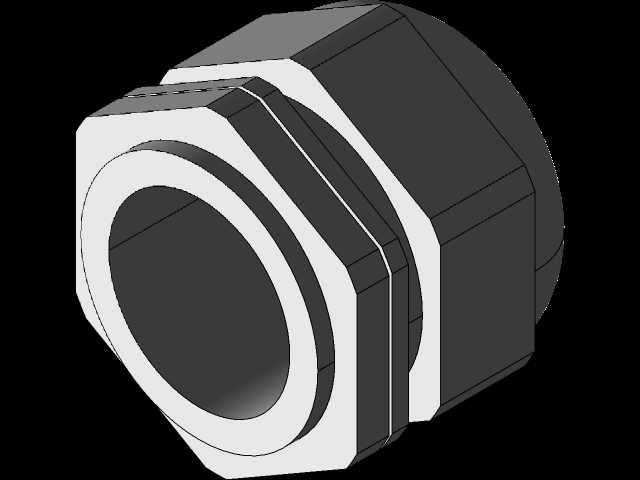

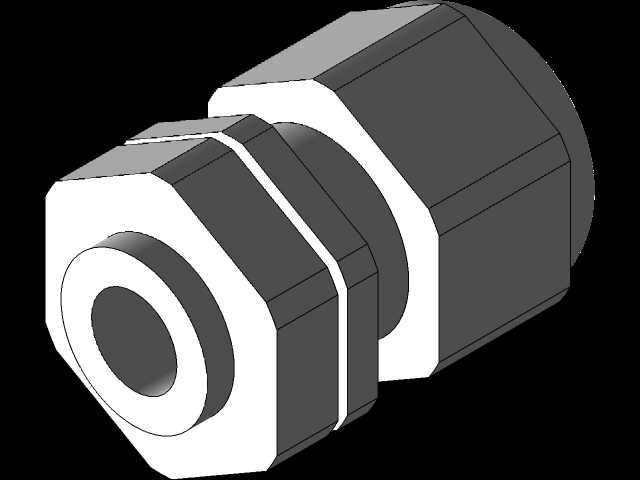

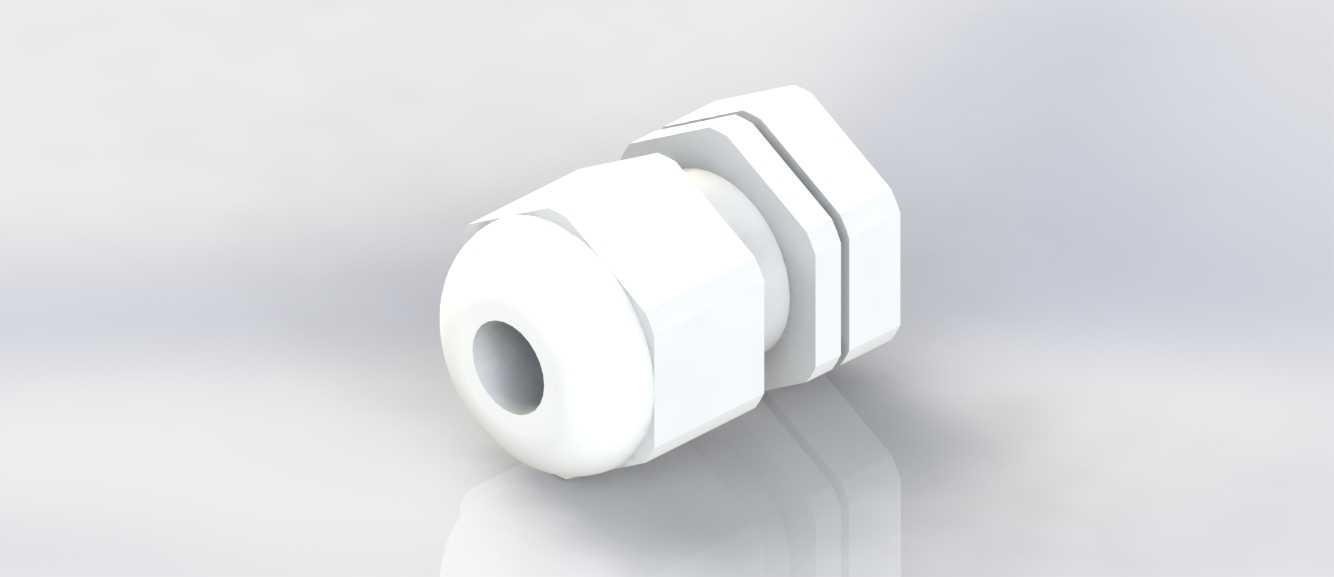

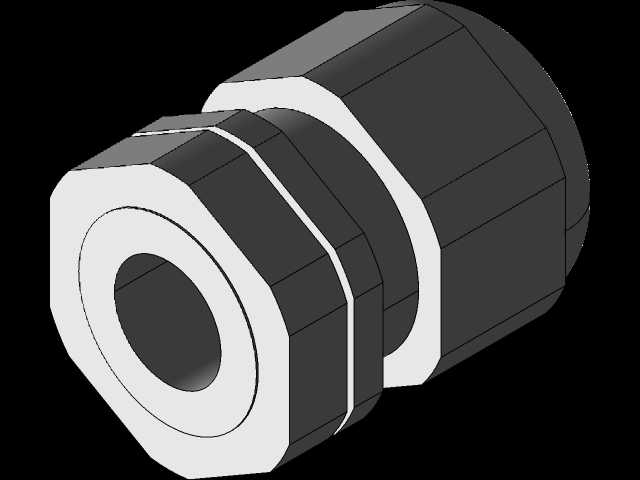

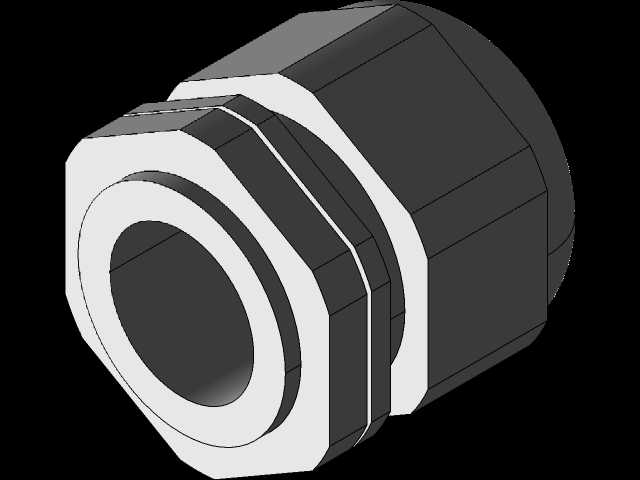

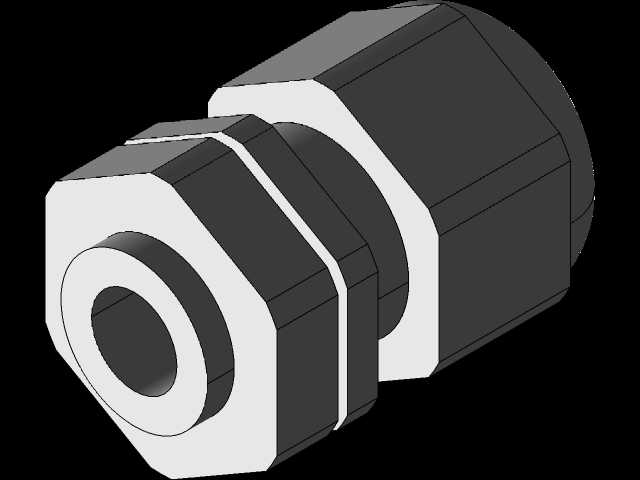

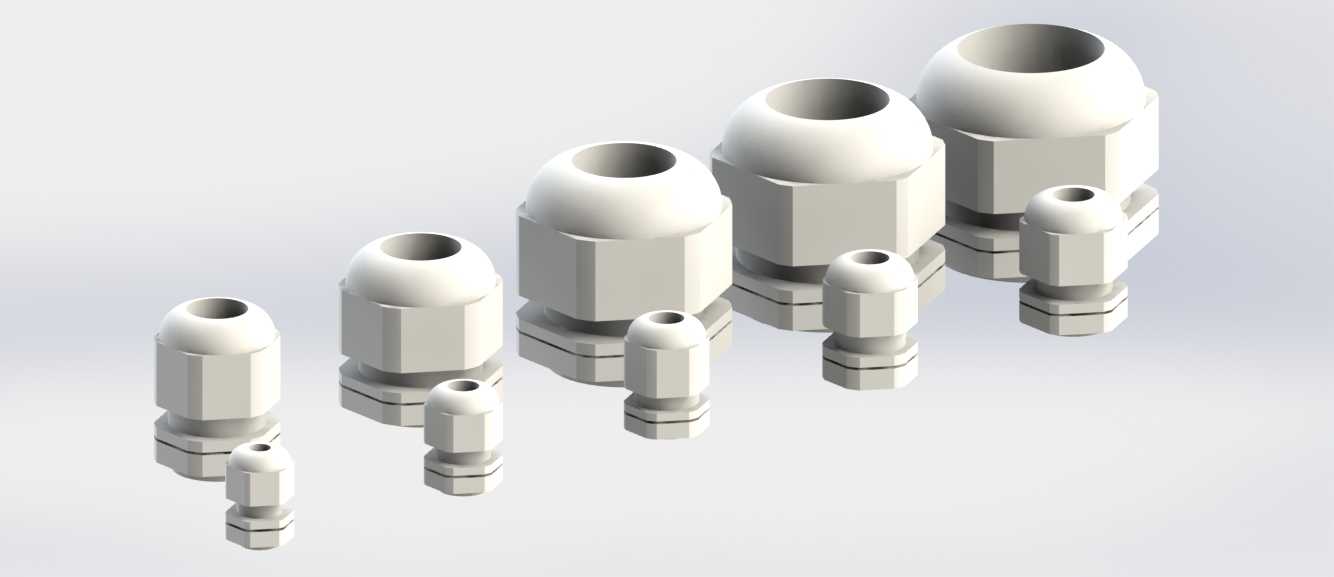

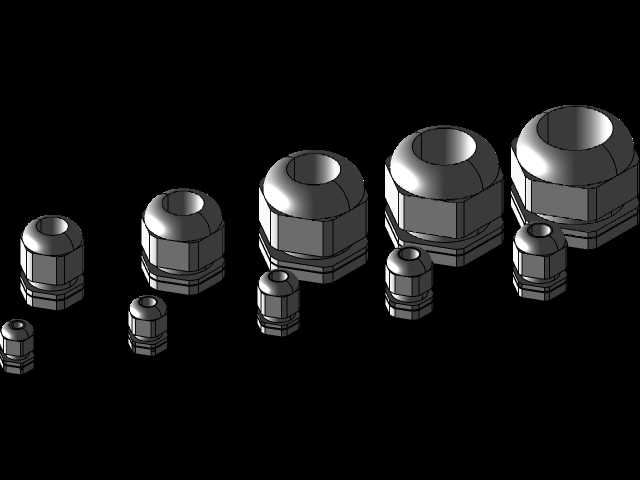

本次设计的系列PG电缆密封套覆盖多档适配线径规格，可匹配不同外径的控制线缆、动力线缆与信号线缆的穿接需求，整体结构采用分体组合式设计，由主体锁紧螺母、中部密封胶体、尾部压紧螺帽三个核心部分组成：主体锁紧螺母外侧设计有标准外螺纹结构，可直接旋入设备壳体预设的对应规格内螺纹安装孔，无需额外定制转接结构；中部密封胶体采用弹性形变设计，当尾部螺帽旋紧时，胶体会受轴向挤压力产生均匀的径向收缩，紧密包裹住穿过的线缆外护套，既实现线缆圆周方向的可靠密封，又能对线缆形成周向均匀的夹持力，避免局部应力集中损伤线缆外皮。

设计过程中优先保证核心安装尺寸与适配线径参数的准确性，所有规格的密封套螺纹尺寸、穿线孔径、整体安装长度均严格匹配行业通用PG螺纹标准，可直接替换同规格的市面常规产品，无需调整原有设备的开孔尺寸与安装空间。外形上采用六角形的螺母夹持位设计，可适配普通扳手、套筒等常规安装工具完成锁紧操作，无需专用工装，能有效提升现场布线的装配效率；头部采用圆弧过渡的锥形收口设计，可减少线缆弯折时与密封套端口的硬接触，降低线缆长期晃动产生的外皮磨损风险。

在安装边界设计上，不同规格的密封套均预留了足够的螺帽旋合行程，可适配不同厚度的设备壳体安装壁，同时控制整体外轮廓尺寸，避免相邻安装的密封套出现空间干涉，满足电控柜密集布线场景的排布需求。密封套的整体结构无多余冗余设计，各部件的配合间隙经过优化，既保证旋合操作的顺畅度，又避免长期使用后出现螺帽松脱、密封失效的问题，可适配室内干燥环境、户外潮湿环境、轻度油污的工业车间环境等多种使用场景，为电气设备的布线环节提供可靠的连接防护。
