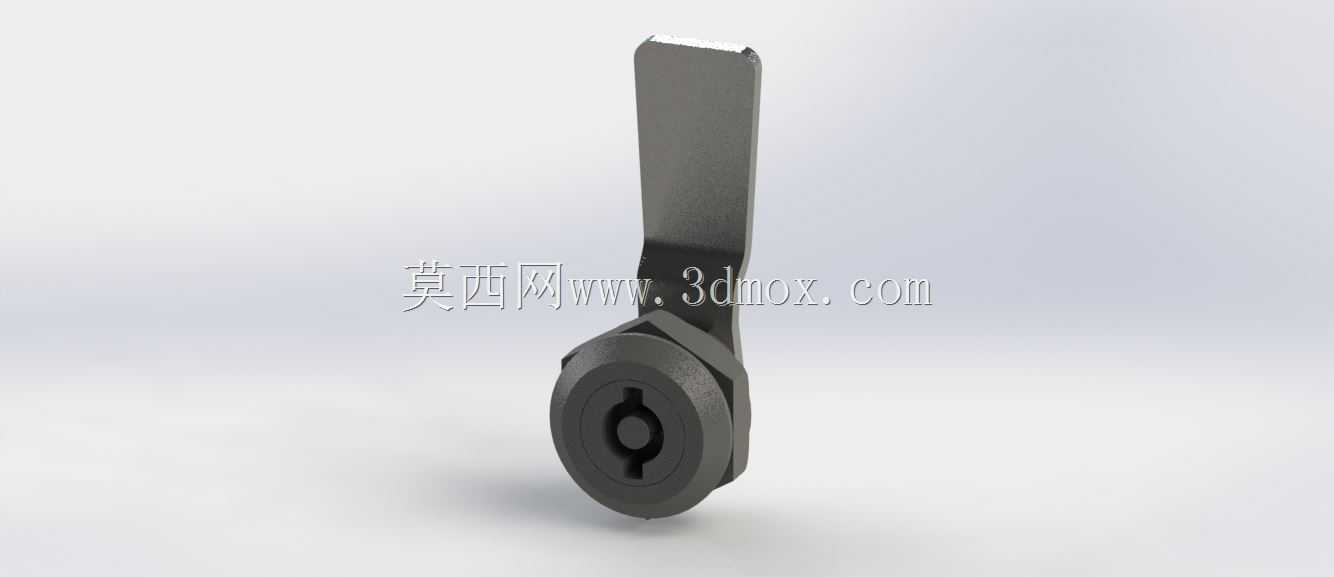

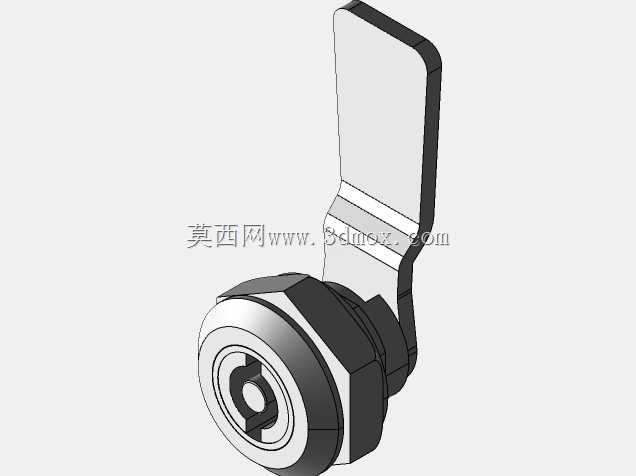

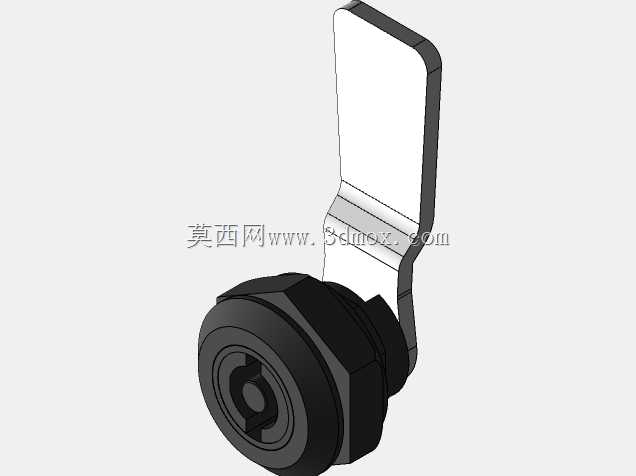

四分之一转660次简易固定锁具结构

这款固定锁具是面向工业柜体、小型设备舱门场景设计的快开式锁止构件，主要应用在电气控制柜、小型设备检修门、户外通讯箱体、工业工具箱等需要频繁启闭、同时要求可靠锁止的场景中，能够在无额外辅助工具的情况下完成快速开合操作，适配日常巡检、设备维护时高频次的舱门启闭需求，避免传统螺丝固定类结构拆装繁琐、易丢件的问题。从功能特性来看，这款锁具采用四分之一转的锁止逻辑，操作时仅需将锁柄转动90度即可完成锁止与解锁的状态切换，累计可承受660次循环启闭动作，完全满足常规工业场景下设备全生命周期内的使用频次要求，锁止状态下能够提供稳定的压紧力，避免舱门因设备振动、外力触碰出现意外松脱的情况，同时锁体结构自带限位设计，转动到锁止或解锁位置时会有明确的触感反馈，操作人员无需观察锁体状态即可判断是否锁合到位。在设计思路上，这款锁具优先考虑了安装便捷性与使用可靠性，整体采用一体化的结构布局，锁芯基座与转动手柄采用嵌套式装配，减少了零散小零件的数量，既降低了生产装配的复杂度，也避免了使用过程中零件脱落丢失的风险；手柄部分做了加长的直板造型，转动时力臂更长，操作人员佩戴劳保手套也能轻松施力，不会出现打滑、施力困难的问题；锁芯基座的圆形结构适配行业通用的圆形开孔安装尺寸，不需要针对安装面板做特殊的异形开孔加工，能够直接替换同规格的传统转舌锁，降低用户的改造成本。从外形尺寸与安装边界来看，这款锁具整体结构紧凑，锁体基座直径适配常规18-22mm范围的柜体面板开孔，安装后突出面板的高度控制在较低范围，不会在设备外侧形成突兀的凸起，避免设备运输、安装过程中锁具被外力磕碰损坏，也能减少过往人员被突出构件剐蹭的风险；锁体后部的锁舌部分预留了足够的调节空间，能够适配1-3mm厚度范围的不同材质面板，无论是金属薄板柜体、塑料材质设备外壳还是复合板材的箱门，都能通过调整锁舌位置获得合适的压紧量，保证锁合后舱门贴合紧密，不会出现晃动、缝隙过大的问题；锁体的转动部位做了耐磨结构设计，长期转动也不会出现松旷、卡滞的情况，在多粉尘、轻微潮湿的常规工业环境下也能保持顺畅的操作手感，不需要额外添加润滑维护。
