带翻盖防护2P+PE工业电源插座结构

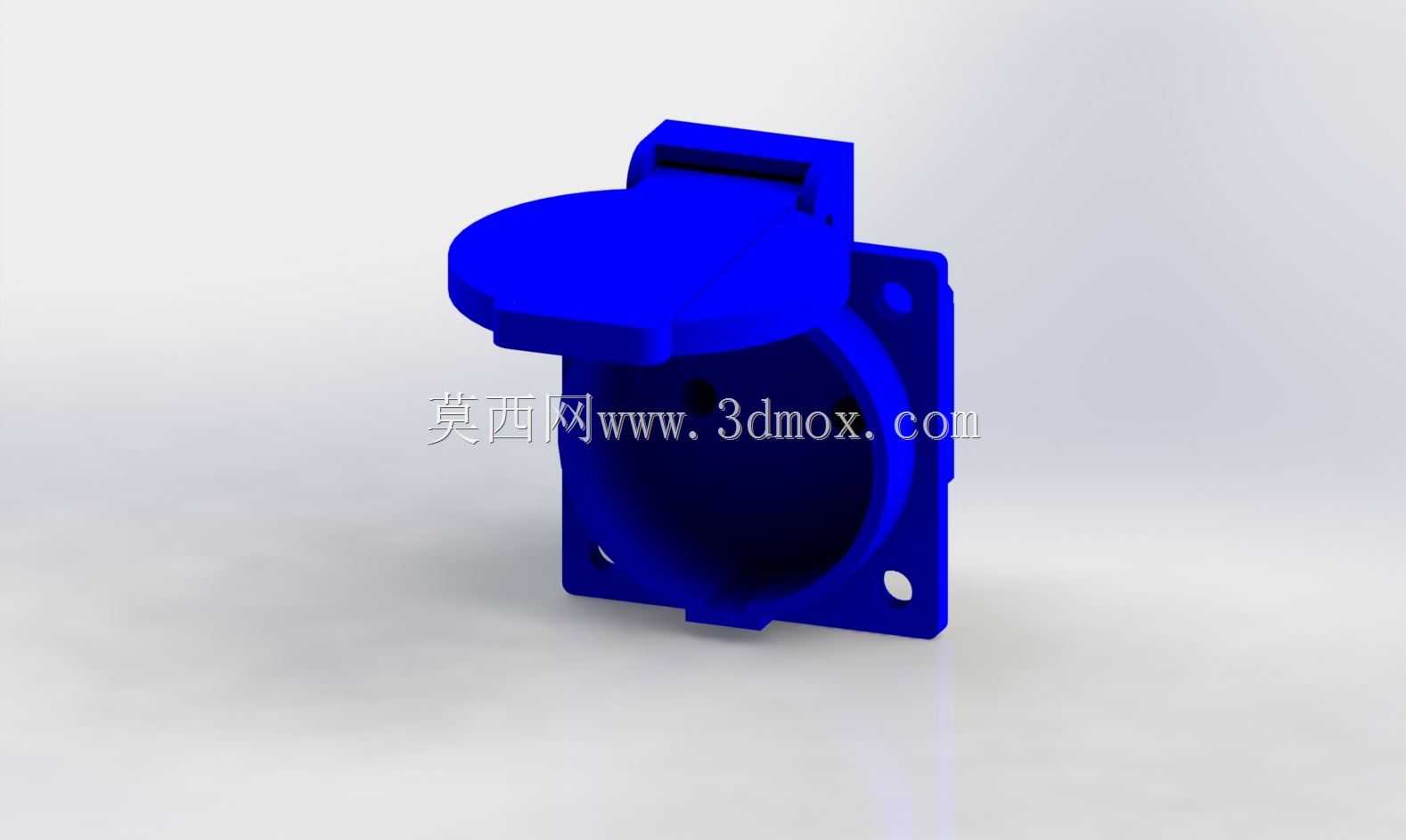

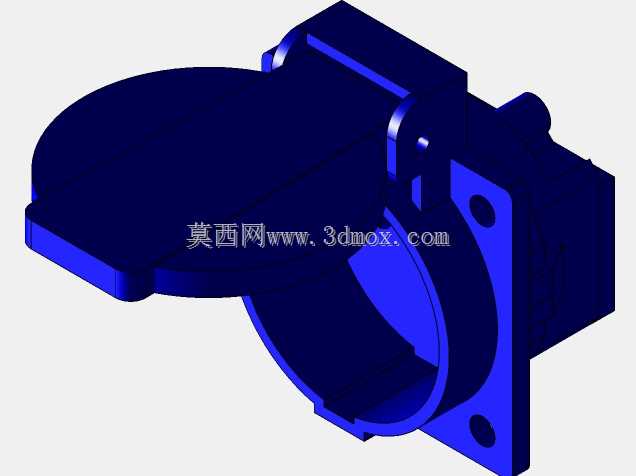

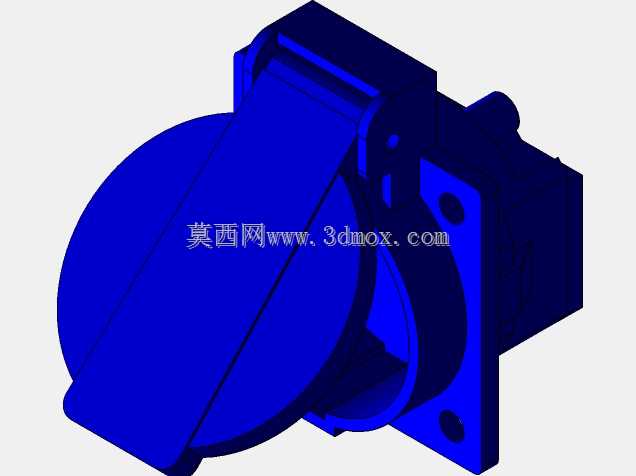

　　这款带翻盖的2P+PE电源接插件，主要面向工业现场、户外临时配电、设备端侧供电等场景使用，核心作用是为单相交流用电设备提供带接地保护的可靠电源接驳接口，避免非插接状态下粉尘、飞溅液体进入插孔内部引发接触不良或短路故障。从结构设计逻辑来看，翻盖与插座本体采用一体铰接结构，铰接位置预留了足够的转动间隙，翻盖开合角度可达到120度以上，插接插头时不会因为翻盖回弹干涉插头插入动作，翻盖边缘设置了一圈贴合凸台，插座本体对应位置做了下沉式贴合面，翻盖闭合时凸台嵌入下沉面，可实现IP44级别的防溅防护，能够阻挡直径1mm以上的固体异物侵入，同时应对日常作业中的水滴飞溅场景。插座本体采用方形法兰安装结构，法兰对角位置设置了两个安装固定孔，

　　安装孔位做了沉台设计，固定螺丝安装后螺丝头不会突出法兰表面，保证安装面贴合平整，不会出现局部翘起的问题；法兰背面设置了定位止口，安装时止口嵌入安装面板的预留开孔内，可抵消插头插拔过程中产生的侧向剪切力，避免固定螺丝长期受剪切力出现断裂、松动的问题。插孔内部的接触件采用偏心锁紧结构设计，插头插入后接触弹片会从三个方向抱紧插头插销，接触电阻控制在0.5毫欧以内，大电流通过时不会出现局部过热的问题；接地插套的位置比火线、零线插套深2mm，可实现接地极先接通、后断开的安全逻辑，插拔过程中始终保持接地保护有效，避免设备外壳带电引发安全事故。从安装边界尺寸来看，法兰整体外形尺寸适配常规86型面板开孔，也可直接在设备壳体上开孔嵌入式安装，

　　安装开孔尺寸预留3mm的装配公差，现场加工时不需要极高的开孔精度即可完成装配；插座本体后部的接线腔预留了足够的接线空间，可适配1.5平方到4平方的多股铜芯线缆接入，接线端子采用压线板结构，不需要压接冷压端子即可直接固定线缆，接线完成后接线腔盖板与本体之间设置了密封胶条，线缆入口处配有可调节的线缆密封格兰头，可根据接入线缆的外径调整锁紧程度，保证后部接线位置的防护等级与前端插接面一致。在实际选型应用中，这类插座常配套同规格工业插头使用，可用于生产车间的设备供电点位、户外施工的临时配电箱、自动化生产线的工位供电接口、仓储物流设备的充电接驳点位，相比普通民用插座，其接触可靠性、防护能力、抗机械冲击能力都有明显提升，

　　能够适应工业场景下频繁插拔、环境复杂的使用需求。建模过程中对铰接位置的转动配合做了间隙校验，翻盖开合全程不会出现卡滞、干涉问题，法兰安装孔的位置、沉台深度、止口尺寸都按照实际装配公差做了预留，结构工程师在做设备配电设计、配电箱结构设计时，可直接调取该模型完成装配布局，不需要重新测绘尺寸，能够有效缩短结构设计阶段的选型建模周期，同时也可作为电气安装施工时的尺寸参照，提前预留安装空间与布线位置，避免现场安装时出现尺寸不匹配的问题。
