激光切割运动控制器结构设计

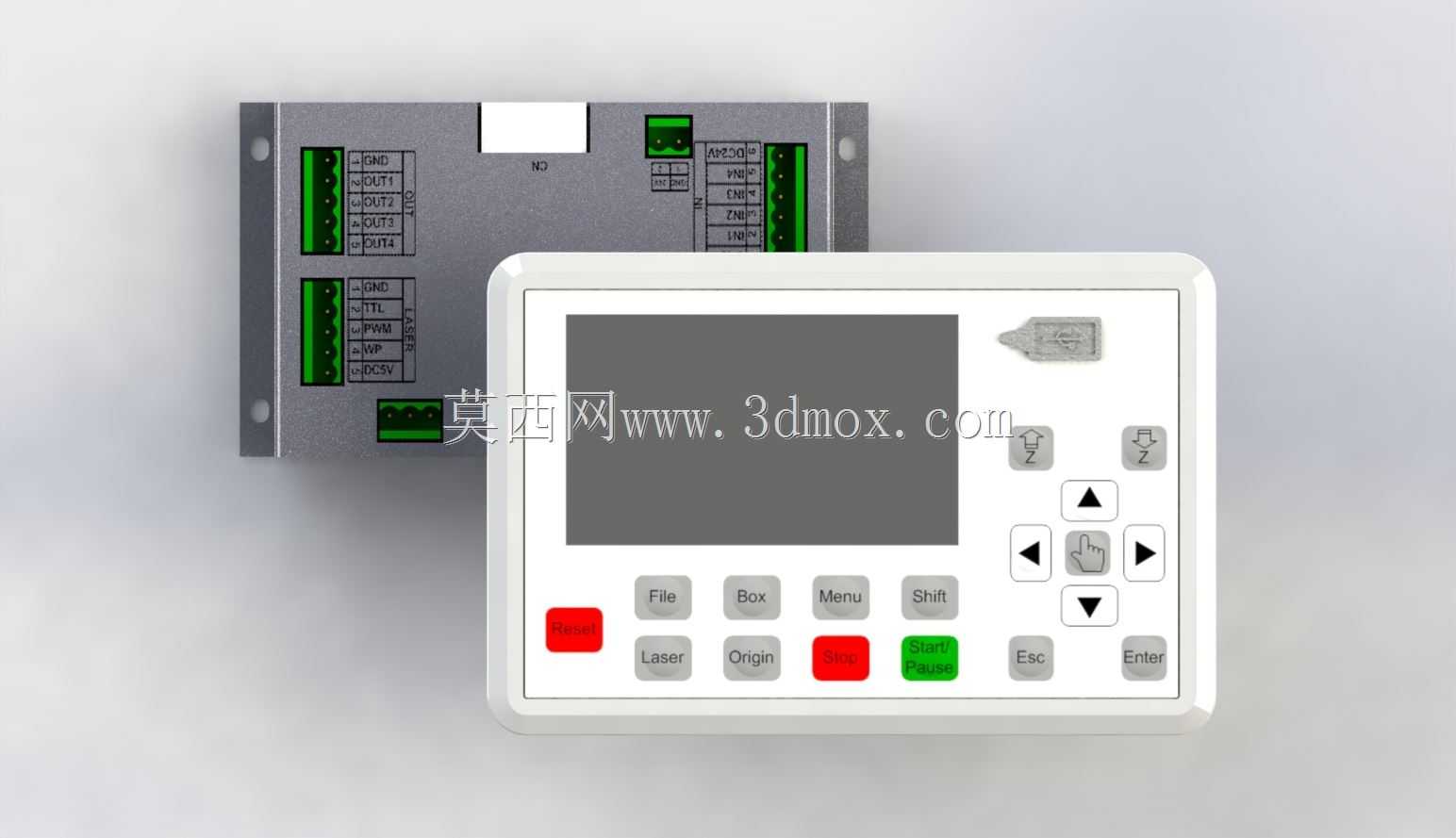

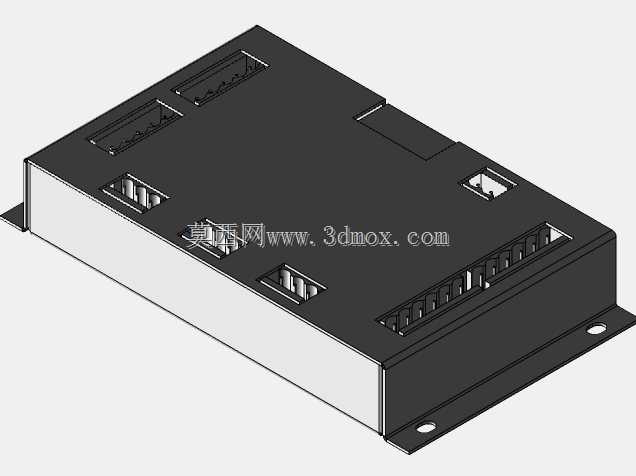

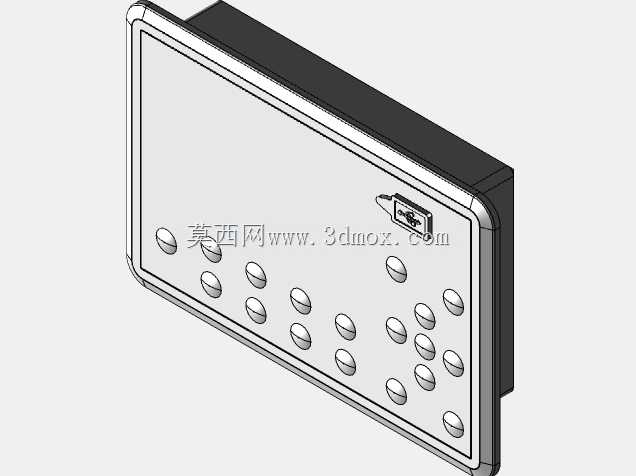

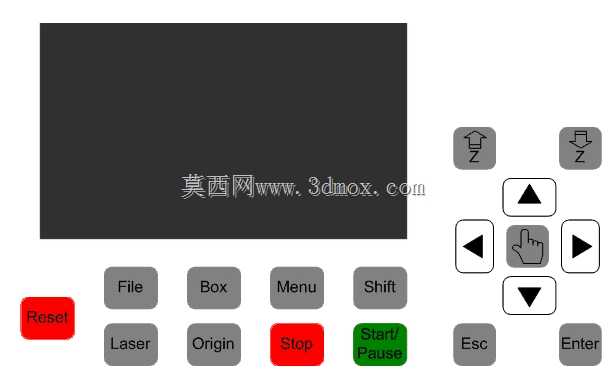

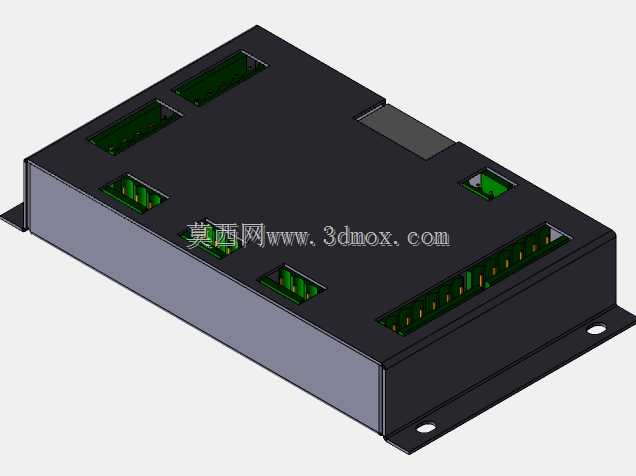

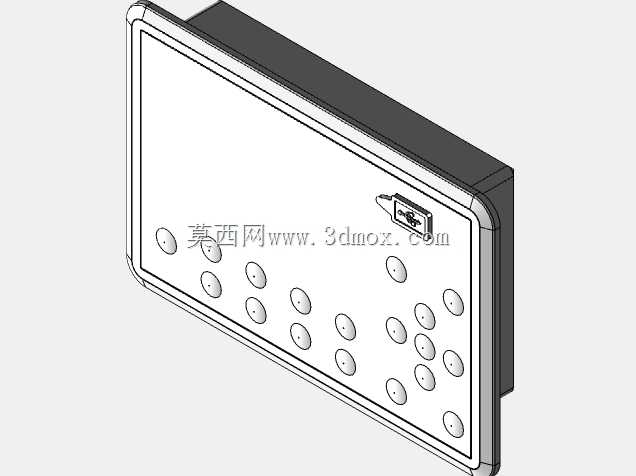

在激光加工设备的整机结构布局中，运动控制器是衔接上位机排版软件与执行机构的核心部件，本次建模的这款控制器，主要面向中小幅面CO2激光切割机、激光雕刻机的配套场景，也可适配部分非金属材料的激光打标裁切设备，承担加工路径解析、运动轴脉冲输出、激光功率实时调节、外设IO信号交互的核心功能。从结构设计层面来看，整套控制器分为主控驱动板与操作显示面板两个独立单元，这种分体式设计充分考虑了设备厂的安装需求：主控驱动板采用金属壳体封装，预留的安装孔位适配电控箱内标准导轨安装或者螺丝直接固定的方式，板载的接线端子采用分组布局，将轴控信号、激光控制信号、限位输入信号、辅助外设输出信号做了物理分区，既可以减少强弱电信号之间的干扰，也能方便现场接线时的线路梳理，避免错接漏接。操作显示面板采用嵌入式安装结构，面板边缘做了圆角过渡处理，正面的显示屏区域做了内凹防护设计，避免加工过程中飞溅的碎屑划伤屏幕表面；按键区域按照操作频率做了分区布局，高频使用的方向控制键、功能确认键集中在面板中部偏右的位置，急停按键采用醒目的红色凸起设计，突出于面板表面，紧急状态下操作人员可以快速触达，复位、启动等功能按键按照操作逻辑依次排布，按键的按压行程做了适配工业场景的优化，戴劳保手套操作时也能准确触发，不会出现误触或者按动无响应的问题。在安装边界的设计上，主控板的整体厚度控制在常规电控箱的容纳范围内，接线端子的出线方向预留了足够的线缆弯曲空间，不会出现安装后盖不上电控箱盖板的问题；操作面板的嵌入式安装卡槽尺寸适配常见的设备操作面板开孔规格，面板背部的接插件采用带锁扣的排线接口，设备运行产生的振动不会导致接插件松脱，保障信号传输的稳定性。从功能落地的角度，这款控制器可以支持四轴以内的运动轨迹插补运算，能够解析直线、圆弧等常见加工路径，自带的激光功率随动调节功能，可以根据运动速度实时匹配激光输出功率，避免拐角处因为运动减速出现的烧蚀过深问题，板载的多路IO接口可以对接气泵、排烟风机、水冷机等辅助设备的控制信号，实现加工流程的自动化联动，不需要额外增设中间继电器模块，简化设备的电控布线复杂度。建模过程中对两个单元的配合间隙、按键的活动行程、接插件的插拔空间都做了1:1的还原，所有安装孔位的位置、尺寸都按照实物的装配公差做了校验，既可以用于设备整机装配时的干涉检查，也能作为电控箱布局设计、操作面板开孔设计的参考依据，帮助设备研发人员缩短电控部分的设计周期，提前排查安装过程中可能出现的结构干涉问题。
