多色230V工业LED指示灯设计方案

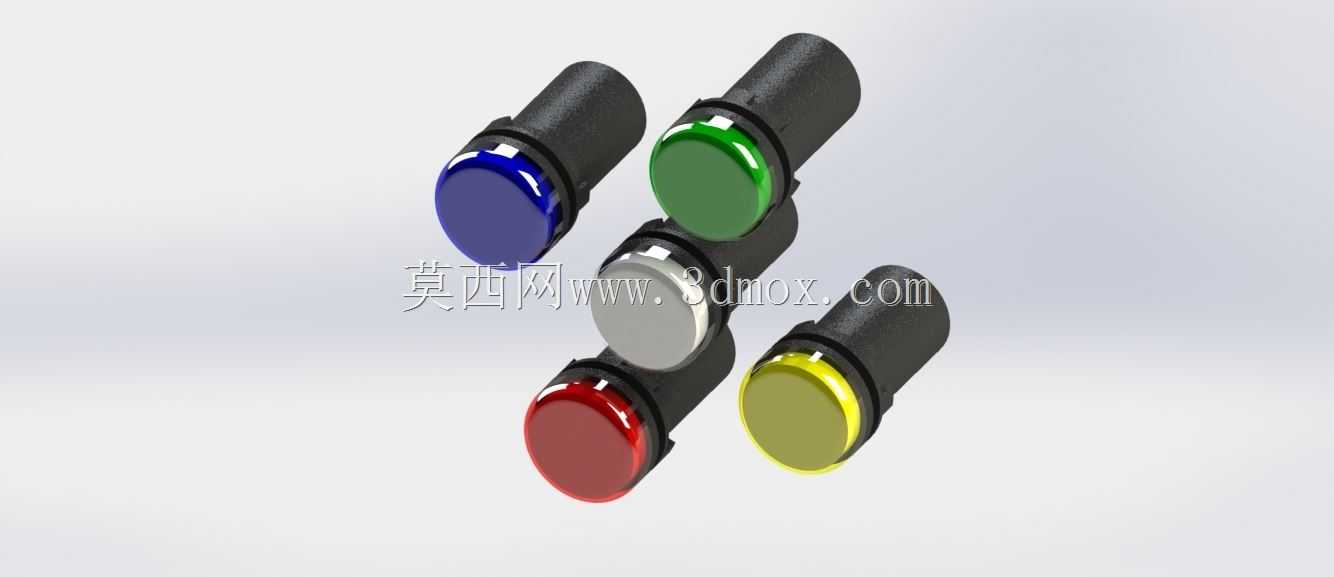

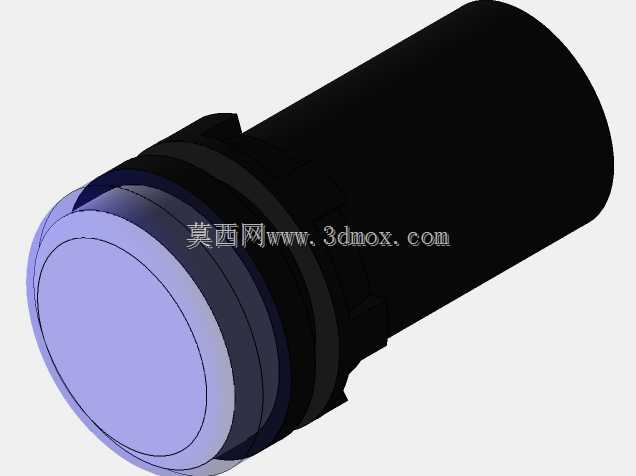

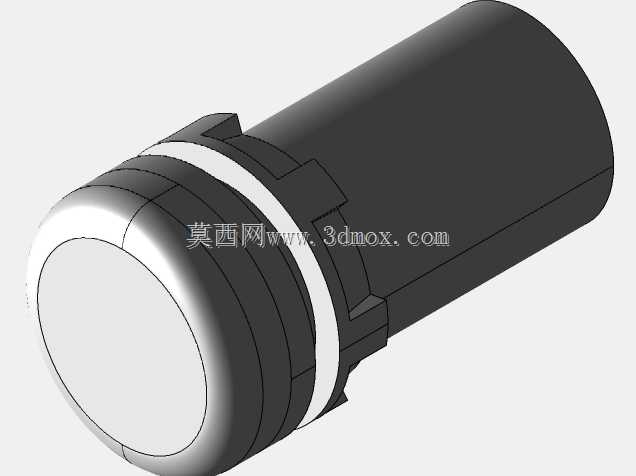

这类230V规格的LED指示灯，是工业电控柜、设备操作面板上最常见的信号反馈元件，日常在生产线控制柜、机床操作站、配电盘、自动化设备工位旁都能见到它的身影，核心作用是给现场操作人员传递设备运行、故障、待机、电源接通等明确的状态信号，避免操作人员误判设备工况引发操作风险。做这款指示灯的三维建模时，首先要考虑的是现场安装的适配性，这类指示灯统一采用标准的面板开孔尺寸，安装座带防转卡扣与锁紧螺纹结构，安装时只需在面板开好对应尺寸的圆孔，从正面插入灯体后从背面旋紧锁紧环即可完成固定，不需要额外的复杂固定件，适配厚度1到5毫米的各类金属、塑料电控面板，安装后灯头突出面板的高度控制在合理范围，既不会因为突出过多被现场磕碰损坏，也不会因为突出过短导致操作人员视线被遮挡看不清信号。灯头部分做了半球形的柔光透镜设计，不同颜色的透镜对应不同的信号语义：红色一般对应故障、停止、急停状态反馈，绿色对应设备运行、电源正常接通，黄色对应预警、待机、待料提示，蓝色对应特殊功能工位的状态指示，白色多用作电源通断的基础指示，透镜表面做了细微的磨砂柔光处理，LED光源点亮时光线均匀扩散，不会出现局部刺眼的亮斑，哪怕在车间强光环境下，距离3到5米的操作位置也能清晰分辨灯的亮灭状态与颜色。灯体尾部是标准的接线端子结构，做了防触电的绝缘护套设计，接线时直接将导线插入端子拧紧螺丝即可，不需要焊接，现场装配效率很高，灯体内部的限流电路直接适配230V交流供电，不需要额外外接分压电阻，选型时只要确认供电电压与指示颜色，就能直接替换同规格的老旧指示灯，不用改动原有柜体的开孔与接线布局。建模过程中特意还原了灯体表面的防滑纹理、锁紧环的卡槽、透镜与灯座的配合间隙，所有安装配合尺寸都按照工业常用的指示灯安装规范设定，不管是做电控柜的布局装配校验，还是做设备操作面板的人机工程仿真，都能直接调用这个模型完成布局验证，提前排查安装时可能出现的干涉问题，比如灯体尾部和柜内走线槽、其他电气元件的间距是否满足安全爬电距离，面板上多个指示灯排布时的间距是否方便操作人员观察识别，避免实际加工装配时才发现尺寸不匹配的问题。
