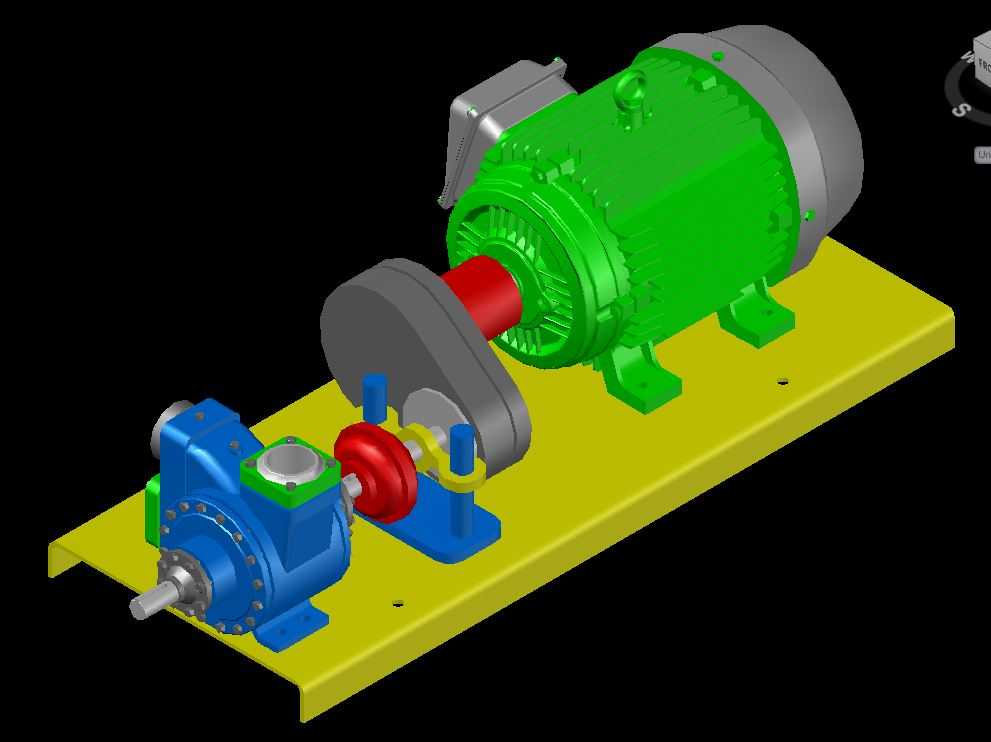

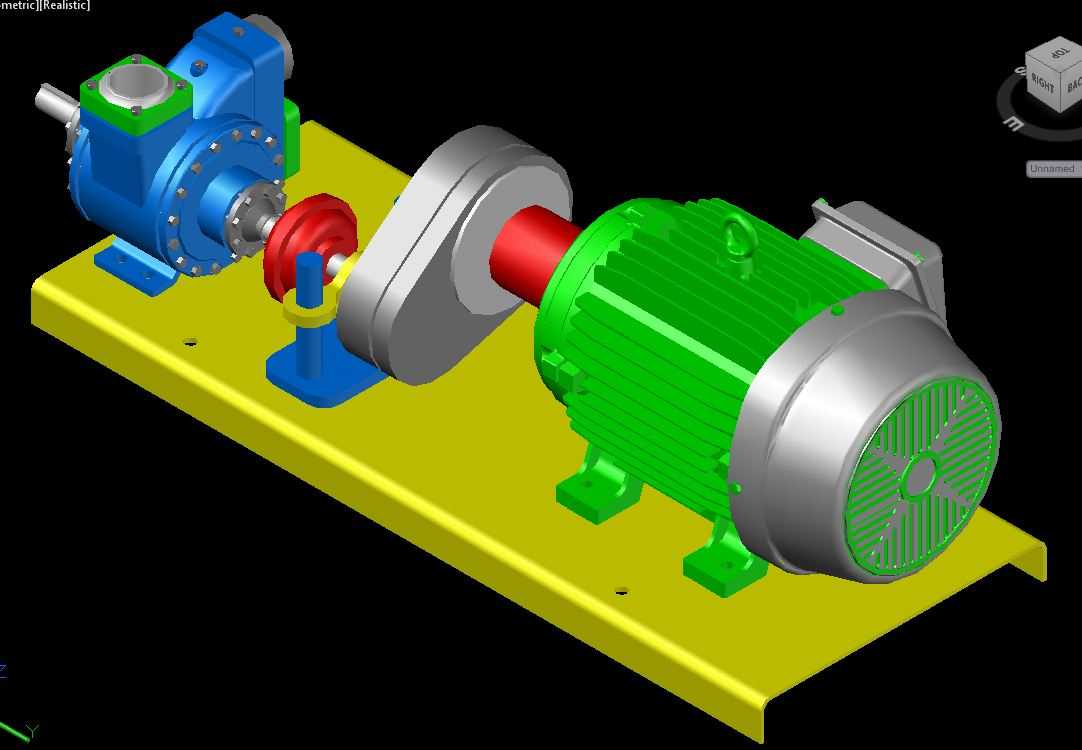

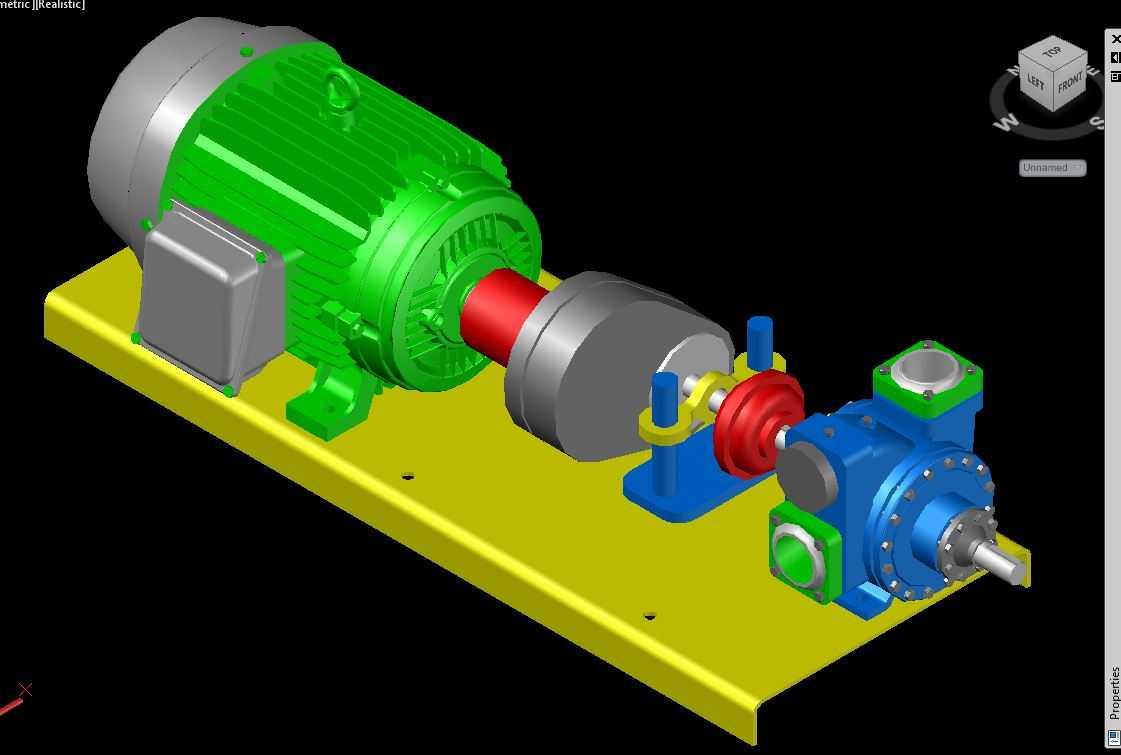

液化石油气输送用滑片式倾析泵结构

该泵组主要面向液化石油气储运、分装、残液回收等场景设计，可在液化气储配站、瓶装供应站、加气站点内完成液化石油气的介质输送、残液倾析、倒罐转输作业，也可适配轻烃、丙烷等同类低粘度易挥发轻质介质的输送工况，解决低压差下易汽化介质的稳定输送难题，避免普通离心泵输送易汽化介质时容易出现的气缚、气蚀问题，保障易燃易爆介质输送过程的运行稳定性。整套泵组采用电机与泵头共底座集成设计，动力端选用标准三相异步电动机提供动力，通过弹性柱销联轴器完成电机与泵轴的动力传递，联轴器位置加装独立防护罩，避免运转过程中异物卷入或人员误触，完全满足易燃易爆作业场所的设备安全防护要求。泵头采用滑片式结构设计，内置带双端键槽的骨片泵芯，相比普通叶片泵具备更强的自吸能力，启动前无需额外灌泵即可完成抽吸作业，对介质内携带的少量固体杂质具备一定耐受能力；轴端采用集成式机械密封结构，替代传统填料密封，大幅降低易挥发介质的泄漏风险，杜绝易燃易爆介质沿轴端泄漏的安全隐患；泵体自带整体式安全阀，可在出口管路超压时自动开启回流泄压，无需在管路上额外安装泄压保护装置，简化现场管路安装流程；泵体接口采用FNPT螺纹连接形式，匹配行业内通用的液化石油气输送管路连接标准，可直接对接现有站场管路，无需额外制作转换接头。设计过程中充分考虑现场安装与维护需求，共用安装底座采用钢板焊接成型，预留电机与泵头的安装调节滑槽，可在安装时快速调整电机与泵的同轴度，降低现场安装调试的难度；底座预留对应地脚螺栓安装孔，可直接固定在站场混凝土基础上，控制泵组运转过程中的振动与噪音。泵组整体布局紧凑，电机与泵头沿底座长度方向排布，维护侧预留足够操作空间，日常检查机械密封状态、补充润滑脂、更换易损滑片时无需拆解整体管路，可直接在安装位置完成维护作业。泵体的进出口位置设置在泵体上部，可有效降低介质汽化带来的气蚀影响，保障泵组长时间连续运转时的输送效率稳定，适配液化石油气倾析作业中入口压力波动、介质容易汽化的特殊工况，在残液回收作业中可稳定抽吸储罐底部的残液介质，不会因为入口介质汽化出现断流问题。
