电解电容配套安装固定支架结构设计

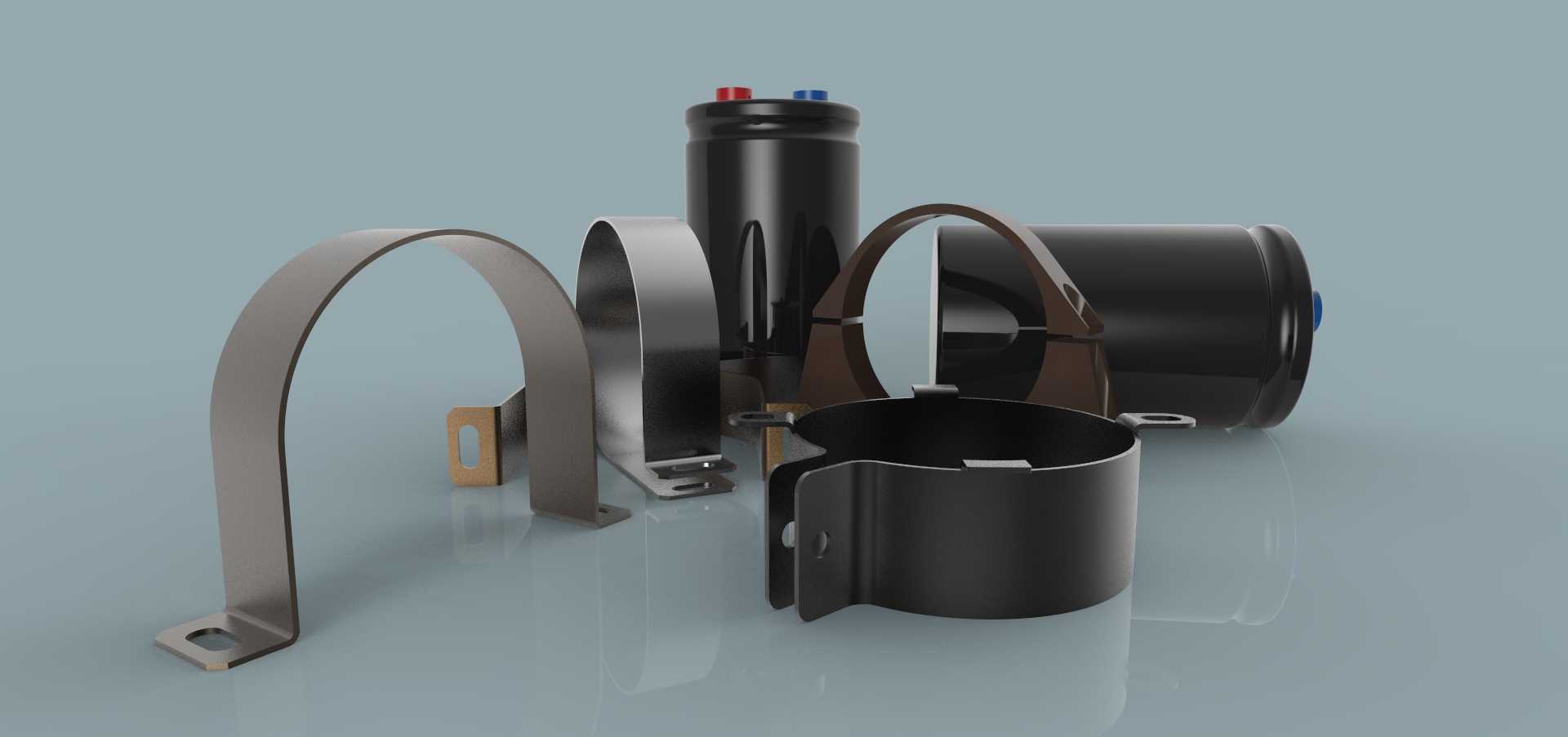

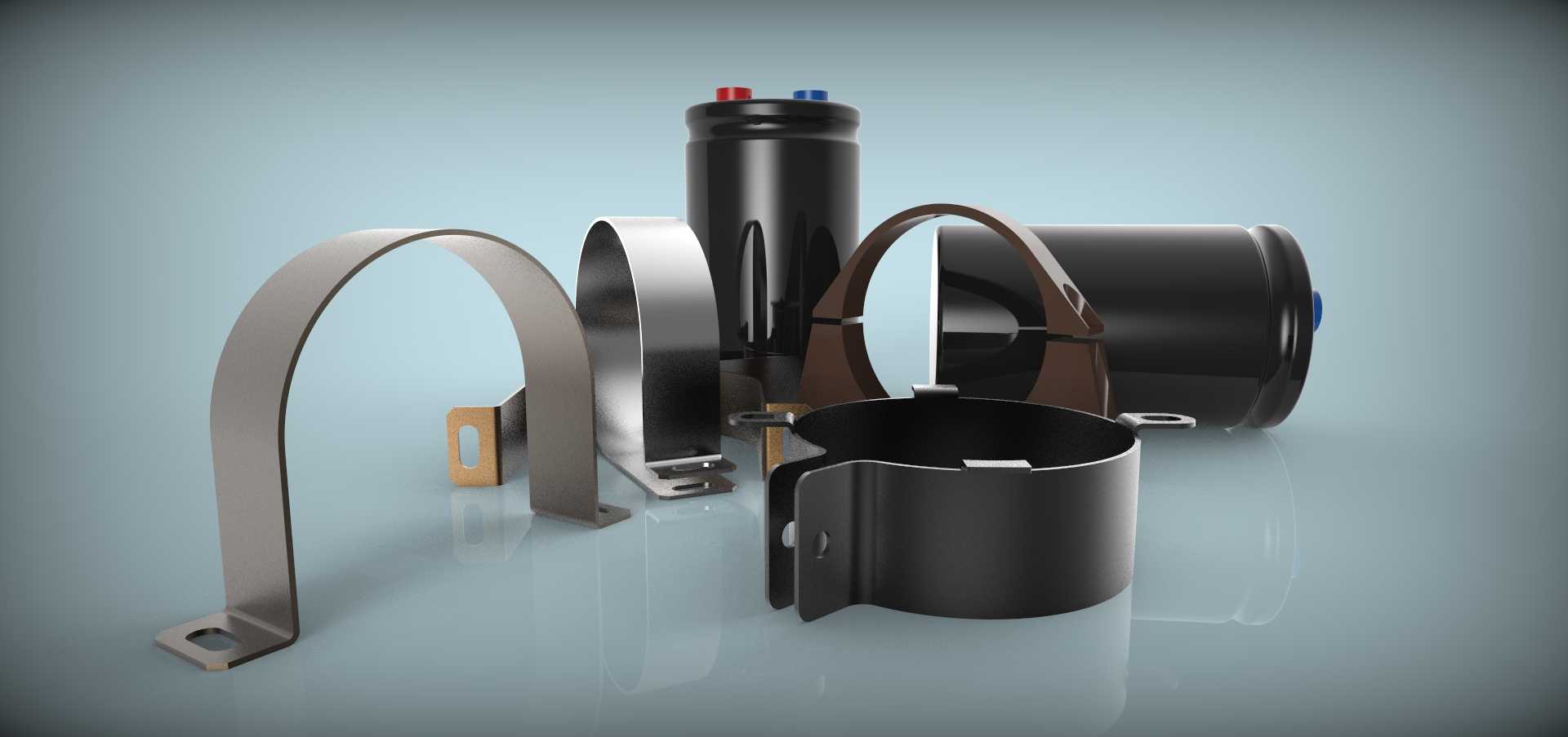

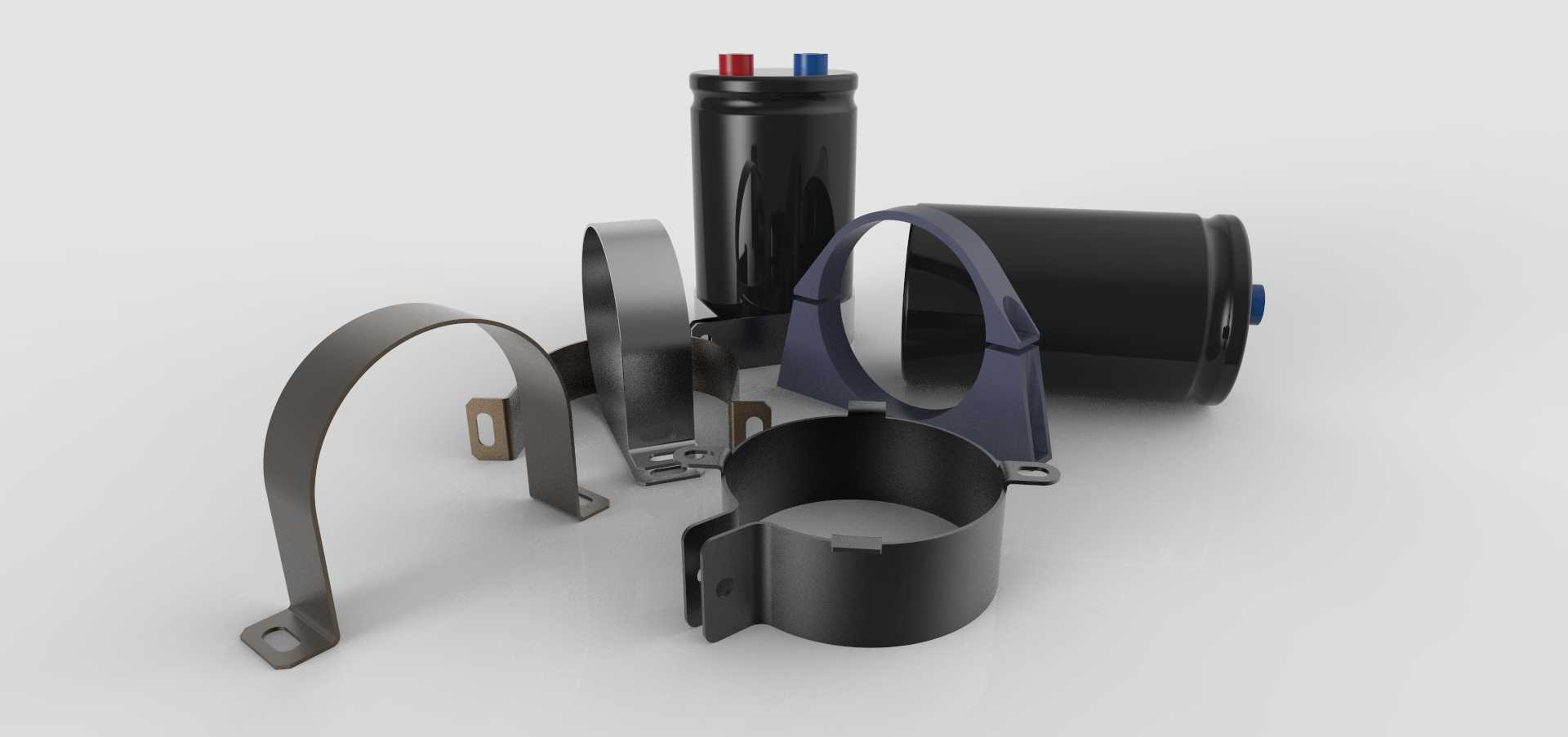

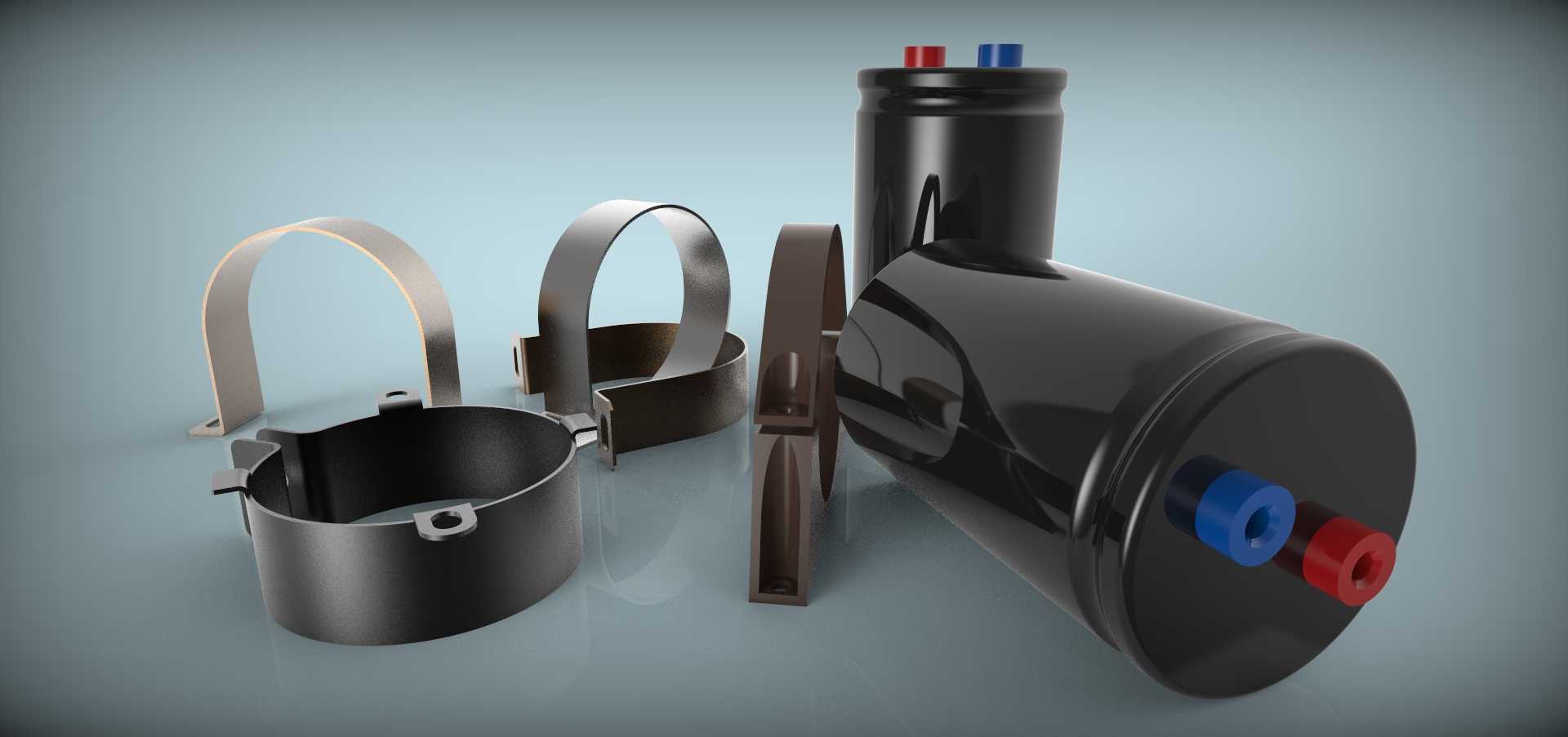

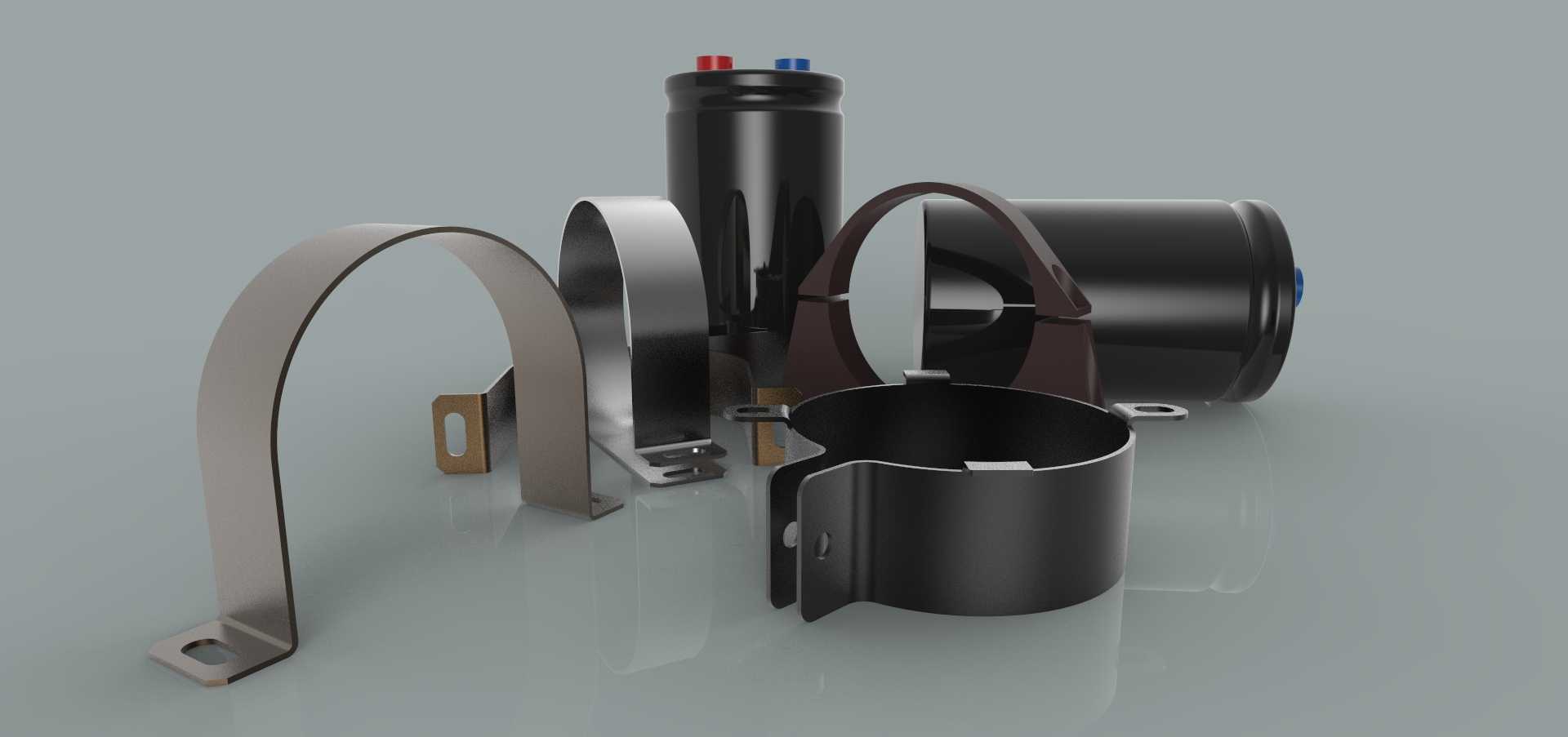

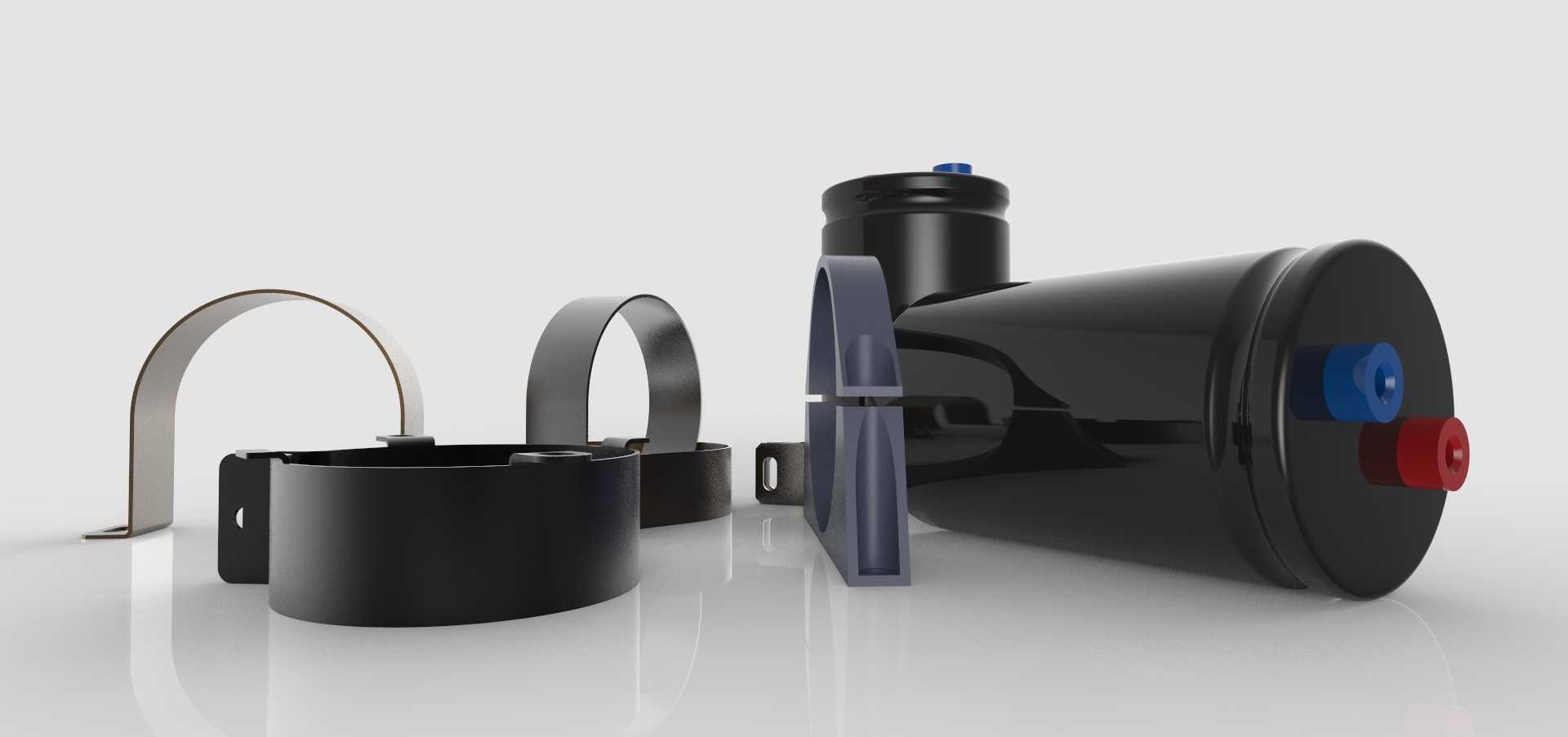

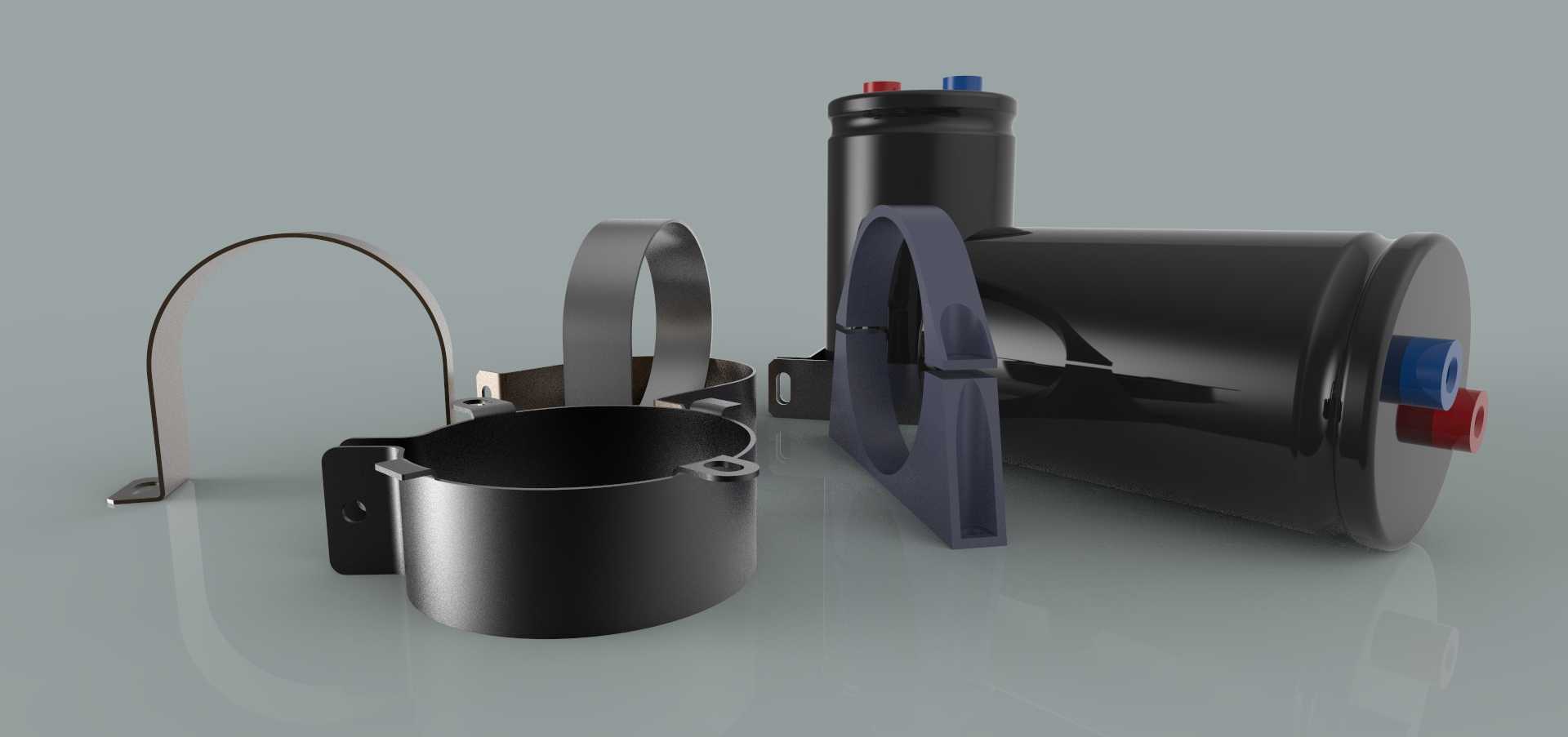

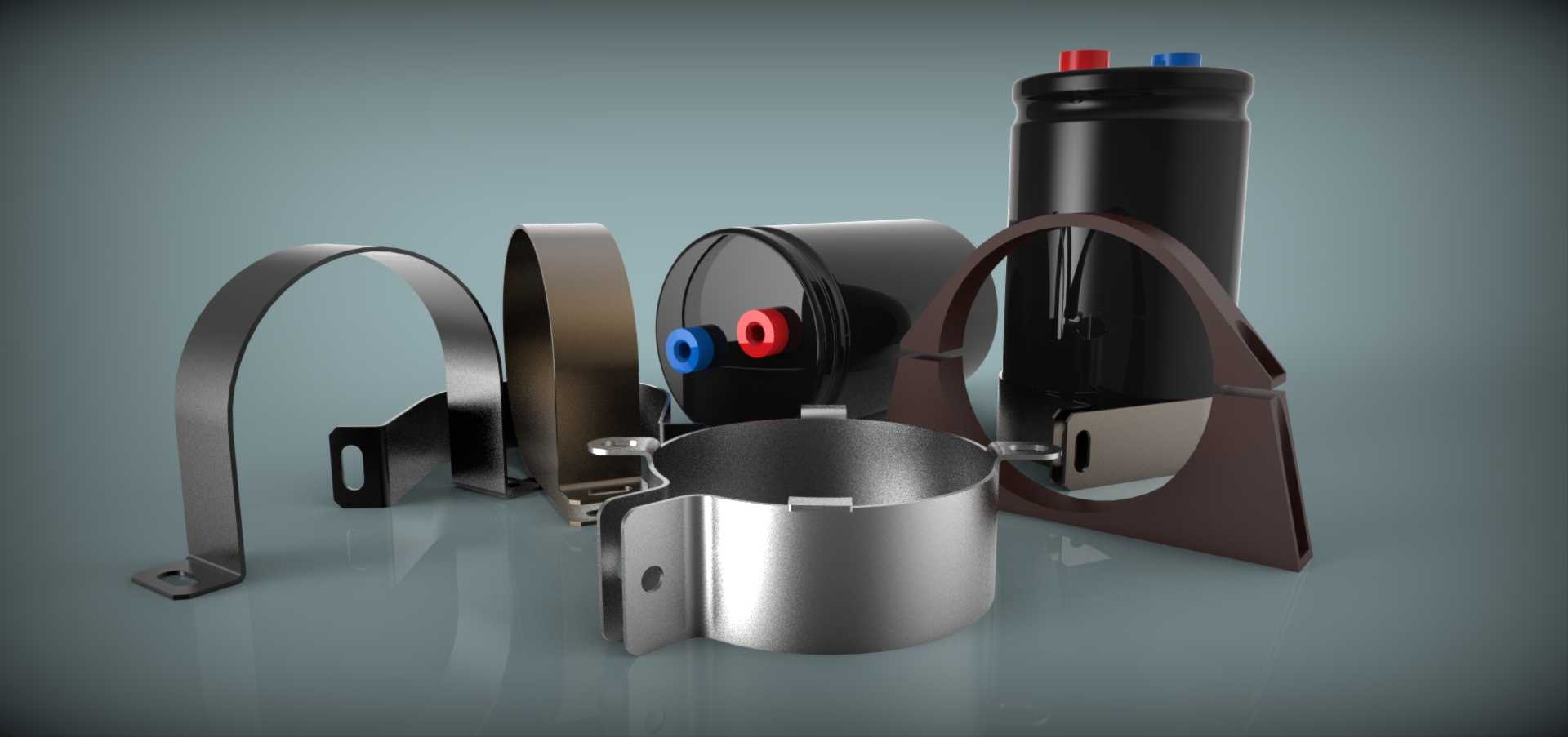

这套安装固定结构主要面向工业电气设备内部的电解电容装配场景，覆盖变频控制柜、工业电源模块、大功率逆变设备、制冷机组电控系统等多类需要大容量电解电容做滤波、储能支撑的应用领域，解决不同规格圆柱型电解电容在设备腔体内的可靠固定问题，避免设备运行过程中因振动、冲击导致电容引脚脱焊、壳体移位甚至磕碰周边元器件的故障。在实际设备运行场景中，大容量电解电容自身重量较大，仅靠引脚焊接固定无法承受设备运输、运行时的持续振动，这类安装支架通过环抱式结构承接电容主体重量，将载荷传递到设备安装基板上，大幅降低电容引脚的受力负荷，提升整机电气连接的长期可靠性。不同结构形式的支架适配不同的安装空间需求：带单侧安装脚的弯弧支架适合贴板侧装场景，可将电容紧贴机箱内壁布置，最大化利用腔体边角空间；带双侧固定耳的环抱式金属支架适合大直径、大重量的大容量电容，双侧锁付的结构能提供更高的固定强度，可承受更强的振动冲击；绝缘材质的拱形支架适合多电容并排布置的场景，支架本身的绝缘特性能避免不同电容壳体之间的导电接触，减少额外绝缘衬垫的装配工序。设计过程中首先针对不同直径的圆柱电容做了环抱弧度匹配，弧面内径与电容壳体外径保持合理的间隙配合，既保证装配时电容可以顺利卡入支架，又能避免间隙过大导致电容在支架内出现窜动；安装脚的固定孔位做了通用化尺寸设计，适配行业内常用的螺丝锁付规格，安装孔周边做了压边加强处理，避免锁付螺丝时支架安装面出现变形；金属材质支架的边缘都做了卷边或钝化处理，防止锋利边缘划伤电容外壳绝缘层或是装配人员的手部，同时金属支架的导电特性能和电容壳体做等电位连接，在部分需要壳体接地的应用场景中可以省去额外的接地接线工序。安装边界方面，不同规格支架的安装孔距根据适配电容的直径做了对应匹配，单侧安装的支架伸出高度控制在合理范围，避免电容安装后过高影响上层盖板的装配；双侧固定的支架底部预留了足够的引脚避让空间，不会干涉电容引脚的焊接走线；绝缘材质支架的厚度做了优化，在保证结构强度的前提下尽可能减少占用的安装空间，满足高密度电气装配的空间要求。整套支架结构兼顾了不同安装场景的适配性，在结构强度、装配便捷性、空间利用率之间做了合理平衡，能满足多数工业电气设备内电解电容的固定安装需求。
