五千瓦户用太阳能光伏发电板组件设计

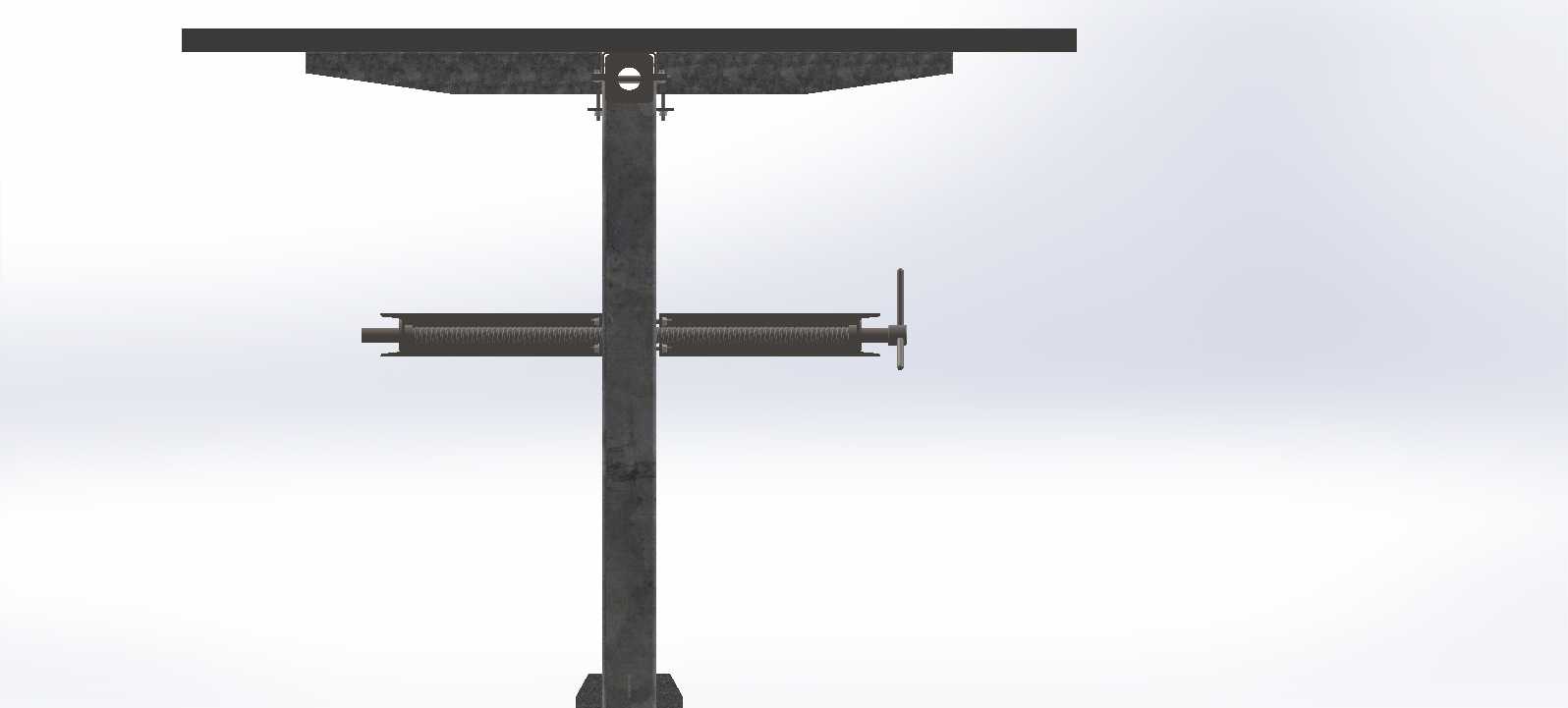

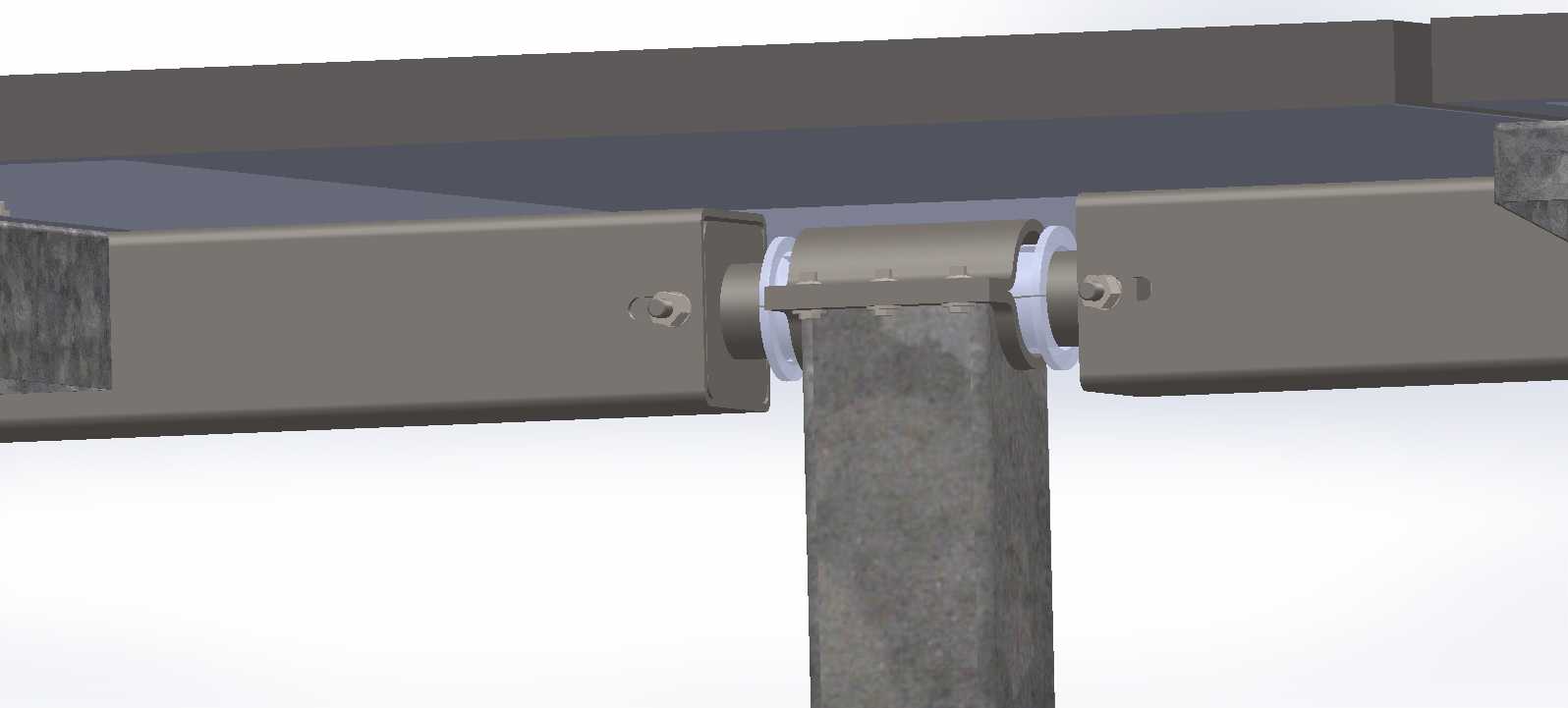

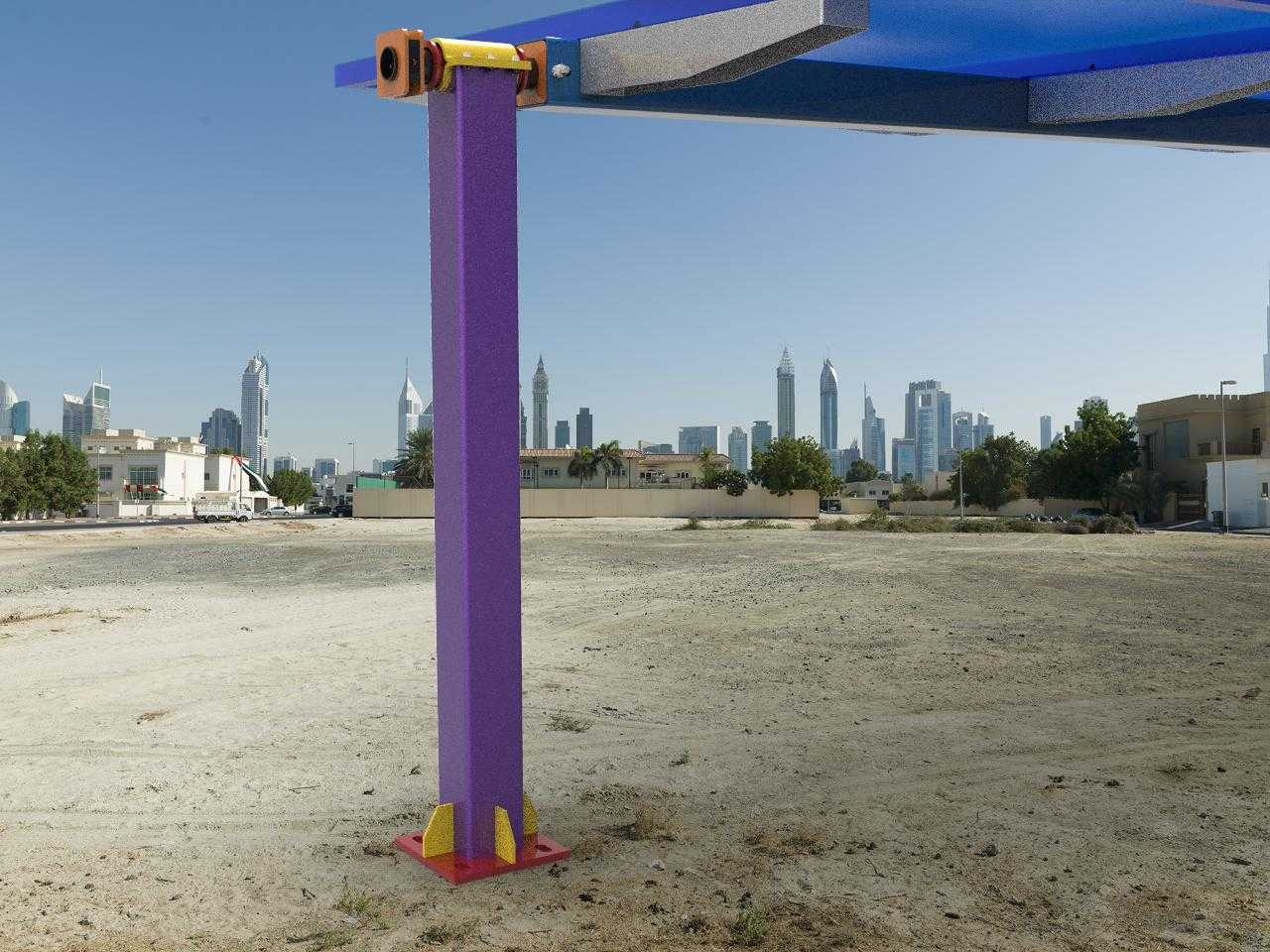

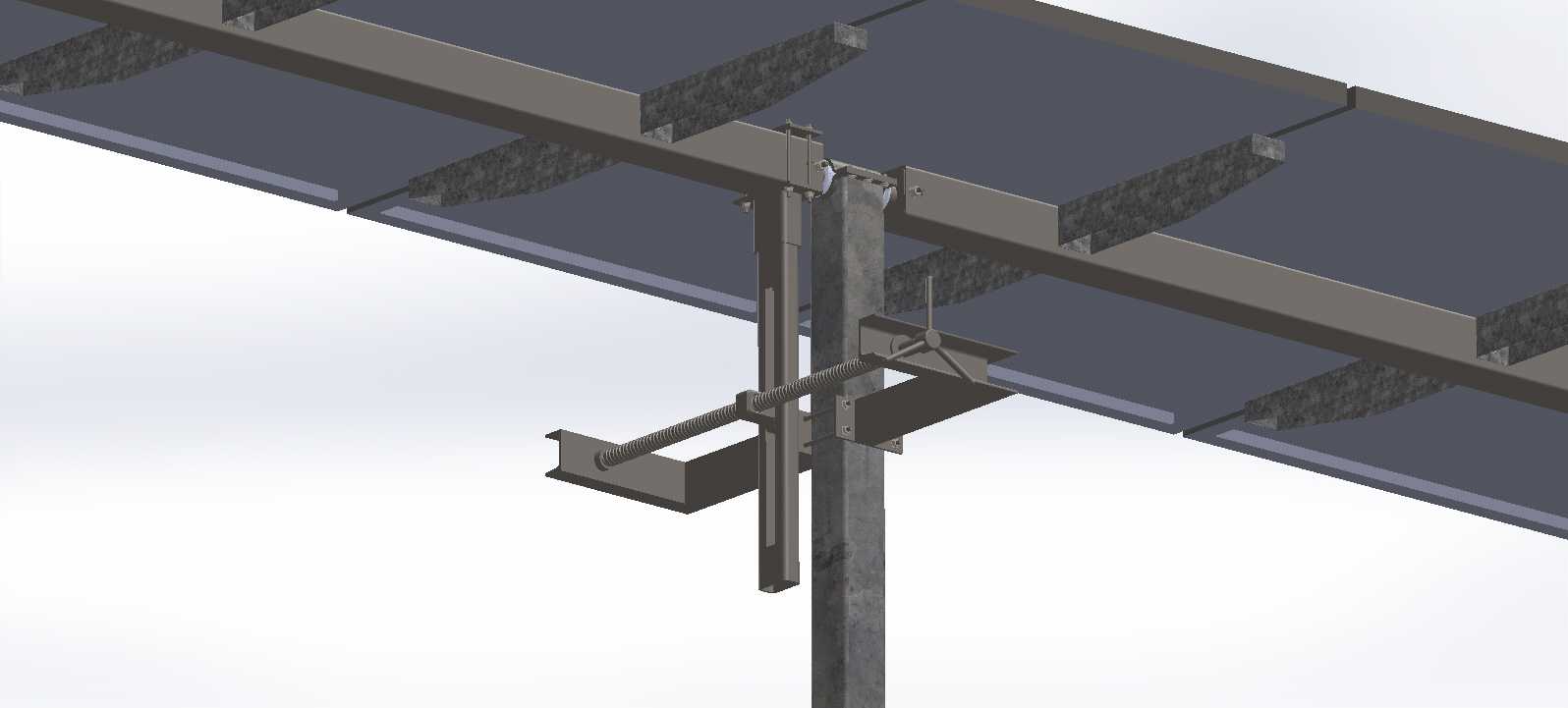

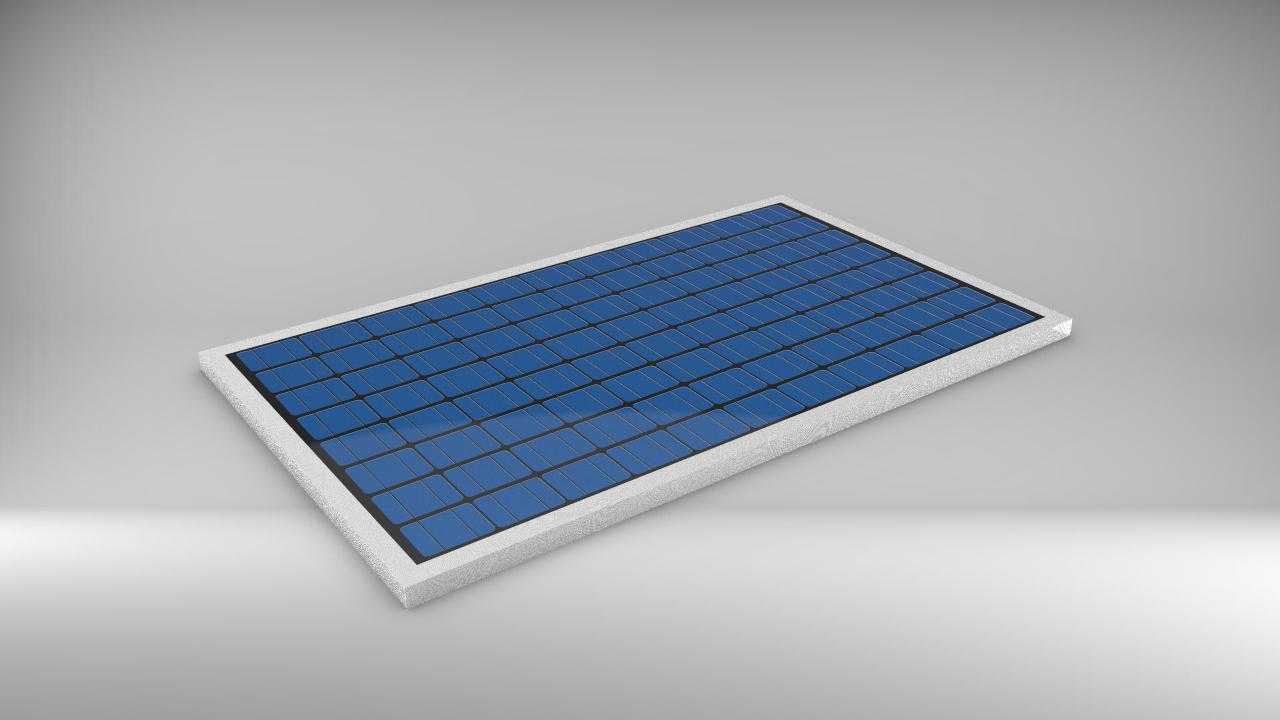

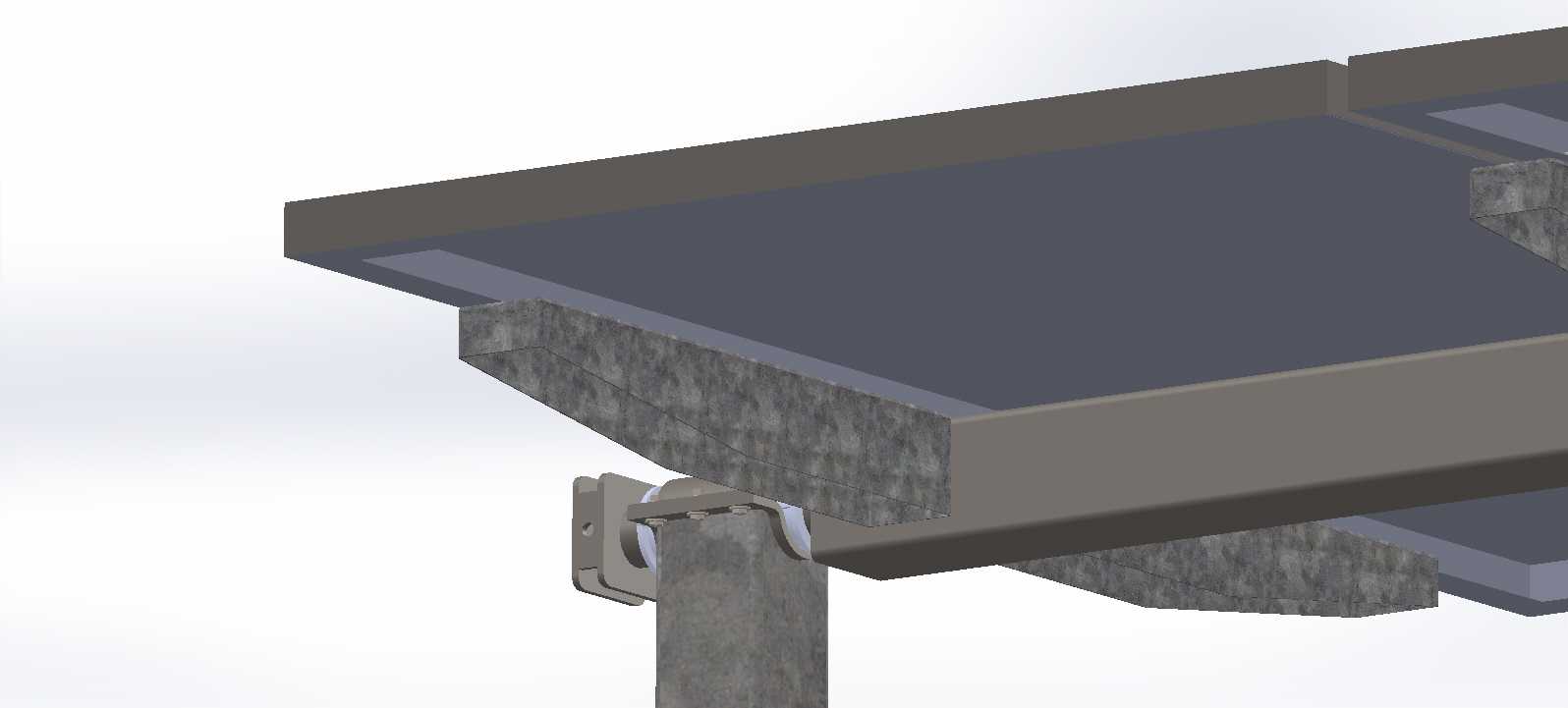

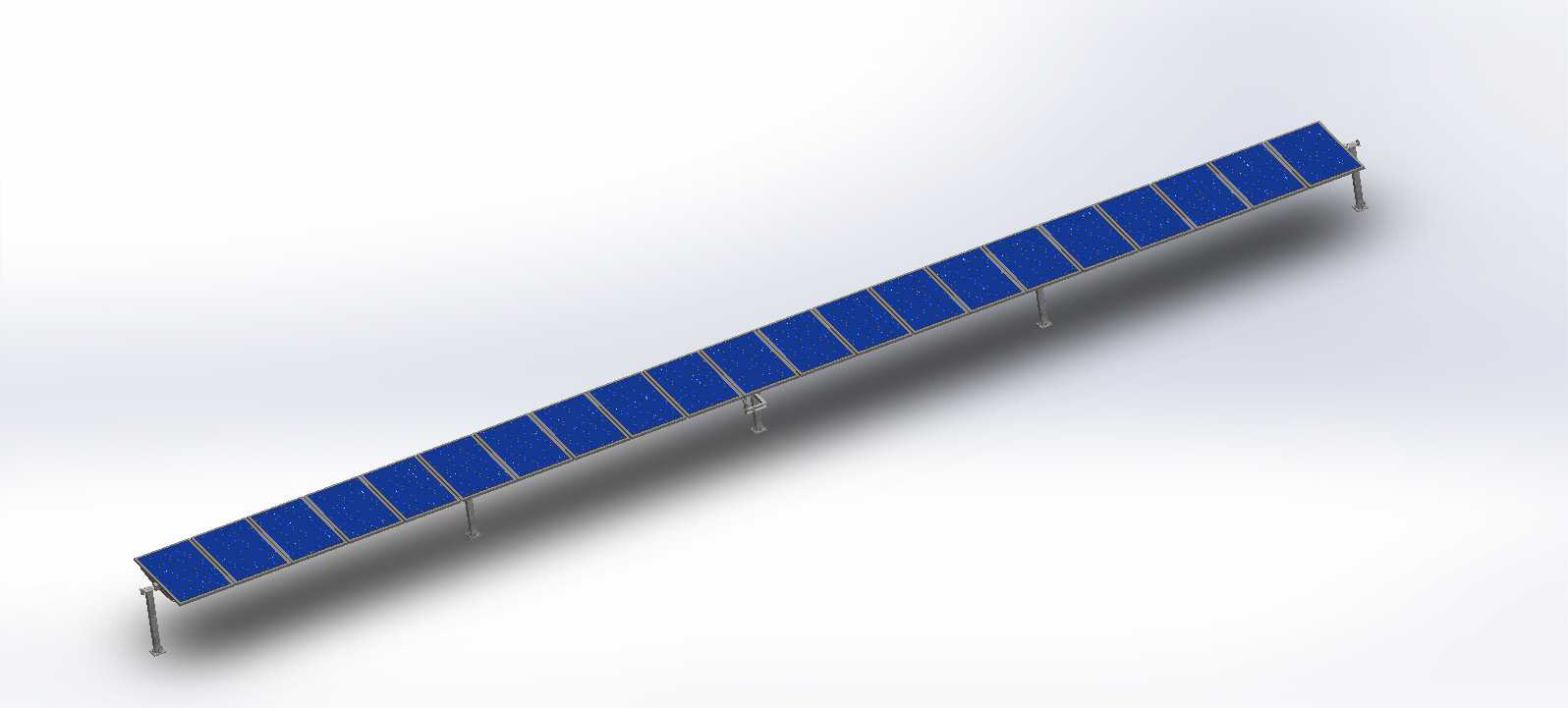

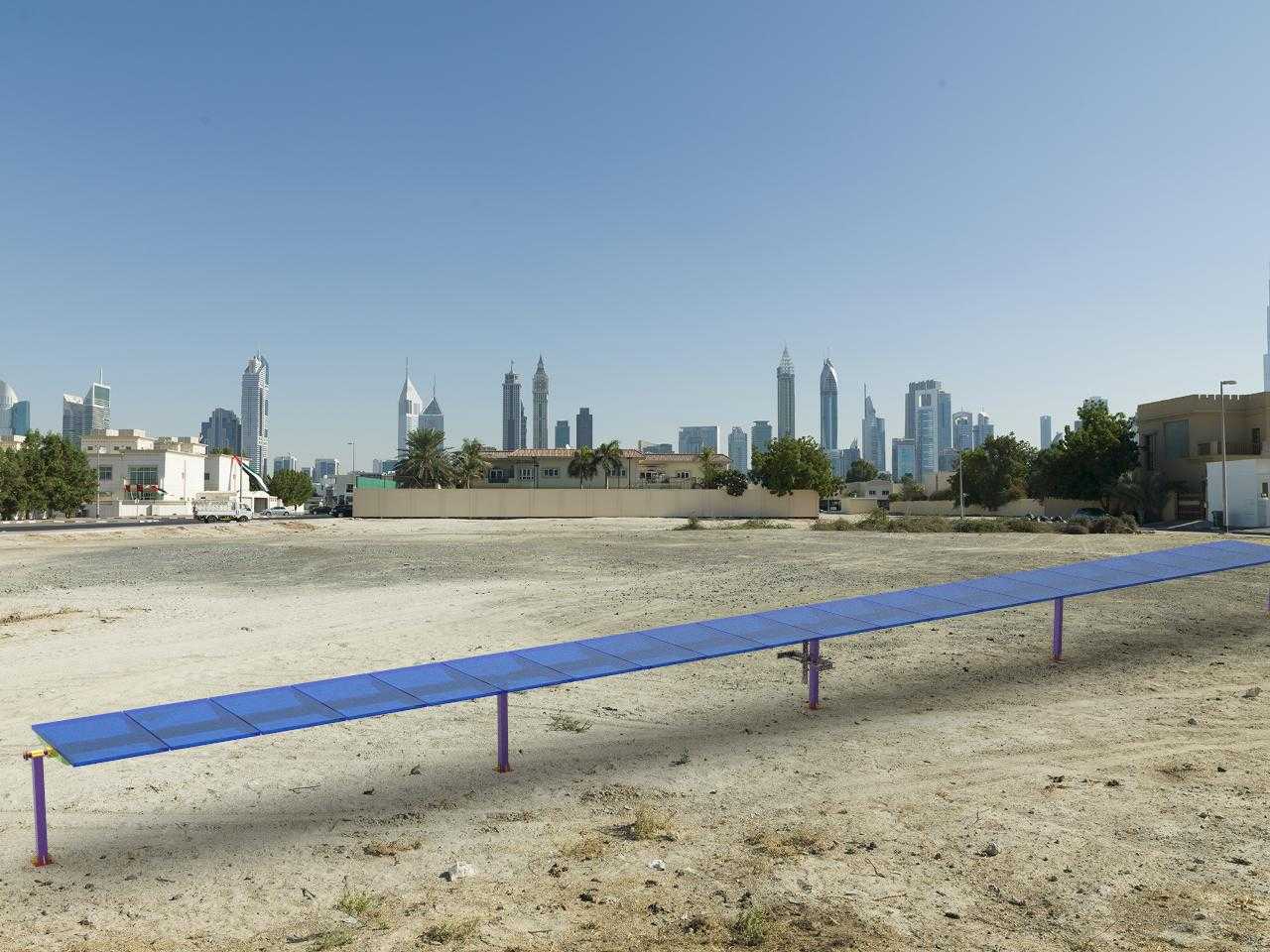

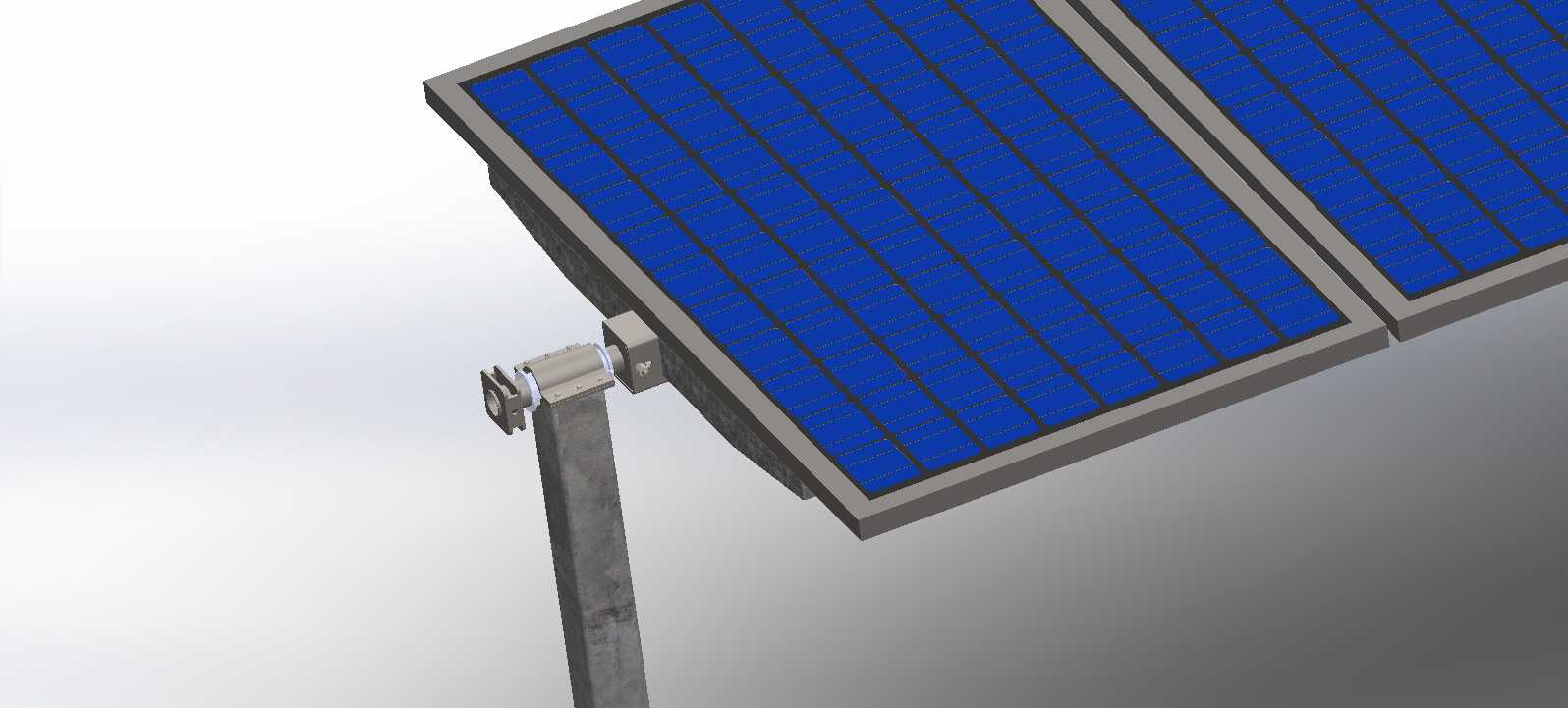

这款五千瓦容量的光伏发电组件，主要面向户用分布式发电场景设计，可适配乡村自建房、城郊独栋住宅、小型工商业屋顶的离网或并网发电需求，也可作为野外临时作业站点、偏远无电区域的独立供电核心单元，为日常照明、家用负载、小型生产设备提供稳定的清洁电力来源。整套组件共集成21块太阳能电池板单元，整体采用钢化玻璃作为外层封装结构，这种结构设计一方面可以抵御户外长期的风沙侵蚀、雨雪冲刷与紫外线老化，延长组件的户外使用寿命，另一方面高透光率的钢化玻璃可以最大程度降低光线损耗，保证电池片的光电转换效率。组件配套设计了手动跟踪调节机构，区别于全自动跟踪系统的高成本与复杂维护需求，手动结构可让运维人员根据不同季节的太阳高度角变化，定期调整组件的倾斜朝向，在控制整体制造成本的前提下，有效提升日均受光时长，相比固定倾角安装的同规格组件，能够提升15%-20%左右的日均发电量。在设计思路上，整套组件采用模块化拼接逻辑，单块电池板单元采用标准化边框尺寸，既可以整组拼装成五千瓦的完整发电阵列，也可以根据安装场地的实际面积、承重条件灵活拆分组合，适配不同形状的屋顶或地面安装场景。组件的外边框采用硬质铝合金材质，兼顾结构强度与轻量化需求，整体安装边界预留了标准的支架连接孔位，可适配市面上主流的光伏支架型材，无需额外定制转接配件。玻璃封装层与内部电池片之间填充了高耐候性的EVA胶膜，能够在高低温交变环境下避免层间脱粘、水汽渗入的问题，保证电池片的工作稳定性。手动跟踪机构采用蜗轮蜗杆自锁结构，调整角度后可自动锁止，无需额外的固定插销，操作简单可靠，普通用户经过简单指引即可完成角度调节，整套结构没有复杂的电子控制元件，后期维护成本极低，非常适合对成本敏感、运维条件有限的民用发电场景。组件的接线端采用防水快插接口，现场安装时无需复杂接线操作，可快速完成串接布线，降低现场施工的难度与工时。
