0-20V量程圆形指针模拟电压表

这款指针式模拟电压表是工业电控系统、实验测试台架、老式配电设备中常见的电压监测元件，主要用于直流回路的电压数值直观指示，依靠电磁偏转原理带动指针偏转，无需额外辅助供电即可完成测量显示，在存在电磁干扰的工业现场中，相比数显表头有着更强的抗干扰能力，同时指针的摆动趋势可以直观反映电压的波动变化，帮助操作人员快速判断回路的电压稳定性。

从实际应用场景来看，这类表头常被安装在直流电源柜、线性稳压电源面板、蓄电池充放电设备、老式实验操作台、工业设备的本地操作面板上，用于实时显示回路的实时电压值，操作人员无需借助外接万用表，站在设备前方即可快速读取当前电压状态，及时发现过压、欠压等异常工况，避免设备因电压异常出现损坏。

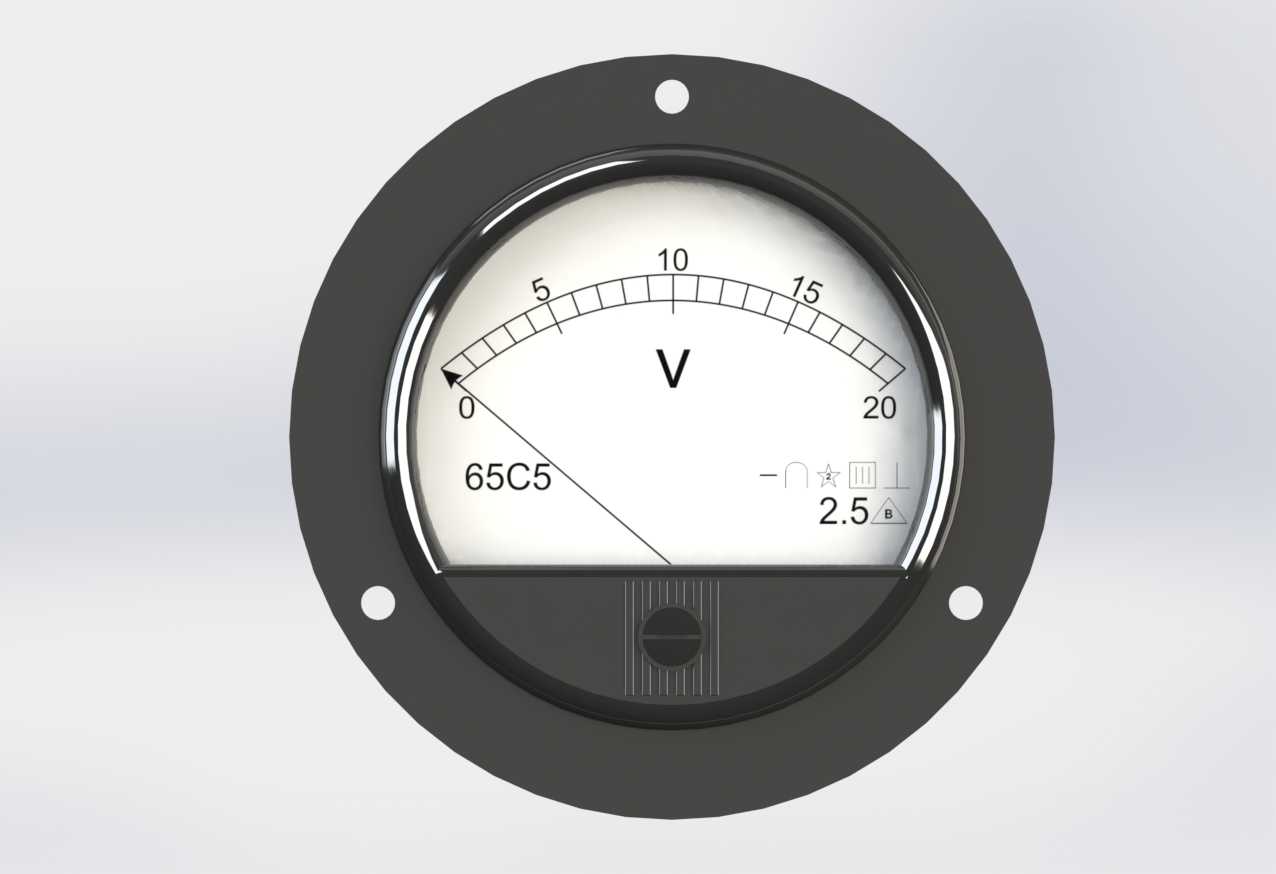

产品的功能特性上，该表测量量程覆盖0到20V直流电压，表盘采用清晰的白色刻度底，黑色刻度线搭配长跨度指针，刻度从0到20V均匀划分，每小格对应0.5V的电压分度，读数直观清晰，表盘中央标注V字电压标识，下方标注型号与精度等级，满足常规工业测量的精度要求。表头整体采用圆形嵌入式安装结构，外圈为黑色阻燃工程塑料外壳，边缘带有三个均匀分布的固定安装孔，正面配有透明防护表蒙，可阻挡灰尘、飞溅的切削液或油污接触内部偏转机构，提升在车间复杂环境下的使用寿命。

设计思路上，这款表头遵循了传统模拟电工仪表的成熟结构，内部采用磁电式偏转机芯，依靠通电线圈在永久磁场中产生的转动力矩带动指针偏转，配合游丝提供复位力矩，保证指针偏转角度与被测电压呈线性对应关系，确保读数准确。外壳做了圆角钝化处理，避免安装时划伤操作人员，背面的接线端子采用标准接线结构，可直接接入被测电压回路，无需额外转接配件。

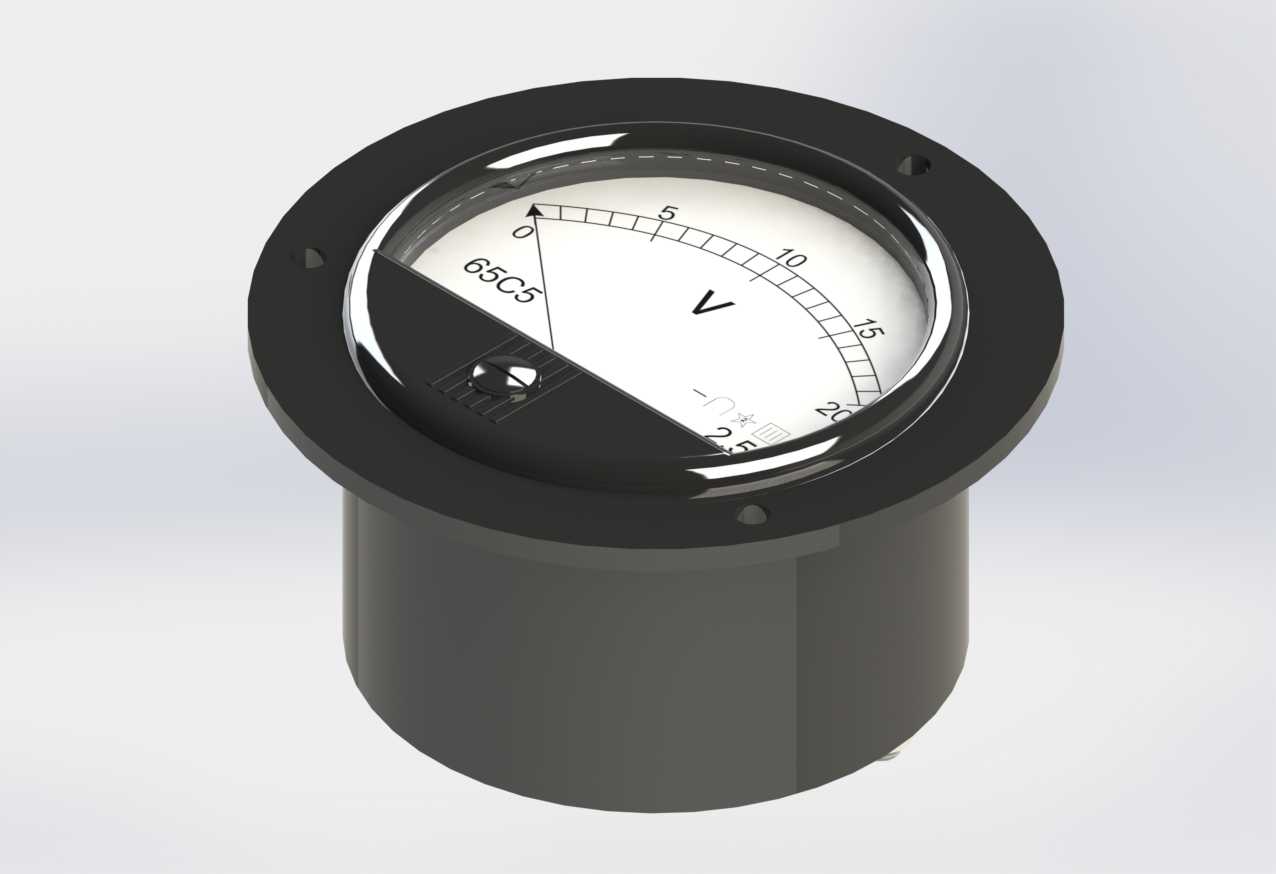

外形尺寸与安装边界方面，该表头外径为90mm，面板安装开孔尺寸为70mm，表头整体嵌入安装后的深度为55mm，安装时只需在设备面板开出对应尺寸的圆孔，将表头从正面嵌入后，通过三个安装孔用螺丝紧固即可完成固定，适配厚度1到5mm的金属、塑料等各类设备面板，安装后表头正面与面板贴合平整，不会突出过多占用操作空间，适配各类紧凑型电控设备的面板布局需求。
