微型舵机式伺服电机结构设计

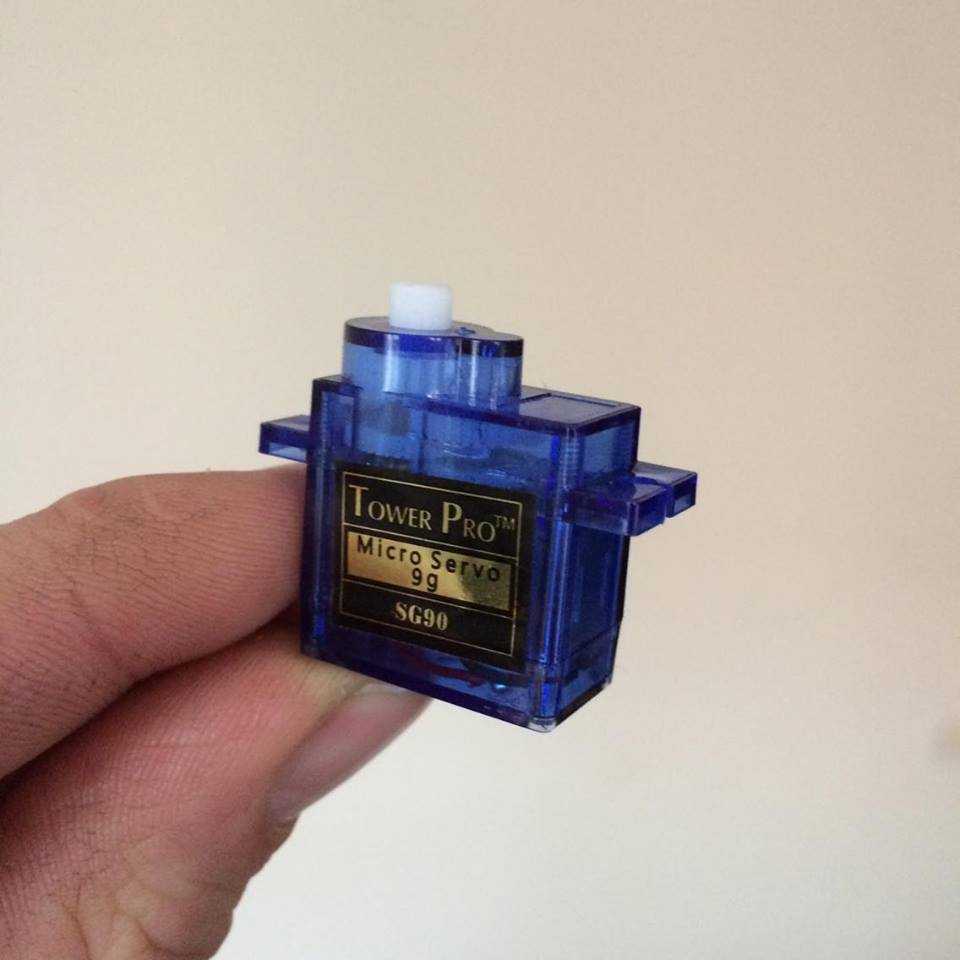

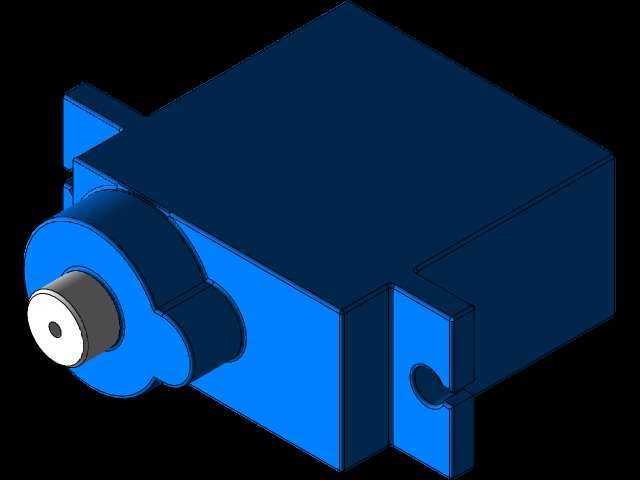

这款微型伺服电机是面向小型自动化执行场景打造的动力输出元件，在创客开发、小型机器人制作、航模舵面控制、智能小车转向调节、小型机械臂关节驱动等场景中有着极高的应用普及率，是开源硬件开发领域最常用的执行部件之一。从实际用途来看，它能够接收控制信号输出指定角度的转动动作，可精准带动负载完成0到180度范围内的角度定位，满足小型装置对位置控制精度的基础需求，无需额外搭配复杂的减速反馈结构即可直接接入控制回路使用，大幅降低了小型自动化装置的搭建门槛。从功能特性来看，这款伺服采用集成化设计，将直流驱动电机、金属减速齿轮组、位置反馈电位器、控制电路全部整合在半透明的蓝色工程塑料外壳内，整体结构紧凑重量极轻，工作时扭矩输出平稳，角度控制响应速度快，空载状态下转动无卡顿死区，能够适配多数低压供电的小型开发项目。在设计思路上，这款模型完全还原了实物的结构逻辑：外壳采用上下扣合的结构设计，两侧预留了标准的安装固定耳，耳片上开有对应尺寸的安装通孔，方便使用者通过螺丝直接将舵机固定在安装基座上；顶部的输出轴采用白色塑料舵盘安装位，兼容市面上通用的小型舵盘配件，可直接连接各类摇臂、连杆等传动零件，实现动力的向外传递；侧面预留了三线接线位，对应电源、地线、信号控制线的接线需求，走线布局清晰不干涉内部结构。从外形尺寸与安装边界来看，这款微型伺服整体呈方正的小型块状结构，整体长宽高尺寸适配多数小型装置的安装空间，两侧安装耳的间距、安装孔的孔径都严格遵循通用微型舵机的行业标准尺寸，输出轴的中心高度、突出外壳的长度也和实物完全一致，能够直接匹配标准舵机安装支架的尺寸要求，在进行整机装配设计时无需额外调整安装位尺寸，可直接将该模型导入装配体中完成干涉检查与布局验证。外壳的半透明质感也在模型中做了还原，能够隐约看到内部减速齿轮组的排布结构，既还原了实物的外观特征，也能让使用者清晰了解内部的传动布局逻辑，为后续的结构改装、性能优化提供直观的参考依据。
