12V直流电压转换模块外壳结构

　　该模型呈现的是一款12V直流电压转换模块的封装壳体，这类器件在车载电子、小型工控板卡、户外监测终端以及分布式低压供电链路中十分常见。实际使用时，它的核心作用是把某一等级的直流输入电压稳定变换为12V输出，为后级传感器、通信模块、继电器驱动板或小型执行元件提供干净的供电母线。

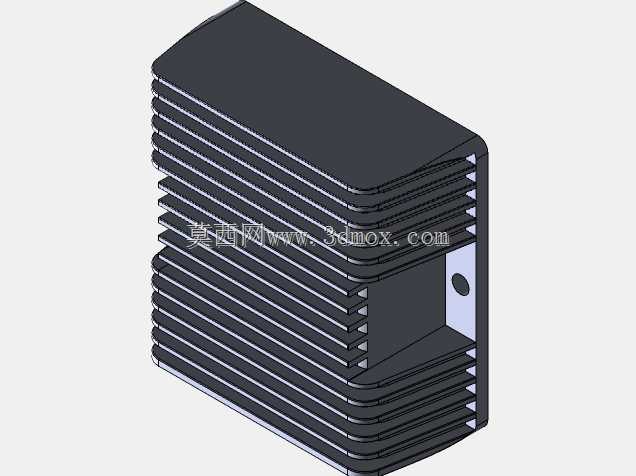

　　从结构视角看，壳体采用带密集平行散热鳍片的长方体造型，鳍片沿长度方向连续布置，并非单纯的外观装饰。DC-DC功率回路中的开关管、电感、整流器件在持续载流时会产生导通损耗与开关损耗，热量若堆积在密闭腔体内，会造成磁芯温升升高、电容寿命缩短、输出纹波增大。外壳通过鳍片扩大与空气的接触面积，可在无风扇的自然对流条件下把内部热量传导至外表面，适合安装在空间紧凑、不便布置风冷的设备舱内。

　　建模时需要重点关注几个边界。第一是安装固定面，壳体端部预留的孔位用于与设备底板或支架连接，孔位间距、孔径以及沉台深度决定了它能否直接替换现有模块；在整机布局中，这些尺寸会影响PCB上接插件的避让范围，也关系到装配时螺丝刀的操作空间。第二是接线区域，端部开孔对应输入输出线缆或端子的穿出位置，设计中要保证导线弯曲半径不被壳体边缘压迫，同时避免与散热鳍片形成锐边接触。第三是腔体净空，外壳内壁与内部PCB、功率电感、电解电容之间需要保留足够的电气间隙和爬电距离，尤其在输入与输出电压差较大、环境存在凝露或粉尘的场合，这一点直接决定长期可靠性。

　　这类模块的选型通常不是只看标称功率。工程师在布板前会先确认输入电压范围、额定输出电流、纹波噪声、效率曲线以及静态电流，再反推壳体所需的热阻。模型中鳍片的高度、间距和壁厚会影响整体热阻：鳍片过密会增加空气流动阻力，在低风速环境下散热收益下降；鳍片过疏则换热面积不足。外壳若采用铝合金挤压成型，还能兼顾导热性能与加工效率，端部盖板可通过螺钉或卡扣装配，便于生产返修。

　　在车载场景中，12V转换器常被用于把24V蓄电池系统电压降至12V，为导航外设、车载网关、照明控制单元供电；在工业现场，它可能安装在传感器接线箱内，把现场母线电压转换为仪表所需的12V电源；在通信或物联网终端中，这类模块则需要满足宽温工作和抗振动要求。因此，壳体外形不能只追求小巧，还要在强度、散热和接线便利性之间取得平衡。

　　三维建模过程中，应先依据内部PCB和最高器件建立包络体，再向外生成壳体壁厚与鳍片。端部开孔位置需要与连接器型号联动，避免后续改板时外壳无法复用。散热鳍片的拔模方向、圆角过渡和根部厚度也要符合加工工艺，避免出现尖角应力集中或挤压成型困难。装配验证时，可把模块放入整机机架中检查与相邻线槽、导轨、电容包体的干涉关系，并模拟接线后线束的最小弯曲状态。这样完成的模型不仅用于外观展示，更能直接服务于结构评审、热设计校核和安装边界确认。
