微型9g伺服舵机结构设计

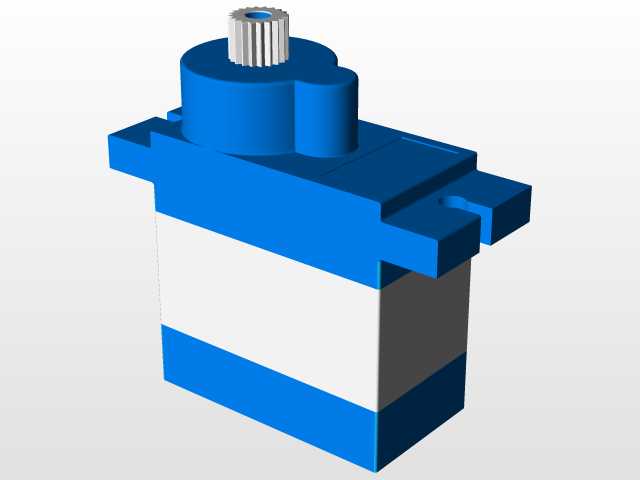

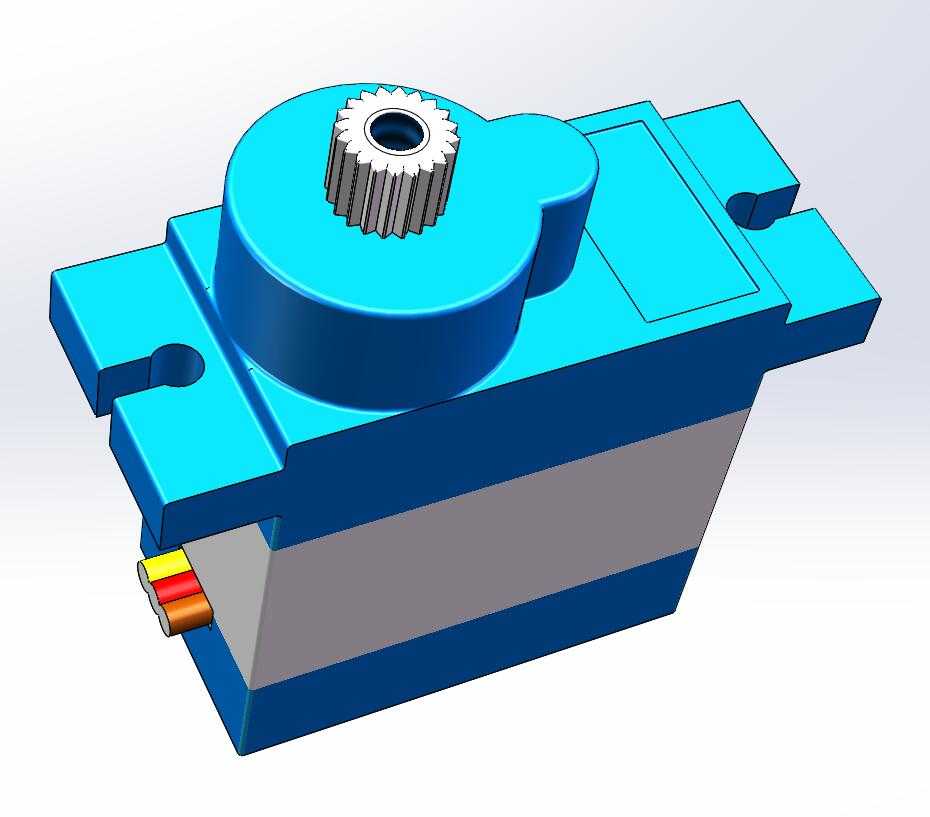

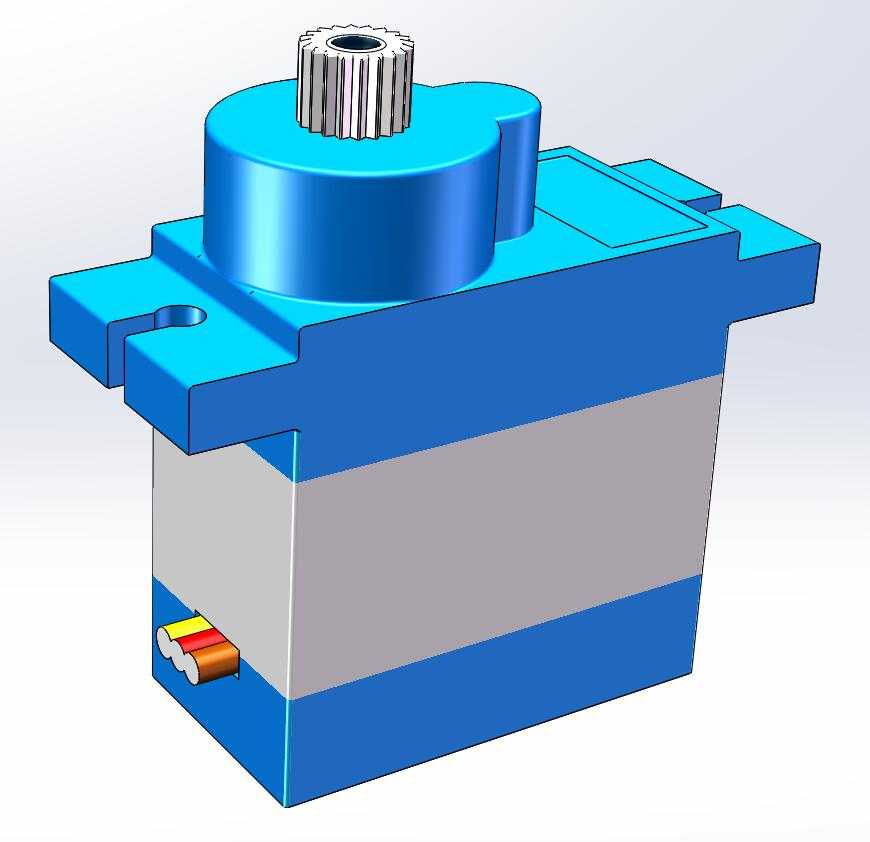

这款微型伺服舵机是小型运动控制场景中应用极为广泛的执行元件，在航模飞行器的舵面操控、小型仿生机器人的关节驱动、智能小车的转向控制、桌面级自动化装置的点位动作执行等场景中都承担着核心的角度输出与位置保持功能，能够根据控制信号输出指定角度的转动扭矩，带动负载完成精准的角度定位动作，是小型机电系统里实现闭环位置控制的基础部件。从功能特性来看，该舵机采用内置减速齿轮组的结构设计，顶部输出轴搭配标准齿形的传动齿轮，可直接对接外部摇臂或传动件，将内部直流电机的高速低扭矩转动转化为低速大扭矩的角度输出，侧方引出的三色控制线分别承担电源供电、接地与信号传输功能，可直接适配通用的舵机控制信号协议，无需额外转接驱动模块即可接入控制系统。在设计思路上，该舵机采用上下分体式的壳体结构，上下壳体通过侧边的安装耳实现螺丝锁紧固定，既能够为内部的电机、减速齿轮组、电位器与控制电路板提供封闭的防护空间，避免外界灰尘、碎屑进入传动间隙影响运转精度，也能通过规整的壳体外形实现快速的安装定位。壳体两侧延伸出的带孔安装耳预留了标准的安装孔位，可直接通过微型螺丝固定在安装基座上，安装孔的间距、孔径都匹配小型机电设备的通用安装规范，无需额外定制转接件即可完成装配。整体外形采用方正的紧凑型布局，主体壳体的长宽高尺寸适配狭小的安装空间，顶部输出轴的中心高度、齿轮的啮合参数都符合微型舵机的通用尺寸标准，既可以单独作为执行元件使用，也可以多个组合搭建多自由度的运动机构，比如多足机器人的腿部关节、机械臂的转动关节等场景。输出轴的轴向定位、齿轮组的啮合间隙都经过合理的结构设计，能够在保证转动顺畅的前提下减少回程间隙，提升角度控制的精度，壳体侧面的出线位置做了避让设计，避免安装时线材被挤压破损，底部平整的安装面可以贴合在各类安装基板上，保证安装后的结构稳定性，在频繁正反转的工作场景下也能保持可靠的结构强度，不会因为长期的负载冲击出现壳体变形或者安装松动的问题。
