M6规格电缆桥架槽体连接紧固组件

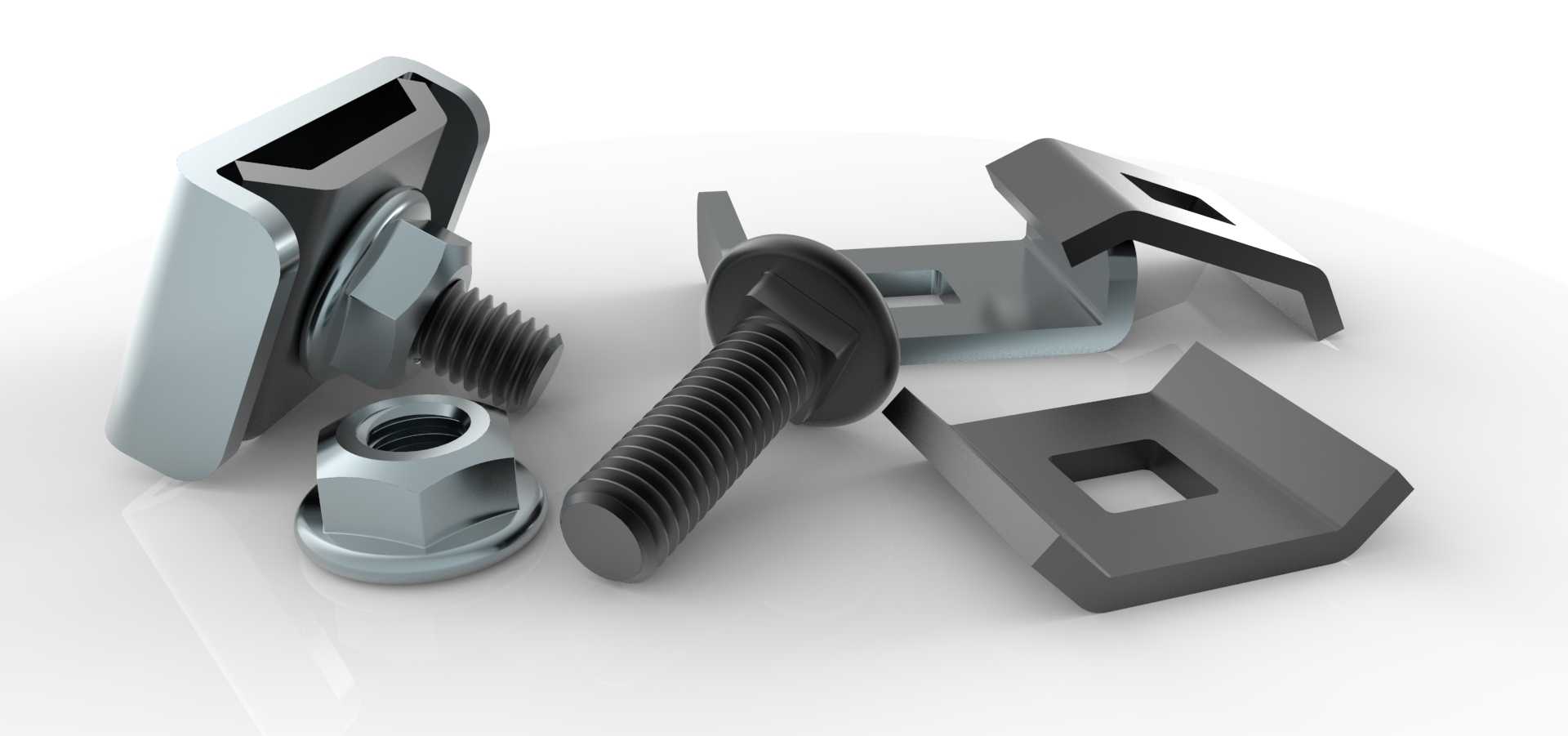

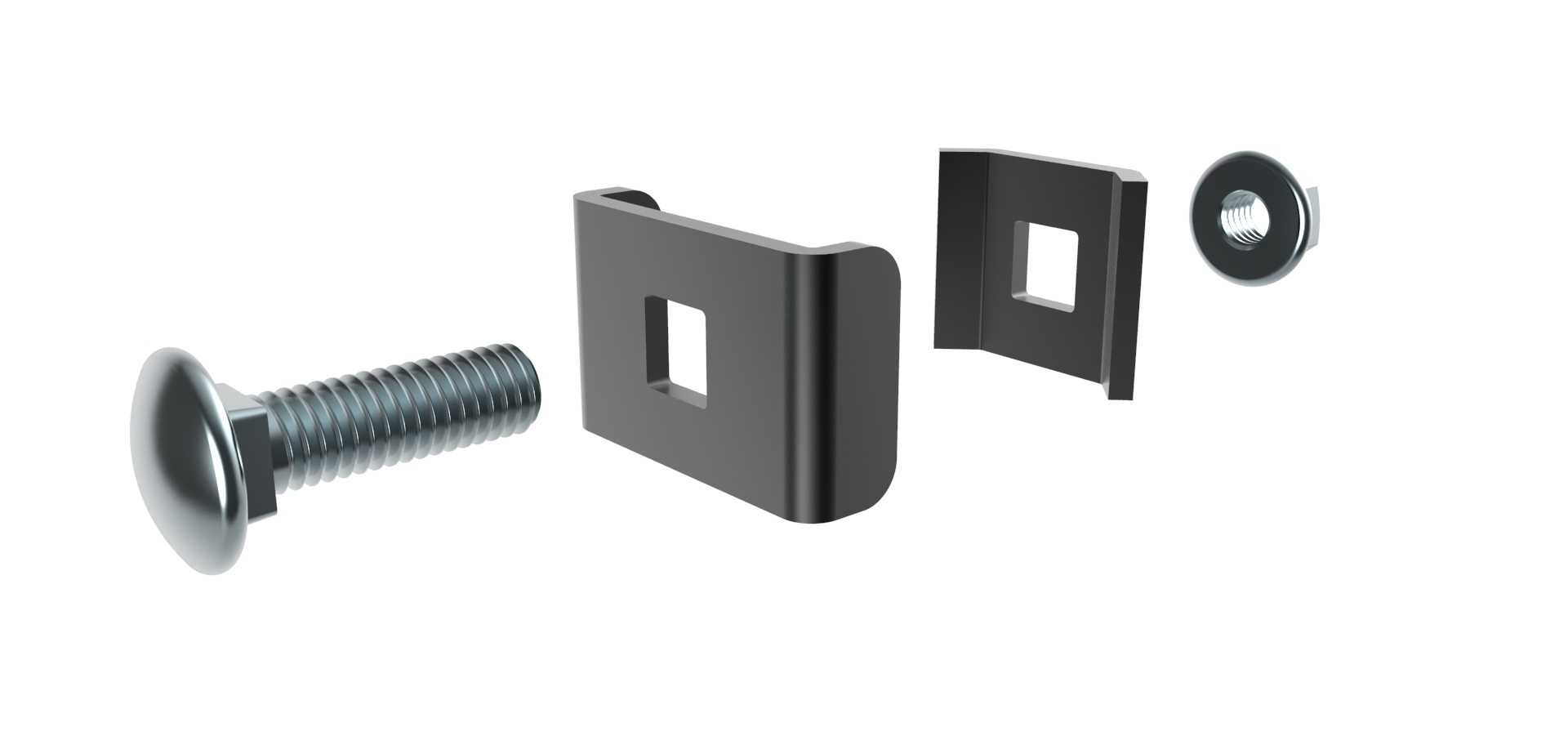

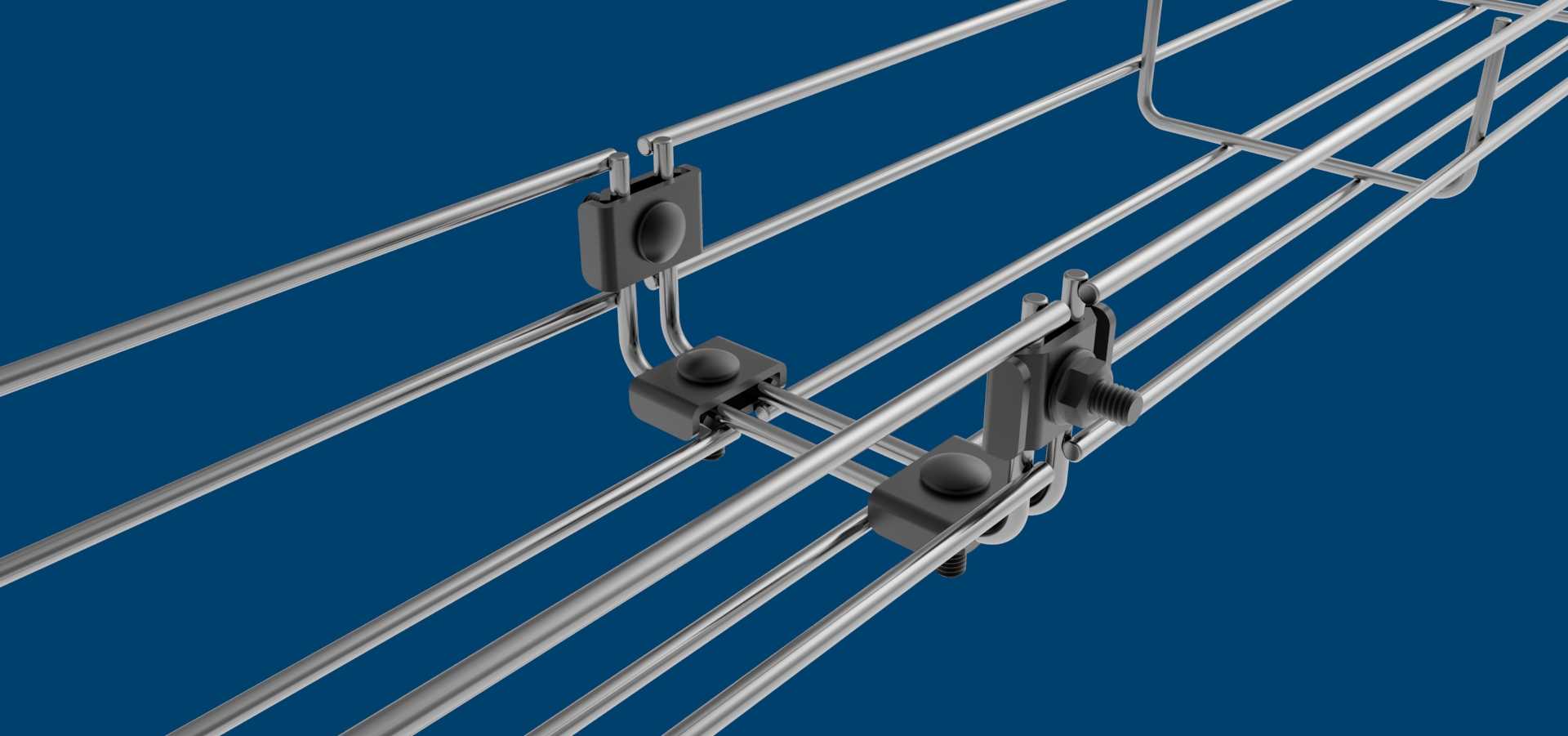

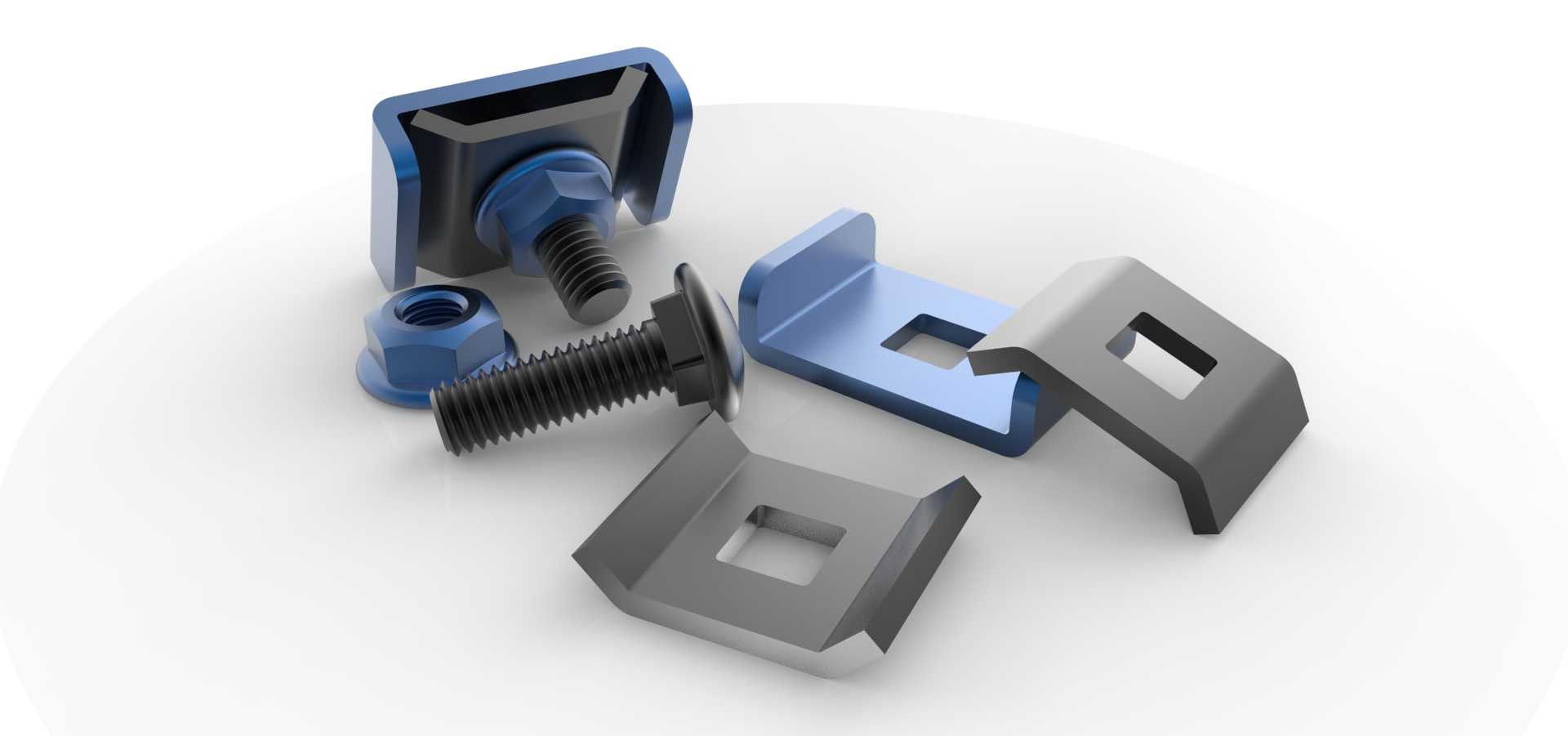

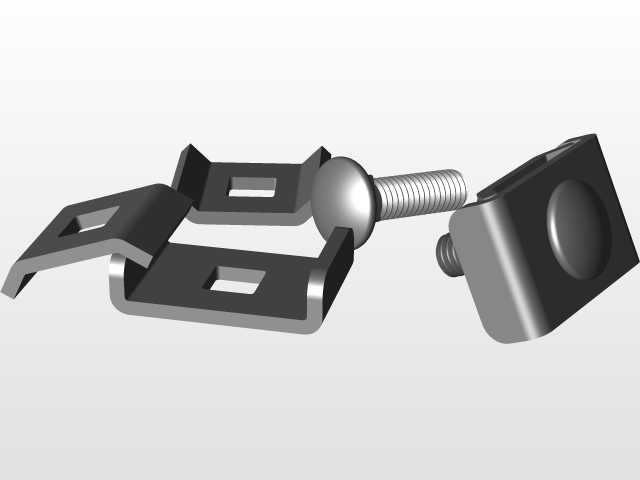

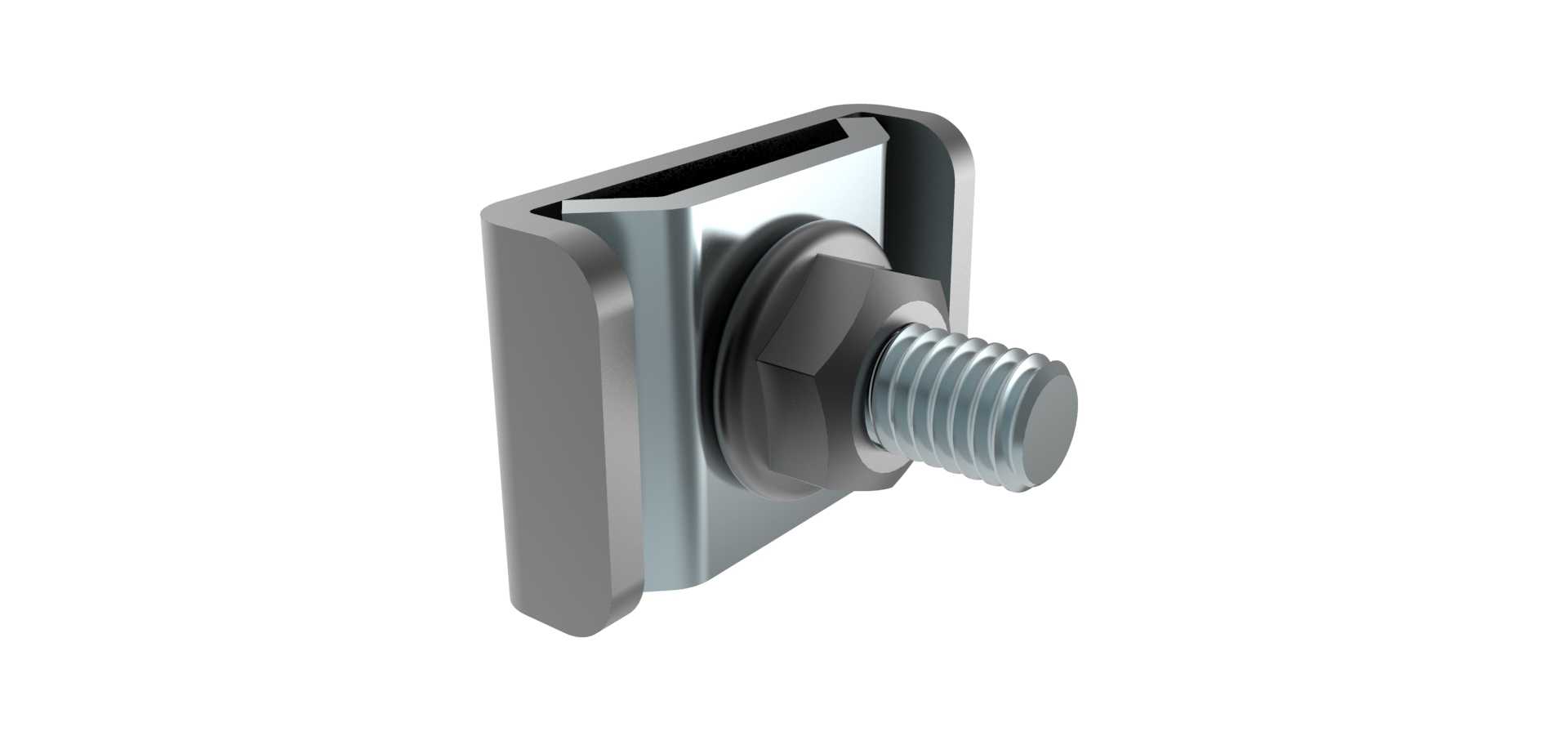

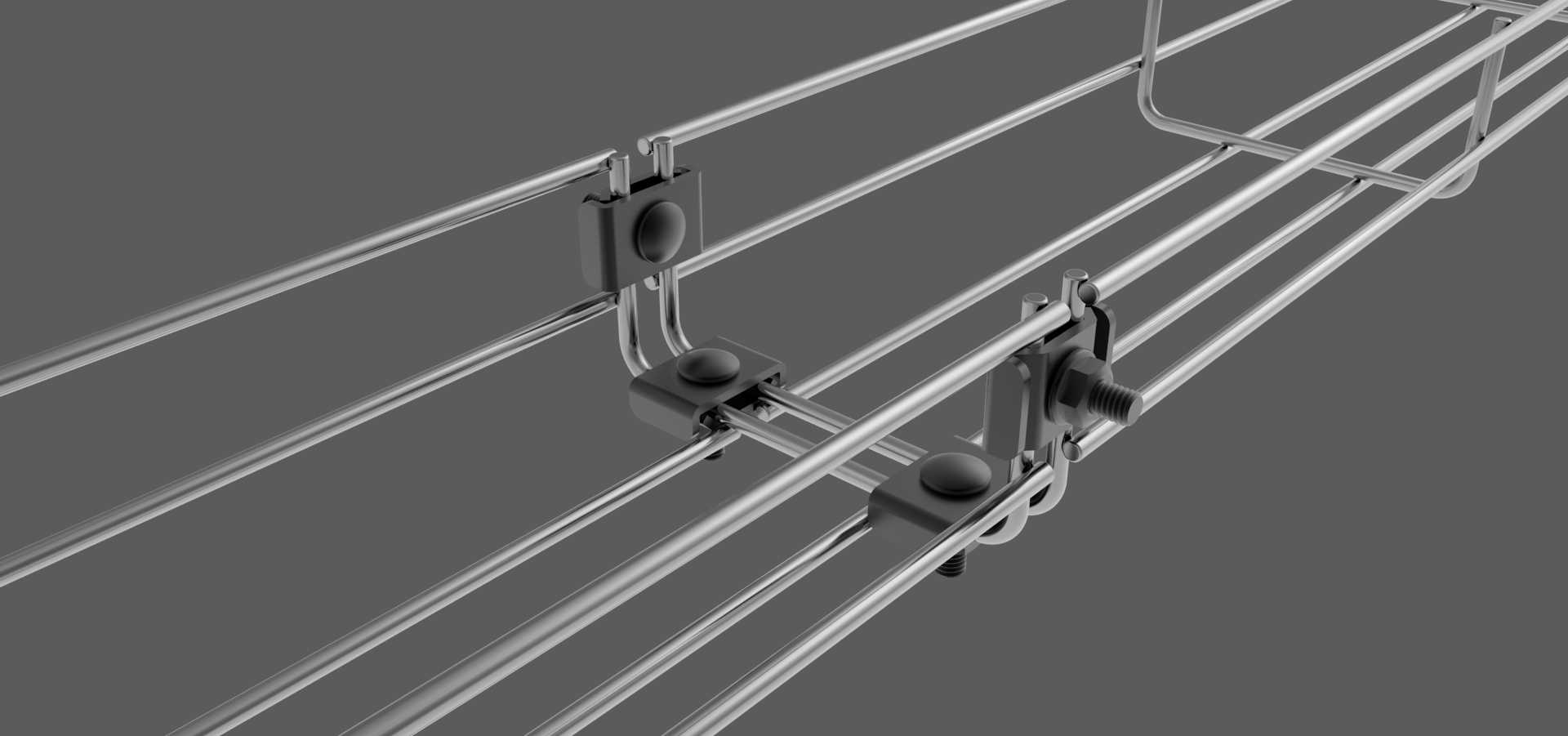

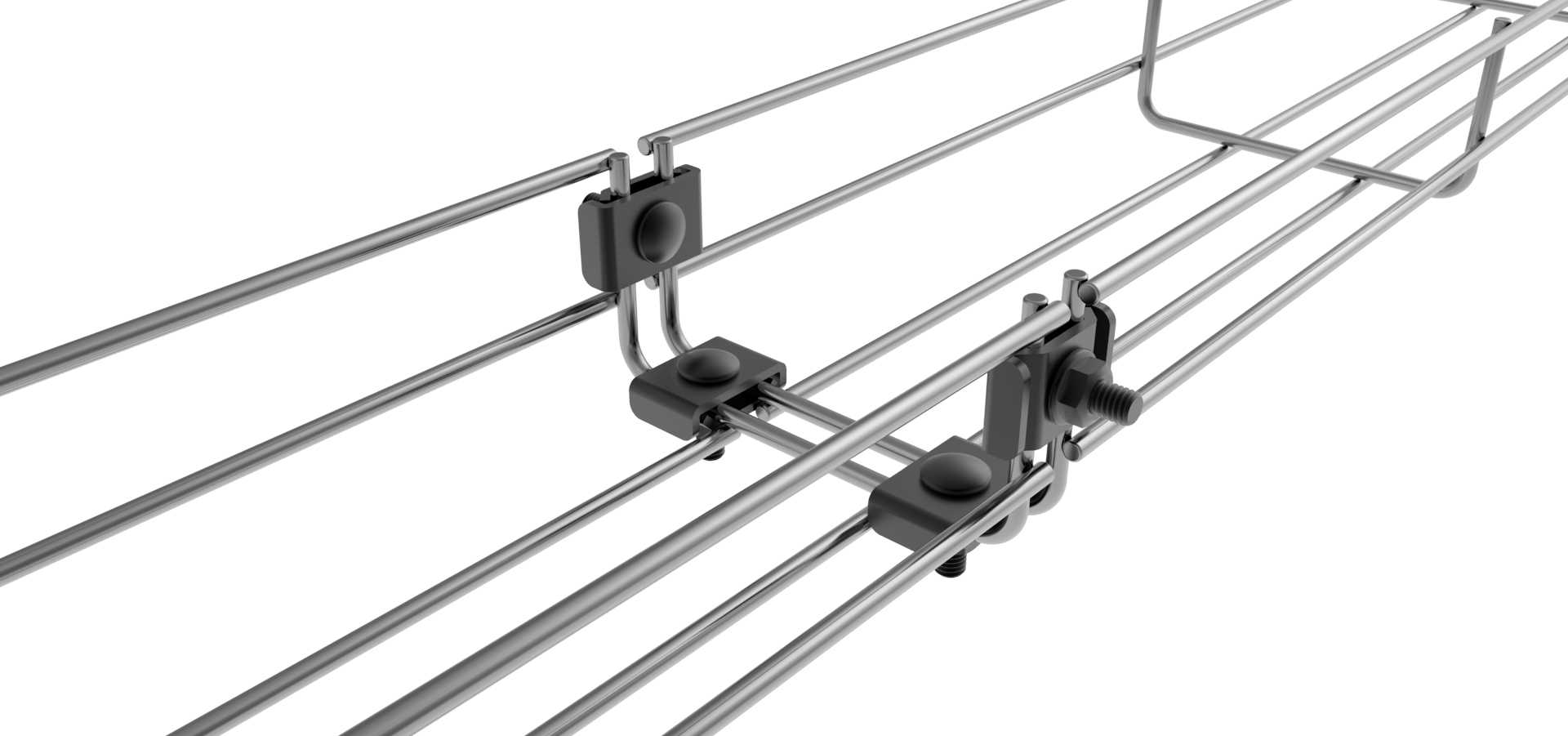

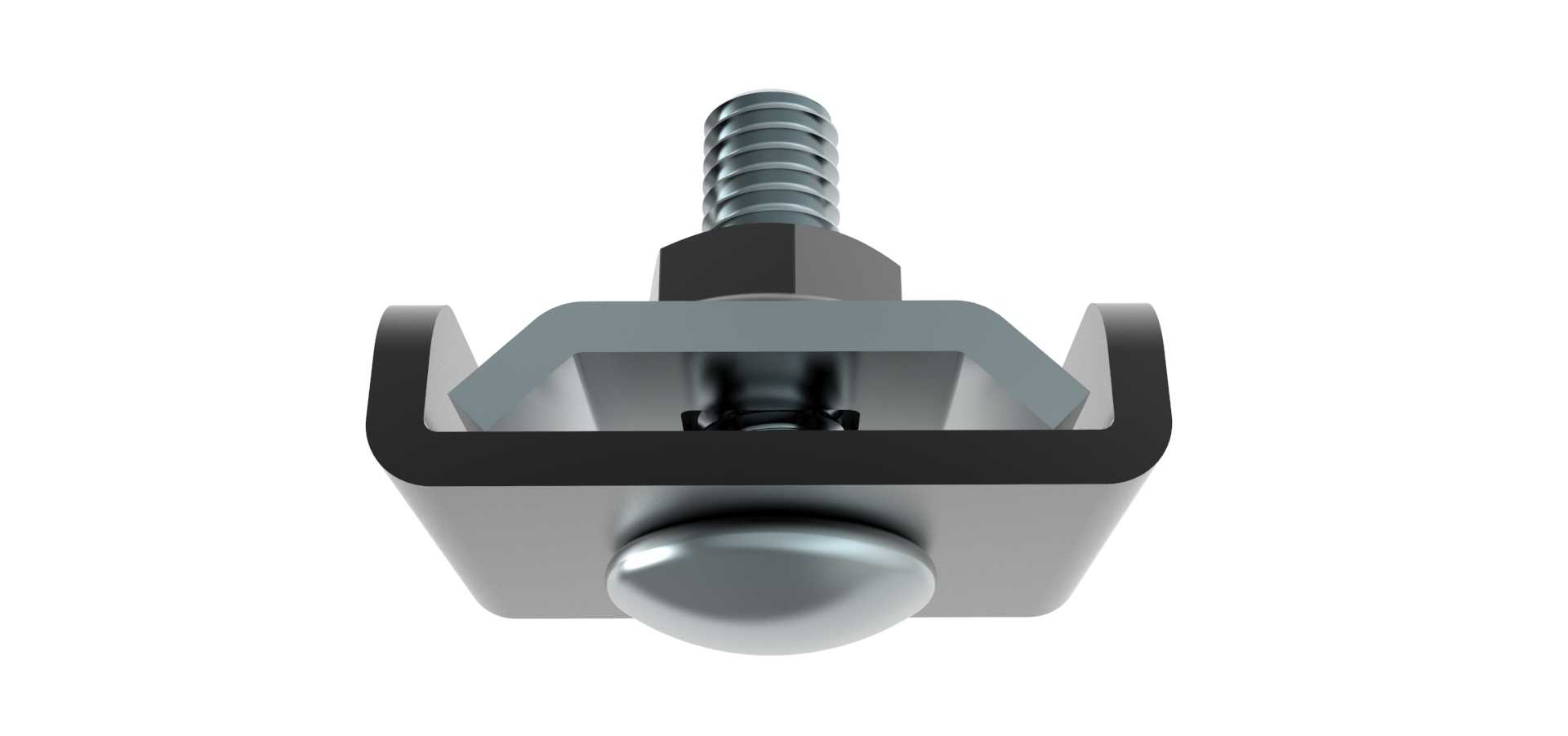

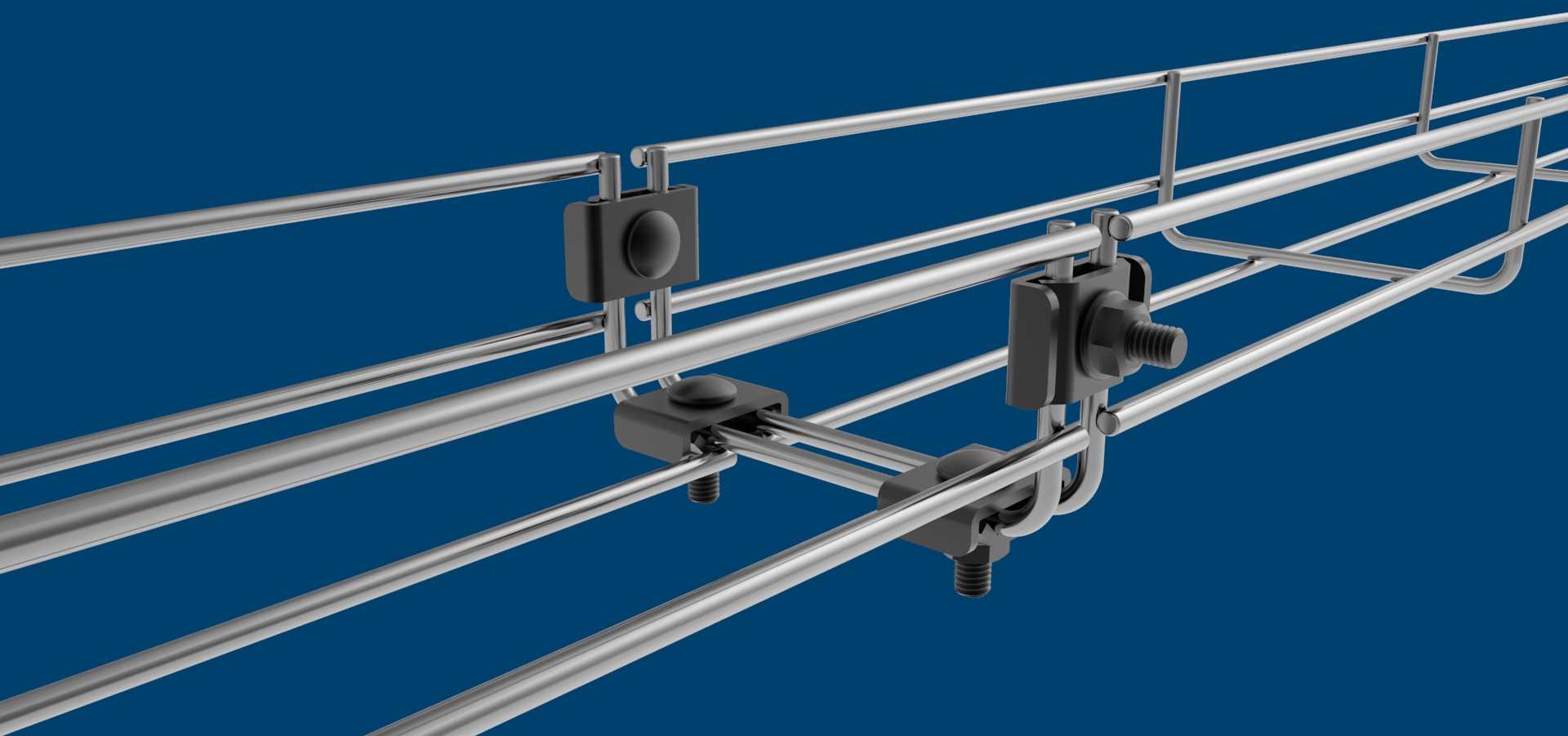

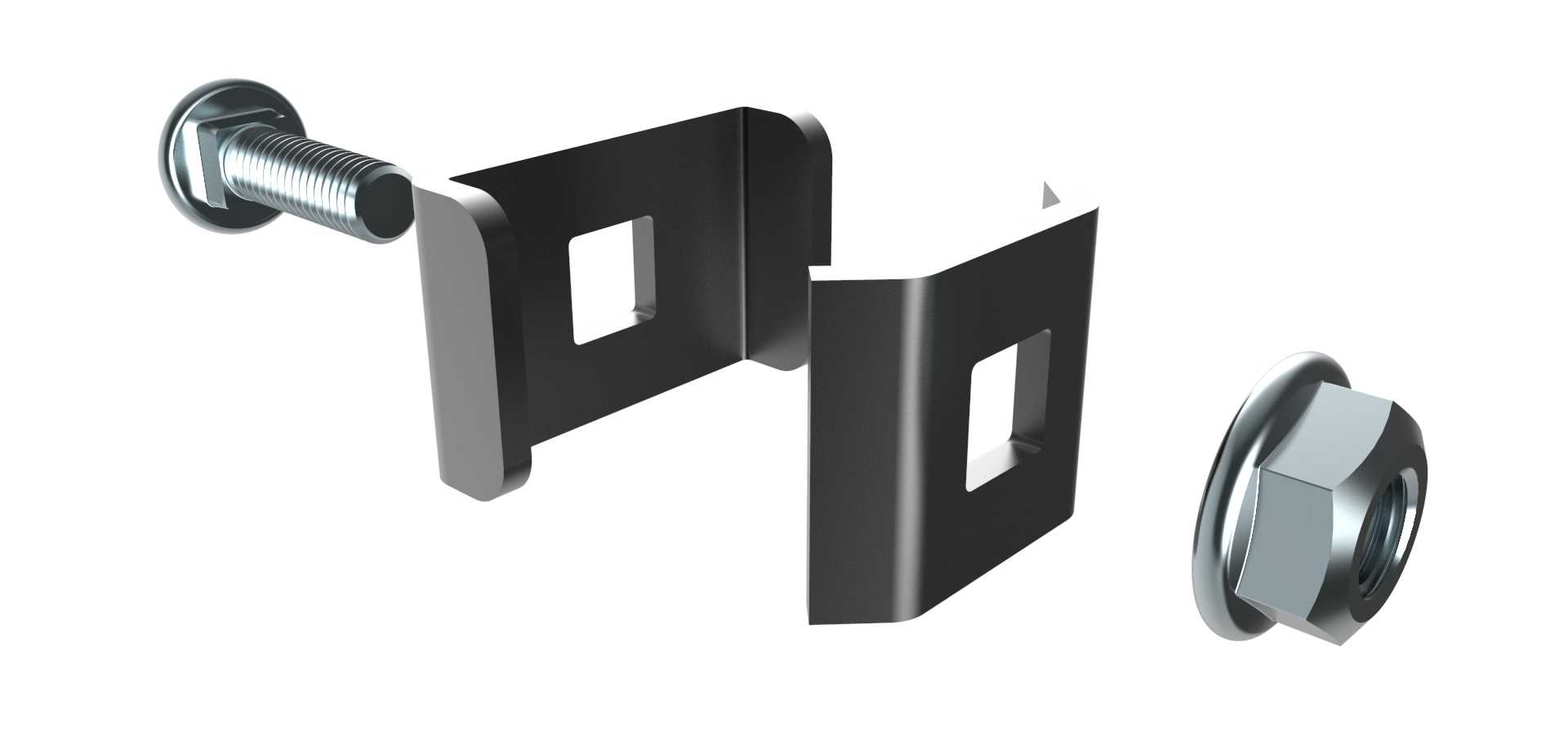

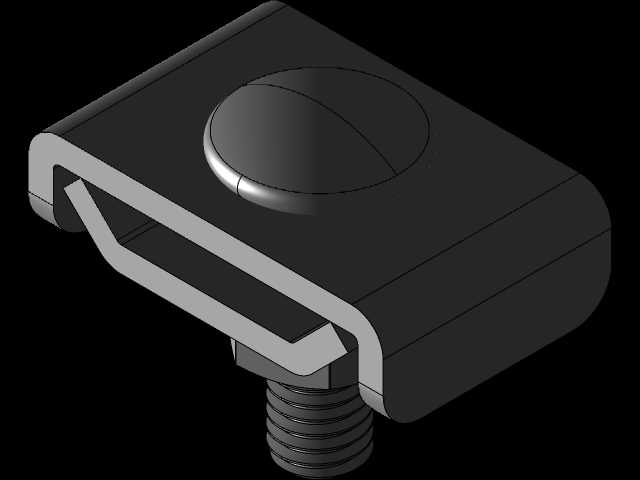

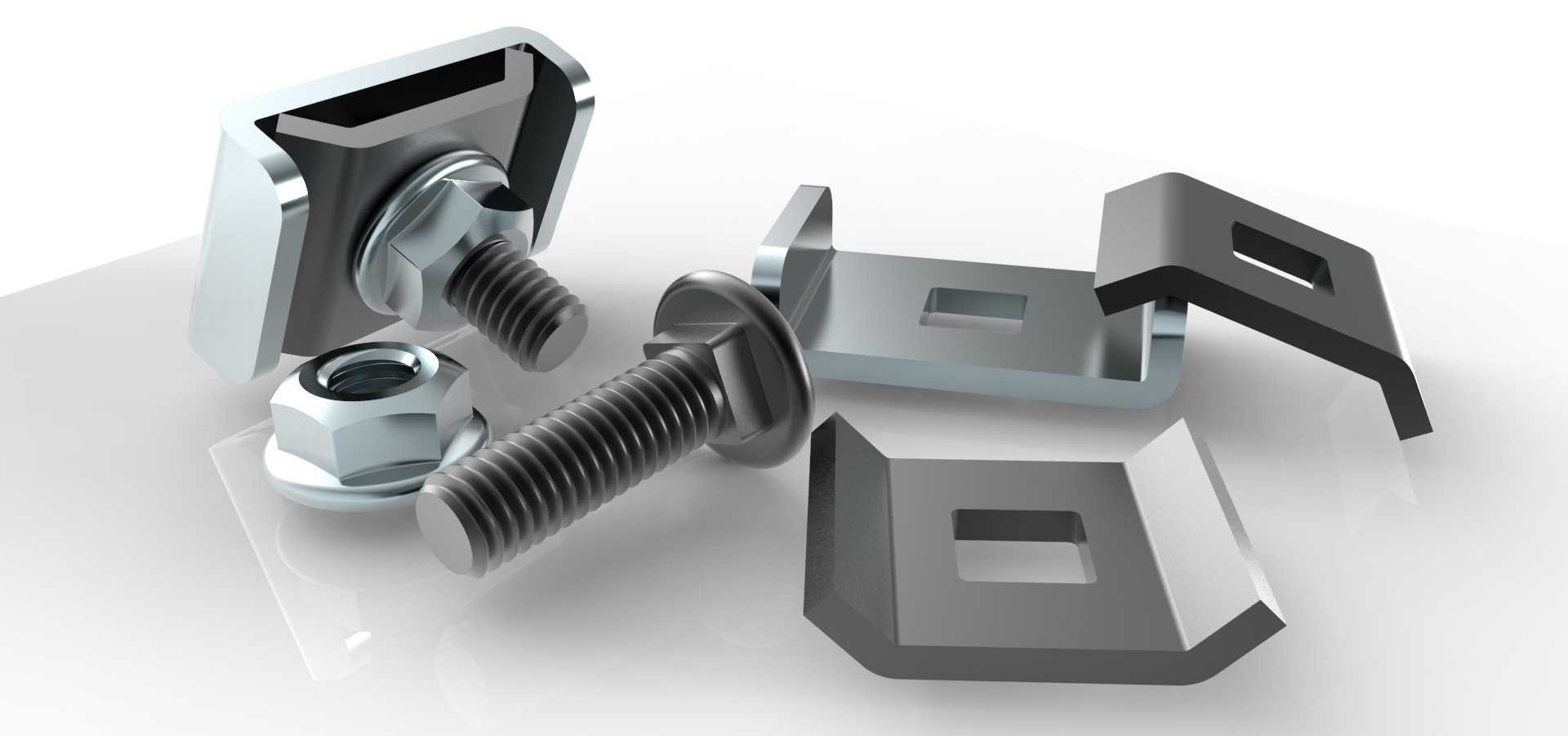

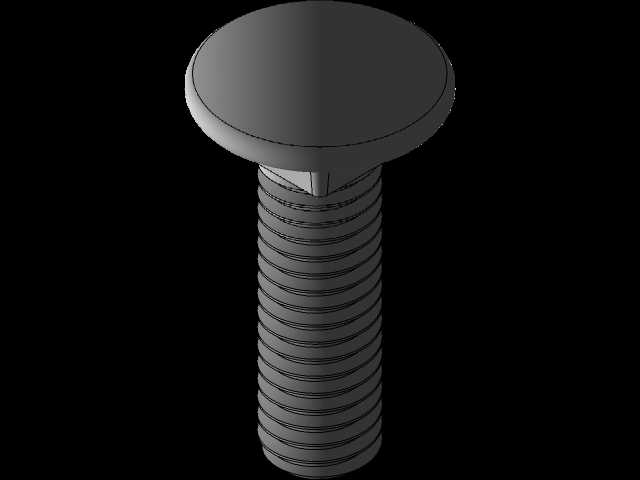

这套紧固组件主要应用于建筑机电安装、数据中心布线、工业厂区配电、轨道交通线缆敷设等场景下的电缆桥架槽体拼接、槽段与支吊架连接、槽体盖板固定等作业环节，是电缆敷设系统中保障槽体结构稳定性、线缆防护完整性的核心连接部件，适配M6规格的安装孔位，可匹配市面上绝大多数常规厚度的镀锌、喷塑、不锈钢材质电缆槽产品。整套组件由带法兰面的锁紧螺栓、法兰防松螺母、异型卡接夹片、定位卡扣四个核心部分构成，各部件结构设计完全围绕电缆槽安装的实际痛点优化：异型卡接夹片采用带方形定位孔的折边结构，安装时可直接卡入电缆槽的侧边翻边位置，方形定位孔与螺栓杆部的方颈结构配合，拧紧螺母时螺栓不会跟转，无需操作人员在槽体内部额外固定螺栓头，大幅降低高空桥架安装的作业难度，减少槽内操作的安全风险。夹片与槽体接触的面做了加宽压边处理，压紧时受力面积更大，不会因为拧紧力过大造成薄钢板材质的槽体翻边变形，同时折边的弧度完全贴合槽体翻边的弯折角度，安装后夹片与槽体完全贴合，不会出现松动移位的问题。带法兰面的螺栓与螺母集成了一体式垫圈结构，无需额外加装平垫、弹垫，法兰面的防滑齿纹在拧紧后可嵌入夹片表面，形成可靠的防松锁止效果，即便在有持续振动的厂房、轨道交通沿线等场景下，也能长期保持锁紧力，避免连接件松动造成槽体移位、盖板脱落的问题。在安装边界上，这套组件适配的槽体翻边厚度范围在1.5mm至4mm之间，可覆盖普通轻型电缆槽到重载型大跨度电缆槽的安装需求，螺栓外露长度经过精准核算，拧紧后螺母外侧的螺栓余长在2至3牙范围内，既保证螺纹啮合长度满足受力要求，又不会因为螺栓过长占用槽内的线缆敷设空间，避免螺栓端头划伤电缆外护套。整套组件的结构做了圆角钝化处理，所有外露边缘都没有尖锐毛刺，安装过程中不会划伤施工人员，也不会对电缆外层绝缘皮造成磨损。在实际布线作业中，这套组件不仅可用于槽段之间的直线拼接，还可配合对应的支架配件完成槽体转弯处、上下爬坡处、变径连接处的紧固固定，相比传统的普通螺栓螺母连接方式，这套卡接式组件不需要在槽体上额外打孔，不会破坏槽体的结构强度与防腐层，安装效率可提升60%以上，同时连接后的结构抗剪切、抗振动性能更优，可长期抵御线缆自重、环境温变、外部振动带来的结构应力，保障电缆桥架系统在全生命周期内的结构可靠性，避免因为连接件失效造成的槽体变形、线缆脱落等安全隐患。
