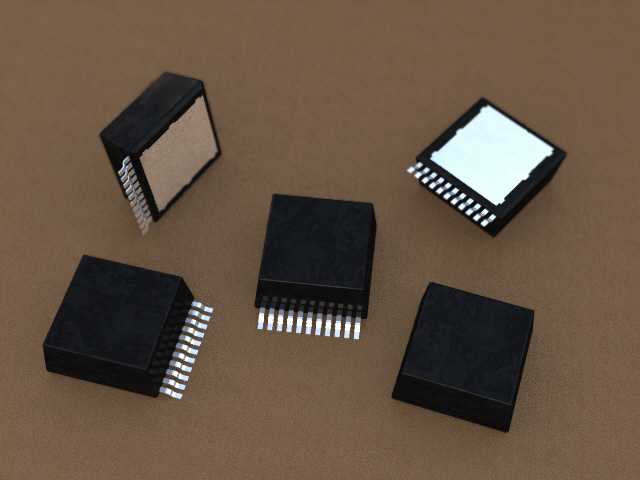

SMD集成电路金属法兰安装封装结构

项目分类:3D模型 发布时间:2021-06-02 ID:190531
  • SMD集成电路金属法兰安装封装结构
  • SMD集成电路金属法兰安装封装结构
  • SMD集成电路金属法兰安装封装结构

这款SMD形式的金属法兰安装封装结构,主要面向高密度集成电路的板级装配场景,广泛应用在工业控制板卡、汽车电子模块、通讯设备主板、电源管理单元等需要高可靠性芯片安装的领域,能够为不同功能的集成电路芯片提供稳定的机械承载、电气绝缘与散热传导载体,解决传统塑封封装在高振动、宽温域工作环境下的固定可靠性不足、散热效率偏低的问题。从实际使用功能来看,该封装结构一方面通过侧面排布的金属引脚实现芯片内部晶圆与外部PCB电路板的电气信号连通,引脚采用等间距排布设计,匹配行业通用的表面贴装焊接工艺公差要求,能够适配常规回流焊、波峰焊的生产流程,不需要额外定制特殊焊接治具;另一方面封装主体侧面延伸的金属法兰结构,能够在完成引脚焊接后,通过额外的锁附点位将封装整体与PCB板或者设备散热壳体进行刚性连接,大幅提升芯片在强振动工况下的连接牢固度,同时金属法兰直接与芯片内部的散热衬底连通,能够将芯片工作产生的热量快速传导到外部散热结构上,降低芯片结温,提升长期工作的稳定性。在设计思路上,该封装采用方形主体结构,最大化利用PCB板的贴装面积,在有限的投影尺寸内排布足够数量的信号引脚,同时将金属法兰与封装主体做一体化成型设计,减少额外装配零件带来的公差累积,引脚采用预成型打弯处理,保证贴装时每个引脚都能与PCB焊盘充分接触,降低虚焊风险;封装的绝缘主体采用耐高温绝缘复合材料,能够承受焊接过程中的高温冲击,同时在长期工作环境下不会出现绝缘性能下降、材质脆化的问题。在外形尺寸与安装边界上,该封装主体为规整方形结构,引脚从封装单侧平行引出,引脚末端处于同一水平平面,贴装时占用的PCB板面积略大于封装主体投影面积,金属法兰的安装孔位处于封装主体外侧,不会与周边排布的其他电子元器件产生干涉,设计时预留的焊接安全间隙符合常规PCB Layout的间距规范,法兰锁附时的压力不会传递到封装内部的晶圆结构,避免应力过大导致的芯片损坏。
