表面贴装型集成电路封装结构设计

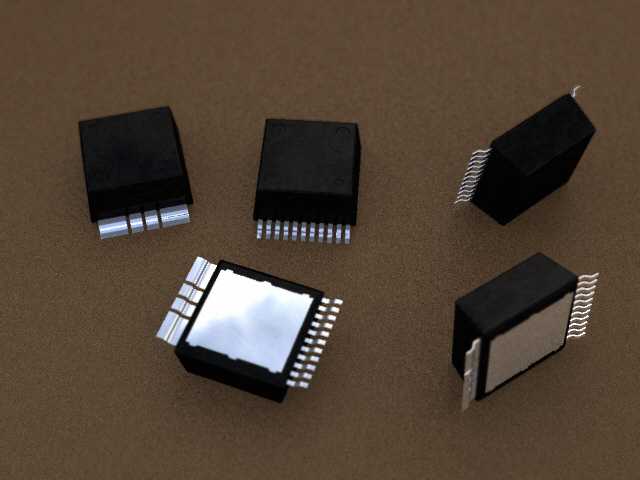

本次设计的表面贴装型集成电路封装，主要面向消费电子、工业控制、汽车电子等领域的电路板组装场景，是承载半导体芯片、实现芯片与外部电路电气连接与物理防护的核心结构件。在实际生产应用中，这类封装可直接通过回流焊工艺贴装在PCB板表面，无需在电路板上开设插装通孔，能够大幅提升电路板的布线密度，缩小终端电子产品的整体体积，适配当下电子产品轻量化、小型化的发展趋势。从功能特性来看，该系列封装覆盖多引脚规格，不同引脚数的封装可适配不同功能复杂度的集成电路芯片，既可以承载电源管理类芯片，也可适配信号处理、驱动类芯片的封装需求；封装主体采用耐高温工程塑料注塑成型，具备优异的绝缘性能与耐温特性，能够承受表面贴装工艺过程中的高温回流环境，同时可以隔绝外界水汽、粉尘对内部芯片的侵蚀，提升芯片在复杂工况下的运行稳定性；引脚部分采用高导电率铜合金材质，表面做镀锡处理，既保证了电气连接的导通可靠性，也具备良好的焊接润湿性，能够有效降低虚焊、脱焊的不良率。在设计思路上，首先围绕芯片的承载需求规划内部腔体尺寸，预留足够的芯片贴装与键合空间，保证芯片装片、引线键合工序的操作余量；其次针对引脚的共面度做重点管控，保证所有引脚底部处于同一平面，公差控制在贴装工艺允许的范围内，避免因引脚高度差导致的焊接不良；同时在封装本体的边角位置做圆弧过渡处理，减少注塑过程中的应力集中，也避免生产转运过程中边角磕碰产生碎屑影响贴装质量。外形尺寸与安装边界方面，不同引脚规格的封装本体长宽尺寸根据引脚数量做对应匹配，引脚间距符合行业通用的表面贴装封装标准，能够适配常规的SMT贴装吸嘴取料尺寸，无需定制特殊吸嘴即可完成自动化贴装；封装安装后的整体高度控制在较低区间，不会占用过多的板上垂直空间，可适配薄型化电子产品的内部堆叠设计需求；引脚向外延伸的长度经过反复验证，既保证焊接时焊锡能够充分浸润引脚形成可靠焊点，也不会因引脚过长导致相邻引脚之间出现焊锡桥连短路的问题，同时封装底部预留的散热裸露焊盘，可直接与PCB板上的散热铜箔连接，将芯片工作时产生的热量快速传导至电路板散出，提升芯片的持续负载工作能力。
