正交嵌套式亥姆霍兹线圈磁场发生装置

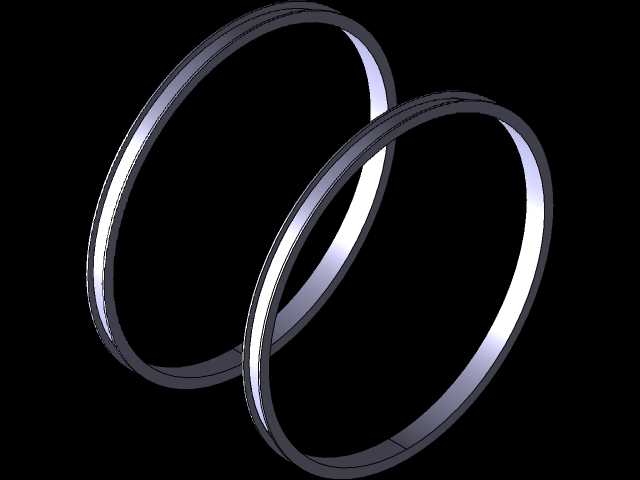

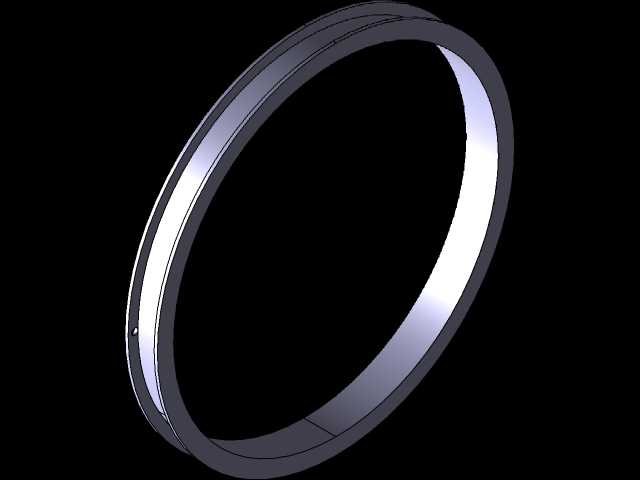

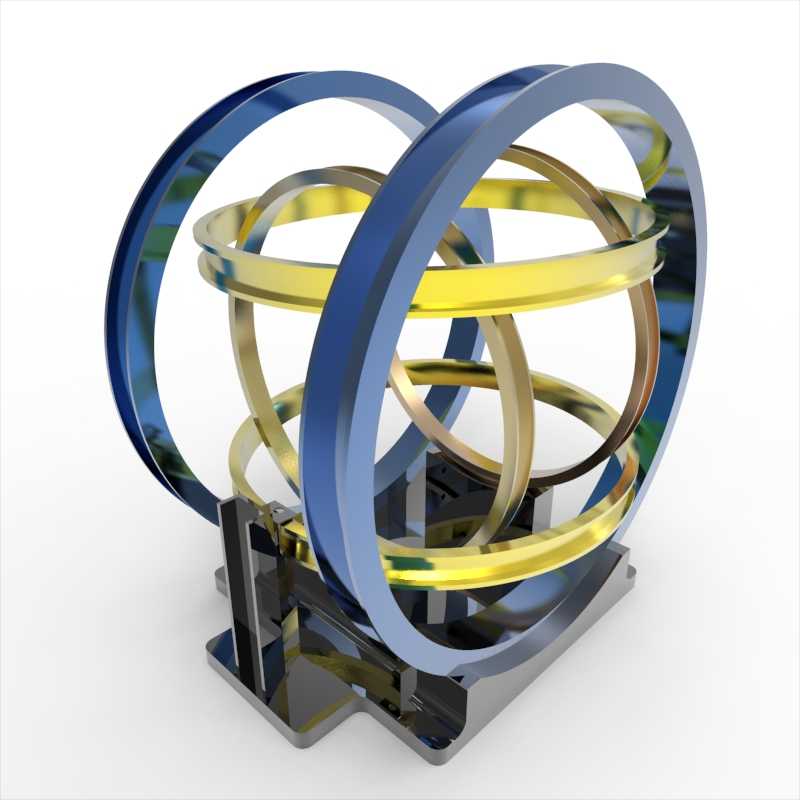

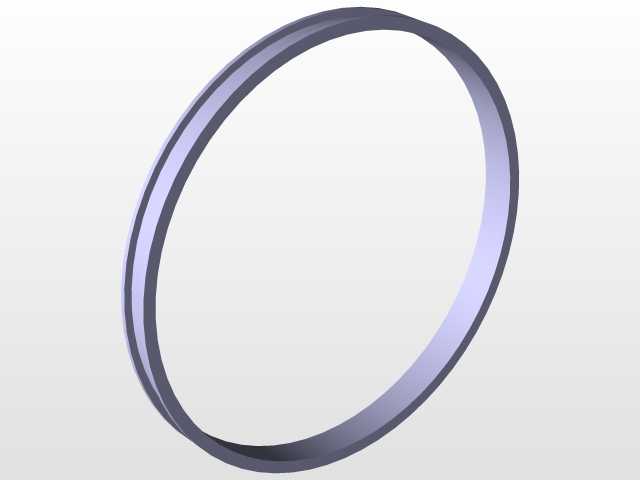

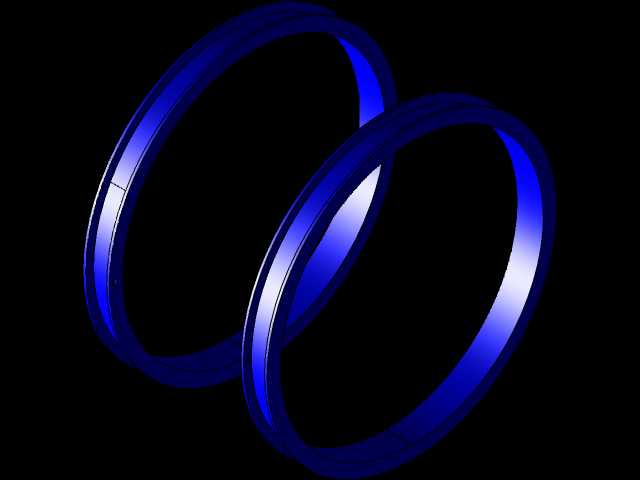

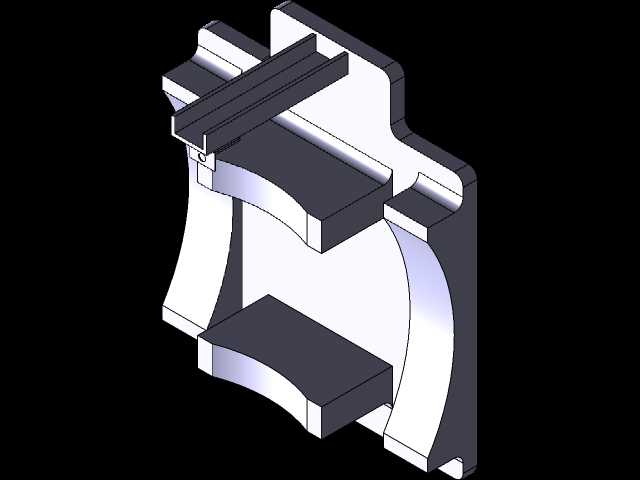

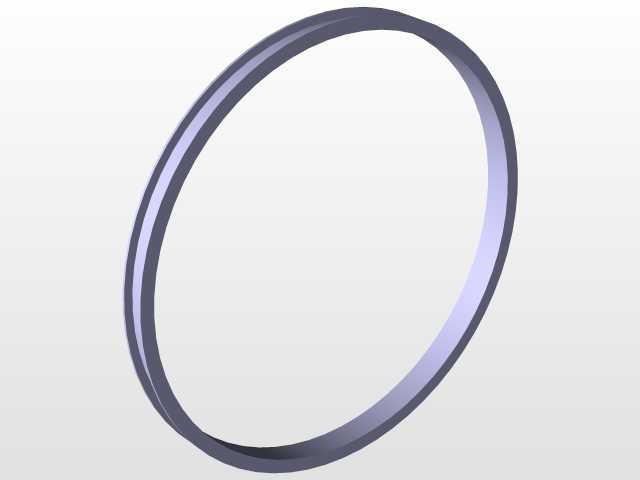

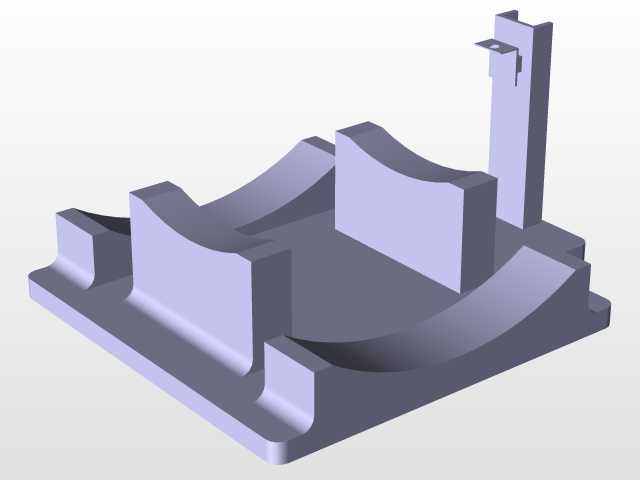

这套正交嵌套结构的亥姆霍兹线圈装置，核心应用场景覆盖高校物理电磁学实验教学、精密磁传感器校准测试、弱磁环境模拟实验、材料磁特性检测等多个专业领域，是电磁实验与磁性能测试环节中构建可控均匀磁场的核心硬件载体。装置的核心用途是在中心限定区域内生成均匀度极高的可控磁场，能够为磁阻传感器、霍尔元件、磁通门等各类磁敏器件提供标准测试磁场环境，也可用于开展生物磁学效应研究、弱磁屏蔽效果验证、电磁兼容相关测试等工作，相比单轴亥姆霍兹线圈，多轴嵌套的结构可以实现任意方向的磁场矢量合成，满足更复杂的磁场模拟需求。从功能特性来看，该装置采用三组正交分布的环形线圈嵌套设计，每一组同轴配对的线圈都经过精准的间距匹配，确保线圈间距与线圈半径保持最优比例，让中心区域的磁场均匀度达到实验要求，不同组线圈分别负责X、Y、Z三个轴向的磁场输出，通过给不同轴向线圈通入对应比例的电流，即可在中心工作区合成任意方向、指定强度的稳定磁场，线圈骨架采用非导磁高强度材质加工，避免自身材质对磁场分布造成干扰，底部的支撑底座做了重心优化设计，保证整套嵌套线圈的结构稳定性，避免线圈形变影响磁场精度。在设计思路上，该装置优先保障中心工作区的磁场均匀性，所有线圈的绕制区域、同轴度、配对间距都经过严格的参数校核，外层大尺寸线圈负责覆盖更大的均匀场范围，内层小尺寸线圈用于提升中心区域的磁场强度与调节精度，不同层级线圈之间预留足够的绝缘间隙与安装空间，避免线圈之间出现电磁干扰或者结构干涉，线圈的接线端统一集成到底座侧面的接线区域，方便外部电源的接线与电流调控，整体结构无额外导磁构件，从根源上减少杂散磁场对目标均匀场的干扰。从外形尺寸与安装边界来看，整套装置的最大外轮廓由最外层线圈的直径决定，底座的安装 footprint 略大于外层线圈的投影范围，安装时需要预留足够的操作空间用于接线与被测件放置，中心均匀磁场区域位于整套线圈的几何中心位置，放置被测件时需要确保待测部件处于该中心区域内，才能获得符合精度要求的均匀磁场环境，底座预留了标准安装孔位，可以直接固定在光学实验平台或者专用测试工作台上，安装面的平面度经过校准，保证线圈组的正交精度不会因安装倾斜出现偏差。
