户外敞开式115kV高压变电站整体结构

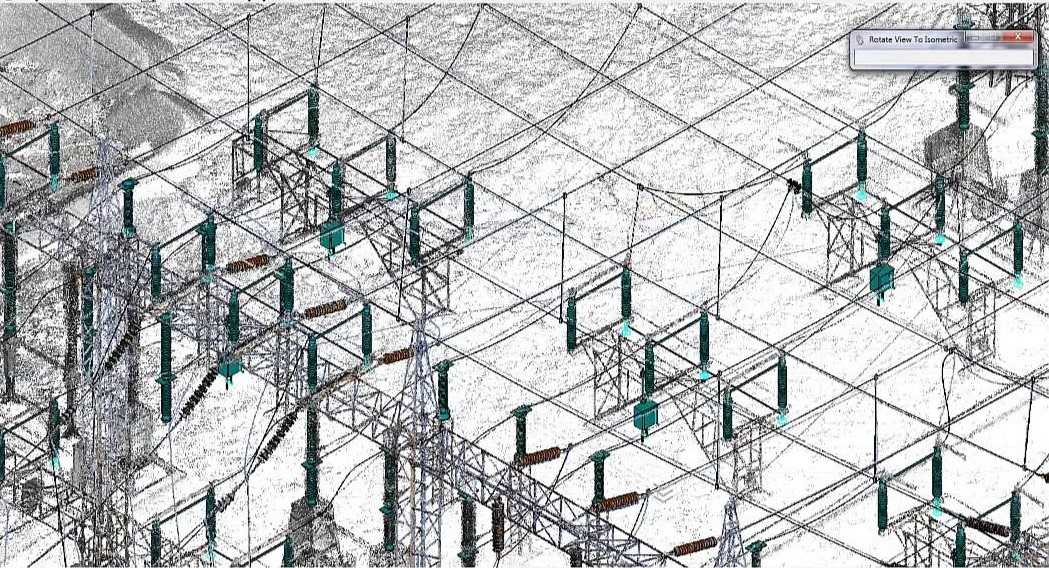

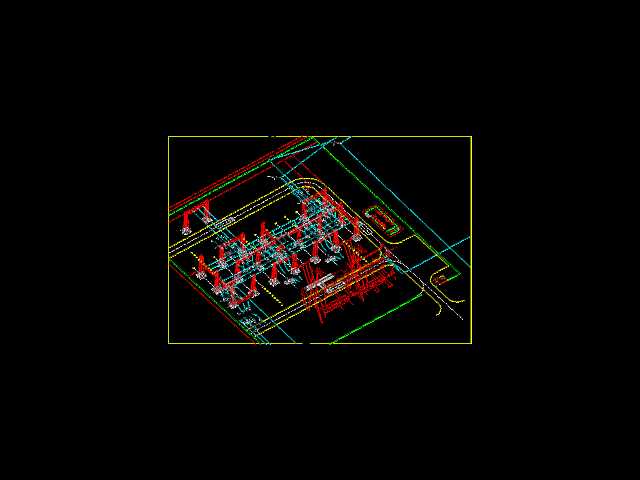

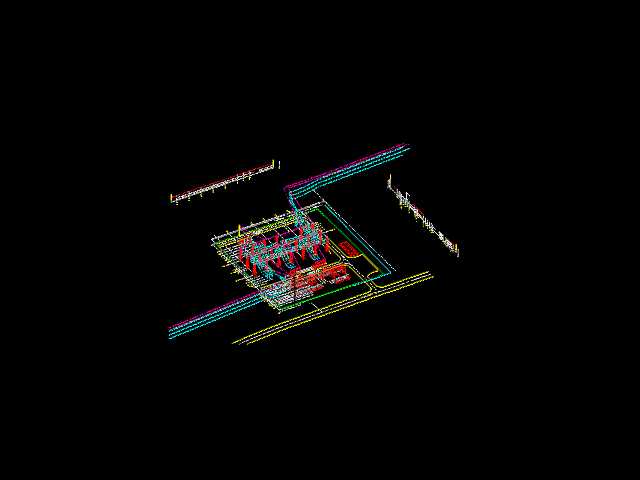

该三维模型还原的是户外敞开式115kV高压变电站的完整场域布局，这类变电站是区域输配电网络中的核心电压转换节点，主要应用于城市近郊、工业聚集区的高压电能中转场景，承担着将上游115kV高压输电线路的电能降压至下级配电电压等级，再分配至周边工业用户、城市配电网的核心功能，是连接长距离高压输电干线与终端配电网络的关键枢纽。模型完整复现了变电站内的核心设备排布与场域结构，包含多组敞开式高压断路器、隔离开关、电流电压互感器、母线构架、架空引流线、设备支撑钢构等核心组成部分，所有设备的相对位置、连接逻辑均按照实际户外变电站的布置规范搭建，清晰展现了高压场区内的设备分层布局：上层为架空母线与引流线构成的高压输电通路，中层为各类开关、互感器等一次设备的操作与安装层，下层为设备支撑基础与巡检通道的预留空间。从设计思路来看，该模型严格遵循高压输变电场的安全距离规范，不同带电设备之间、带电体与接地构架之间均预留了符合行业标准的安全绝缘间隙，设备排布按照输配电的流向依次设置进线间隔、母线间隔、出线间隔，既满足高压电能的通断、计量、保护功能需求，也预留了后期设备检修、运维操作的足够空间，避免设备布置过密带来的安全隐患。在外形与安装边界层面，模型还原了各类设备的实际外形比例：高压支柱绝缘子按照115kV电压等级的绝缘高度设置，设备支架采用钢结构桁架形式，高度满足地面作业的安全距离要求，整个站区的设备排布边界清晰，进线侧与出线侧的引线方向明确，可直观展现变电站从高压进线到降压分配的完整电能流向，能够用于电力工程的场域布局演示、运维人员的设备认知培训、新建变电站的布置方案参考，帮助相关人员直观理解敞开式高压变电站的结构逻辑与设备连接关系，清晰呈现不同功能设备在站区内的定位与作用，还原户外高压变电站的真实场域特征。
