室外高压空气变电站组件BIM设计

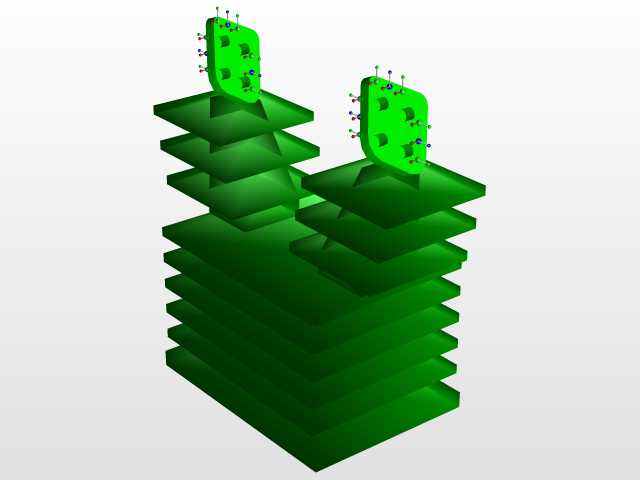

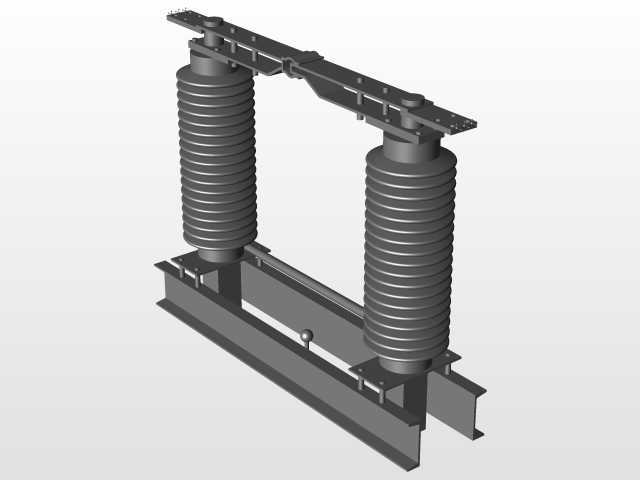

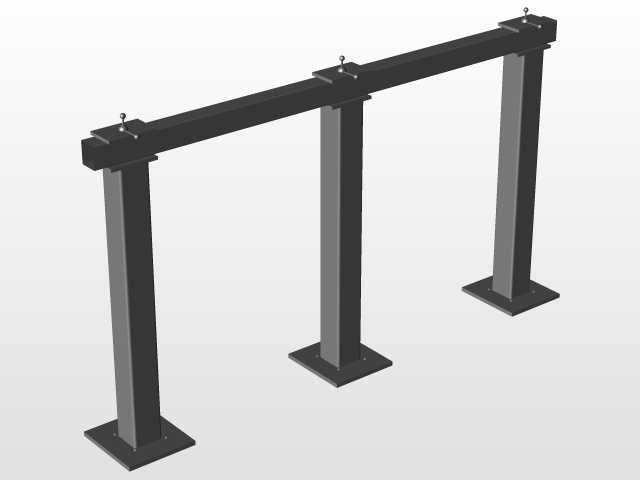

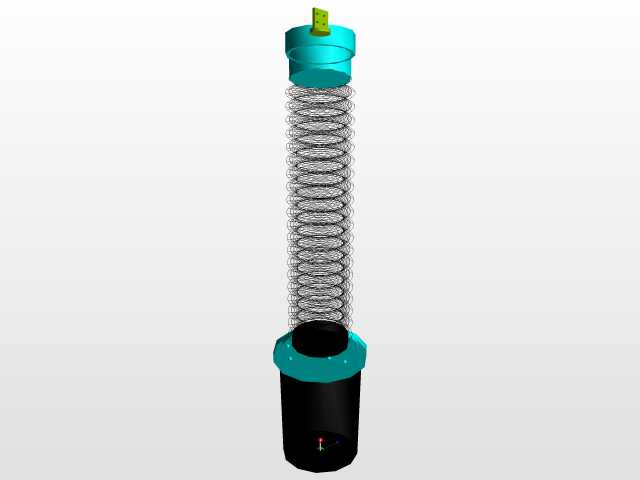

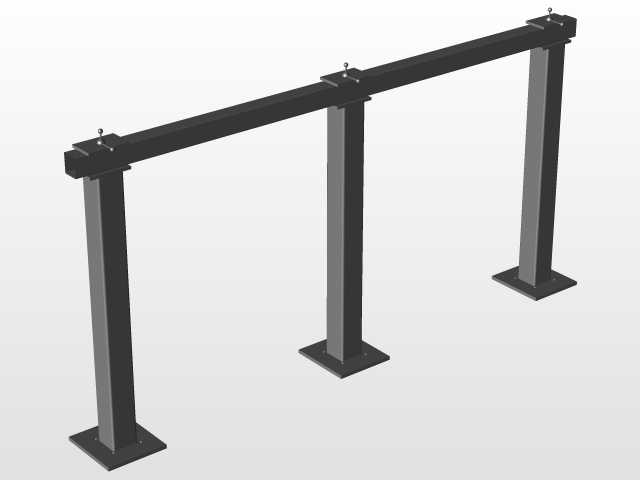

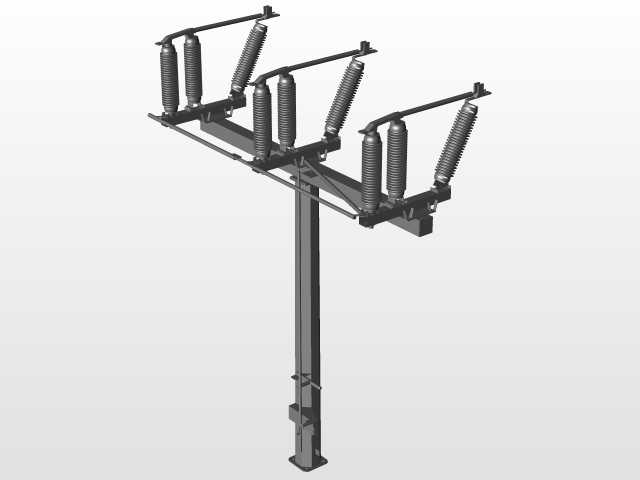

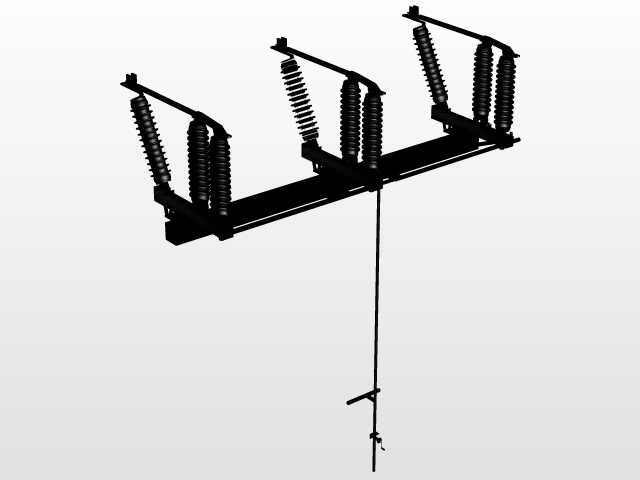

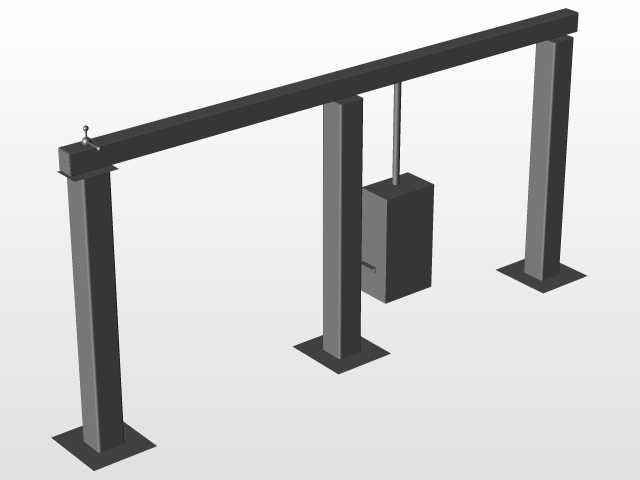

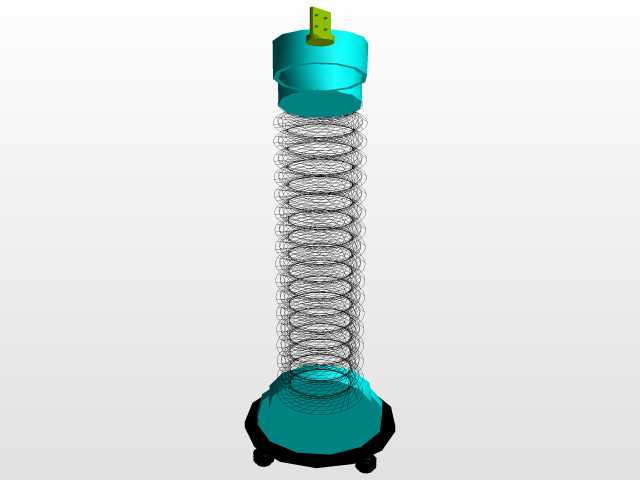

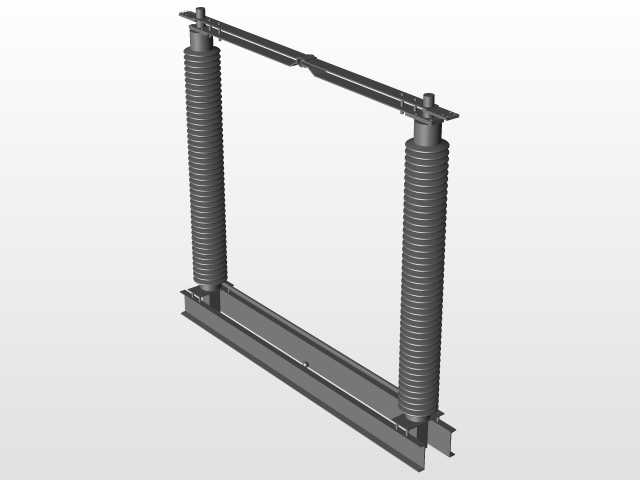

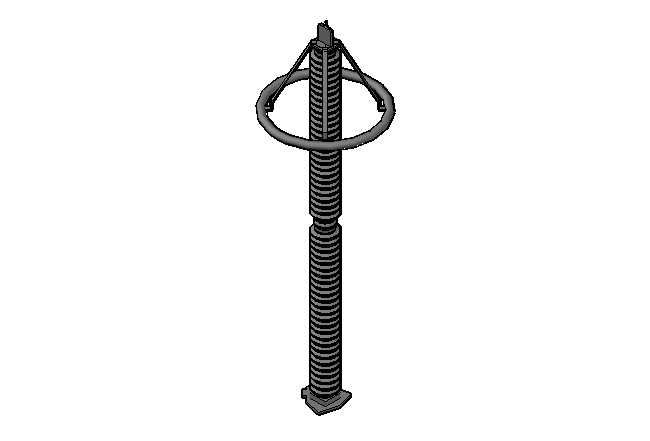

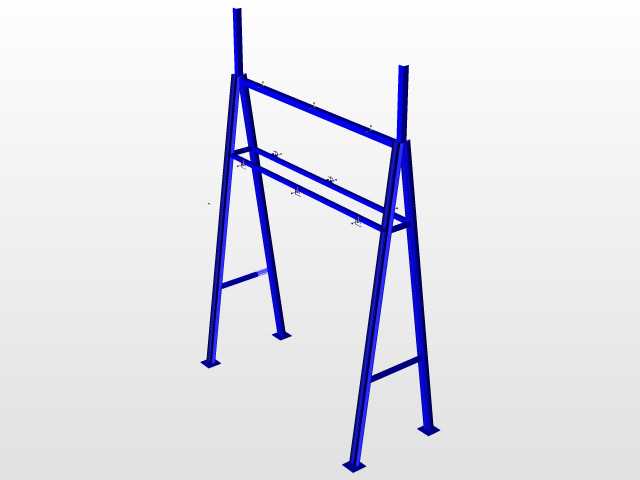

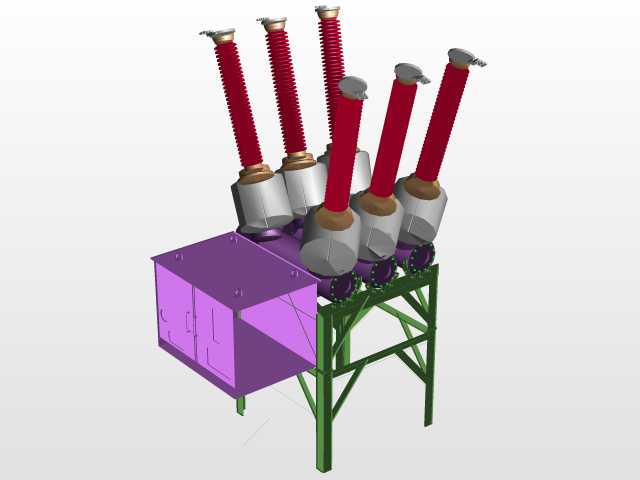

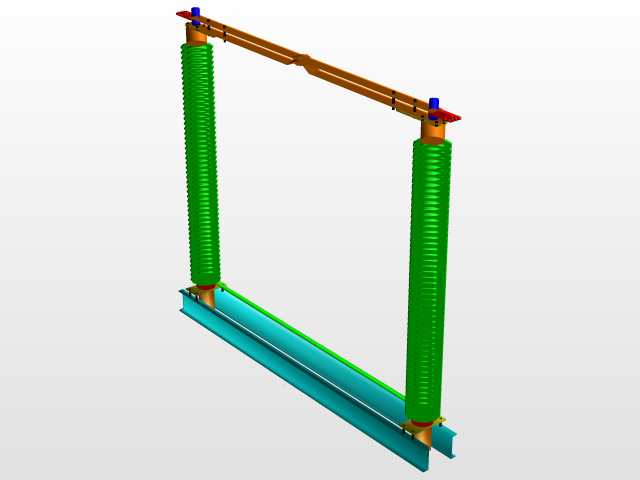

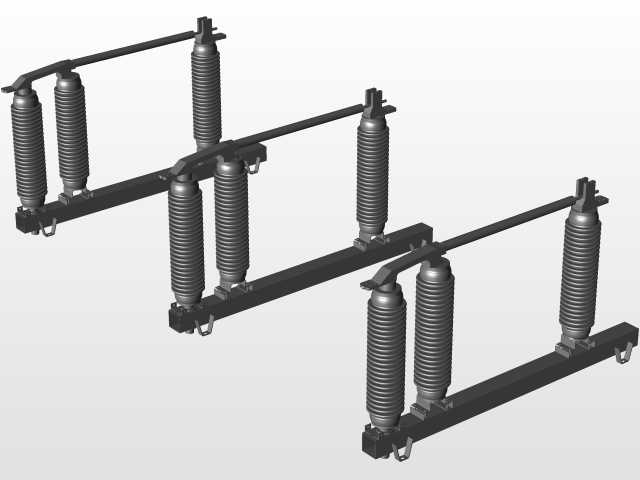

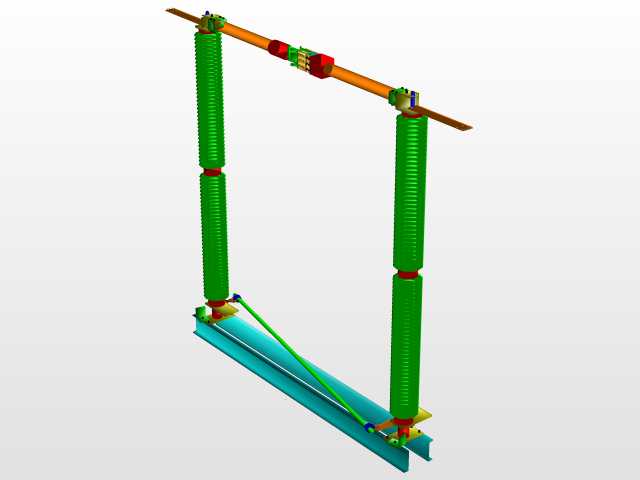

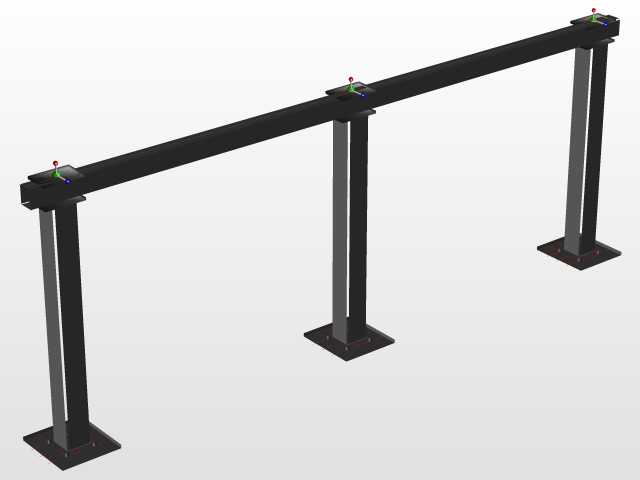

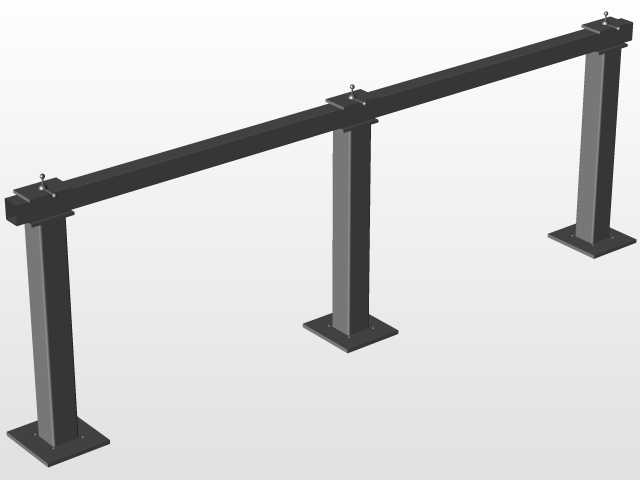

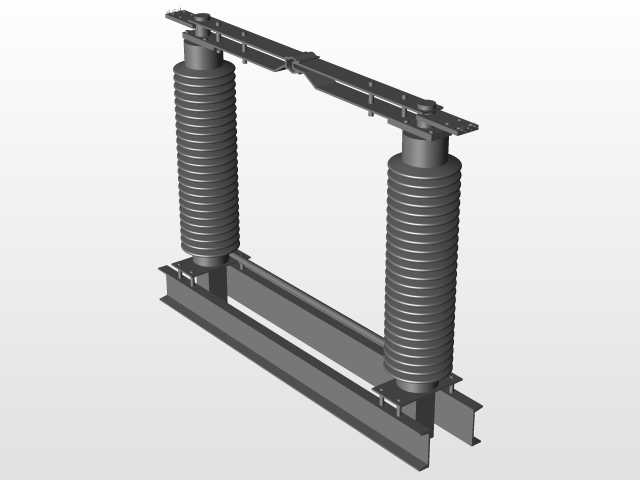

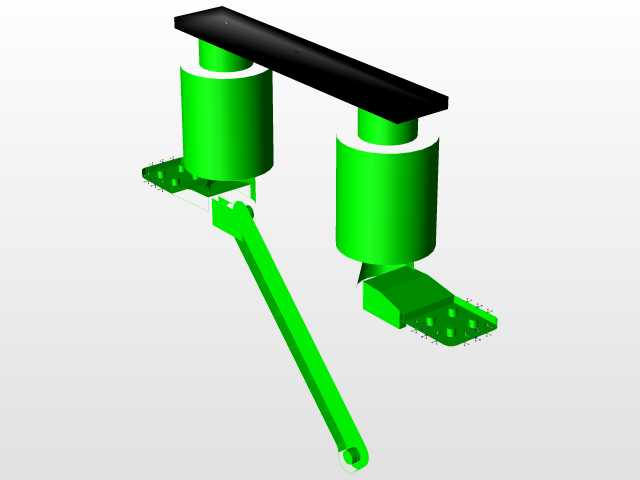

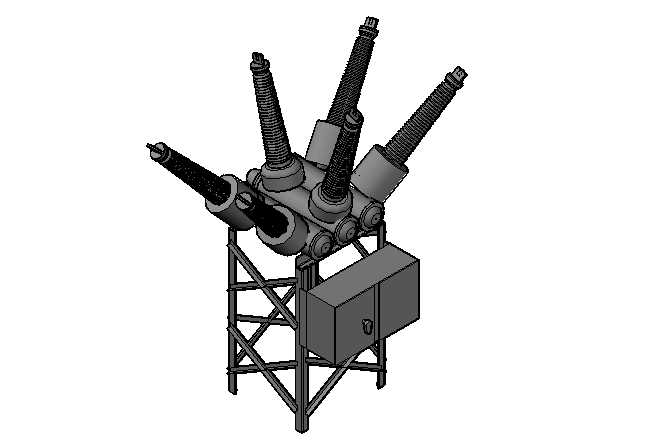

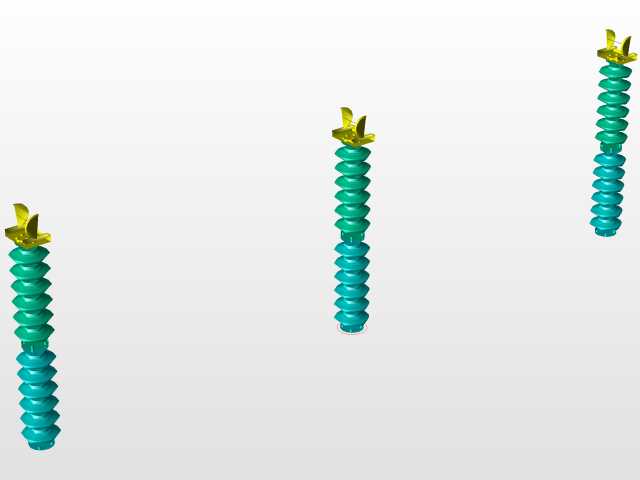

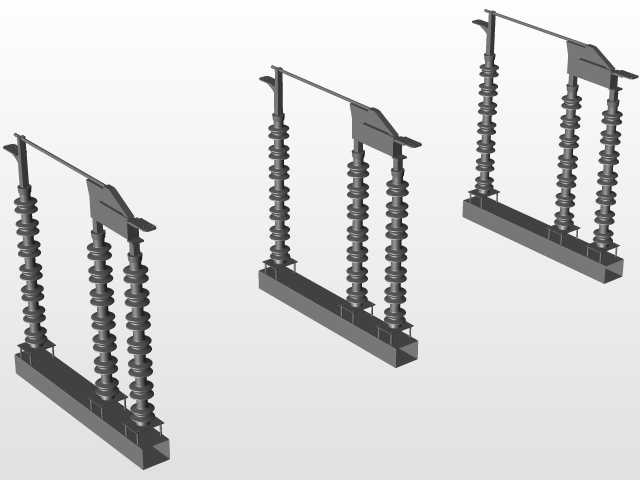

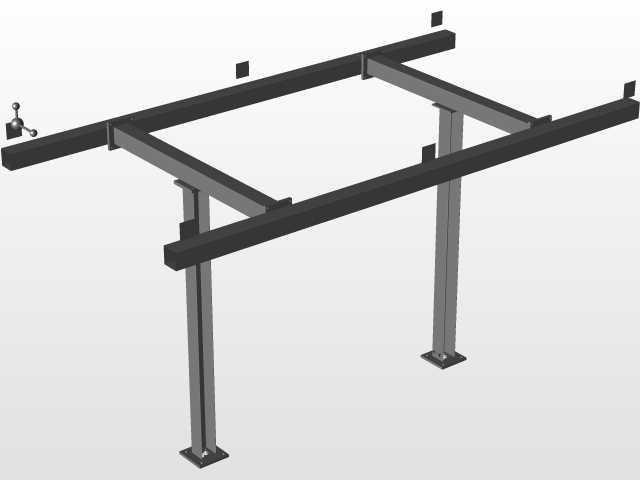

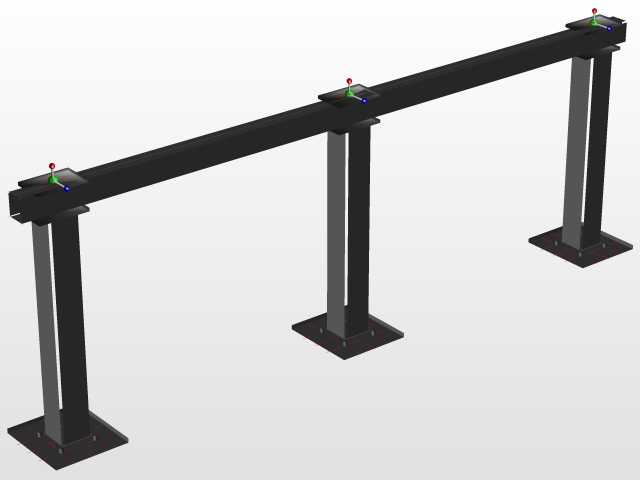

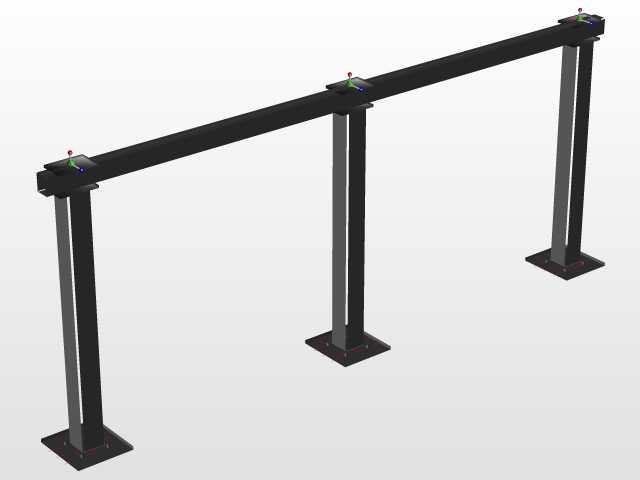

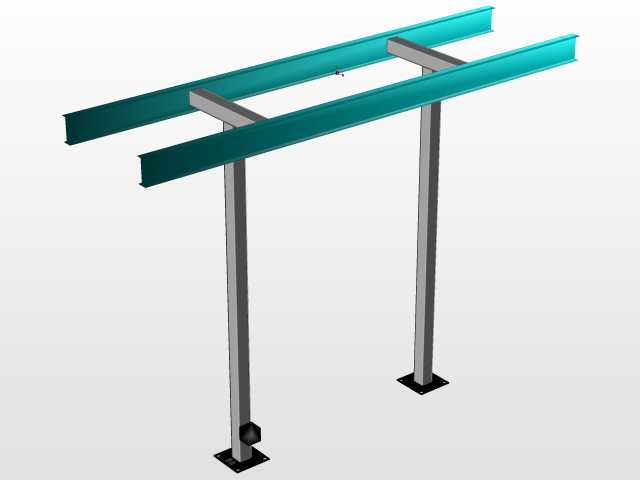

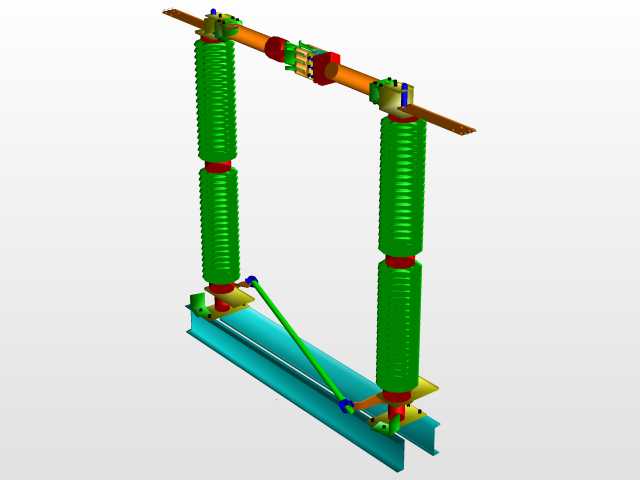

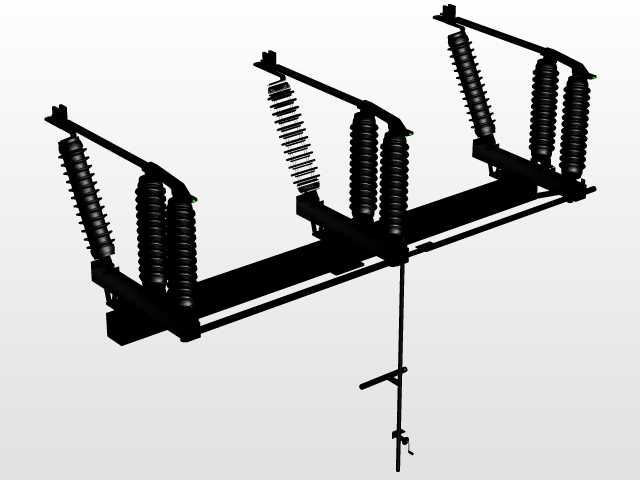

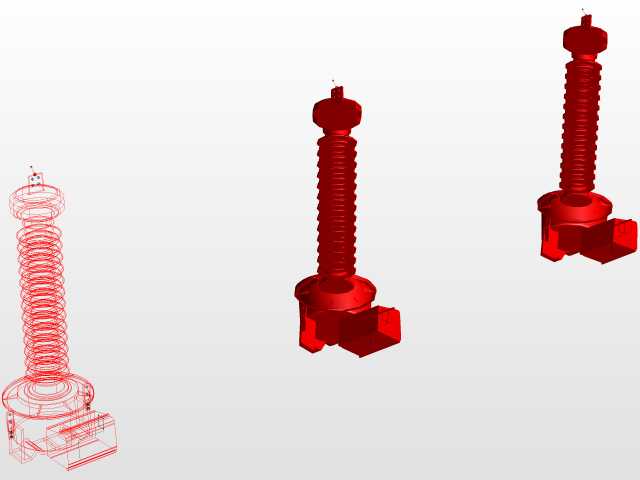

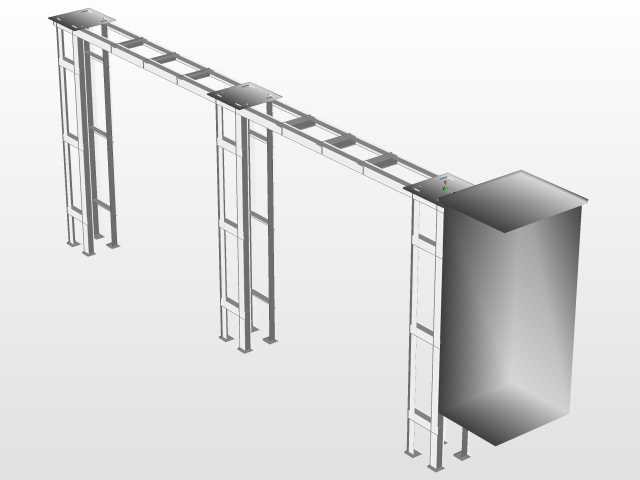

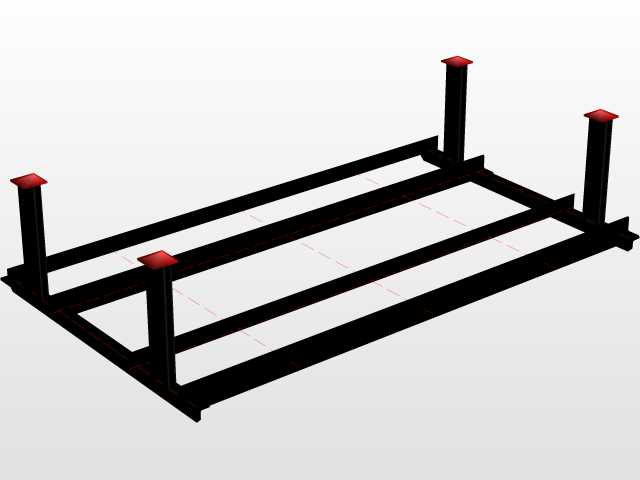

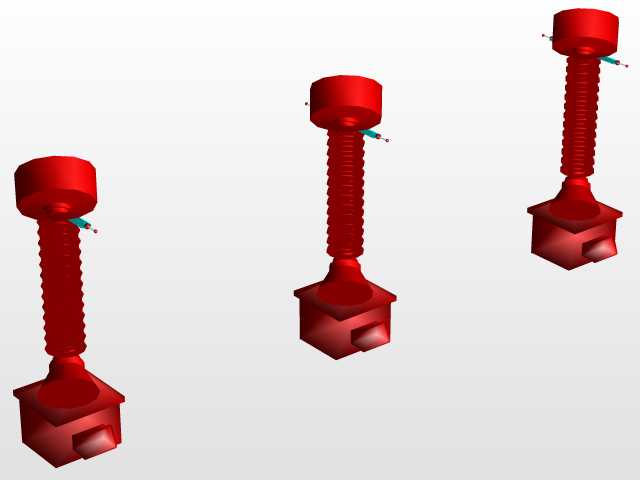

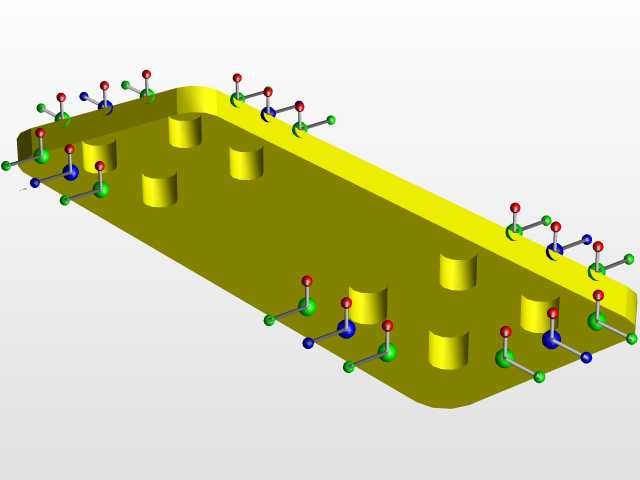

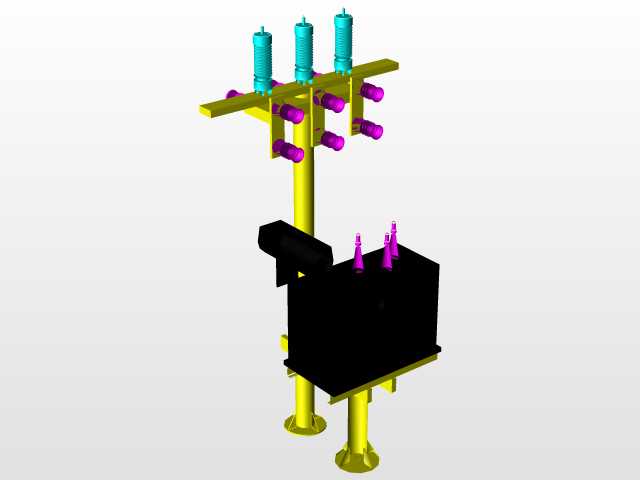

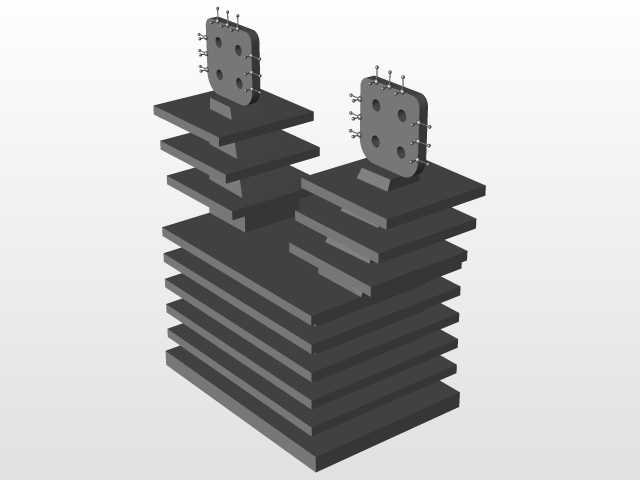

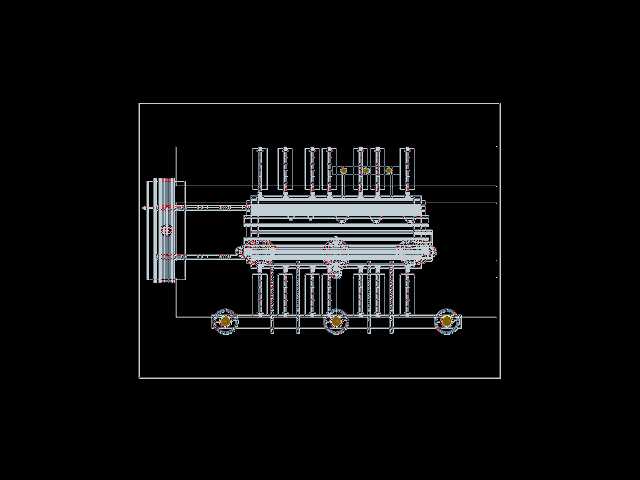

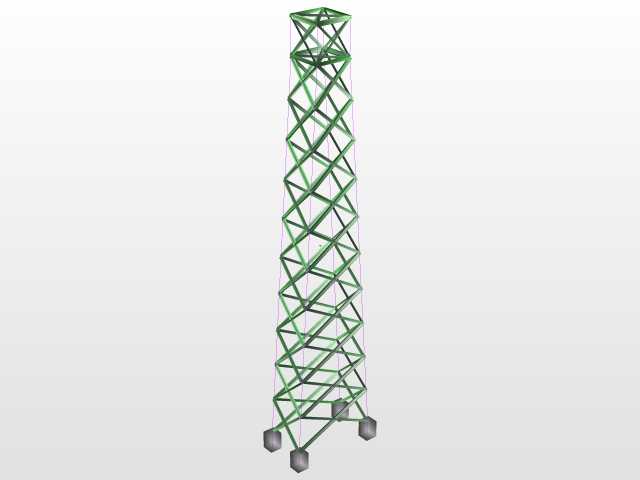

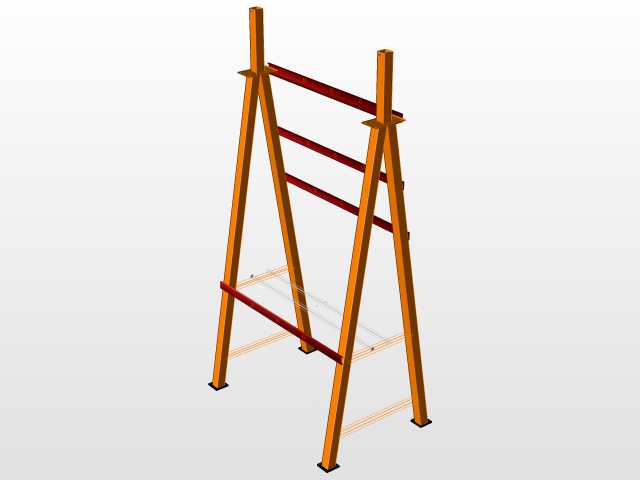

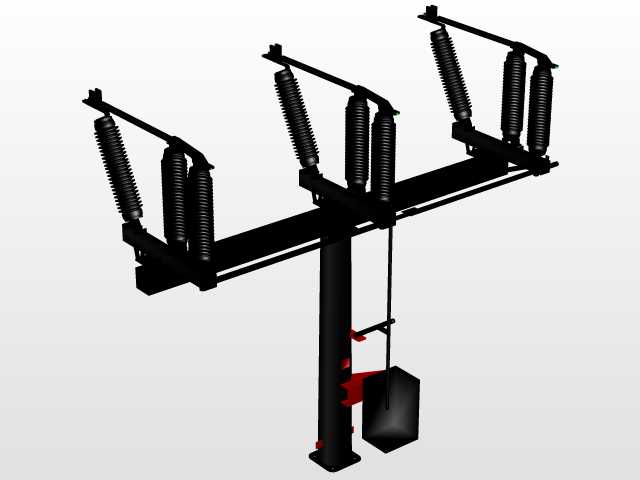

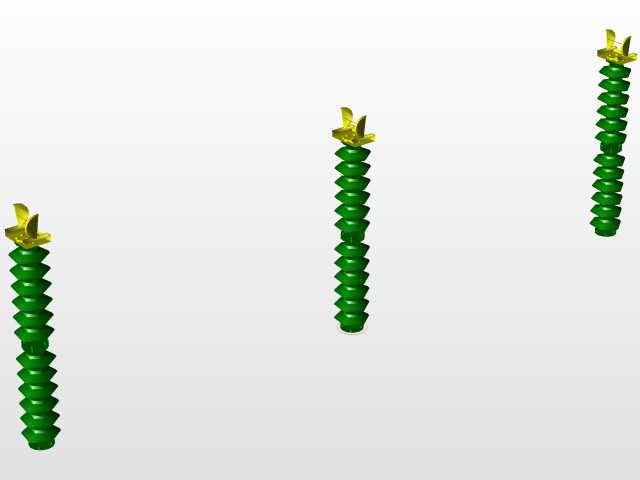

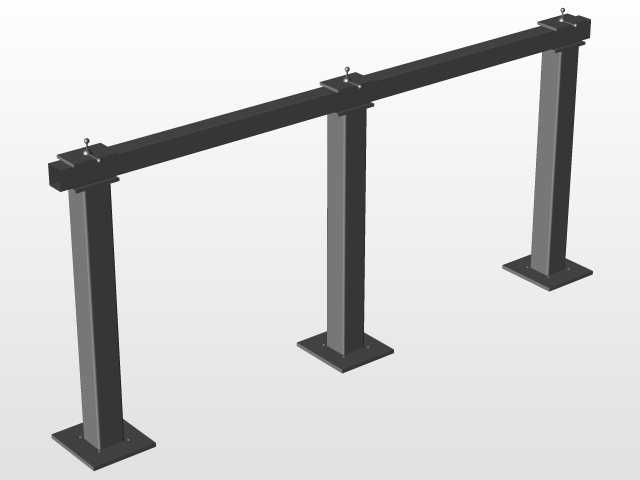

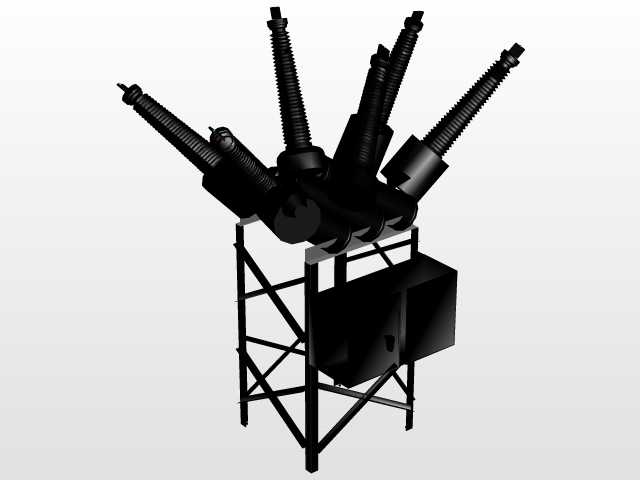

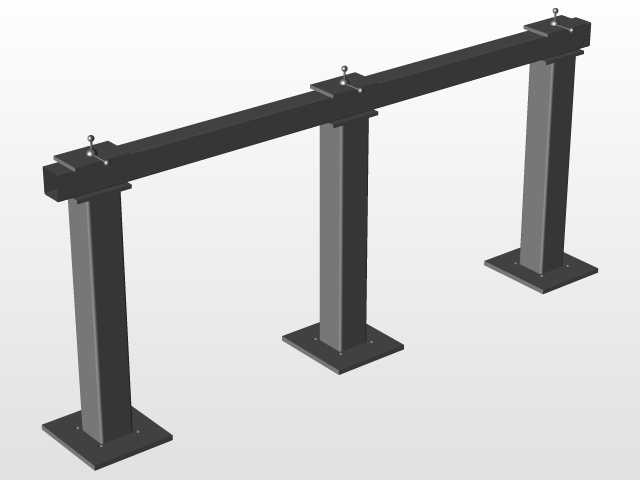

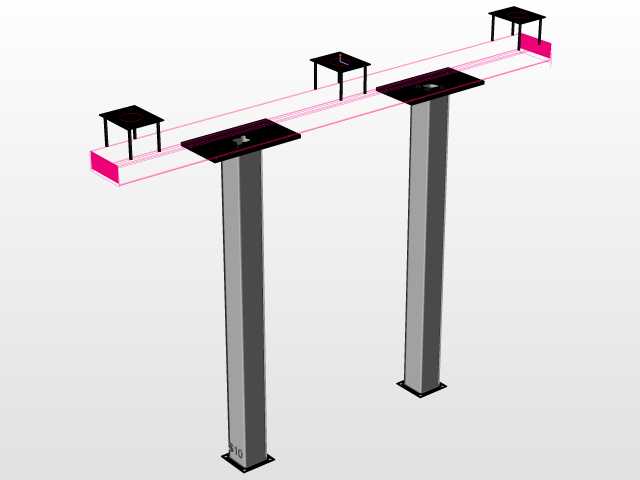

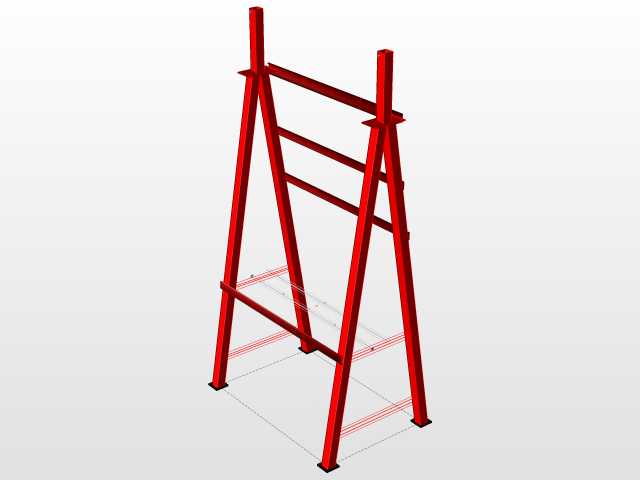

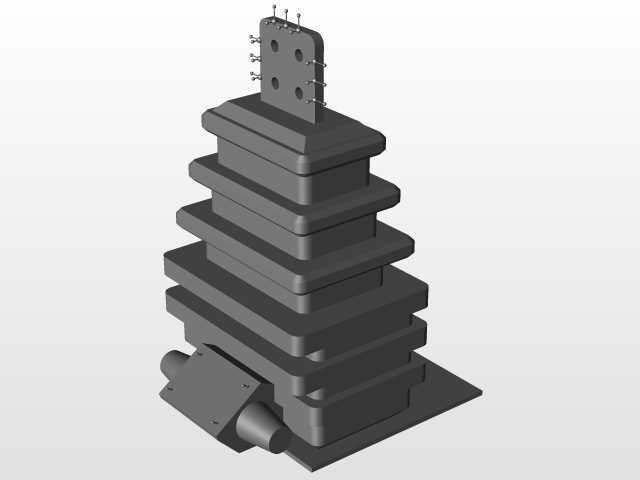

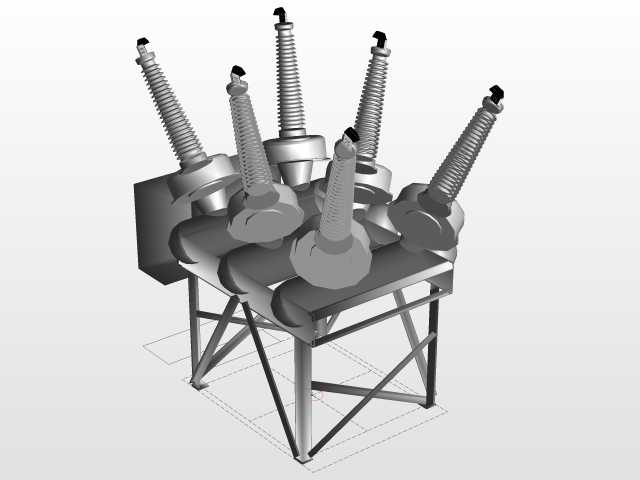

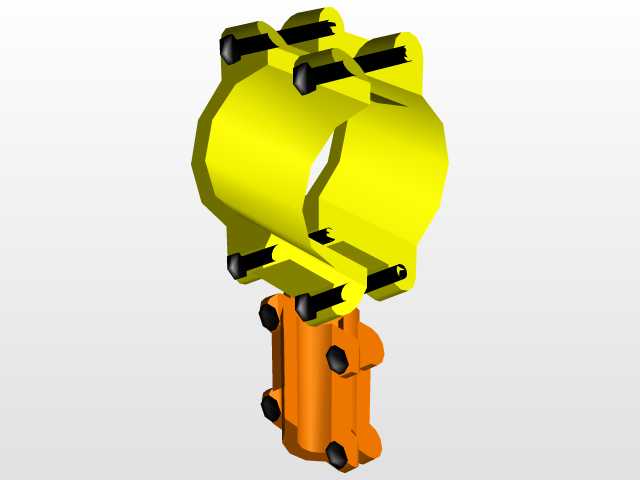

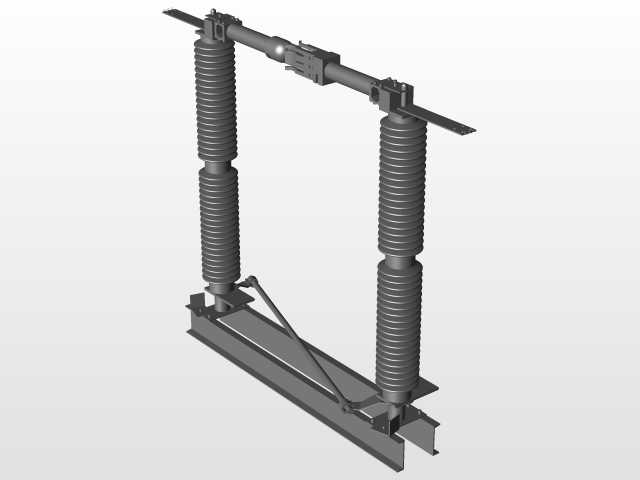

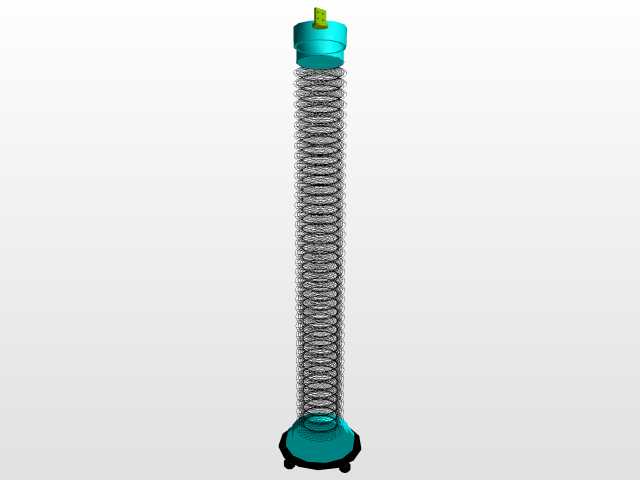

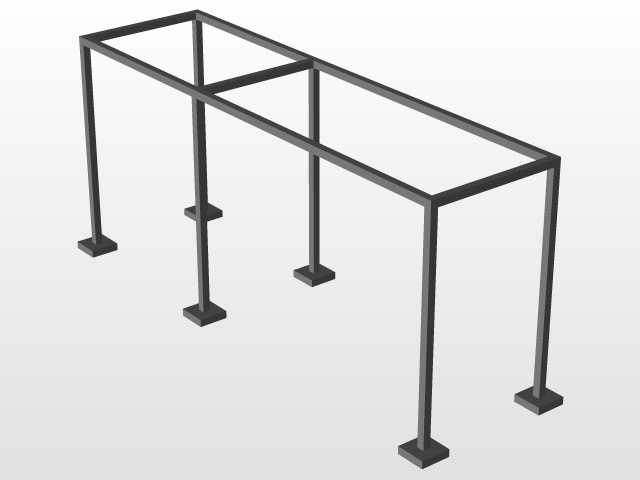

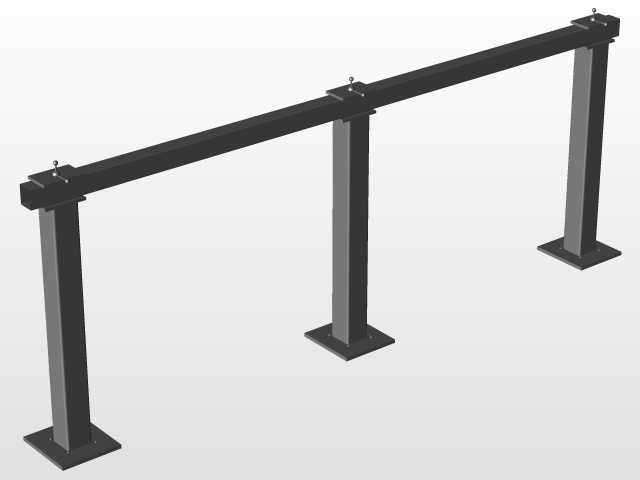

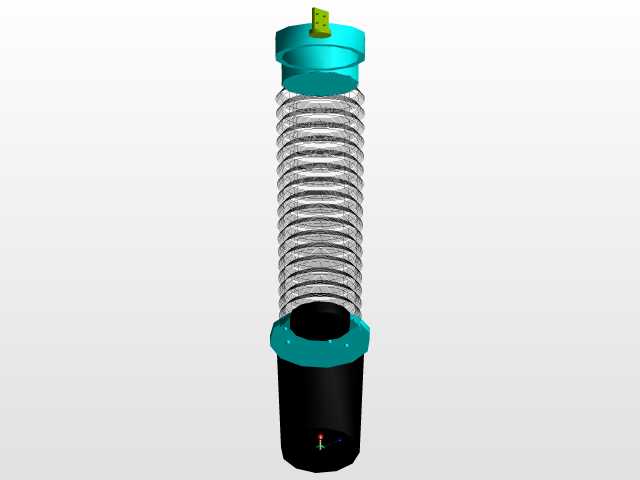

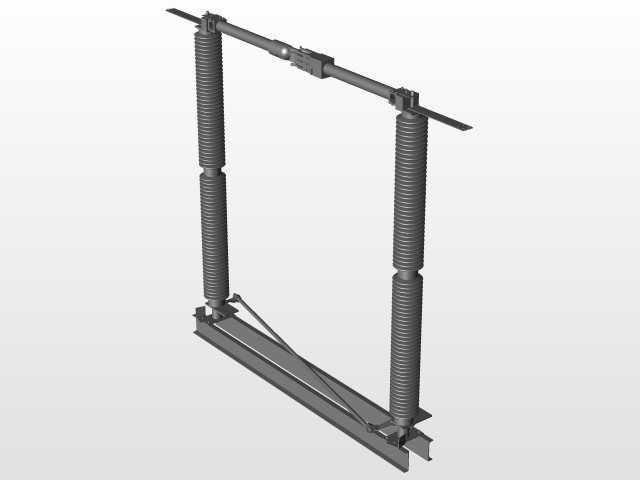

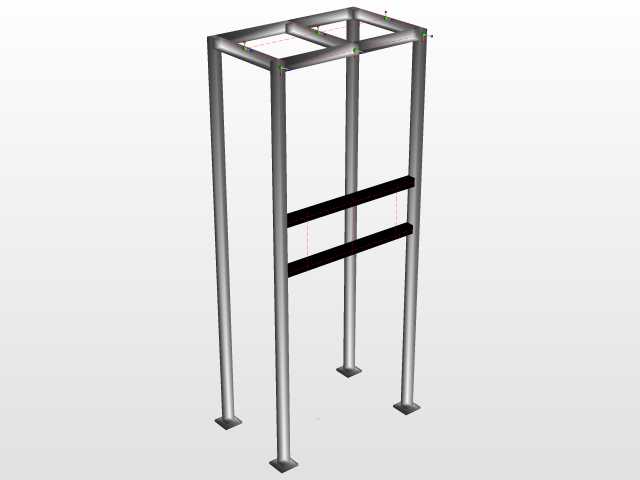

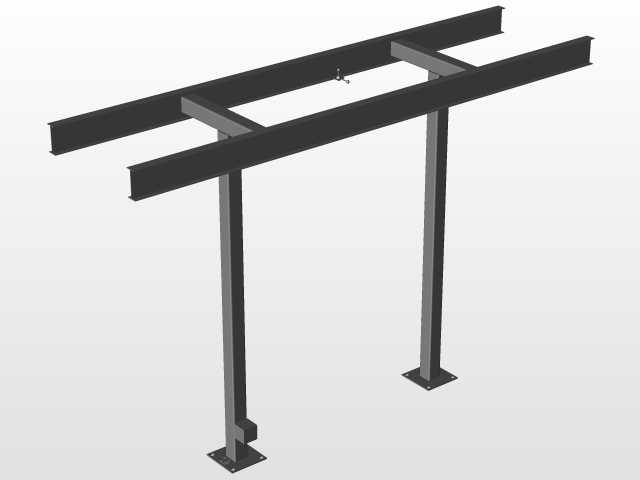

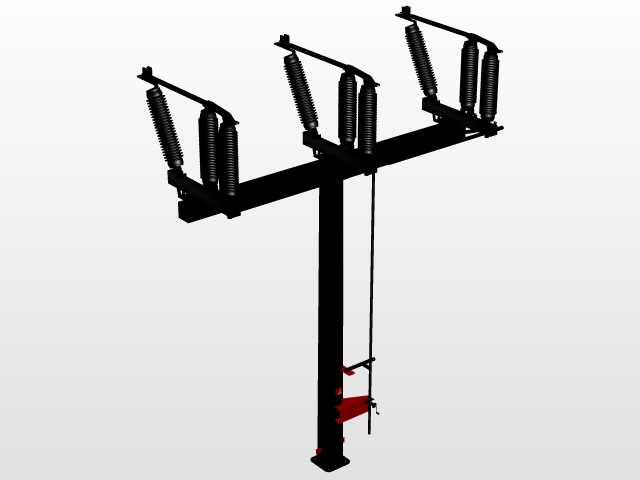

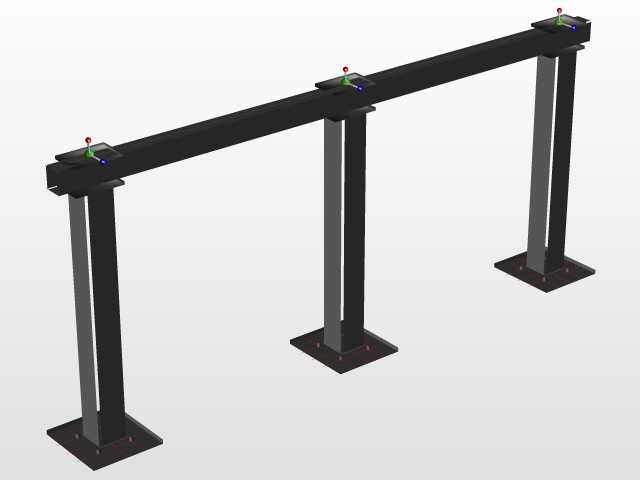

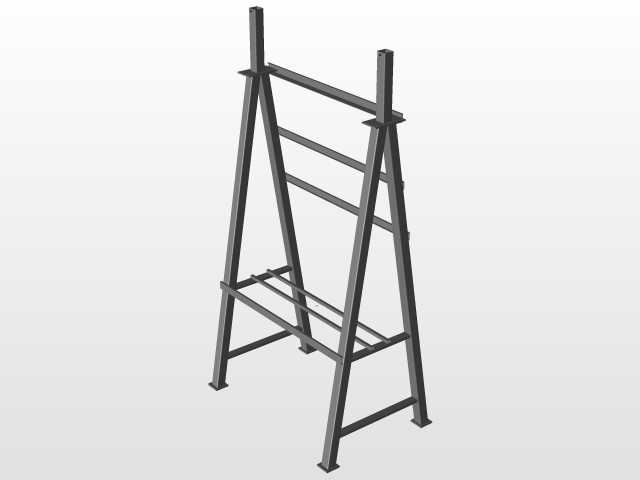

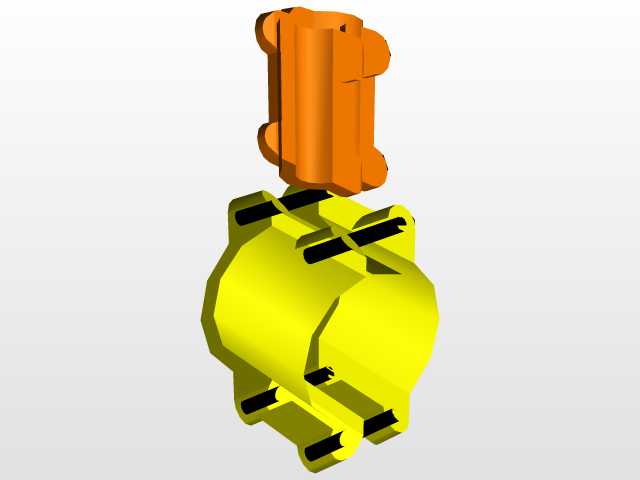

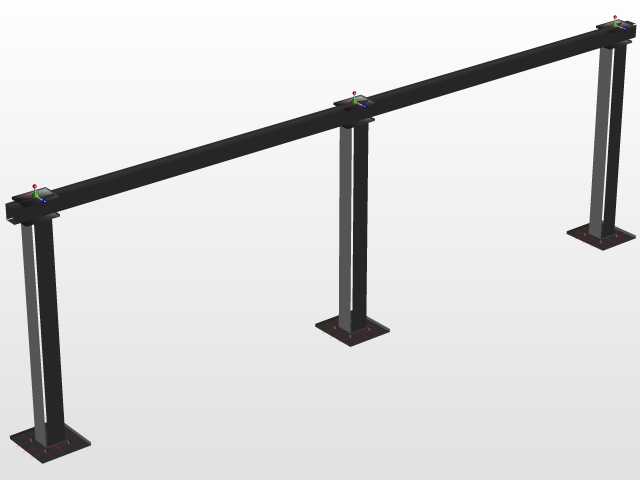

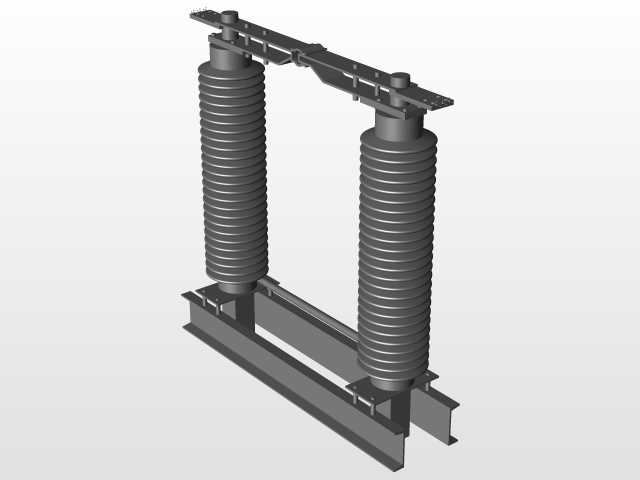

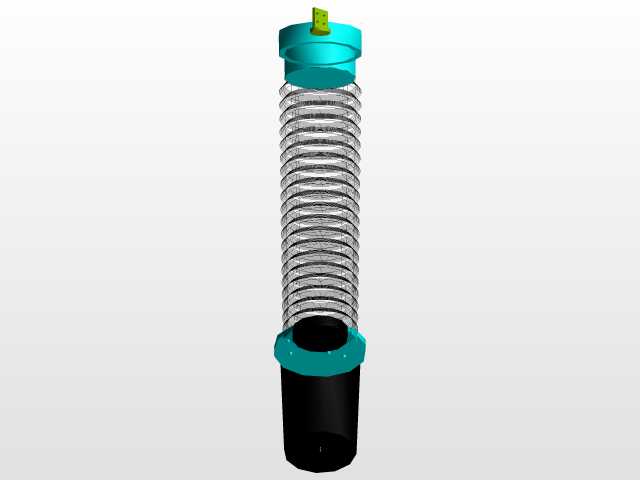

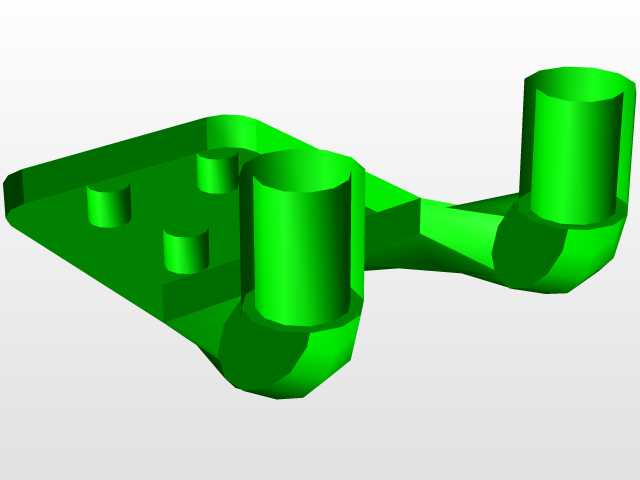

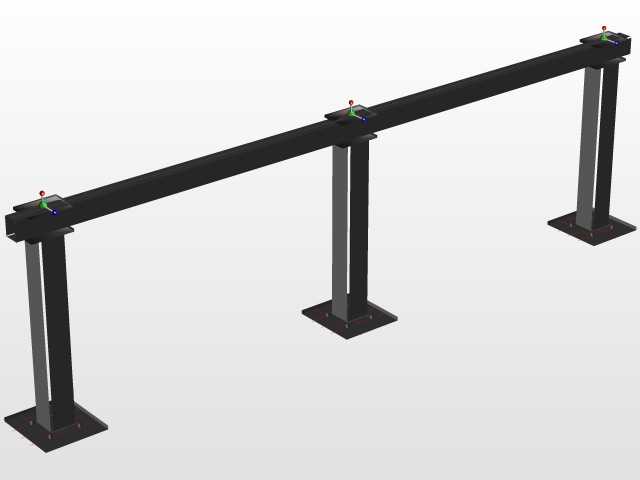

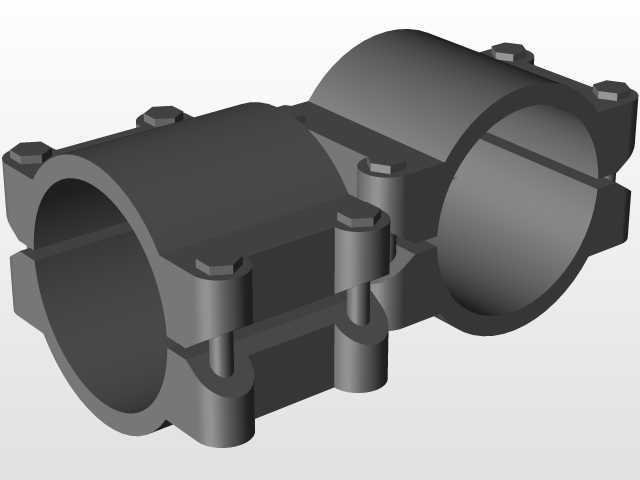

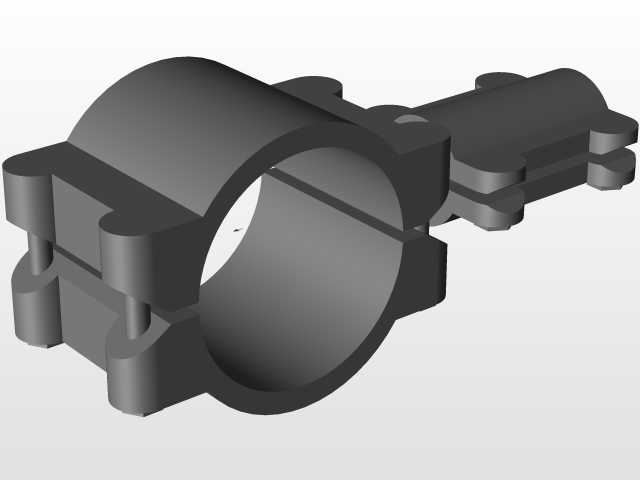

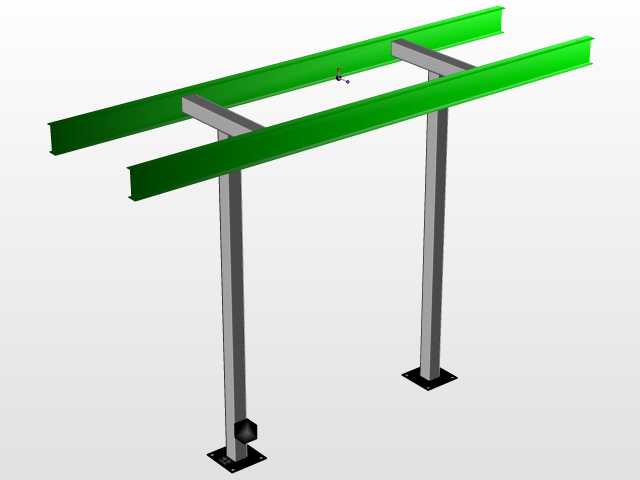

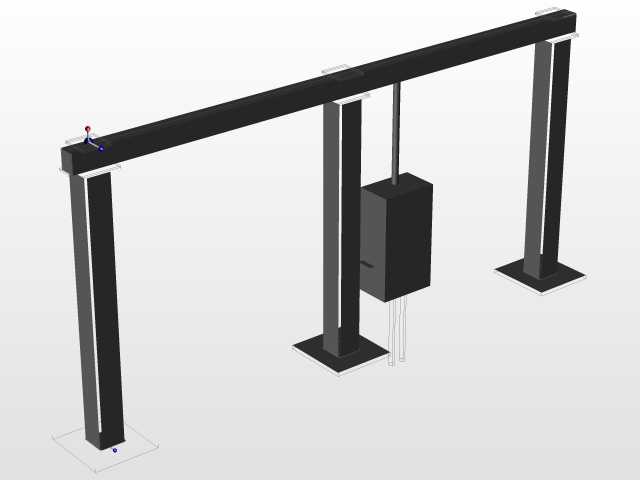

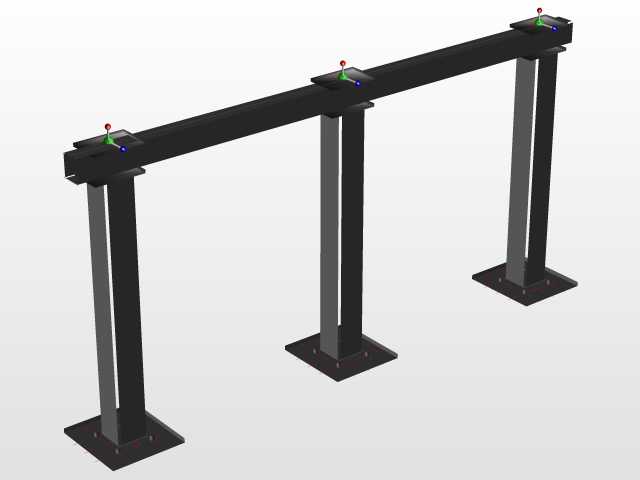

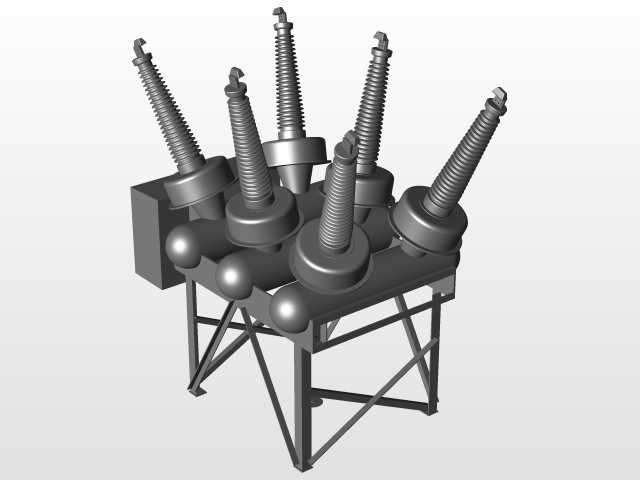

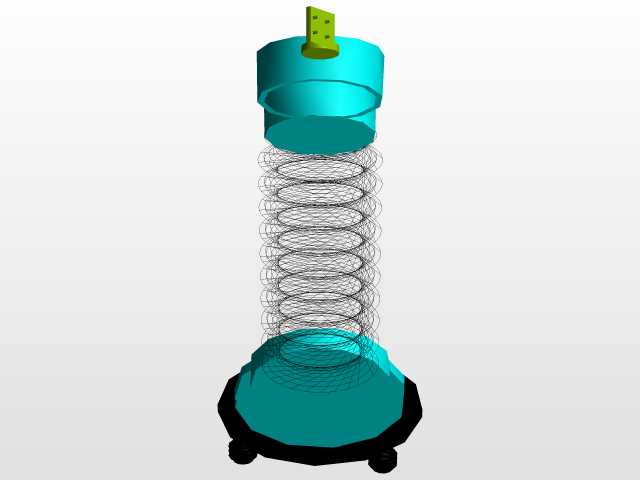

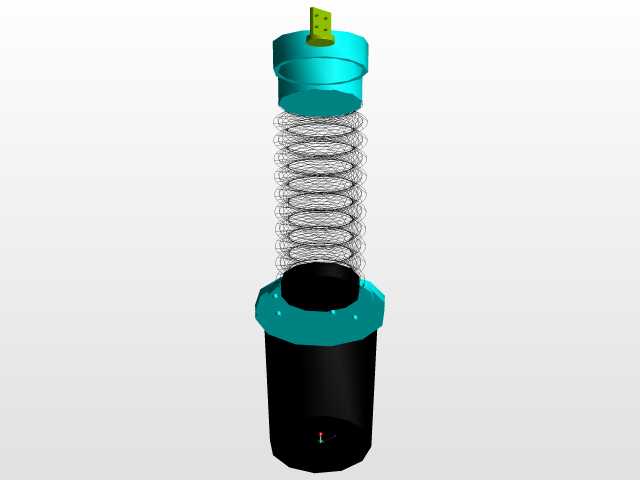

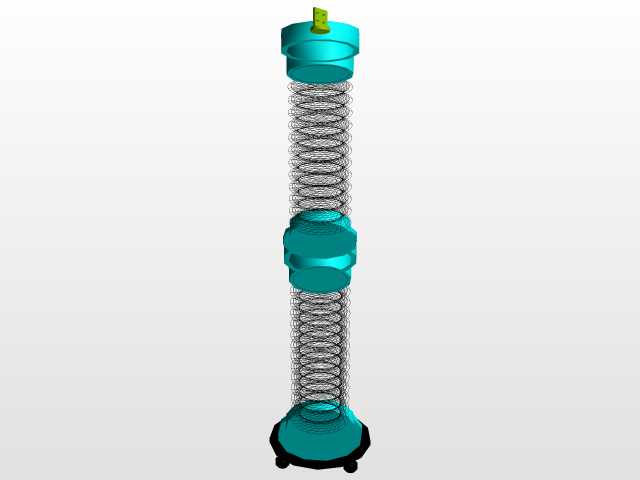

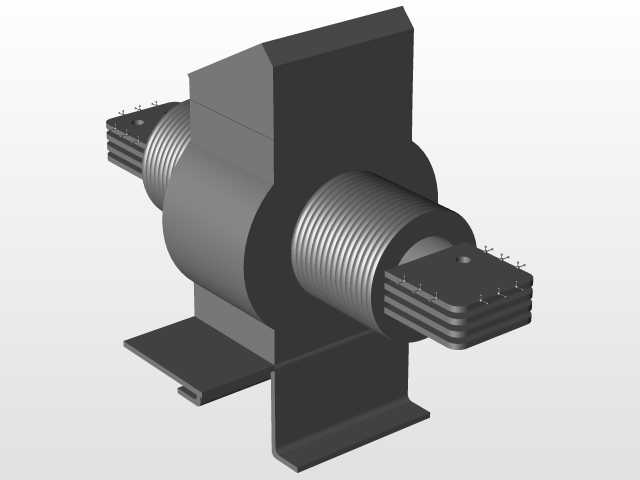

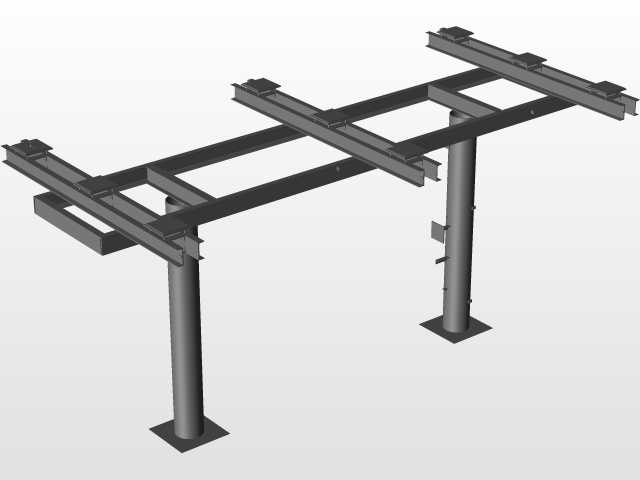

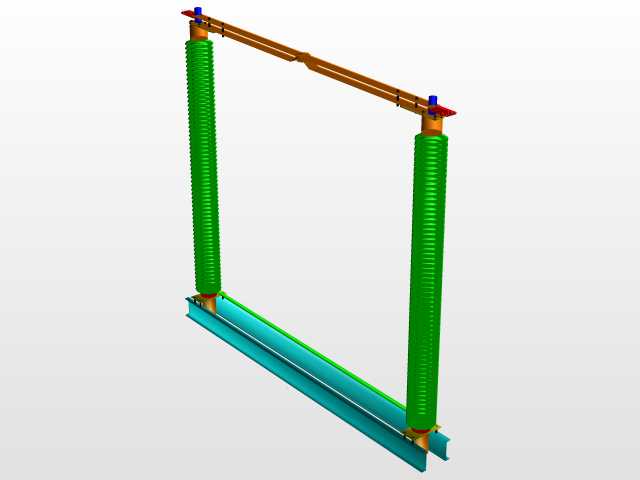

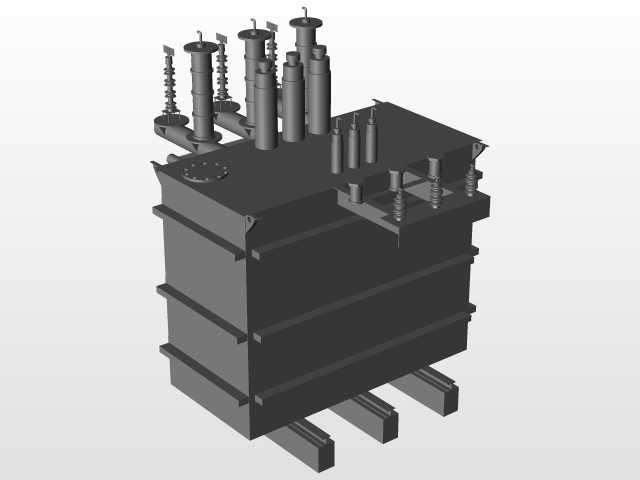

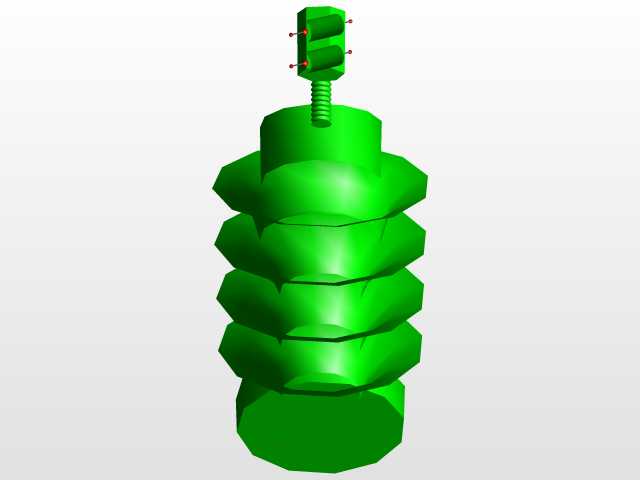

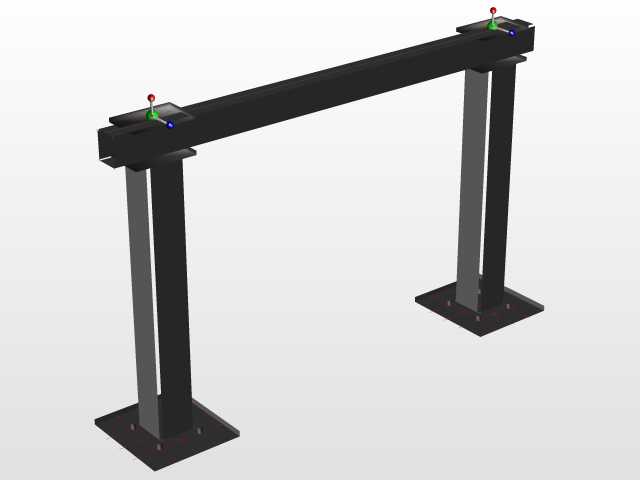

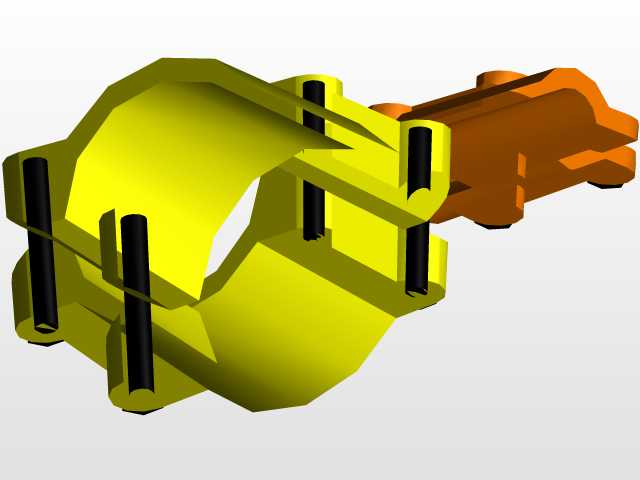

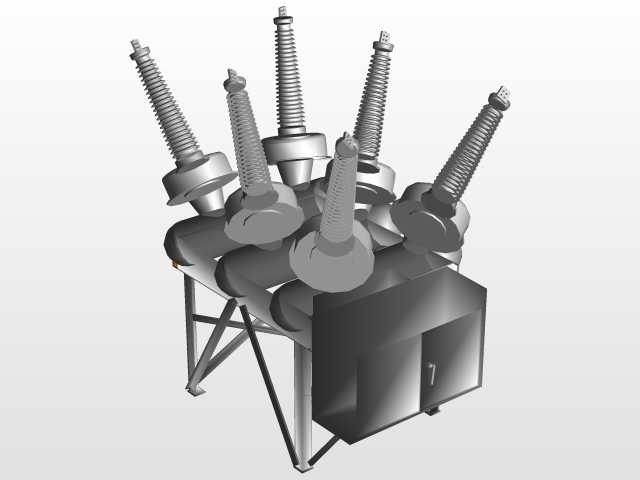

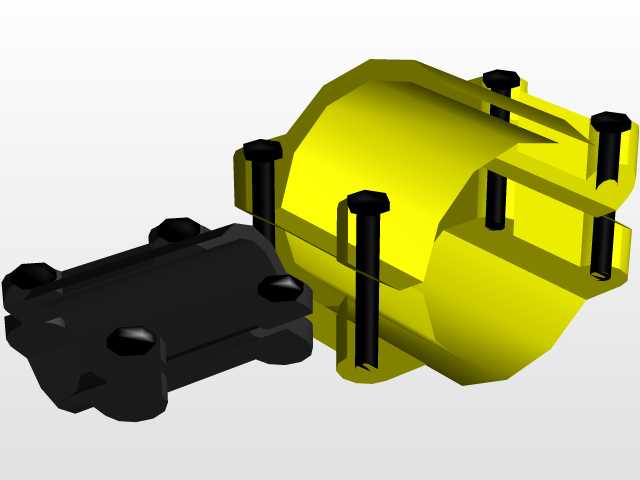

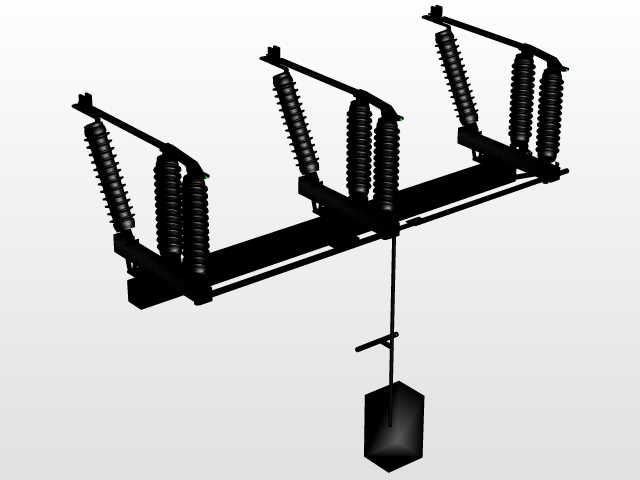

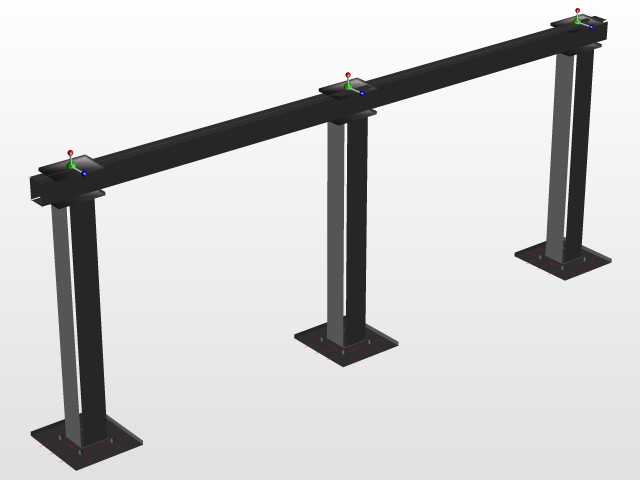

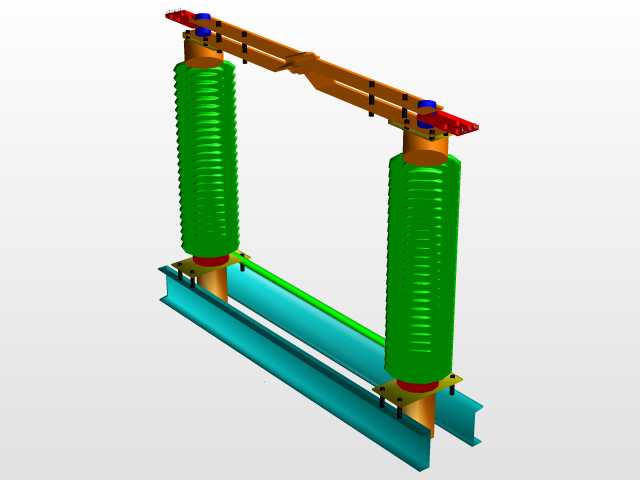

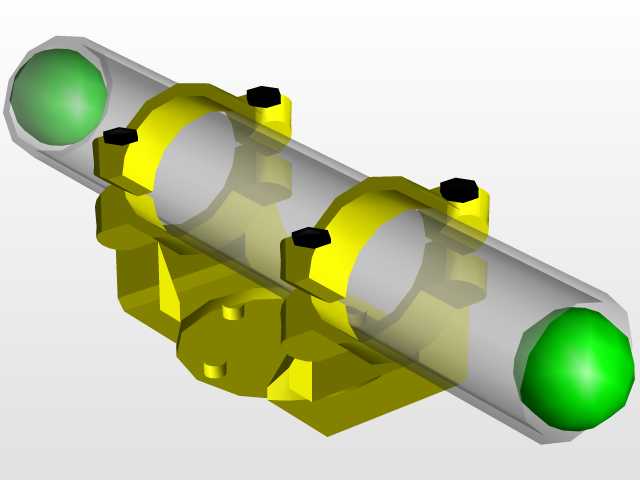

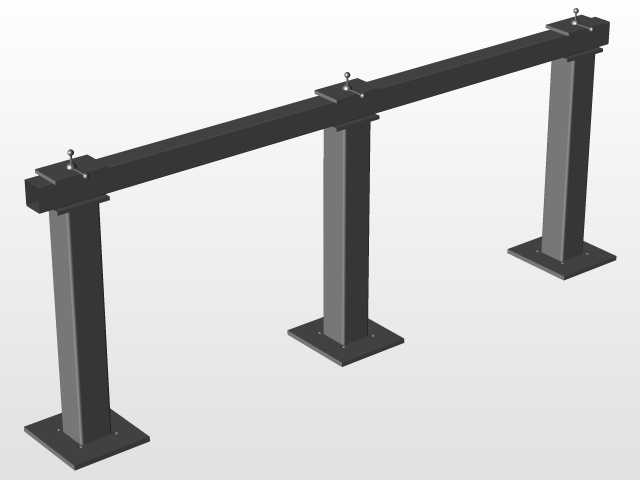

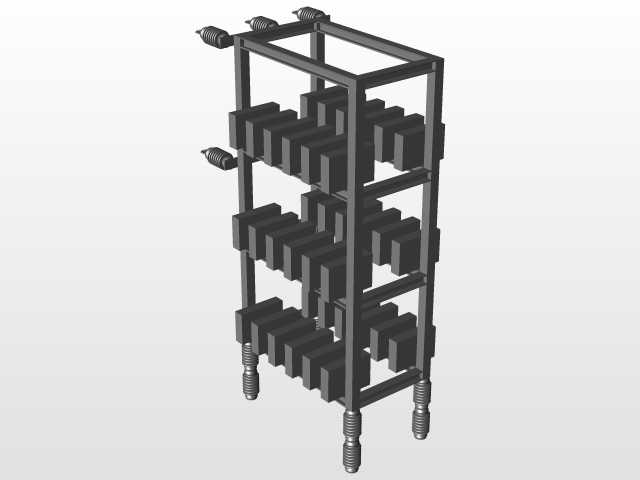

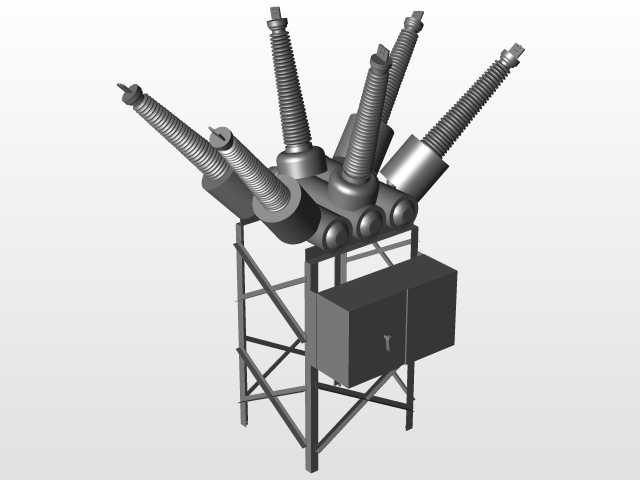

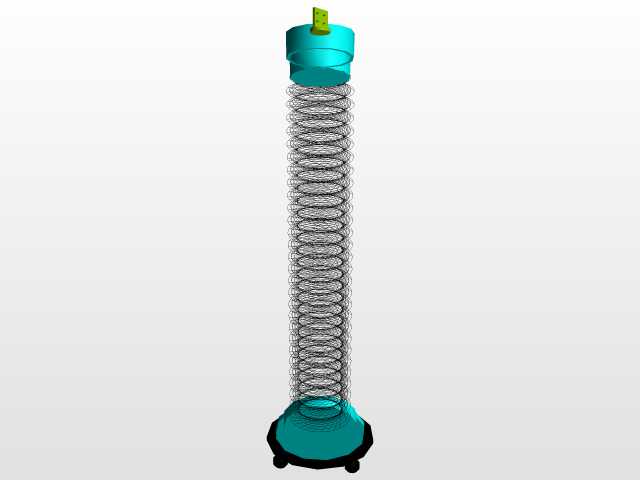

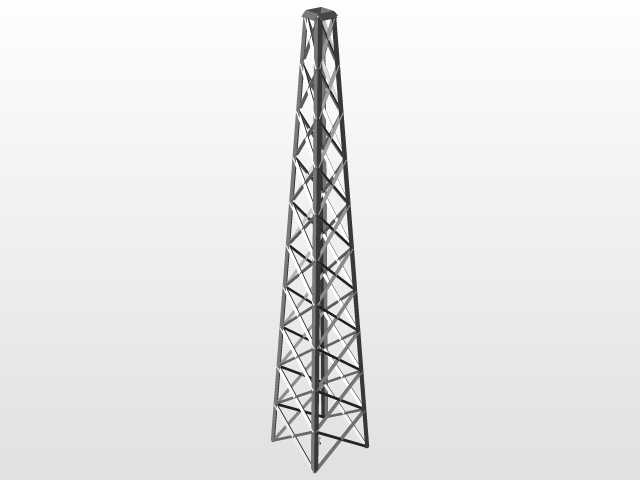

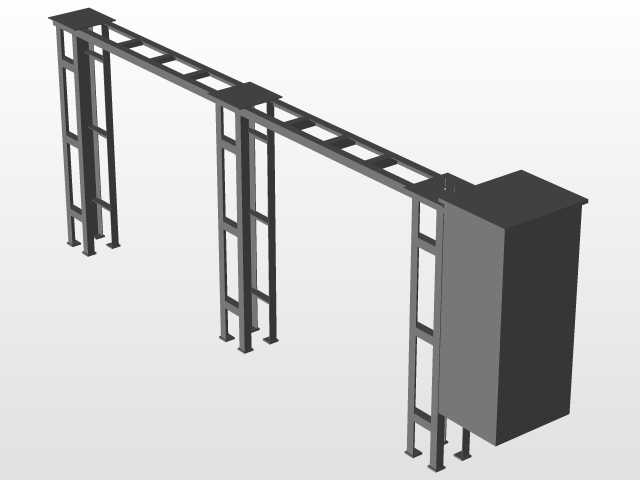

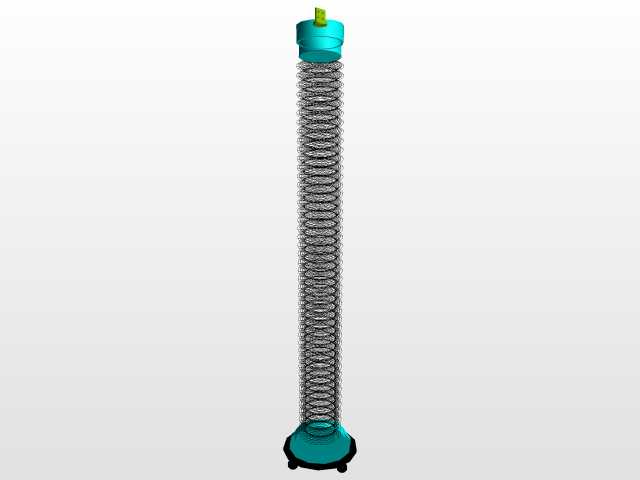

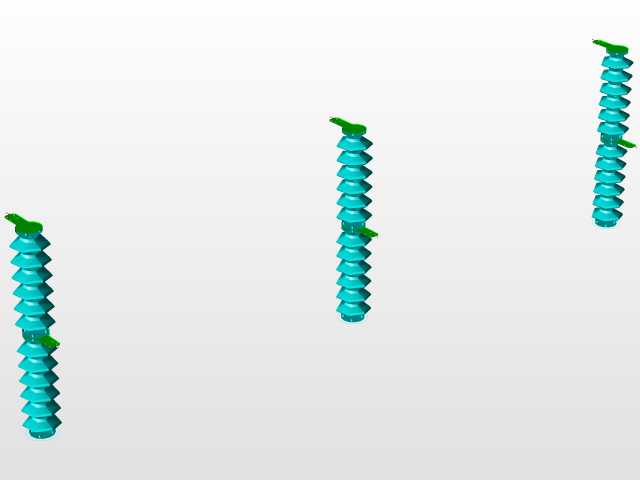

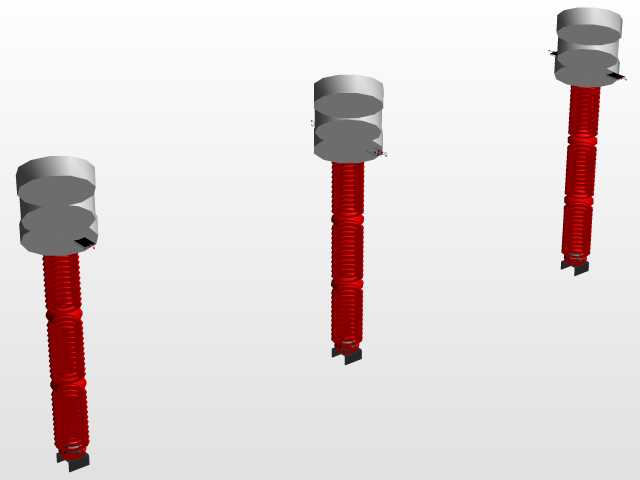

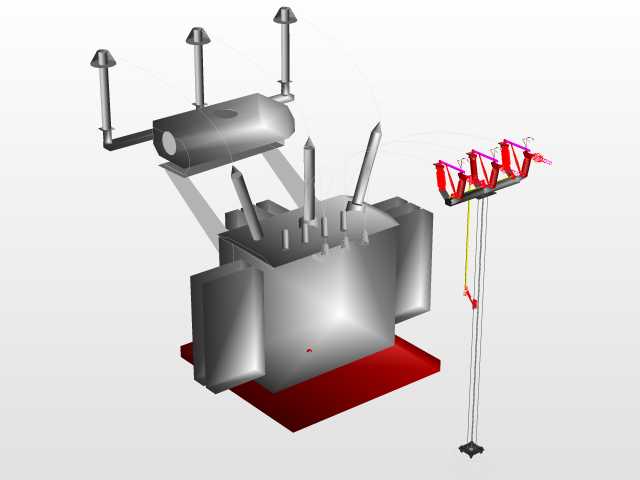

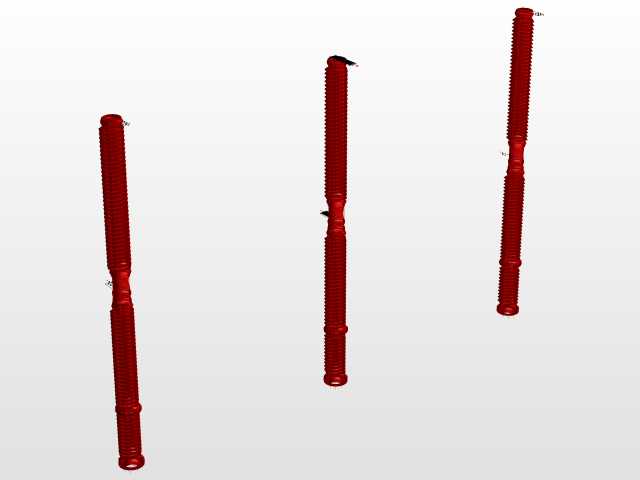

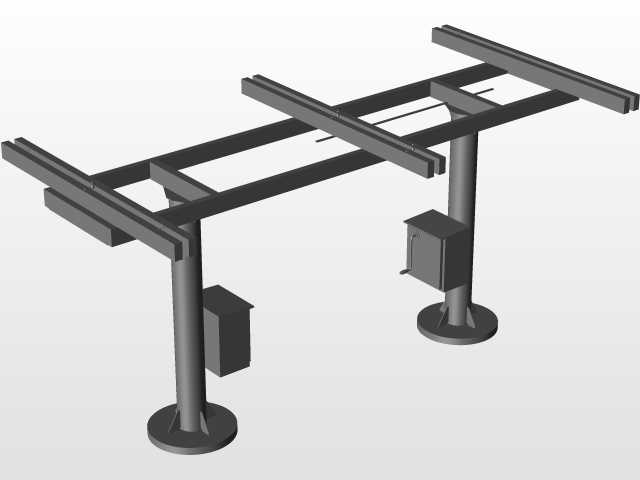

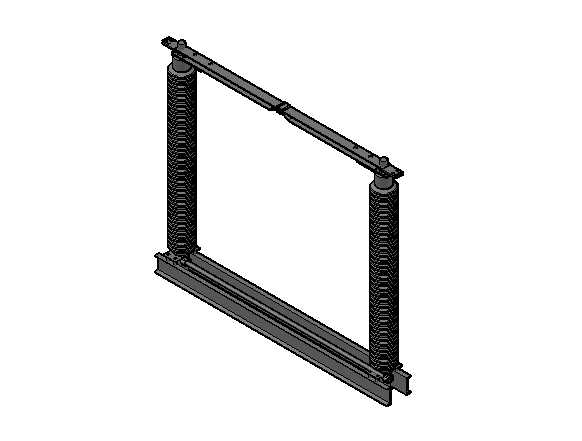

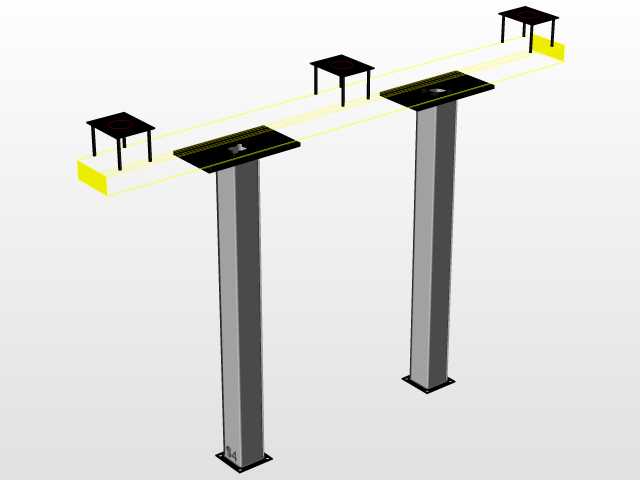

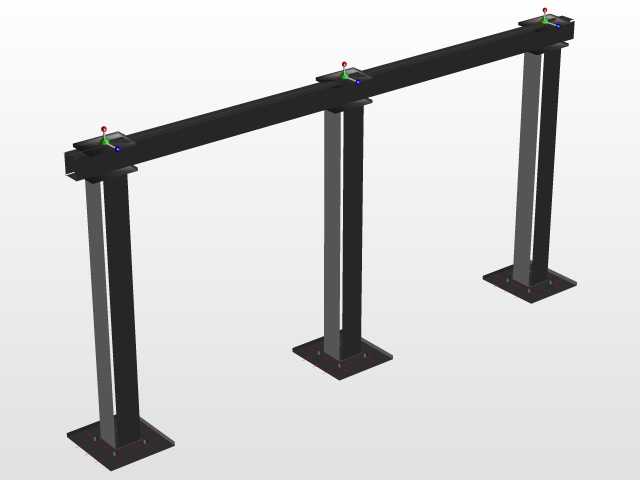

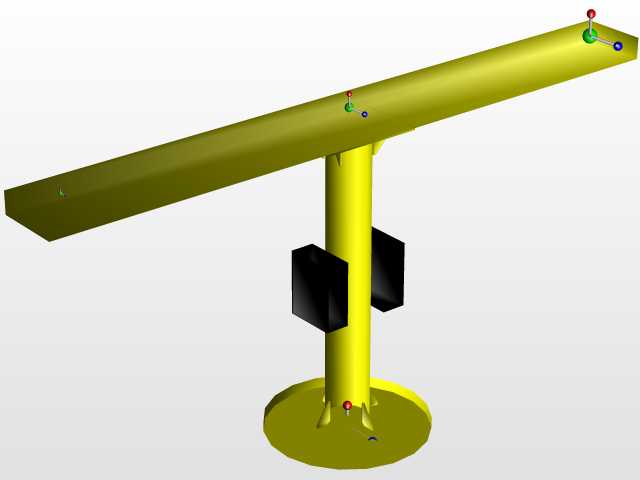

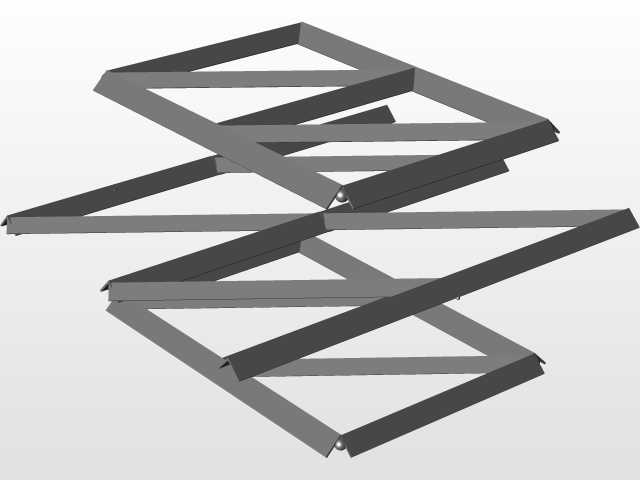

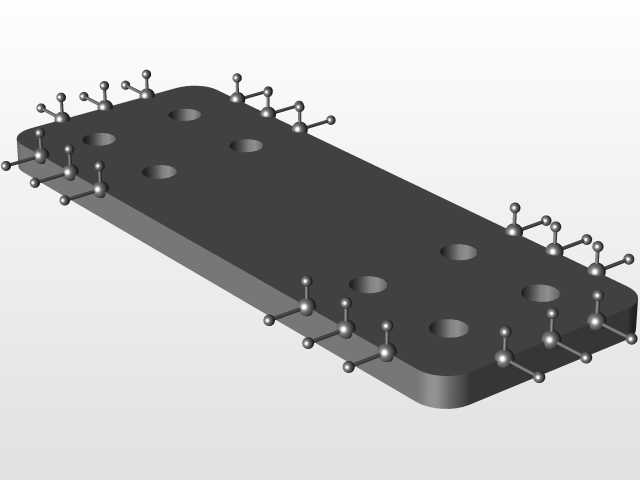

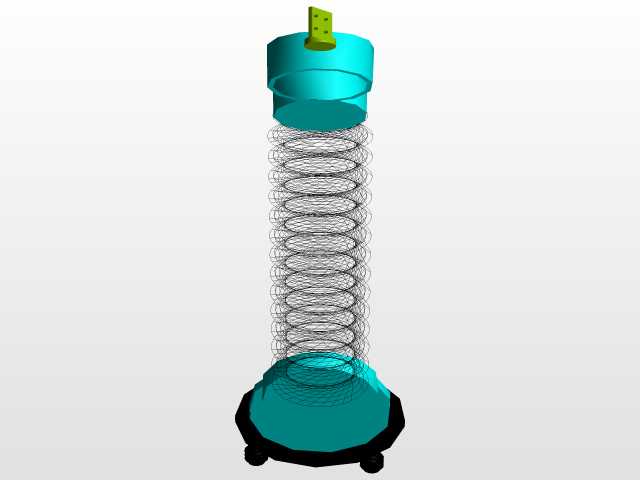

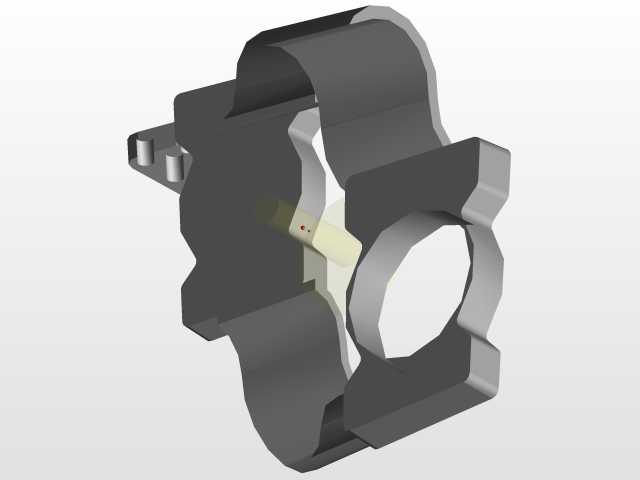

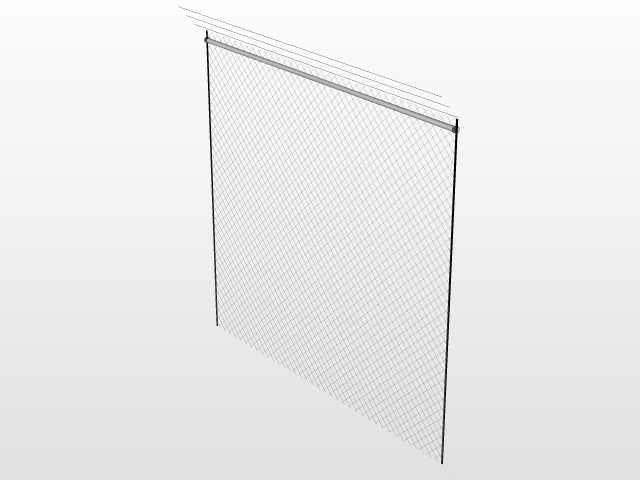

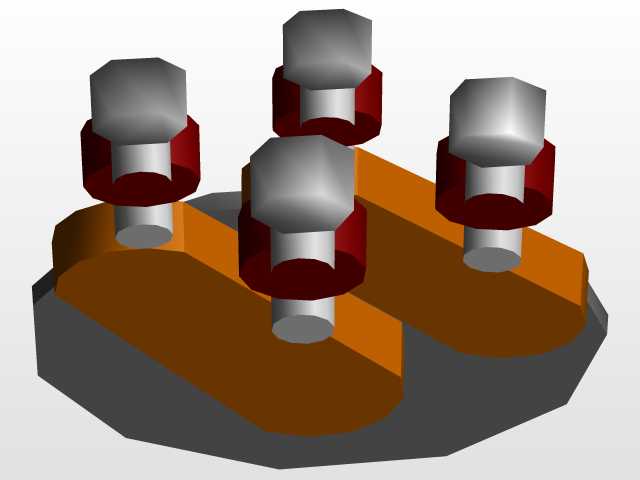

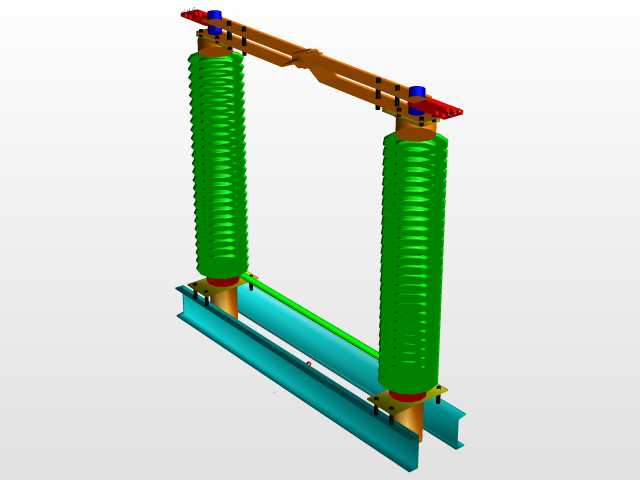

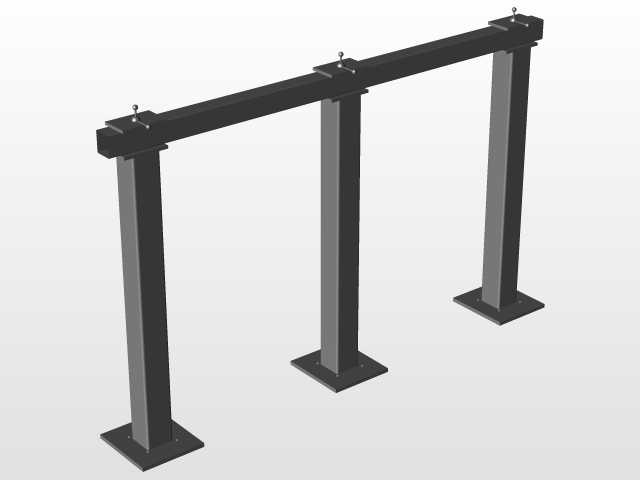

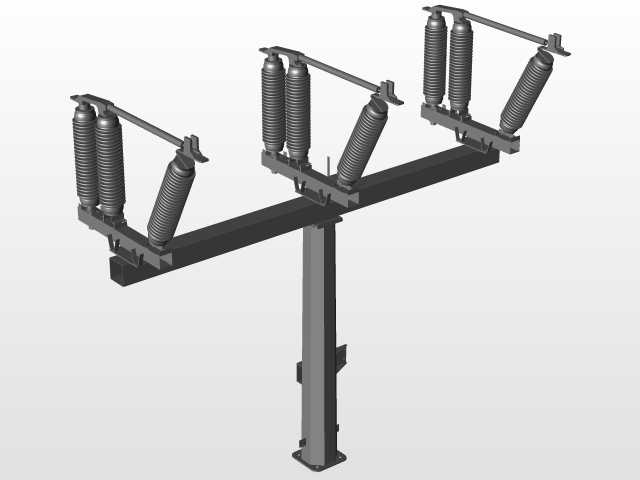

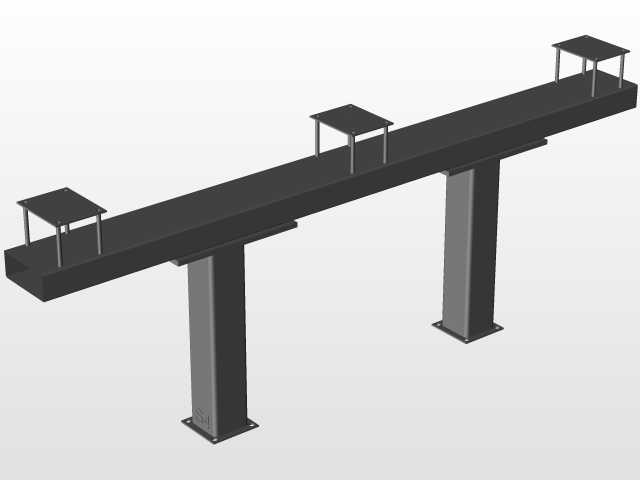

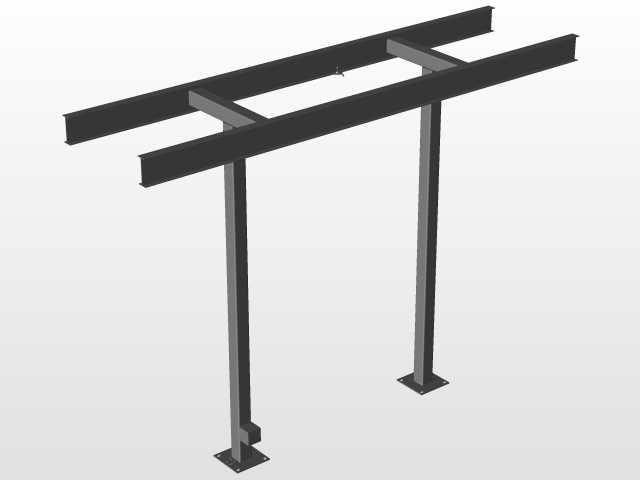

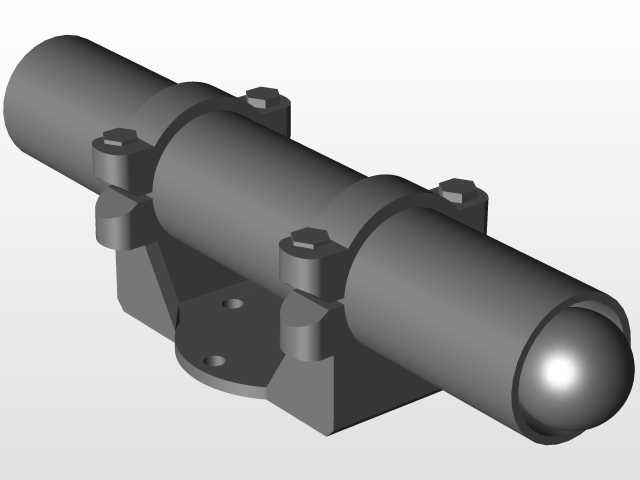

这套室外空气绝缘高压变电站组件BIM设计，主要服务于户外输变电工程的全流程建设环节，覆盖从69千伏到500千伏电压等级的户外变电场景，可应用在区域电网枢纽变电站、工矿企业专属供电站、新能源并网升压站等多种户外变电项目中，为项目的方案排布、管线综合、施工模拟、后期运维提供精准的三维可视化支撑。在实际输变电场景中，这类空气绝缘变电站依靠空气作为绝缘介质，无需额外填充绝缘气体或绝缘油，相比密闭式变电设备具备运维成本低、故障排查便捷、环境适应性强的特点，是户外长距离输电网络中核心的电压转换与电能分配节点，承担着高压电能降压、负荷分配、线路保护、故障隔离的核心功能，直接关系到整片供电区域的用电稳定性。整套组件的设计围绕户外露天作业的实际需求展开，设计阶段充分考虑了户外强风、覆冰、温差变化等复杂工况，所有导电部件的安全净距严格遵循高压配电设计规范，不同电压等级的带电体之间、带电体与接地构件之间预留了充足的空气绝缘间隙，避免极端天气下发生闪络放电问题。组件整合了母线支架、隔离开关、断路器、电流电压互感器、避雷器、进线出线架构等全套室外变电设施，各部件的连接点位、安装接口都按照实际工程标准做了参数化适配，不同电压等级的设备模块可以根据项目容量需求灵活组合排布，无需重复调整基础安装逻辑。在外形尺寸与安装边界的设计上，整套模型严格匹配户外变电站的典型占地规范，各设备的安装基座尺寸、检修操作空间、带电安全距离都做了精准还原，既保证设备排布紧凑节约占地，又预留了足够的运维检修通道与设备吊装空间，能够直接导入BIM协同平台开展场地碰撞检查、施工工序模拟、工程量统计等工作，帮助设计团队提前规避管线交叉、安装空间不足、安全净距不够等常见工程问题，减少现场施工的返工成本，也为后期变电站的数字化运维提供了精准的三维数据底座。
