小型船舶运输拖挂车架结构设计

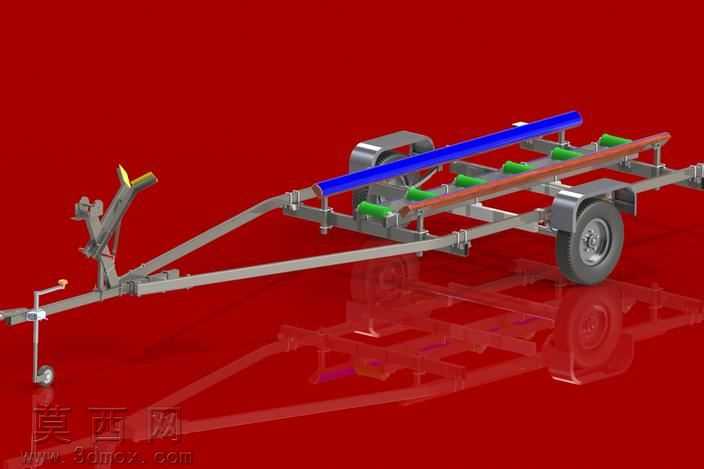

本作品为小船运输专用拖挂车架的三维设计模型，采用SolidWorks完成全参数化建模与装配设计，整体建模过程严格遵循实际拖车的生产制造逻辑，对每一处结构细节都做了精准还原。模型整体以金属焊接车架为核心承载主体，主纵梁采用矩形截面型钢的建模特征，搭配多道横向加强横梁形成稳定的框架式承载结构，车架前部设计有三角牵引架结构，牵引端设置了带手摇升降机构的前置支撑轮，可在非牵引状态下实现车架的平稳停放，牵引连接部位还原了万向牵引接头的结构，能够适配不同车型的牵引接口，满足转向、颠簸路况下的活动自由度需求。车架承载区域根据小型船舶的底部轮廓，设计了多组柔性支撑托块，托块采用绿色弹性材质的渲染设定，模拟实际使用中的橡胶或聚氨酯缓冲垫，避免船体与金属车架直接接触造成漆面磨损，同时沿船体纵向设置了蓝色的定位压梁，配合可调节的绑带安装位，能够在运输过程中对船体进行牢靠固定，防止行驶过程中船体移位。行走系统部分还原了单轴双轮的承载结构，对轮毂、轮胎、轮轴、板簧悬挂结构都做了独立建模，轮胎采用橡胶材质的哑光渲染效果，金属车架部分采用银灰色金属漆材质，清晰区分不同部件的材质属性，渲染阶段采用红色纯色背景配合地面反射效果，突出车架整体的结构轮廓与装配关系。设计过程中充分考虑了小型船舶运输的实际使用需求，整体结构紧凑，承载受力分布合理，牵引架长度经过优化设计，保证牵引行驶过程中的转向通过性，支撑托块的位置可根据不同船型的底部轮廓进行调整，提升了该挂车的适配范围，所有焊接部位、连接螺栓孔位都做了细节建模，能够直接用于后续的工程出图与生产参考，完整还原了小船挂车从牵引结构、承载框架、缓冲支撑到行走悬挂的全部结构组成。
