带视觉检测工位的皮带式物料传送装置

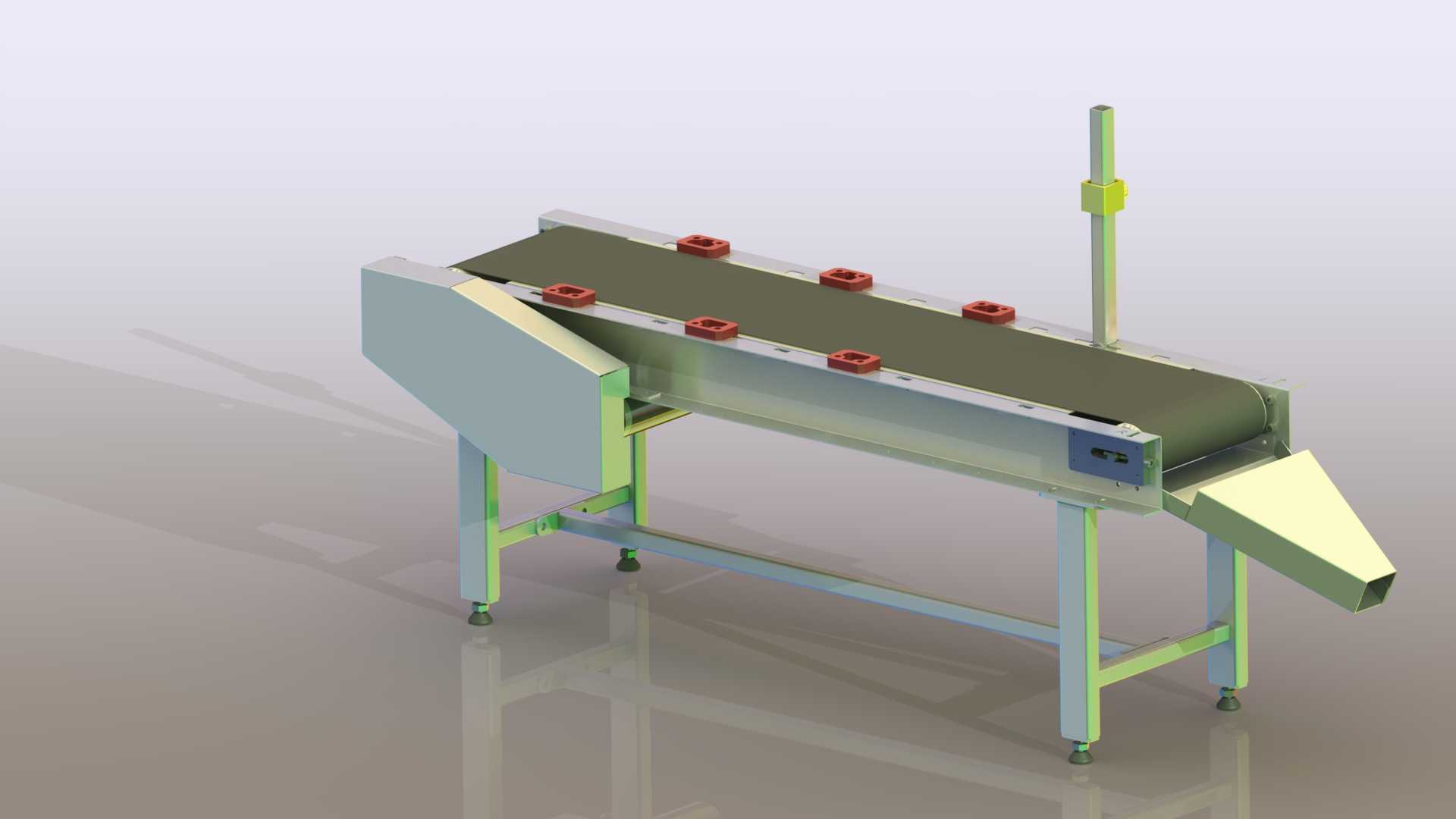

这款带视觉检测工位的皮带传送装置，主要面向轻工制造、电子元器件分拣、食品包装前检测等产线场景设计，核心作用是承载待检测物料匀速通过视觉识别区域，配合上方架设的工业相机完成物料颜色、外观缺陷、摆放姿态的识别判定，末端的倾斜导料槽可直接对接分拣机构或集料盒，完成检测后物料的定向流转。从结构设计逻辑来看，整体采用分段式机架布局，主动端设置在设备左侧，内置驱动辊与减速传动组件，驱动电机隐藏在端罩内部，既避免生产过程中粉尘、碎屑落入传动部件造成卡滞，也能降低传动部件外露带来的安全隐患；从动端设置在右侧出料位置，配套张紧调节结构，可通过端部的调节螺栓调整皮带张紧度，补偿皮带长期运行产生的蠕变伸长，避免皮带打滑、跑偏影响输送精度。皮带上方等距分布的红色定位块，是针对特定尺寸待检测物料设计的定位结构，可保证每个物料在输送过程中保持固定间距与摆放位置，避免物料偏移导致视觉识别出现漏检、误判，定位块采用沉头螺钉固定在皮带表面，磨损后可快速拆卸更换，无需整体更换皮带，降低后期维护成本。机架主体采用方管焊接成型，支脚底部配置可调脚杯，可适应地面不平整的安装场景，调节整机水平度，保证皮带运行时不会出现单侧跑偏的问题；中间架设的立式安装支架用于固定视觉检测组件，支架上设置了高度调节结构，可根据不同物料的检测焦距要求调整相机安装高度，适配不同规格的待检测产品。设备的安装边界可参考常规小型检测输送线的布局要求，整机长度适配单工位视觉检测的拍摄区间，宽度匹配常见的小型物料排列需求，高度可根据对接产线的台面高度调整支脚伸缩量，无需额外制作过渡衔接台架即可直接嵌入现有产线使用。皮带运行速度可通过配套的调速组件调整，匹配视觉相机的拍摄帧率，保证每个物料都能被清晰采集图像，不会出现拖影、漏拍的问题；末端的倾斜导料槽采用光滑坡面设计，物料输送到端部后可沿坡面顺滑滑落，避免物料跌落磕碰造成外观损伤，导料槽通过螺栓固定在机架端部，可根据后续对接设备的位置调整出料角度。
