带视觉检测工位的皮带式分拣输送装置

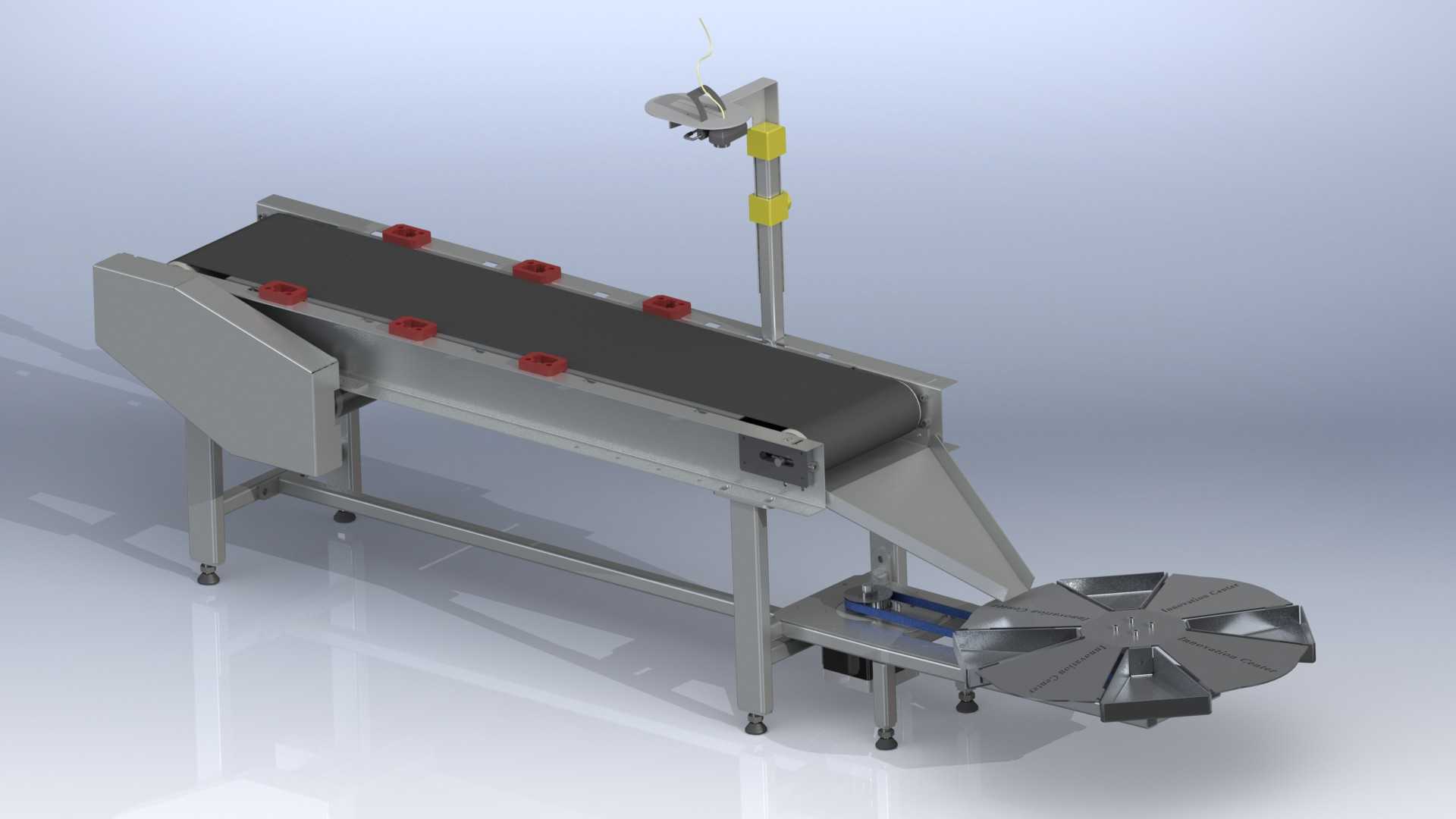

这套带视觉检测的分拣输送装置，主要面向中小规格散件、盒装零部件的产线后端分拣工序，常见于3C电子配件分拣、食品小包装分流、五金标准件分选这类需要按品类、外观合格度分流物料的场景，替代传统人工分拣工位，适配连续化生产的节拍要求。设备主体采用平皮带作为输送载体，皮带两侧设置挡边结构，避免输送过程中物料从侧边滑落，皮带表面等距布置的红色定位挡块，能够在输送时对物料进行粗定位，保证物料经过上方视觉检测工位时位置偏差控制在视觉系统识别允许范围内，减少视觉算法的定位补偿计算量。上方的视觉检测支架采用立式铝型材立柱安装，立柱上设置两段黄色警示标识段，顶部安装视觉相机与补光组件，支架高度可根据物料高度、相机焦距要求进行上下调节，适配不同尺寸规格的被检测物料，立柱底部与输送机架体采用螺栓刚性连接，避免设备运行时的振动传导至相机端导致成像模糊。输送段的机架采用不锈钢方管焊接成型，四条支撑腿底部安装可调脚杯，可在安装时调节整体设备的水平度，抵消地面不平整带来的皮带跑偏问题，机架两侧的护板采用折弯钣金制作，将皮带传动的辊筒、张紧机构完全封闭在内，避免生产过程中操作人员误触运动部件，同时减少车间粉尘落入传动机构加剧磨损。输送段末端衔接多工位转盘式分拣机构，转盘采用等分的分格结构，当视觉系统识别到对应物料的分流信号后，转盘会转动对应角度，将物料导入对应出料滑槽，滑槽采用倾斜式钣金结构，依靠物料自重滑入下方收集容器，无需额外设置拨料气缸等执行件，结构更简单，维护点更少。设计时优先考虑了安装边界的适配性，整体设备宽度控制在常规产线对接的允许范围内，长度可根据现场检测工位的需求增减中间段架体长度，支撑腿的调节行程覆盖常规车间地面的高度差，不需要额外制作安装基座，直接放置在硬化地面即可完成调平投入使用。传动部分采用电机内置在输送段尾部的护罩内，通过链传动驱动主动辊筒，张紧机构设置在尾部辊筒两端，调节螺栓即可调整皮带张紧度，日常维护时仅需定期检查皮带磨损情况、清理转盘分格内的积料即可，不需要复杂的维保操作，适配中小制造企业的设备运维能力。
