铝板镂空结构四旋翼飞行载具设计

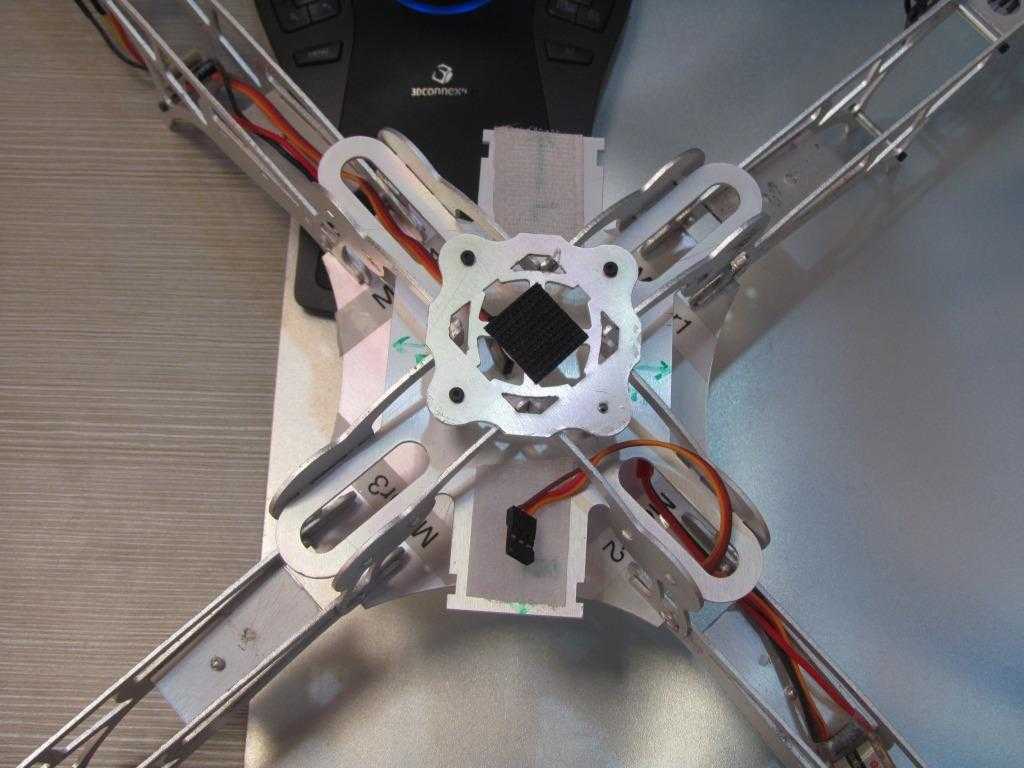

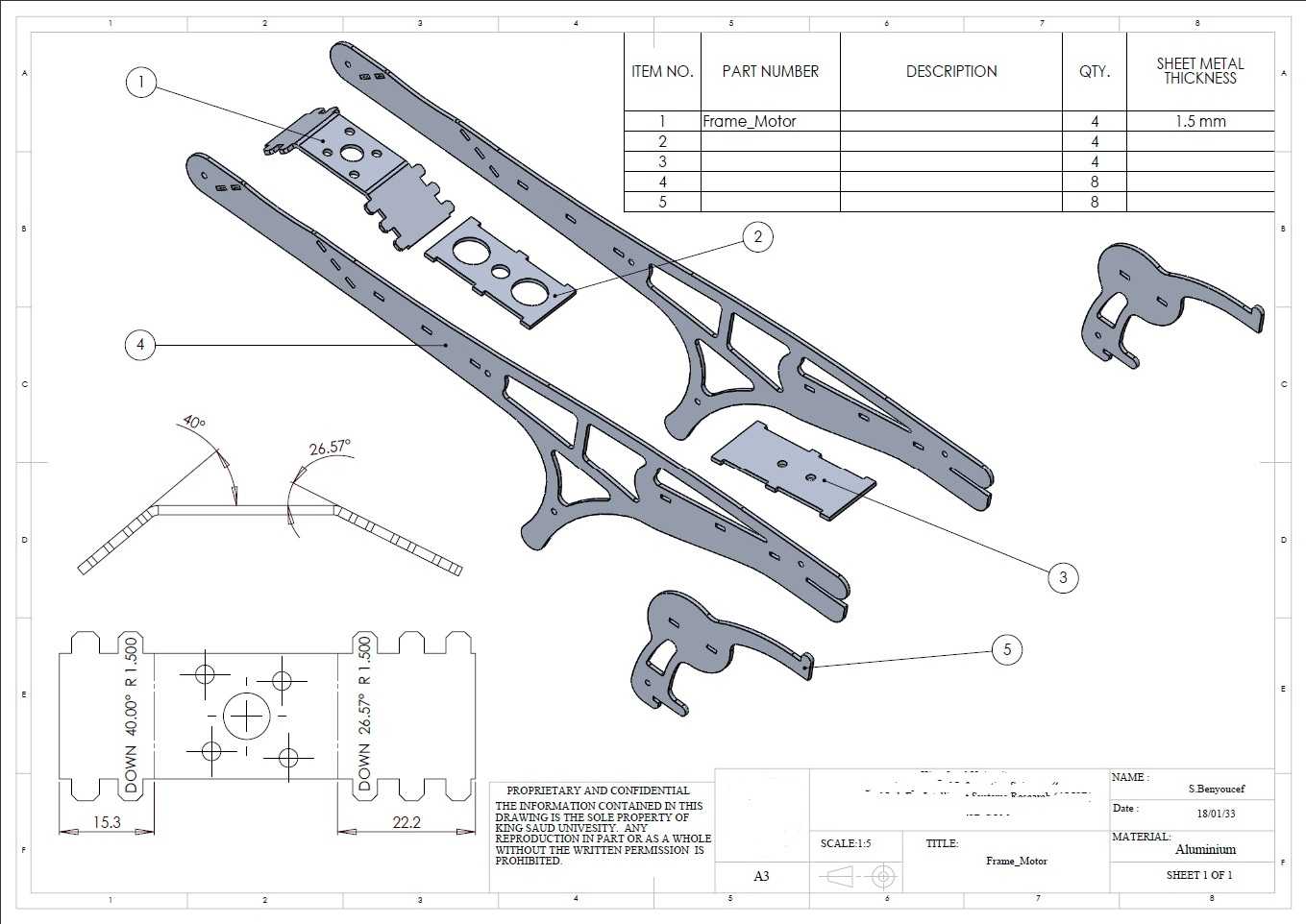

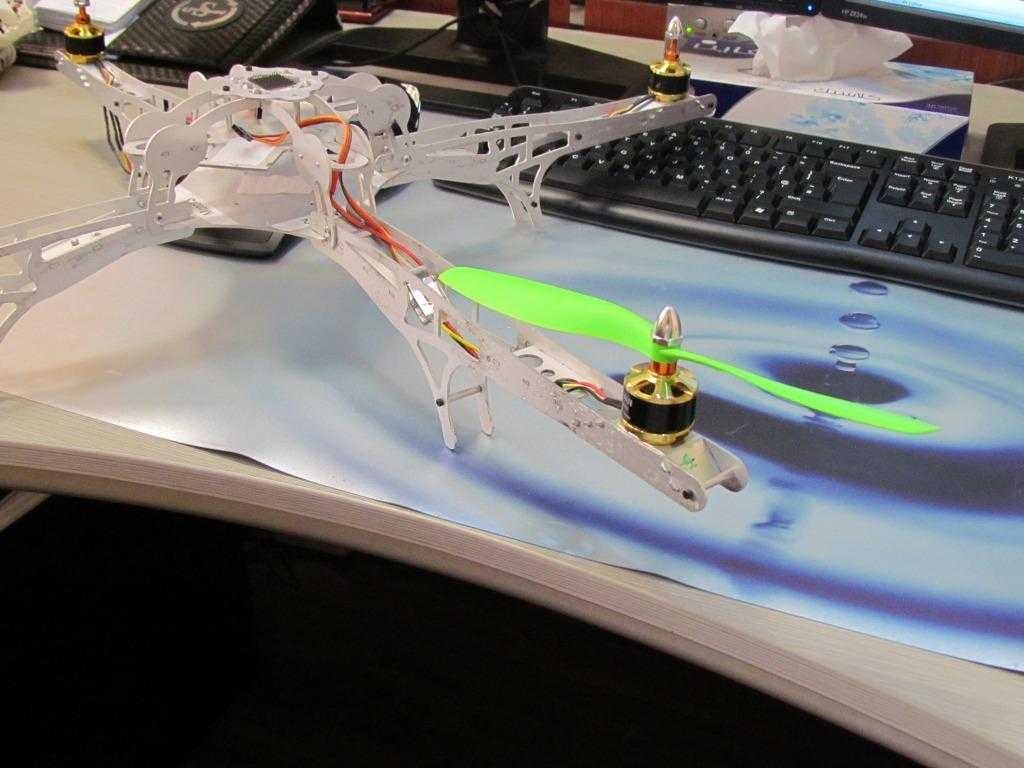

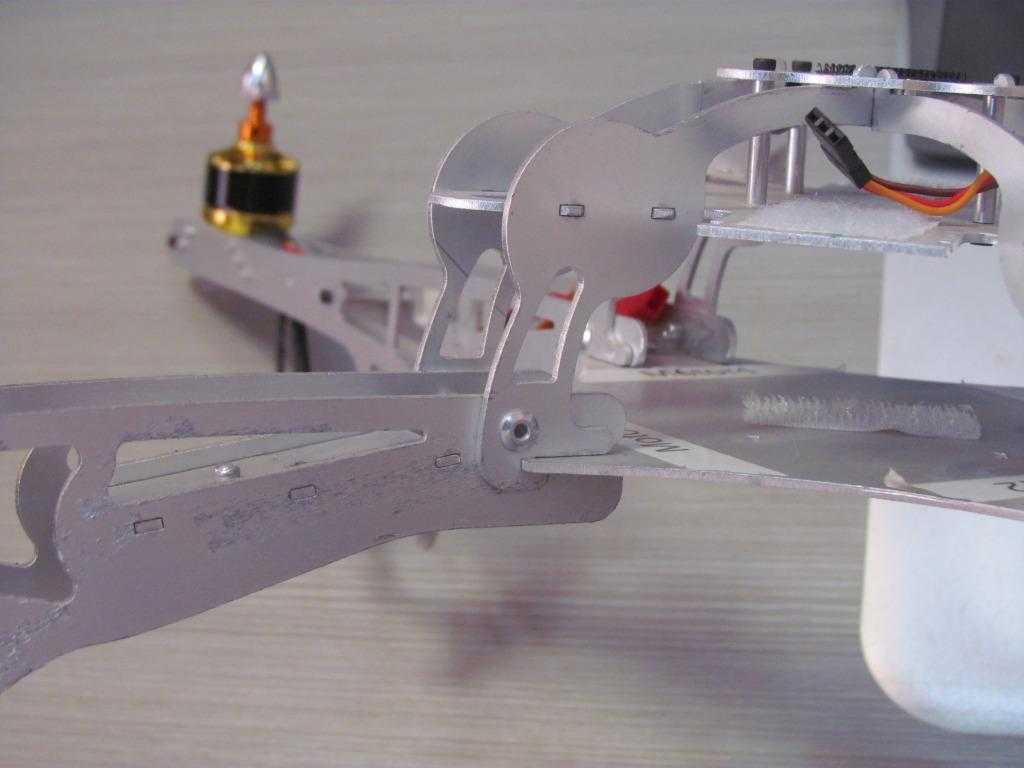

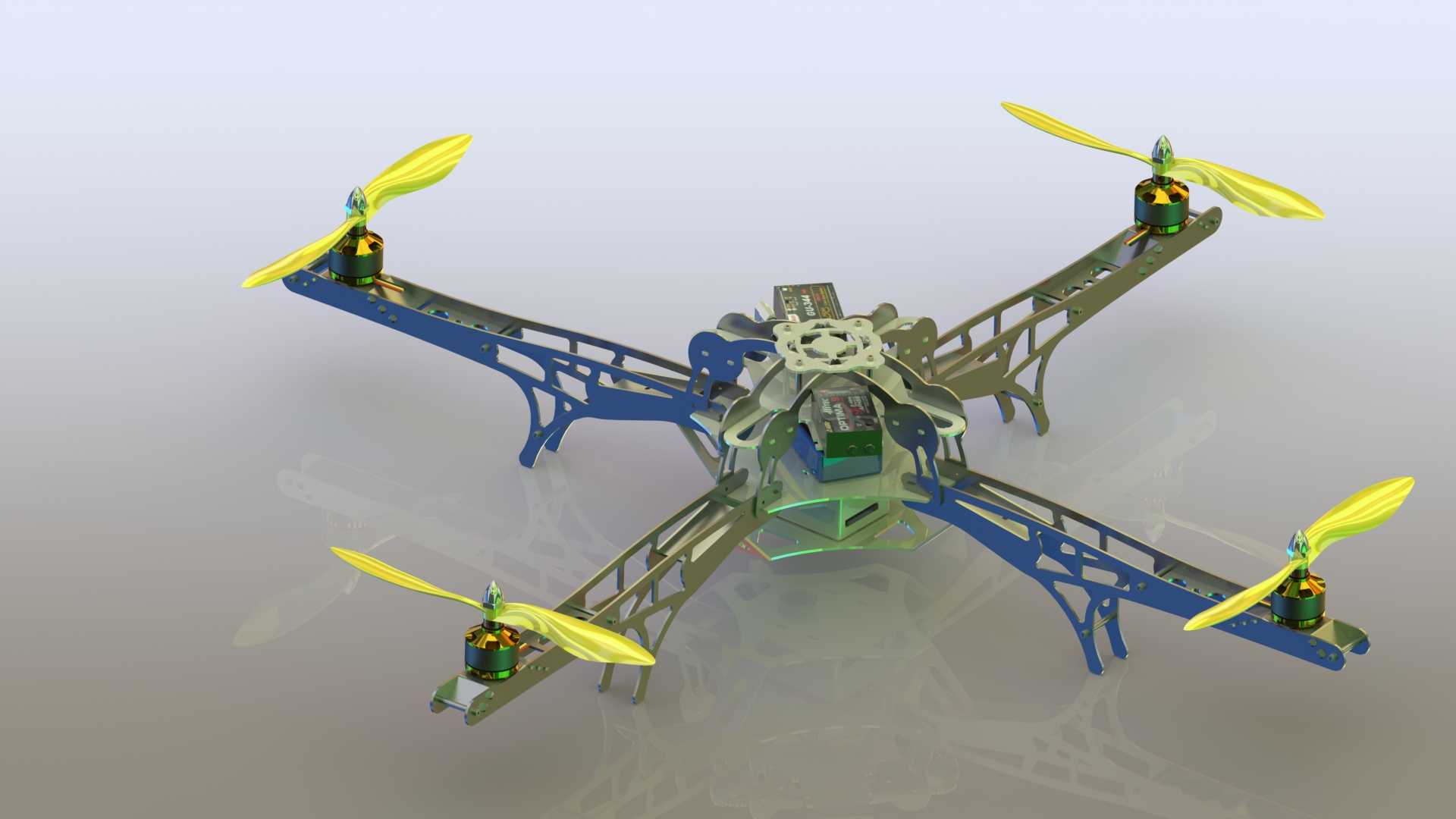

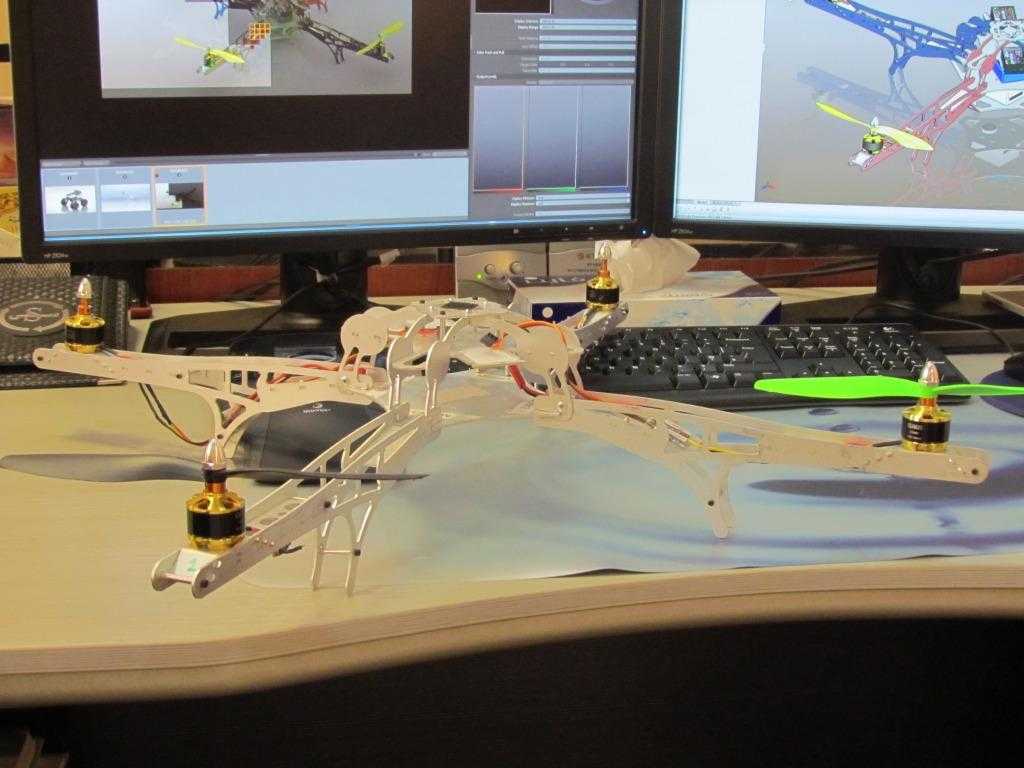

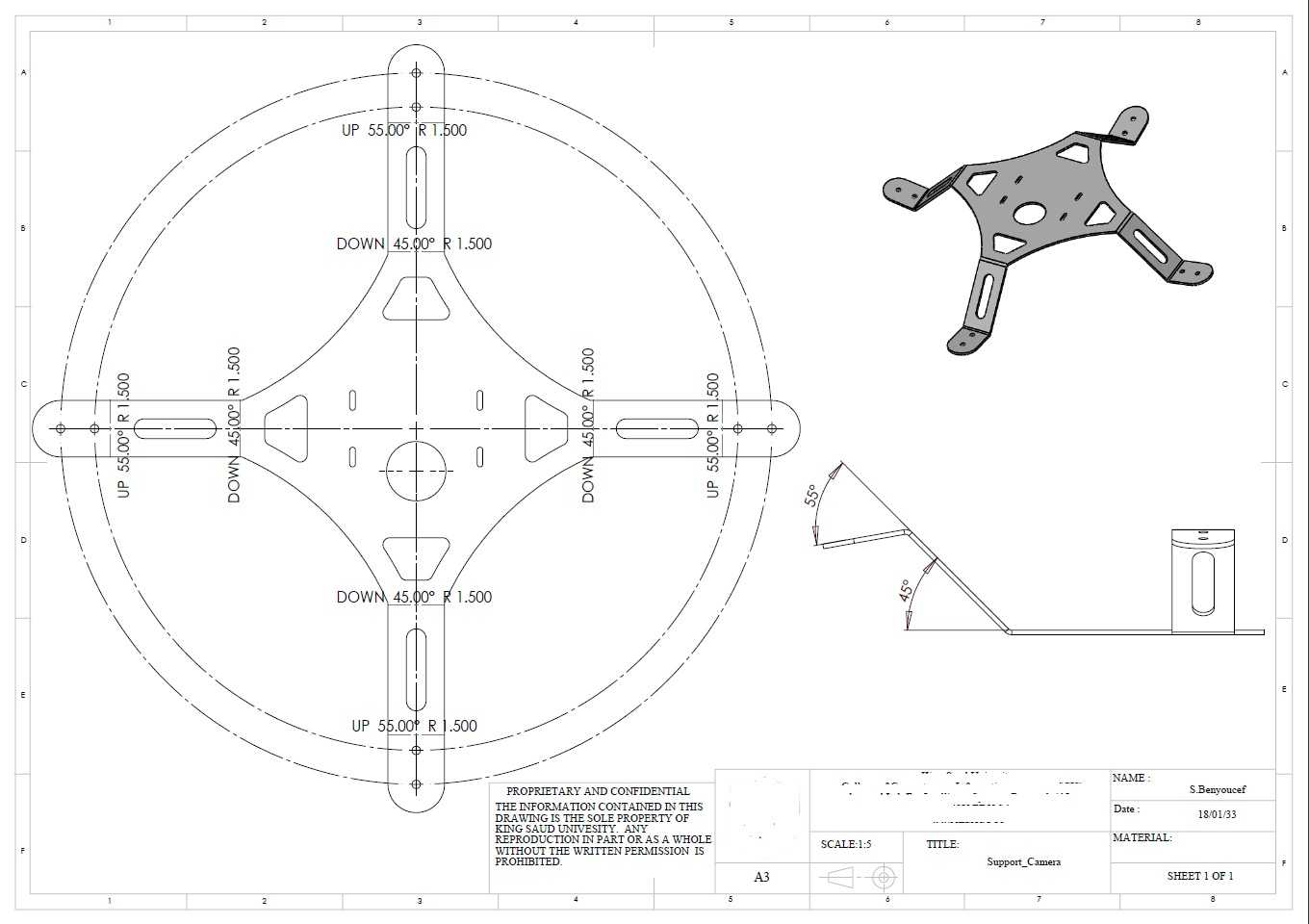

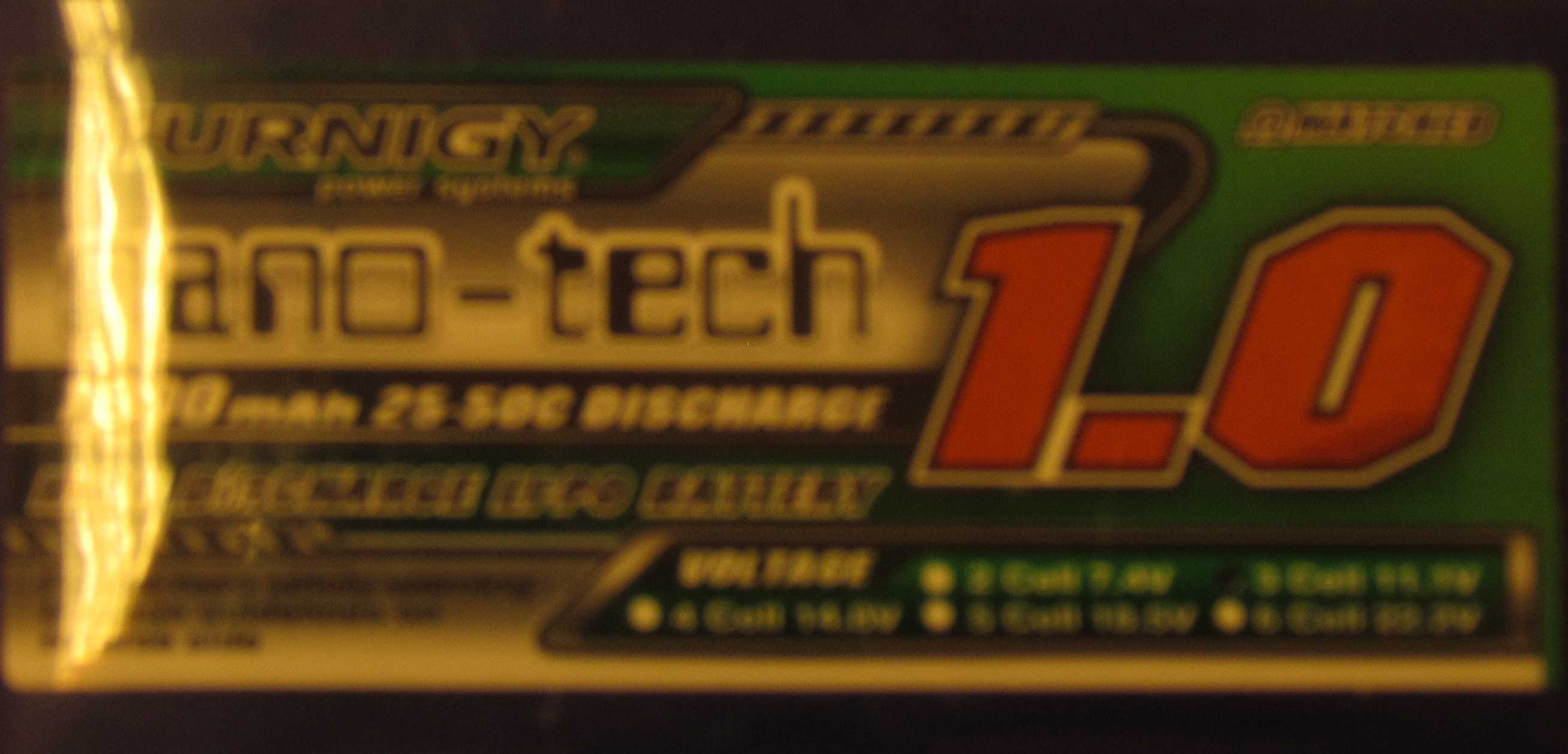

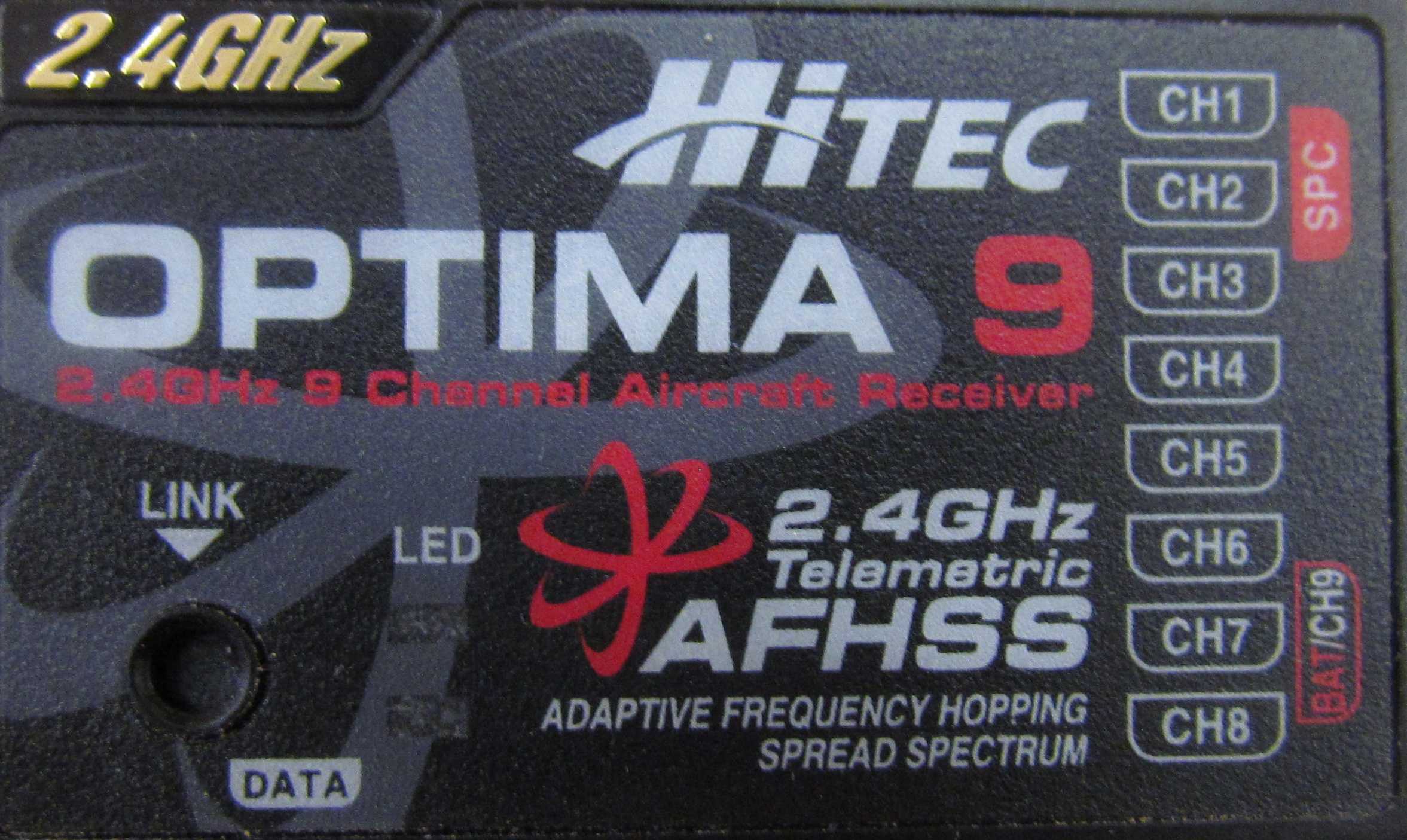

这款四旋翼飞行载具采用全铝板加工成型的机架结构，设计阶段优先考虑了低空作业场景下的结构强度与自重平衡，可适配农林植保小范围作业、园区巡检、低空航拍挂载等多类实际使用需求。机架采用四臂对称式布局，每支机臂都做了拓扑优化式的镂空铣削处理，在保证机臂抗扭、抗弯刚度满足旋翼高速转动动载荷要求的前提下，尽可能去除非受力区域的铝材余量，降低整机空载重量，提升有效载荷占比。机臂末端预留了标准的动力安装位，可适配常用规格的无刷电机与螺旋桨，安装孔位遵循行业通用的孔距标准，无需二次打孔即可完成动力组件的快速装配，中心舱段采用分层堆叠的安装空间设计，可依次放置飞控板、电调、电池、信号接收模块，各模块的安装位都预留了走线槽与固定孔位，避免飞行过程中线路晃动干扰传感器工作。从安装边界来看，机臂展开后整机对角线尺寸控制在常规便携收纳箱的适配范围内，机臂与中心舱的连接位置做了加强筋过渡，可承受常规飞行降落时的冲击载荷，不会出现起降阶段机臂根部断裂的问题。设计过程中针对铝板的材料特性做了受力校核，每处镂空的筋条宽度都经过受力仿真验证，既不会因为材料去除过多导致结构共振，也不会因为冗余材料过多增加飞行能耗。旋翼的转动平面与机架上平面保持平行，机臂的上翘角度经过反复调整，可抵消旋翼转动带来的扭力偏差，保证飞行姿态的稳定性，机架底部预留了可选装的起落架安装孔，也可根据作业需求直接挂载小型任务设备，无需额外改装机架结构。这类全铝机架的四旋翼载具，相比塑料注塑机架具备更好的散热性能，长时间飞行时电调与电机传导到机架的热量可以快速通过铝材散出，提升动力系统的连续工作时长，同时铝板的抗磕碰性能优于普通塑料机架，日常作业中出现轻微擦碰时不会出现机架碎裂的问题，维护成本更低。
