止动开关防护翻盖式保护罩结构

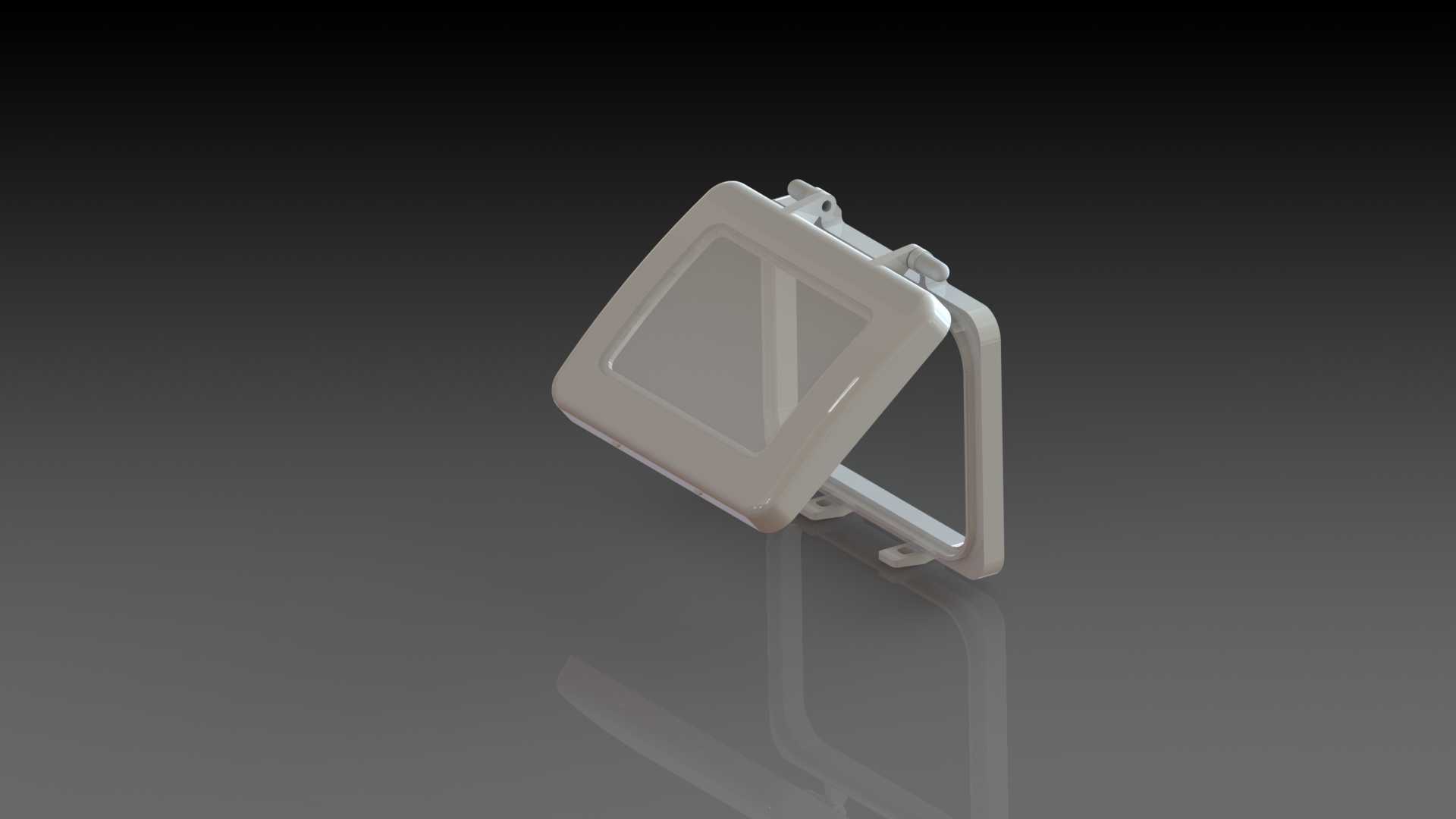

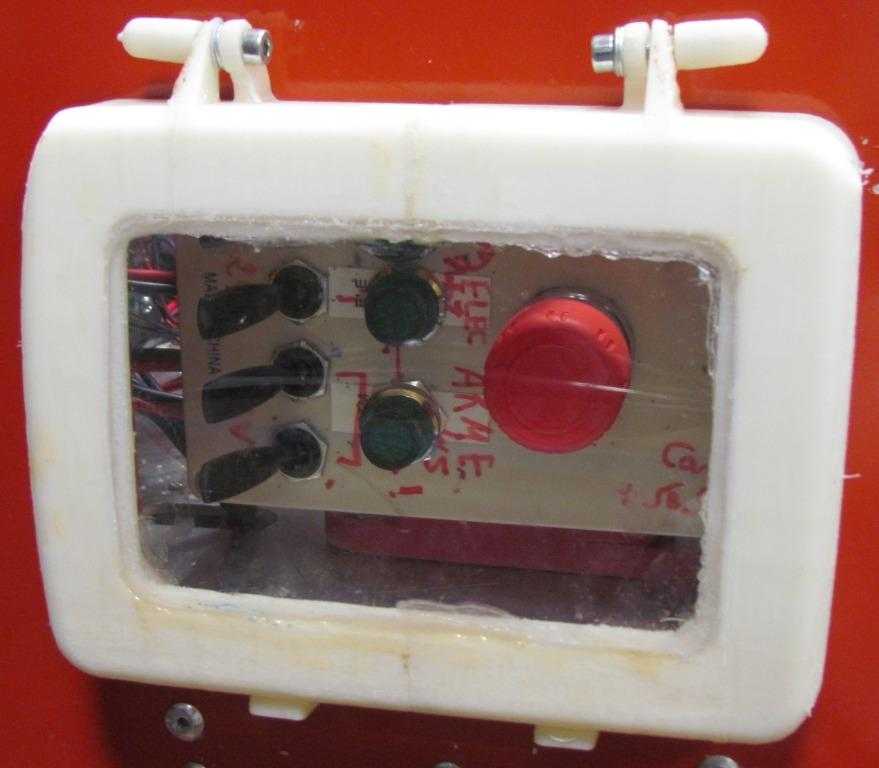

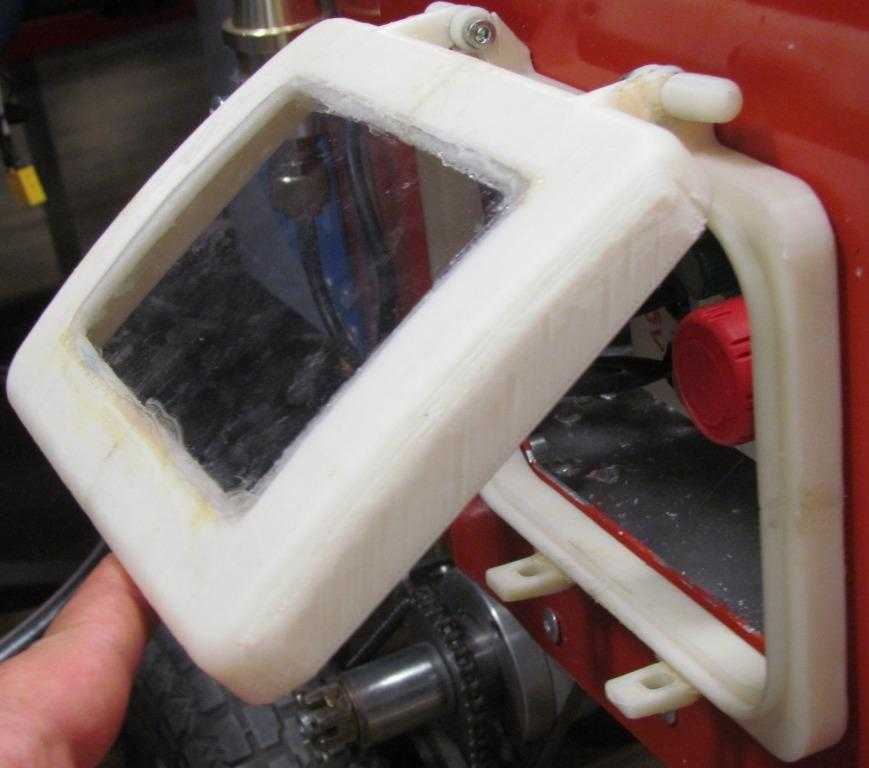

这款防护构件主要配套工业设备上的止动开关使用，在车间现场的设备操作工位、自动化产线旁的急停控制区域、重型机械操作面板区域都有明确的应用需求，核心作用是避免生产过程中飞溅的切屑、切削液、粉尘落到止动开关的触发按键上，同时防止作业过程中工具滑落、人员误碰导致开关被意外触发，引发设备非预期停机或者安全联锁误动作。从结构设计来看，整体采用框式底座加翻盖的组合形式，底座预留了对应安装孔位，能够直接贴合设备面板的安装平面固定，不需要额外改造原有开关的安装基座，翻盖和底座之间通过侧边的铰接结构实现开合，铰接位置做了限位设计，翻盖翻开后不会过度后仰遮挡周边其他操作元件，闭合状态下翻盖和底座的贴合面留有均匀的配合间隙，既不会因为加工公差导致翻盖卡滞，也能阻挡大部分粒径的固体杂物进入开关区域。翻盖表面做了内凹的透明视窗区域，不需要翻开防护盖就能直接观察到下方止动开关的状态标识，确认开关当前处于触发还是复位位置，视窗周边做了加厚的加强筋结构，避免日常擦拭、轻微磕碰导致视窗区域开裂变形。安装边界方面，底座的外轮廓尺寸适配常规规格的止动开关安装位，安装孔的孔距符合通用的面板安装标准，固定后底座下沿和设备面板完全贴合，不会留下缝隙让杂物从底部渗入，翻盖闭合后的整体高度控制在较低范围，不会突出操作面板过多，避免过往的物料、线缆勾挂到防护盖导致其损坏。设计过程中特意将翻盖的开启阻尼调整到合适区间，单手就能完成翻盖翻开操作，触发开关后松开手翻盖能依靠自身结构缓慢回落闭合，不需要额外手动复位，不会给应急操作增加多余步骤，同时闭合状态下不会因为设备运行的振动自行翻开，保证日常状态下防护结构始终处于有效位置。翻盖的侧边做了微小的抠手凹槽，戴劳保手套操作时也能顺利抠开翻盖，不会出现打滑的情况，整体结构没有多余的复杂零件，生产加工难度低，装配工序简单，后期如果出现铰接磨损也能快速整体更换，不需要拆解周边的线路和开关本体。
