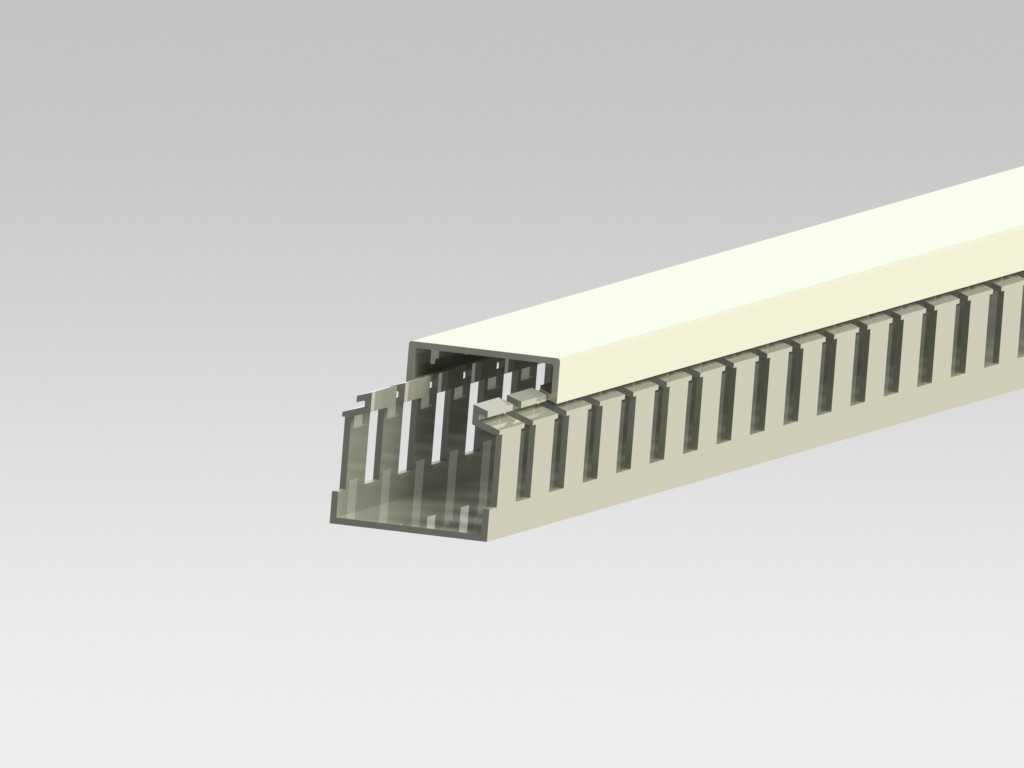

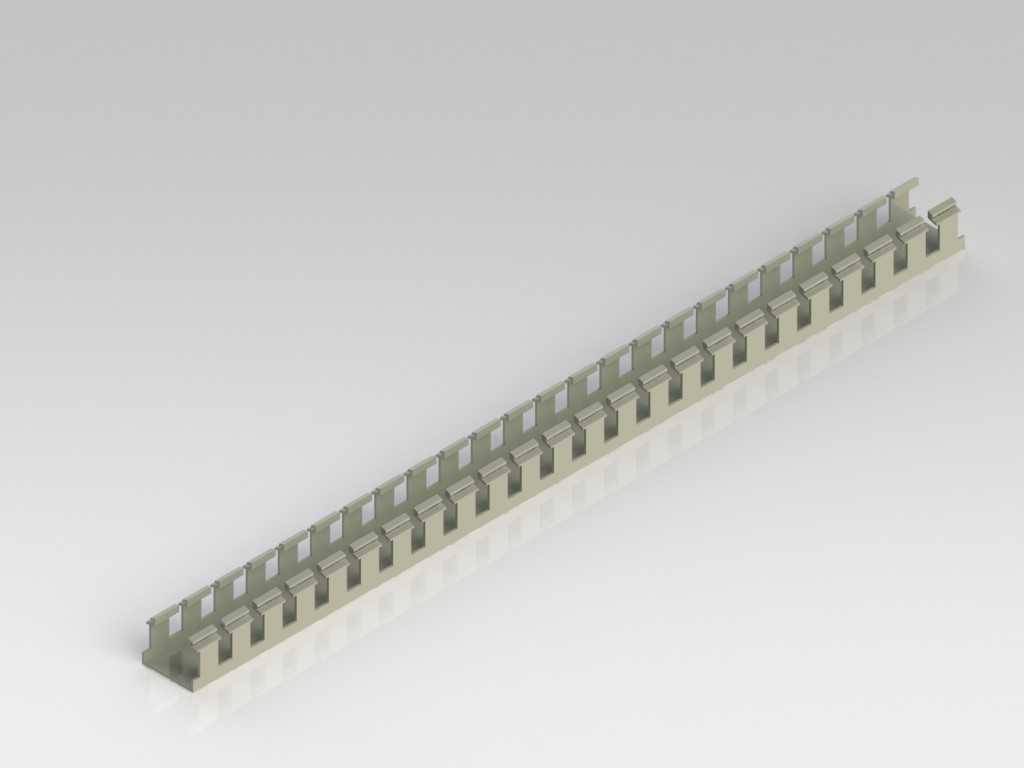

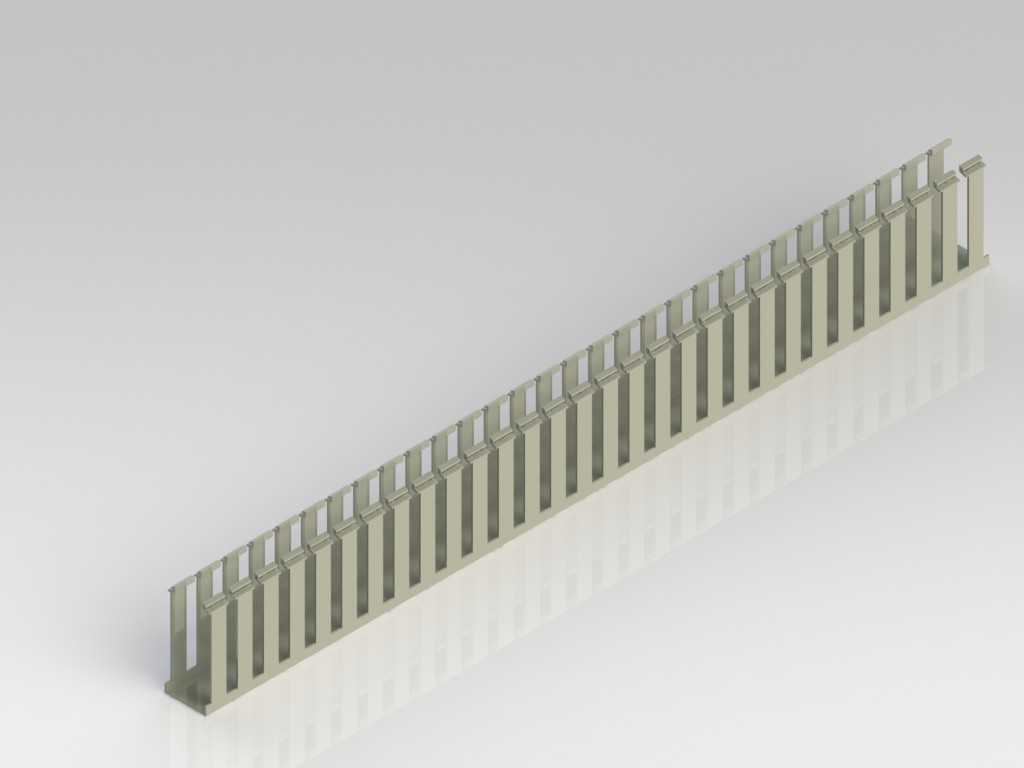

带铰链翻盖式电缆走线防护槽结构

这款带铰链盖的走线防护结构，主要应用在电气柜内部布线、工业设备控制柜走线、自动化生产线线缆排布、机房弱电布线等场景中，核心作用是规整梳理各类动力电缆、信号控制线，避免线缆散乱排布带来的积灰、外力剐蹭、鼠咬破损等问题，同时能让布线区域整洁美观，方便后期线路检修与故障排查。在实际使用场景中，这类走线槽可以沿柜体内壁、设备框架侧壁、走线架表面固定安装，能够容纳多根不同线径的电缆，将强弱电线路分隔排布，减少信号干扰问题。产品的核心功能特性在于自带一体式铰链翻盖结构，和传统分离式盖板的走线槽不同，翻盖通过侧边的铰链结构与槽体相连，翻开盖板进行线缆布设、增减线缆、线路检修时，盖板不会与槽体完全分离，既避免了盖板遗失的问题，也能在操作完成后快速扣合盖板，无需额外对准卡槽，大幅提升布线施工与后期维护的效率。槽体侧边设计有均匀排布的出线齿槽，施工时可以根据线缆的引出位置，掰断对应位置的齿片，让线缆从槽体侧面任意位置引出，无需在槽体上额外开孔，适配不同位置的元器件接线需求，齿槽的边缘做了圆角钝化处理，不会划伤线缆外绝缘层，避免长期使用中绝缘层破损带来的短路、漏电风险。在设计思路上，这款结构优先考虑了布线施工的便捷性与长期使用的可靠性，槽体采用等截面的长条形结构，可以根据实际安装长度任意裁切，适配不同尺寸的柜体与设备安装空间；铰链结构采用薄臂柔性连接设计，无需额外装配销轴等零件，一体成型即可实现翻盖的开合动作，减少装配零件数量，降低生产与装配成本；槽体内部为光滑的空腔结构，没有多余的凸起与棱角，穿线时不会卡滞线缆，能够顺畅推送多根线缆沿槽体长度方向排布。在外形尺寸与安装边界上，槽体的宽度与深度比例经过优化，既能够容纳足够数量的线缆，预留出线缆散热的间隙，避免多根线缆密集堆叠导致的积热问题，又不会占用过多的柜内安装空间，槽体底部预留有适配标准自攻螺丝的安装孔位，孔位间距符合常规电气安装的规范，可以直接固定在柜体安装板、金属框架表面，安装后槽体与安装面贴合平整，不会出现翘边、凸起的问题；翻盖扣合后与槽体表面齐平，整体外表面光滑无突出结构，不会积留灰尘与杂物，日常清洁维护十分方便。槽体的侧壁与底板厚度经过强度校核，在长距离悬空安装时也不会出现弯折变形，能够稳定承托内部线缆的重量，长期使用不会出现槽体下垂、盖板松脱的问题，适配工业场景下长期稳定使用的需求。
