改性三角偏心圆盘传动阀门杆机构

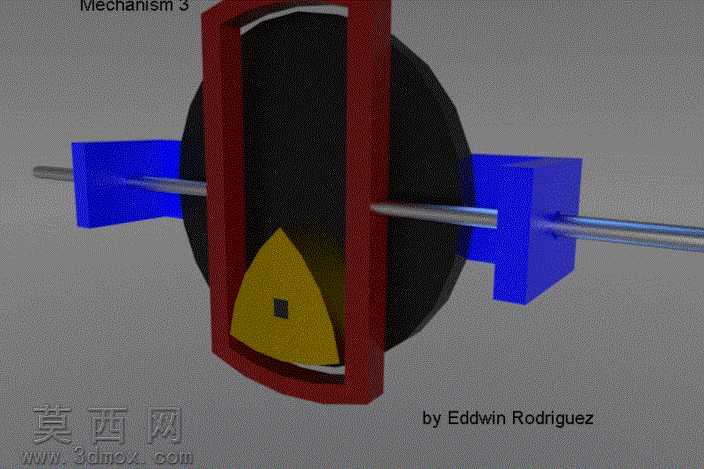

该作品为一款改性三角偏心传动机构的三维建模设计，整体围绕匀速直线运动输出的功能需求展开结构搭建，建模过程中优先保证各运动部件的装配精度与运动干涉校验，通过三维软件的参数化建模功能，对核心构件的尺寸进行反复调试，确保机构运行轨迹符合设计预期。模型的核心结构由红色框式机架、黑色偏心圆盘、黄色改性三角偏心块、蓝色轴座、金属传动杆几部分构成，机架采用框式对称结构，为内部运动构件提供稳定的支撑基准，建模时对机架的边角做了规整的倒角处理，既还原了实际加工的工艺特征，也避免了渲染时出现尖锐棱角的光影失真问题。黑色偏心圆盘作为动力输入的核心载体，与黄色三角偏心块采用同轴偏心装配，三角块的三个曲面轮廓经过反复曲率调整，能够在圆盘转动过程中与两侧的传动顶杆保持稳定的接触传动，避免运动过程中出现卡顿或脱离的问题。两侧的蓝色轴座采用对称式设计，建模时严格按照同轴度要求设置轴孔参数，保证金属传动杆能够在轴孔内做顺畅的往复直线运动，传动杆的金属材质在渲染时采用了高反射率的金属材质参数，添加了细微的表面拉丝纹理，还原真实金属杆件的质感；蓝色轴座采用哑光工程塑料材质，与金属杆件、红色机架形成鲜明的材质区分，红色机架则采用半哑光的喷涂金属材质，表面添加了细微的颗粒质感，提升整体模型的真实感。黄色三角偏心块作为核心传动构件，建模时重点优化了其轮廓曲线，将传统三角偏心的尖锐边角做了圆弧过渡处理，降低传动过程中的冲击损耗，使其能够将圆盘的圆周旋转运动，平稳转换为传动杆的匀速直线运动，最终实现对阀门杆的稳定驱动。渲染阶段采用了工作室柔光布光方案，主光源从模型斜上方45度角投射，搭配两侧补光弱化构件阴影，清晰展现各部件的装配关系与结构细节，背景采用中性灰色调，突出机构本身的结构特征，让观看者能够直观理解该机构的运动逻辑与传动原理，整个设计在保证机构运动功能的前提下，优化了传动接触部位的轮廓设计，提升了机构运行的平稳性与使用寿命，可作为阀门直线驱动机构的设计参考方案。
