法兰连接式工业蒸汽截止阀三维设计

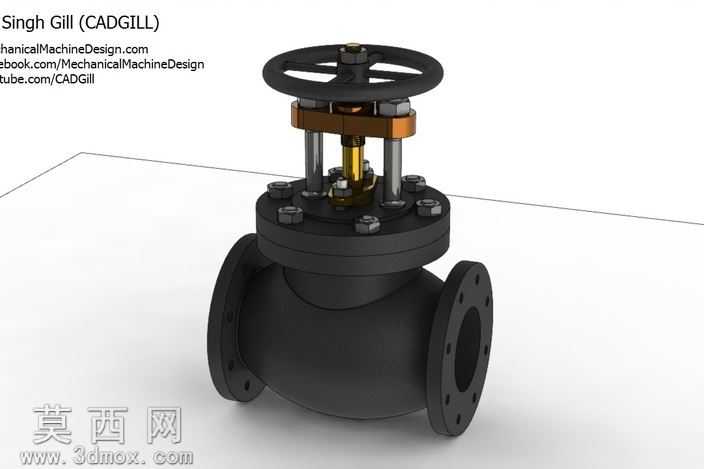

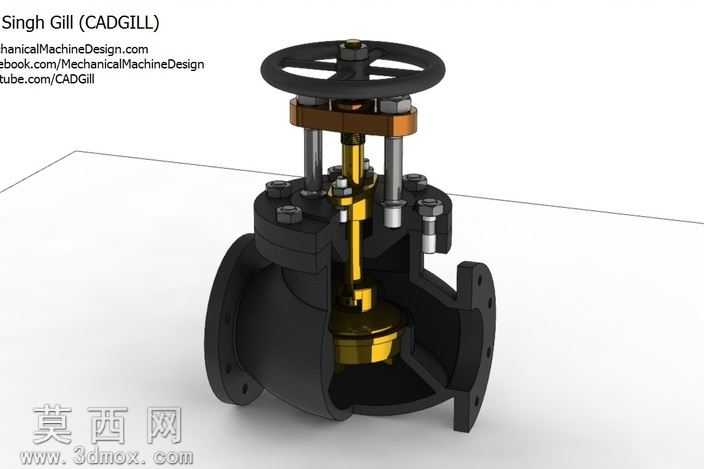

本作品为工业管路系统用蒸汽截止阀的三维建模设计成果，建模过程围绕产品实际生产装配逻辑展开，先通过二维草绘绘制阀体的流道轮廓、法兰安装孔位基准线、阀杆升降轴线，再以旋转特征生成阀体的主体球形腔体与两端法兰连接结构，对法兰端面的密封槽、螺栓过孔采用阵列特征完成批量生成，保证孔位的圆周等分精度符合管路安装的同轴度要求。建模阶段严格还原截止阀的截止式密封结构，阀瓣部分采用锥面密封设计，与阀座的密封面做了贴合度的配合校验，确保关闭状态下可实现蒸汽介质的零泄漏截断；阀杆部分采用梯形传动螺纹结构，与阀盖内部的螺纹衬套做了运动仿真配合，验证手轮旋转时阀杆升降的行程无卡滞，同时还原了阀杆与阀盖之间的填料密封结构，包含填料压盖、压紧螺栓的细节，模拟实际使用中填料更换、压紧的装配逻辑。手轮部分采用轮辐式结构，通过圆周阵列生成五根轮辐，中心位置做了与阀杆顶端方头的配合卡槽，保证扭矩传递的结构合理性。材质与渲染阶段，阀体、阀盖、法兰等承压部件赋予铸钢哑光黑材质，还原工业铸钢件的表面磨砂质感；阀杆、压紧螺栓等传动紧固件赋予金属抛光不锈钢材质，区分传动件与承压件的材质差异；手轮赋予黑色酚醛塑料材质，还原操作部件的防滑哑光质感；中部的阀杆定位铜套赋予黄铜金属材质，通过材质差异清晰区分不同功能部件。渲染阶段采用工作室三点布光，主光源从侧上方打亮阀体的主体曲面，突出法兰螺栓、阀盖压块的结构细节，辅光源补全阀腔底部、手轮下方的暗部细节，添加微弱的环境反射效果，让金属部件的质感更贴近真实工业产品的视觉效果，整体模型的所有部件均做了干涉检查，确保装配状态下各运动部件无结构冲突，完全符合蒸汽截止阀的实际结构设计规范，可用于产品结构展示、装配教学、管路系统模拟等场景。
