I2C接口128x64分辨率OLED显示模组

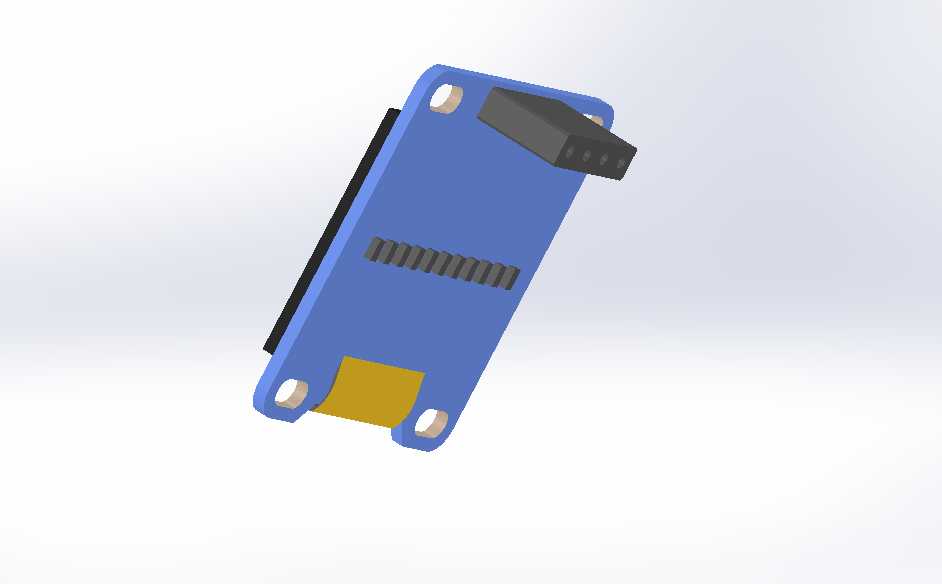

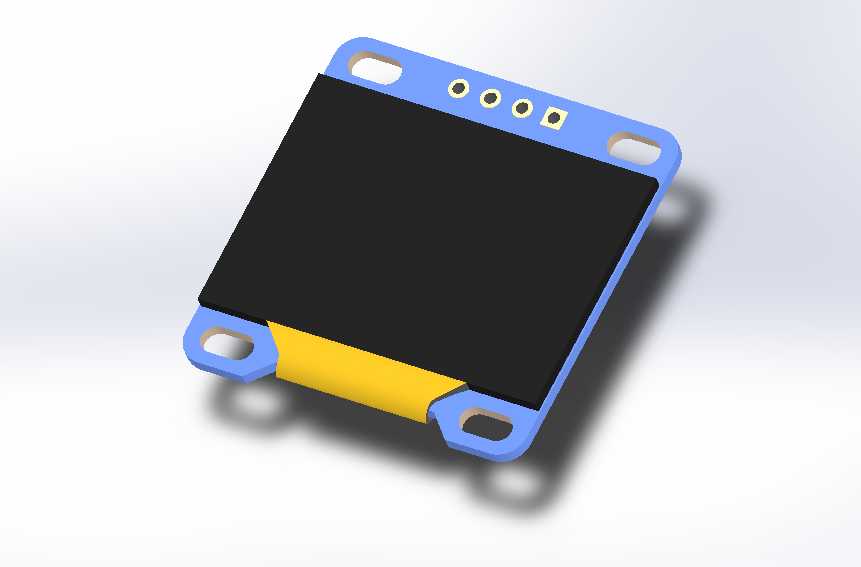

这款OLED显示模组是嵌入式开发、小型智能设备领域常用的人机交互核心部件，广泛应用在手持检测仪器、桌面小型控制终端、物联网传感节点、开源硬件开发项目、小型消费类电子设备中，承担设备运行参数展示、交互菜单呈现、状态提示信息输出的核心作用，相比同尺寸LCD屏幕，它具备自发光特性，无需额外背光组件，在弱光甚至完全黑暗的使用场景下也能呈现清晰锐利的显示内容，同时拥有更宽的可视角度，即使在设备安装位置存在观测角度偏移的情况下，使用者也能快速读取屏幕上的信息，不会出现偏色、内容泛白难以辨识的问题。在功能设计上，这款模组采用I2C通信接口，仅需两根通信线即可完成与主控芯片的数据交互，大幅减少了对主控IO口的资源占用，对于引脚资源紧张的小型微控制器项目格外友好，同时简化了外围电路的布线难度，降低了PCB走线的复杂度。模组的结构设计充分考虑了嵌入式安装的实际需求，外围设置了四个带沉台的安装固定孔，安装孔位做了对称布局设计，既可以正装也可以根据设备内部空间反向安装，适配不同的设备壳体结构；屏幕有效显示区域居中排布，外围的蓝色塑胶边框既起到保护内部玻璃屏体的作用，也预留了足够的壳体贴合余量，装配时可以在边框与壳体之间粘贴缓冲泡棉，既可以阻挡环境灰尘进入设备内部，也能缓冲设备跌落、震动时对屏体的冲击，避免玻璃屏体受外力碎裂。模组侧边引出的四个接线焊盘对应电源、地、I2C时钟、I2C数据四个信号，焊盘做了加大处理，既可以直接焊接导线完成接线，也可以适配对应的卧贴连接器，满足不同生产场景的装配需求。在安装边界上，这款模组整体厚度控制在较低水平，不会占用过多的设备内部纵深空间，即使是内部空间局促的小型手持设备，也能轻松完成装配；屏幕排线部分做了加固处理，反复弯折也不会出现排线断裂、接触不良的问题，适配需要经常开盖维护的设备使用场景。设计过程中充分考量了电子设计的协同需求，模型的尺寸精度完全匹配实际器件的物理参数，结构工程师在进行设备壳体设计时，可以直接将该模型导入装配环境，精准预留屏幕安装槽、固定孔位、接线避让空间，避免后期打样出现屏体装不进、固定孔位偏移、接线与其他结构件干涉的问题；PCB设计工程师也可以依托该模型的尺寸参数，精准定位屏幕连接器的摆放位置，确保PCB装配后屏幕与壳体窗口完美对齐，不会出现屏幕偏位、显示区域被壳体遮挡的问题。
