八引脚PowerVDFN封装电子元器件结构

　　在高密度电源管理电路的PCB布局工作中，表面贴装的功率类封装器件一直是结构设计与电气性能平衡的核心考量点，这款八引脚PowerVDFN封装的元件结构，正是针对大电流电源转换场景优化的封装形态。不同于传统鸥翼引脚的SOIC类封装，VDFN采用无外露引脚的扁平贴装设计，底部焊盘直接与PCB铜箔接触，既能够缩短电流传导路径降低导通损耗，也能通过底部裸露的散热焊盘将芯片工作产生的热量直接传导至PCB的散热铜层，在消费类电子适配器、工业控制板卡的DC-DC转换回路、车载低压供电模块这类对安装高度有严格限制的场景中，这类封装的器件可以将板上占用高度控制在1毫米级别，大幅压缩板级空间占用。

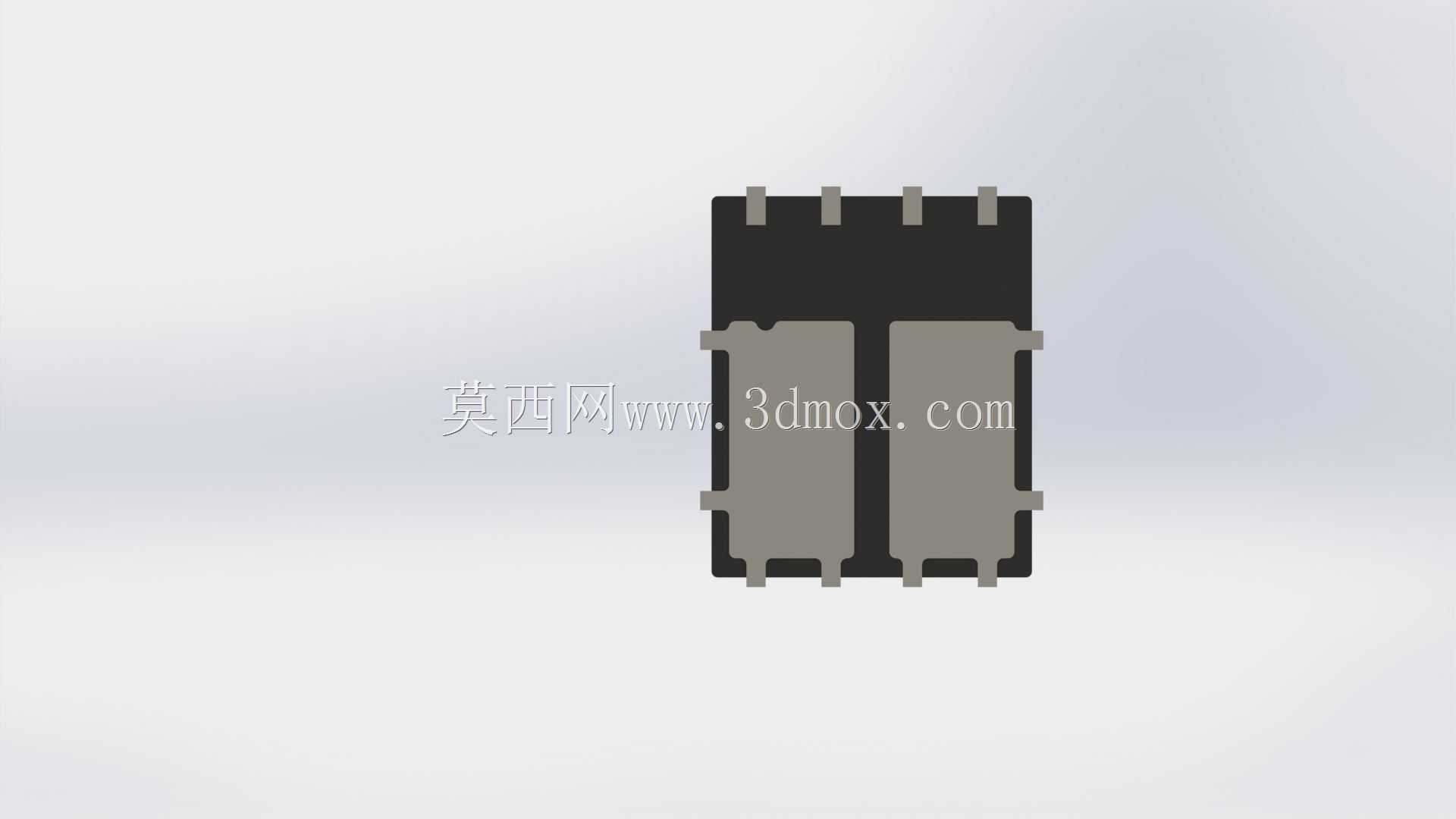

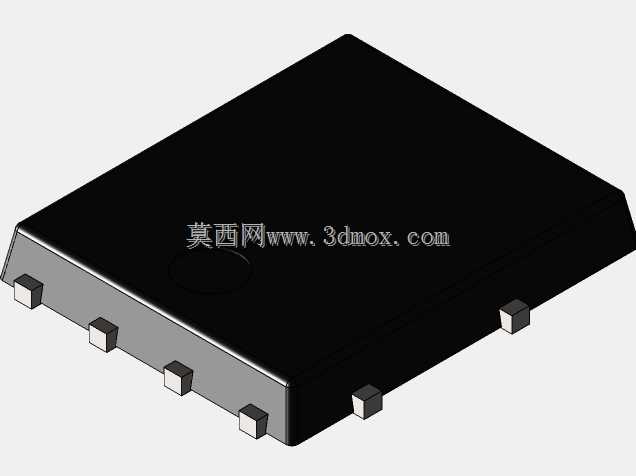

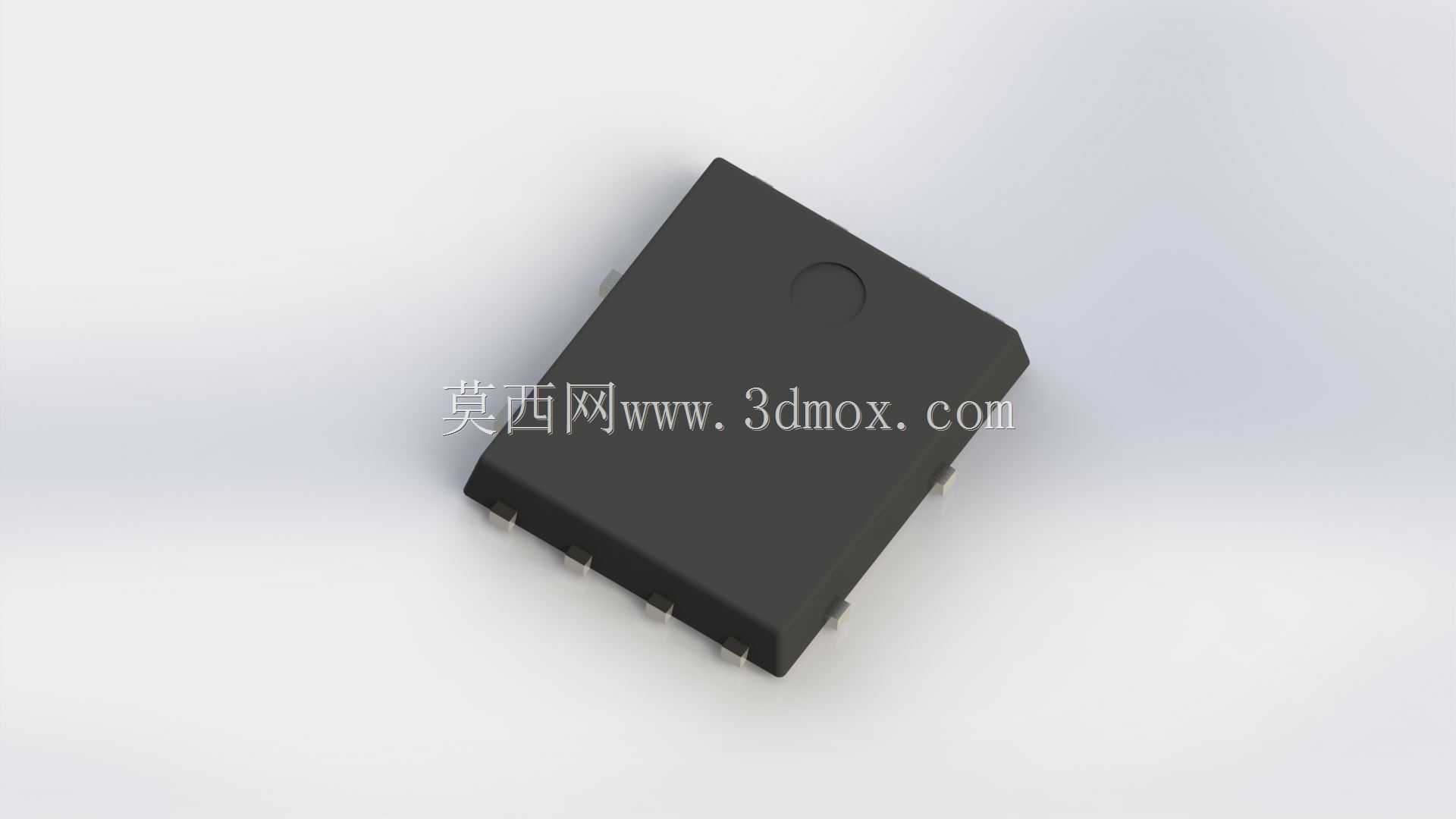

　　从结构设计逻辑来看，这款封装的本体采用方形环氧树脂塑封结构，顶部的圆形标记点是引脚1的定位标识，在SMT贴片加工环节，产线的视觉识别系统可以通过这个标记快速判定器件贴装方向，避免反向贴装导致的电路短路故障。封装四周分布的八个信号引脚采用侧面外露的焊端设计，每个焊端的宽度与间距都按照标准表面贴装工艺的公差要求设定，既能够保证回流焊过程中焊锡的爬升高度满足焊接强度要求，也能避免引脚间距过小导致的连锡缺陷。封装底部的大面积散热焊盘尺寸经过热仿真优化，在常规1.6毫米厚度的FR-4板材上，配合2盎司铜厚的散热过孔阵列，可以实现数瓦级别的耗散功率承载能力，不需要额外加装散热片就能满足多数中小功率电源电路的散热需求。

　　在安装边界的考量上，这类封装的器件在PCB布局时需要在本体周边预留至少0.5毫米的工艺间距，一方面满足SMT贴片机的吸嘴取料空间要求，另一方面也给回流焊后的AOI光学检测留出足够的检测视角，避免周边过高元件遮挡焊盘影响焊接质量判定。不同于带引脚的封装形式，VDFN封装的共面度要求更高，建模时严格按照JEDEC相关封装标准设定塑封本体的平面度公差，保证所有焊端与底部散热盘都能在贴装压力下与PCB焊盘充分接触，避免虚焊问题。在实际的板级堆叠设计中，这类封装的器件上方可以布置高度不超过3毫米的低矮贴片元件，但是要避免在散热焊盘对应的PCB背面布置发热量大的器件，防止热量叠加导致器件结温超过额定值。

　　从电路适配的角度看，这类PowerVDFN封装通常用于承载功率MOS管、电源管理IC这类需要走大电流的芯片，建模时还原的引脚排布可以直接导入PCB设计软件进行封装匹配，结构工程师在进行整机结构干涉检查时，可以直接调用这个模型核对器件与外壳、散热结构、周边接插件的空间距离，不需要额外测量实物尺寸。在进行产品的可靠性仿真时，这个模型的外形与质量参数也可以直接用于振动、跌落仿真的载荷设定，模拟器件在不同工况下的受力情况，验证焊点的疲劳寿命。不同于通用的封装模型，这个结构还原了塑封本体的边角倒角、顶部标记点的凹陷细节、侧面焊端的台阶结构，在进行产品的透明外壳展示、内部结构渲染时，可以更真实地还原板卡的实际装配效果，避免通用模型带来的视觉失真。

　　在生产工艺适配层面，这类封装的模型尺寸设定充分考虑了塑封工艺的脱模斜度，虽然整体外观接近直方体，但侧壁存在微小的脱模角度，在进行治具设计时，比如测试工装的定位座、返修用的热风嘴定制，都可以直接参考这个模型的尺寸进行加工，避免治具与器件本体干涉。对于需要进行 conformal coating 三防涂覆的产品，这个模型的外形边界也可以帮助工艺人员设定涂覆避让区域，保证焊盘位置不会被三防漆覆盖影响焊接可靠性。
