LFPAK56D封装功率半导体器件三维结构

　　在汽车电子动力控制单元、工业伺服驱动板卡、通信电源整流模块这类对功率密度要求严苛的电路设计场景中，表面贴装功率器件的封装结构合理性，直接决定了整板的散热效率、组装良率与长期运行可靠性。本次呈现的LFPAK56D封装结构，对应行业内常用的SOT1205封装规格，其设计完全围绕大电流功率MOS器件的实际应用需求展开，可直接用于PCB布局阶段的干涉校验、散热路径仿真以及SMT钢网开孔设计参考。

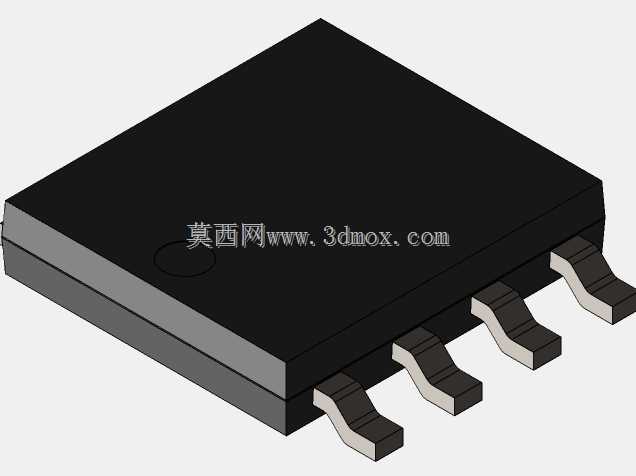

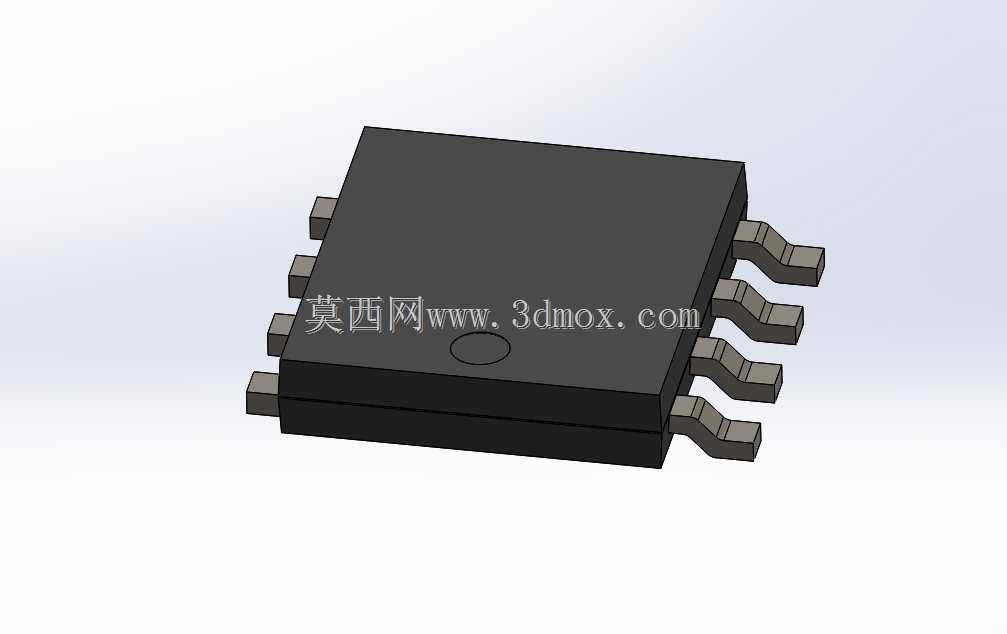

　　从实际电路组装的角度看，这类封装的引脚采用鸥翼式成型设计，每侧分布4个引脚，引脚共面度控制在0.1mm以内，能够适配常规回流焊工艺的公差要求，避免虚焊、立碑等SMT组装缺陷。封装本体采用黑色环氧塑封材质，本体顶面设置的圆形定位标记，可在视觉贴片机识别时快速确认器件1脚方位，减少上料时的方向错误风险。不同于传统直插功率器件的引脚排布，该封装的功率引脚与信号引脚做了分区排布，大电流通路的引脚宽度达到1.2mm，能够承载最高40A的持续导通电流，同时降低引脚自身的导通电阻损耗。

　　设计这类封装三维模型时，首先需要明确器件在PCB上的安装边界：本体总宽度为5.6mm，总长度为6.5mm，塑封本体厚度为1.1mm，引脚伸出本体的长度为0.8mm，引脚末端的成型高度距离PCB板面为0.15mm，这一尺寸既保证了焊锡爬升的空间，也避免引脚过长导致的组装后形变。建模过程中需要严格还原引脚的弯折弧度，不能简化为直角结构——实际生产中引脚的弯折内R角为0.2mm，这一细节直接影响焊盘设计时的引脚伸出长度计算，如果模型简化为直角，会导致仿真阶段的焊膏量计算偏差，进而引发批量焊接不良。

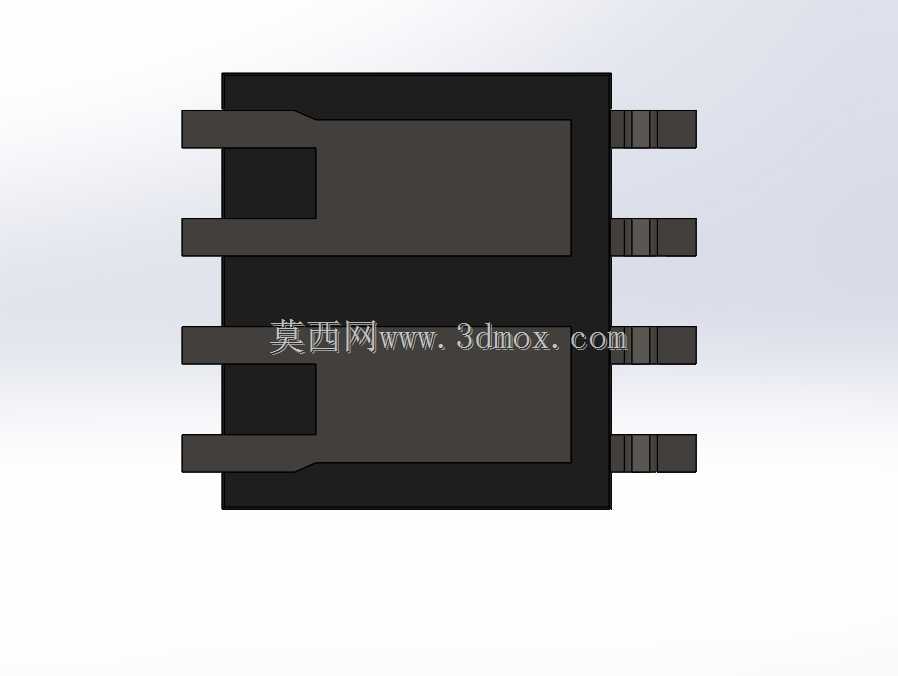

　　在散热设计层面，该封装的底部带有裸露的散热焊盘，焊盘尺寸与本体底部的金属散热片完全匹配，建模时需要保证散热焊盘与塑封本体的相对位置精度，偏差控制在0.05mm以内。实际应用中，这个散热焊盘会直接焊接在PCB的露铜散热区域，通过过孔连接到内层铜皮实现散热，模型中准确还原散热焊盘的凸台高度（0.05mm），能够帮助结构工程师在做板级堆叠时，确认器件与下方屏蔽罩、散热胶层的间隙是否满足要求，避免组装时出现器件顶高、散热胶涂布厚度不均的问题。

　　从选型适配的角度看，这类封装广泛应用于40V-100V耐压等级的N沟道功率MOS器件，对应汽车电子中的负载驱动、电源反接保护、电机半桥驱动等场景，模型的引脚间距严格按照1.27mm标准间距设计，能够直接匹配通用PCB封装库的焊盘尺寸，工程师在做方案阶段的板级布局时，可以直接调用该模型进行空间占位校验，确认周边电容、电阻器件的摆放距离是否满足安规要求，比如功率器件周边的高压走线需要保持0.5mm以上的电气间隙，通过三维模型的干涉检查，可以提前发现二维布局中容易忽略的空间冲突问题。

　　不同于消费类电子使用的小尺寸薄型封装，LFPAK56D封装的塑封本体采用了加强筋结构设计，在模型的塑封本体侧面可以看到细微的脱模斜度与加强凸点，这些细节并非冗余设计：在汽车级应用的温度循环测试中，封装本体需要承受-40℃到125℃的温度交变，加强结构能够减少塑封料与内部引线框架的热应力失配，降低封装开裂的风险。建模时还原这些细微结构，也能帮助工艺工程师在做SMT吸嘴选型时，确认本体顶面的平整度，选择合适尺寸的吸嘴完成器件拾取，避免因吸嘴与本体贴合不良导致的抛料问题。

　　在安装边界的校验场景中，该模型还可以用于波峰焊治具的设计验证：当混装电路板采用波峰焊工艺时，治具需要对贴片功率器件做遮挡保护，模型准确的本体高度与引脚位置，能够帮助治具设计人员确定遮挡窗口的尺寸，既保证治具能够完全覆盖器件本体，避免波峰焊的锡流冲击导致器件移位，也不会遮挡周边需要焊接的插件元件焊盘。此外，在做整机的振动仿真分析时，准确的器件模型重量（约0.2g）与引脚刚度参数，能够帮助仿真工程师评估PCB在随机振动条件下的器件焊点应力，提前优化器件的摆放位置与固定方式，避免车载工况下长期振动导致的焊点疲劳断裂问题。
