适配PCB直装的CR927纽扣电池结构

　　在便携低功耗电子设备的板载供电方案选型里，板装式纽扣电池一直是RTC时钟、参数存储芯片掉电保持供电的主流选择，这类应用场景对电池的安装定位精度、引脚共面度、占用板上空间都有明确的工程要求，以往很多工程师在做PCB布局时，要么选用卧式贴片纽扣电池座，额外增加BOM成本与贴片工序，要么直接选用带焊脚的裸电池，却因为没有精准的三维模型参考，容易出现引脚焊盘定位偏差、电池本体与周边器件干涉、爬电距离不足等问题，直接影响量产阶段的焊接良率与长期使用可靠性。

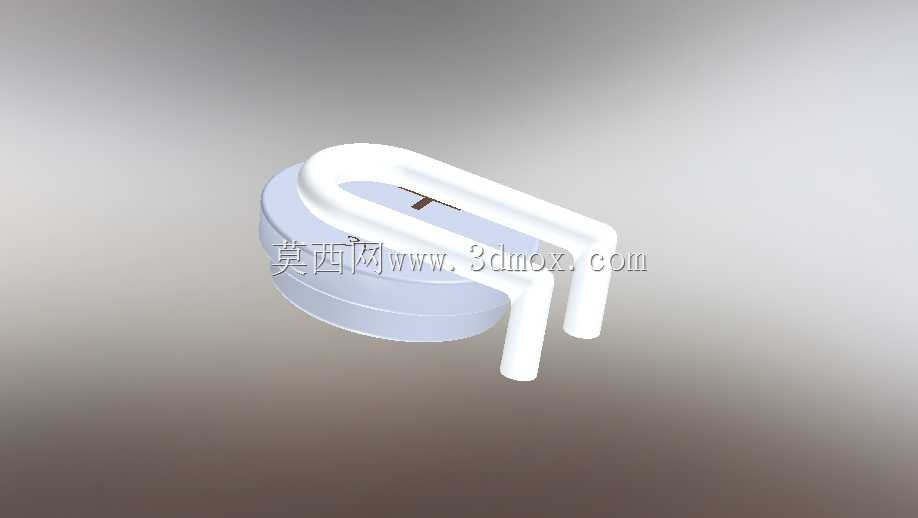

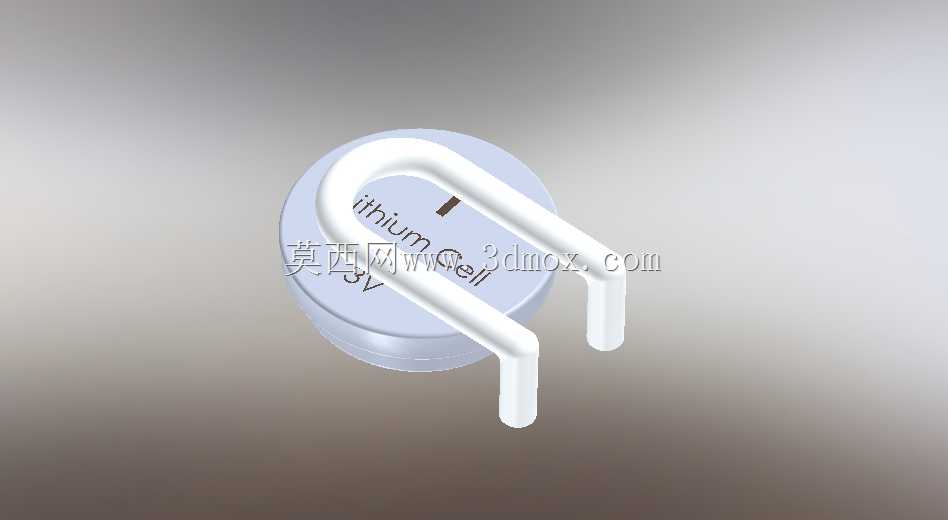

　　这款CR927规格的带安装引脚单体电池结构，完全围绕PCB直插焊接的实际使用需求做了完整的阶跃还原，建模过程中没有做多余的工艺简化，把正极引线的弯折弧度、引脚末端的平直焊接段、电池本体的绝缘封装边界都做了精准还原。从实际应用的角度出发，这类带成型引脚的CR927电池不需要额外搭配电池座，直接将两个引脚插入PCB对应的过孔完成波峰焊或者手工焊接即可，相比带座方案能节省至少40%的板上占用面积，对于对厚度有严格要求的卡式设备、便携检测终端、小型传感节点来说，能进一步压缩整机的堆叠厚度，避免电池座带来的额外高度冗余。

　　设计还原过程中，重点考量了引脚的成型尺寸对安装的影响：两个正极铅圈的中心间距控制在4.5mm，这个尺寸是匹配常规0.8mm板厚PCB的焊盘间距最优值，既不会因为间距过小导致焊盘之间的绝缘间距不足，也不会因为间距过大增加不必要的板上空间占用；铅圈与CR927电池本体中心的距离为6.2mm，这个尺寸直接决定了电池本体在PCB上的投影位置，布局时只要按照这个偏移量预留电池的安装区域，就能完全规避电池与周边贴片电容、电阻、芯片的干涉问题，不需要反复打样调整器件位置。正极引线的直径设置为1.27mm，这个线径刚好匹配标准2.54mm网格系统下的过孔尺寸，常规PCB制板时选用0.8mm内径、1.5mm外径的焊盘就能满足焊接要求，不需要单独定制特殊尺寸的过孔，能直接兼容常规的PCB设计规则，减少制板阶段的额外成本。

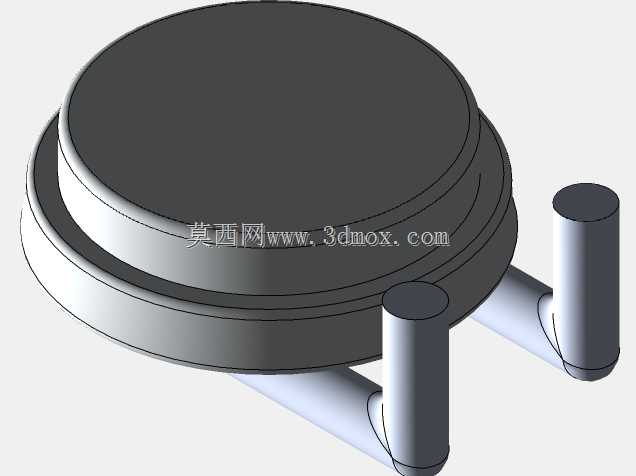

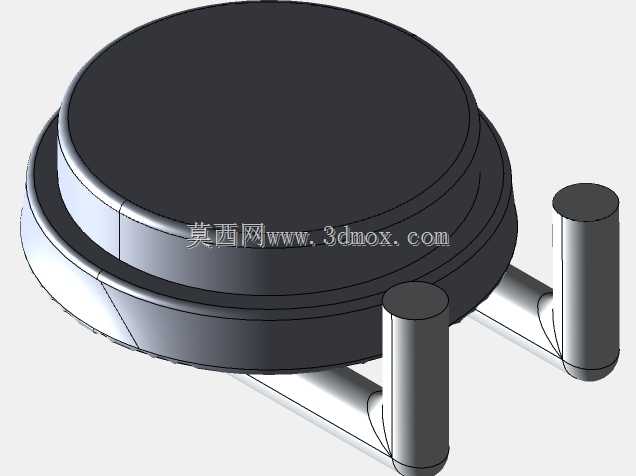

　　从结构特性来看，引脚采用了双弯折的成型设计，靠近电池本体的第一段弯折做了圆弧过渡，避免直角弯折导致的引脚应力集中，在长期受震动的使用场景下，不会因为应力累积出现引脚断裂、接触不良的问题；引脚末端的平直段长度预留了足够的焊接吃锡长度，过波峰焊时锡液能顺着引脚充分浸润，形成饱满的焊点，同时也能在焊接时起到定位作用，插入过孔后不会因为轻微晃动出现电池本体倾斜的问题。电池本体的外形还原了实际锂锰纽扣电池的封装特征，顶部的极性标识、侧面的绝缘包覆层边界都做了对应呈现，在做整机结构的干涉检查时，能直接通过模型判断电池外壳与上下壳、周边结构筋位的间隙是否满足安规要求，避免出现外壳顶住电池导致引脚受力变形、或者绝缘距离不足导致的漏电风险。

　　对于使用Altium等PCB设计软件的工程师来说，这个结构可以直接导入到PCB的3D布局环境中，将模型的引脚与对应的焊盘做对齐绑定，就能在3D视图下直观检查整个板上的器件堆叠情况，不需要再通过尺寸换算手动估算电池的占用空间，能大幅减少布局阶段的反复调整工作量。在做小型物联网传感节点、智能门禁卡、便携医疗检测片、工业控制板卡的RTC供电设计时，选用这种直装式CR927电池，配合精准的三维模型做前期布局验证，能有效缩短研发周期，避免因为安装尺寸不匹配导致的改板问题，同时也能在BOM成本控制上获得明显优势，相比同容量的带座方案，单台设备的供电部分成本能降低60%左右，对于大批量量产的消费类、工业类低功耗设备来说，是性价比极高的供电选型方案。建模过程中也充分考虑了不同设计软件的兼容性，模型的曲面做了合理的公差处理，导入到各类机械设计、PCB设计软件中都不会出现破面、曲面丢失的问题，能直接用于干涉检查、装配验证、结构评审等各个研发环节，不需要工程师再花时间做模型修复。
