四旋翼无人机X525电机安装固定支架

在多旋翼无人机的整机结构搭建中，电机安装支架是连接动力单元与机身主架的核心受力构件，直接决定动力输出的稳定性与飞行过程中的结构可靠性，这款适配X525机架的电机支架，正是针对小轴距四旋翼飞行器的动力安装需求完成的结构设计。从实际装机场景来看，这类支架主要承担无刷电机的定位固定、载荷传递功能，飞行过程中电机产生的扭矩、升力以及机动动作带来的交变载荷，都会通过支架传导至机身主碳板或机臂结构，因此结构设计上优先保障受力路径的合理性，避免应力集中带来的结构失效风险。

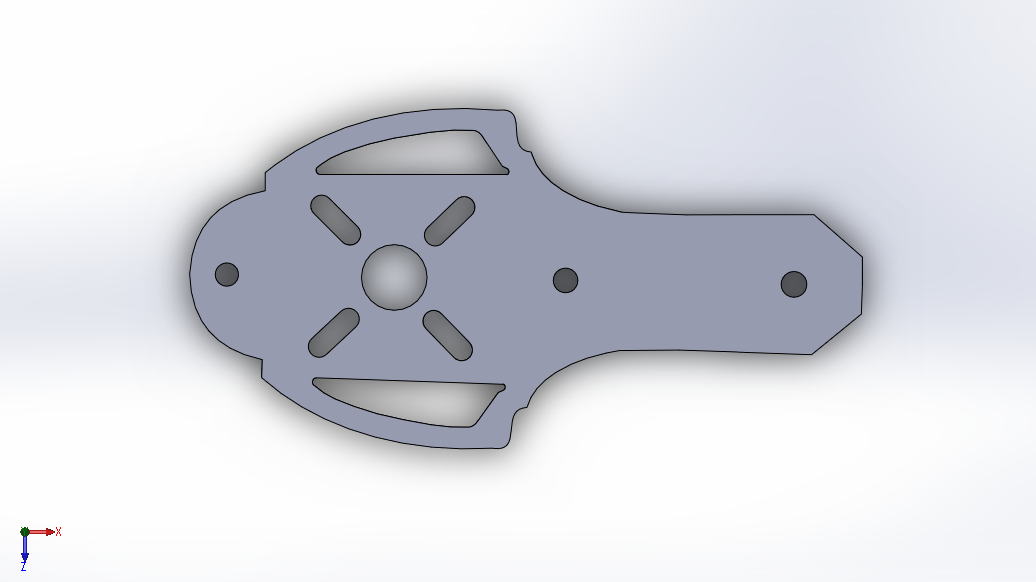

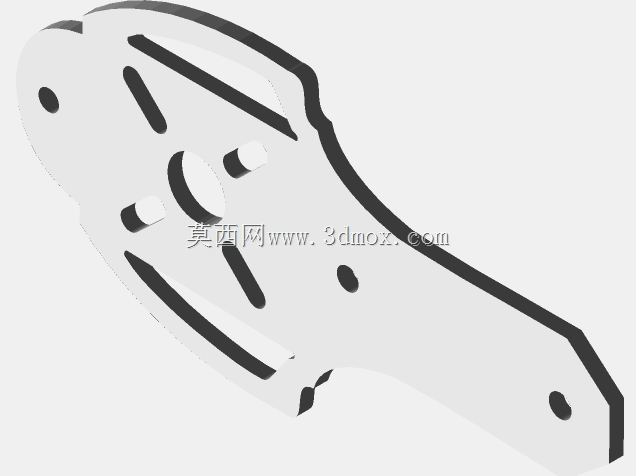

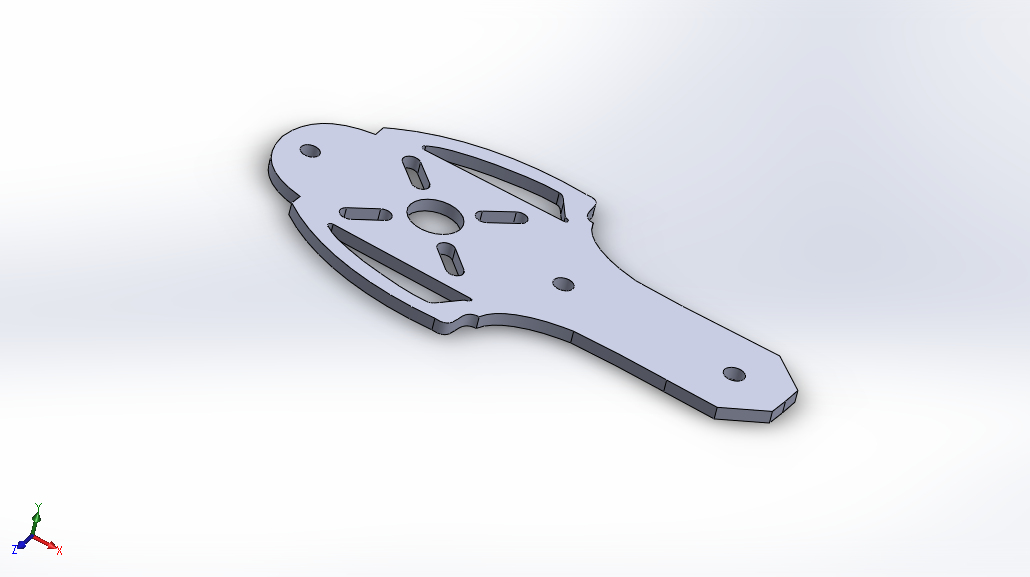

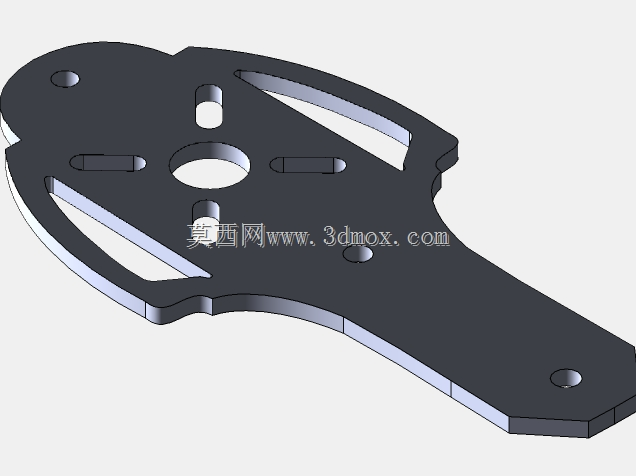

整体采用一体化平板式结构设计，主体沿长度方向分为电机安装端与机臂连接端两个功能区域，电机安装端做了类椭圆的轮廓处理，中心预留电机轴穿过的通孔，周围均匀分布四个电机固定孔位，孔位间距匹配主流22系列、23系列外转子无刷电机的安装尺寸，可直接通过螺丝完成电机锁紧，无需额外转接件。安装端面上开设多组异形减重槽，在不削弱结构强度的前提下尽可能降低零件自重，适配无人机对整机重量的严苛控制要求，减重槽的走向沿支架受力方向排布，避免开槽切断主受力筋位，保障载荷传递的连续性。

机臂连接端做了收窄的长柄结构，末端预留两个同轴定位孔，可直接与X525机架的机臂安装位配合，通过锁紧螺丝完成支架与机臂的刚性连接，连接端的厚度与电机安装端保持一致，整体采用等厚板材加工成型，可直接通过板材切割、3D打印等方式快速加工成型，加工门槛低，适合航模爱好者自制替换或小批量装机使用。安装边界上，支架整体厚度适配常规M3螺丝的锁紧深度要求，所有安装孔位均做了沉头处理，避免螺丝头突出影响电机安装平面度，电机安装面的平面度公差控制在0.1mm以内，保障电机安装后轴系与机架平面垂直，减少动力输出过程中的震动偏移。

从实际使用角度出发，这款支架的结构设计充分考虑了航模装机的容错性，孔位尺寸预留了合理的装配间隙，既可以满足螺丝顺利穿入锁紧，又不会因间隙过大导致电机定位偏移，异形轮廓的边缘均做了倒角处理，避免装机过程中划伤线材或操作人员，整体结构没有复杂的曲面特征，建模与加工难度都较低，既可以作为航模装机的现成结构件使用，也可以作为多旋翼电机安装结构的设计参考，帮助结构设计人员快速理解小型无人机动力固定件的设计逻辑，掌握受力与减重平衡的设计思路。
