工业级220V单相异步电动机结构设计

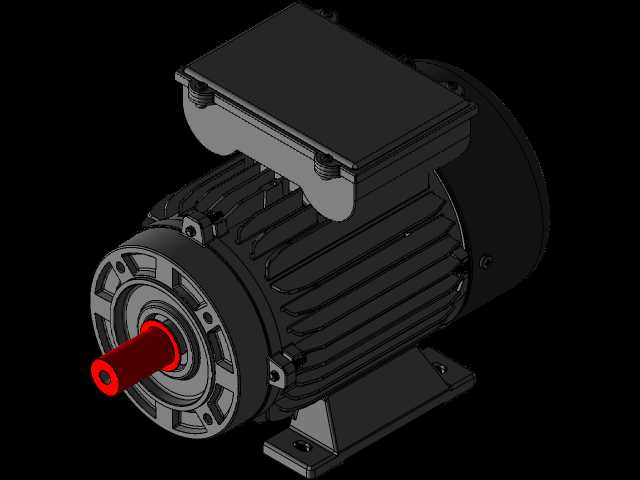

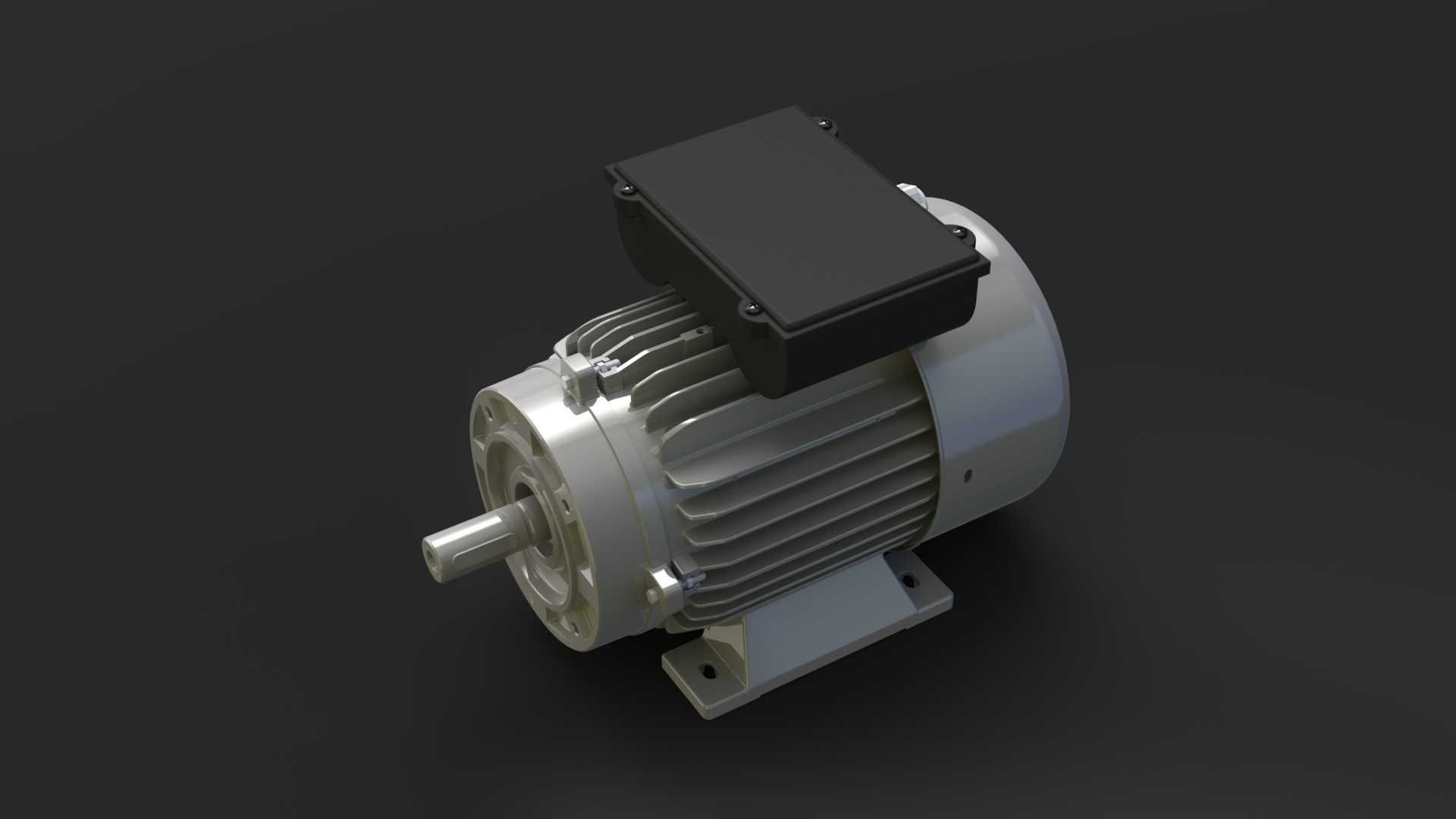

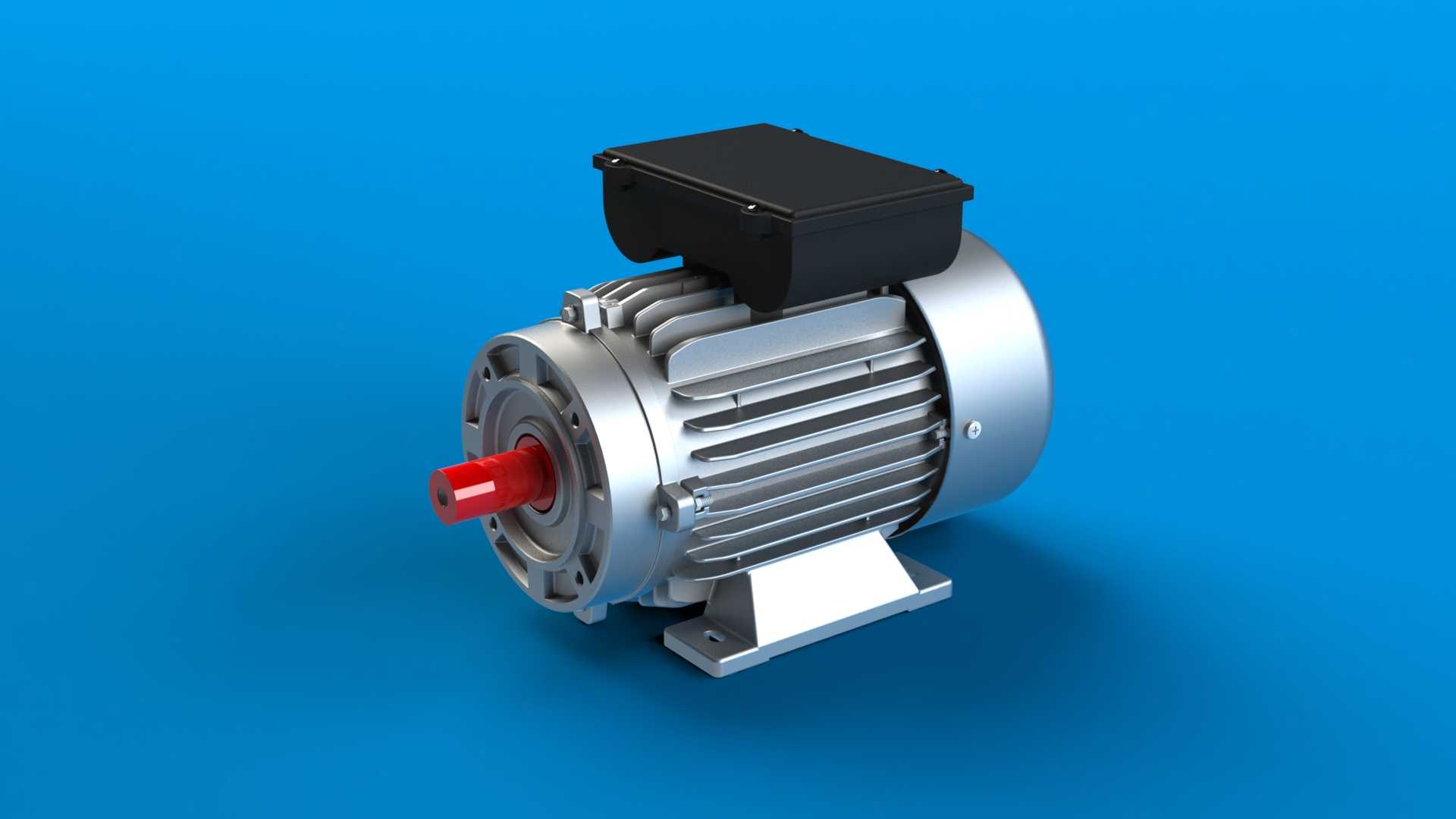

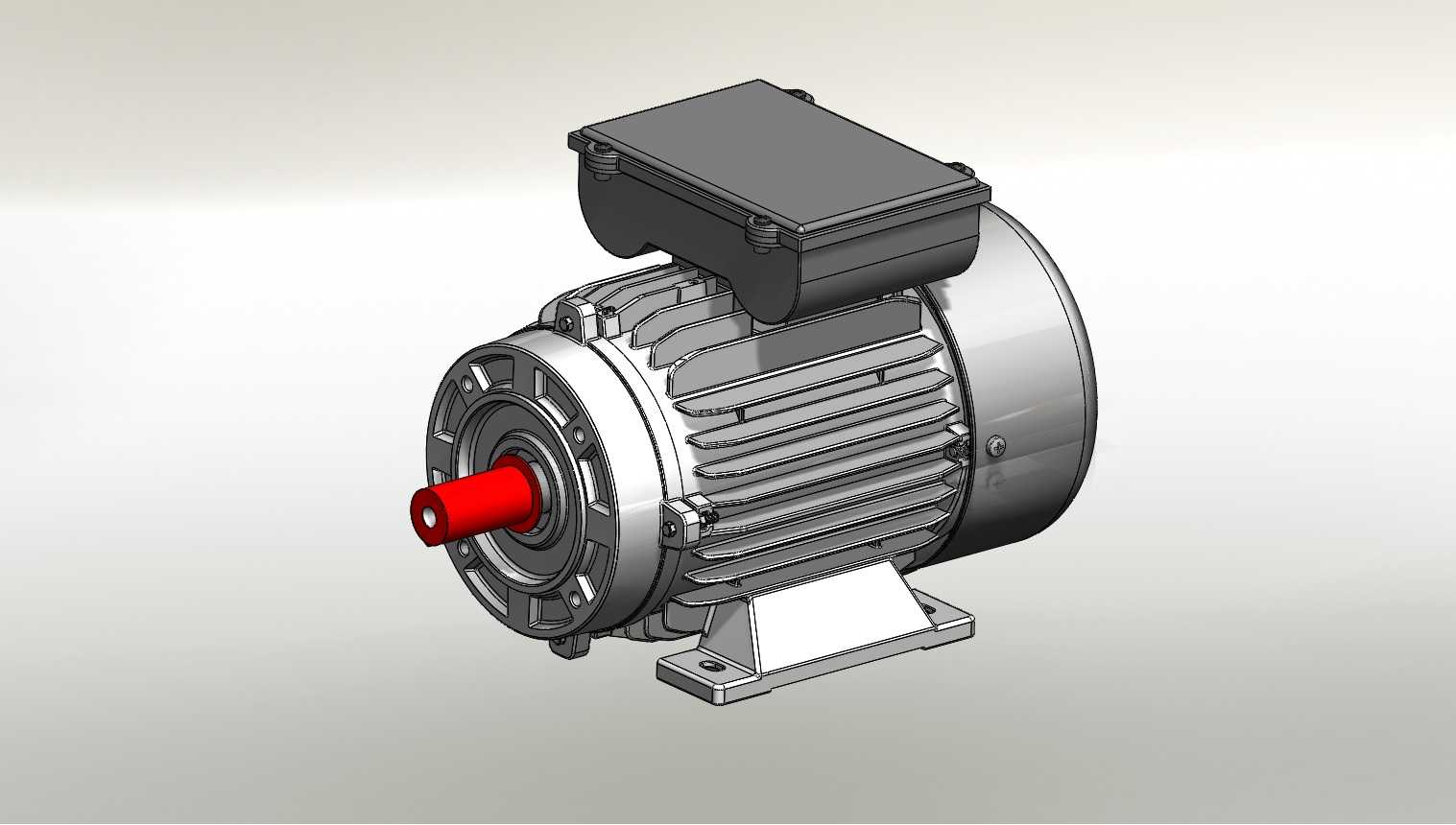

这款220V电动机主要面向民用工业场景与小型加工设备的动力供给需求，常见于小型木工机床、食品加工输送线、农用小型皮带传动设备、商用通风装置以及小型建材加工机具的动力端，适配无需三相供电的作业现场，填补了民用供电场景下中小功率稳定动力输出的设备空白。从实际用途来看，该电机可直接通过皮带轮、联轴器对接负载端，将电能转化为旋转机械能，为各类低转速、中等扭矩需求的作业设备提供持续稳定的动力源，在家庭作坊、临街加工门店、小型仓储分拣线等场景中适配性极强，无需额外布设三相供电线路即可完成设备动力配套。在功能特性设计上，这款电机采用全封闭自扇冷结构，机壳表面排布均匀的轴向散热筋，能够在连续运转过程中通过自身转子带动的风叶完成热量导流，避免长时间负载运行出现过热退磁问题；输出端采用标准轴伸设计，轴头加工有键槽，可适配标准规格的皮带轮、联轴器，无需二次加工即可完成常规负载对接；顶部独立设置接线盒，接线端子做绝缘防护处理，既方便现场接线操作，也能避免粉尘、溅水侵入接线端引发电路故障；底部采用卧式安装脚座，脚座上预留标准安装孔位，可直接通过螺栓固定在设备机架或混凝土安装基座上，安装后整机同轴度稳定，运转过程中振动幅度控制在较低区间。从设计思路层面，这款电机优先考虑民用场景的易用性与可靠性，整体结构采用模块化拆分设计，端盖与机壳采用止口定位，拆卸维护时无需复杂工装即可完成轴承更换、绕组检修等操作；外壳采用铝合金压铸成型，在保证结构强度的前提下降低了整机自重，方便单人完成搬运与安装对位；转子部分做了动平衡校正，确保额定转速下运转平稳，降低设备整体的共振噪音。在外形尺寸与安装边界上，这款电机的轴向总长、中心高、安装孔距均遵循通用小型单相电机的尺寸规范，轴伸直径、键槽尺寸匹配行业通用配套件标准，安装脚座的孔位间距可兼容多数现有小型设备的电机安装位，替换老旧电机时无需重新加工安装基座，接线盒位置处于机壳顶部居中位置，接线操作时预留的线缆弯曲半径充足，不会出现线缆弯折过度导致的绝缘层破损问题；整机径向尺寸控制合理，安装后不会与设备周边的护罩、传动部件产生空间干涉，适配各类紧凑布局的小型工业设备安装需求。
