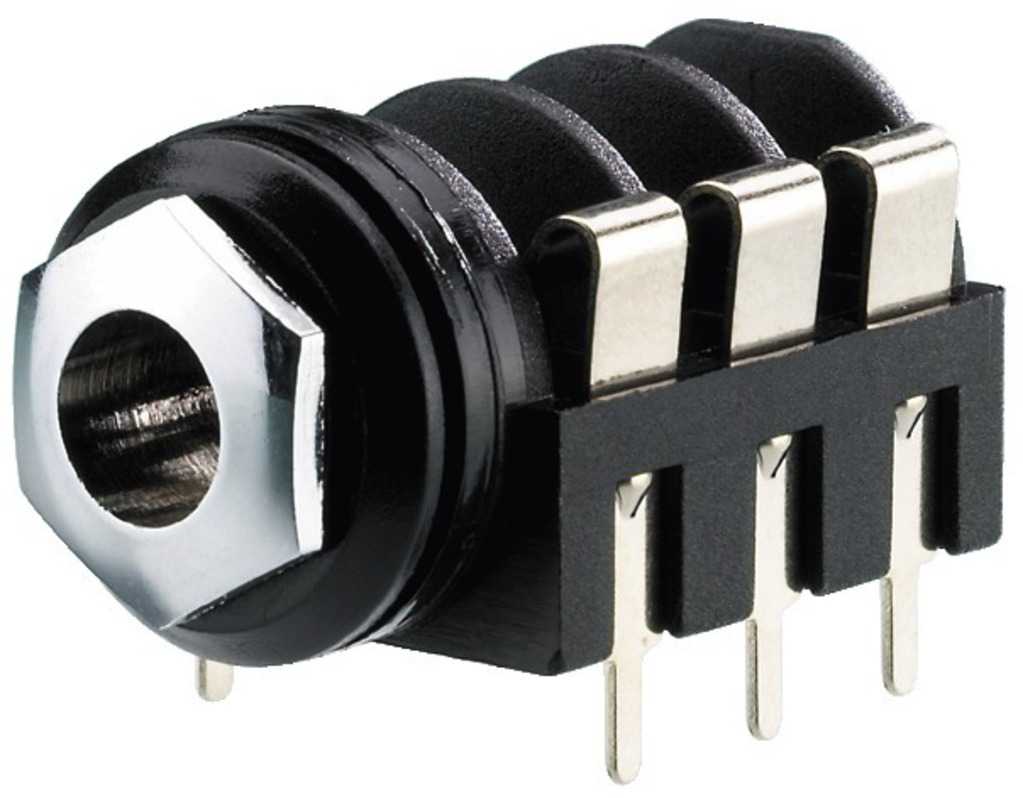

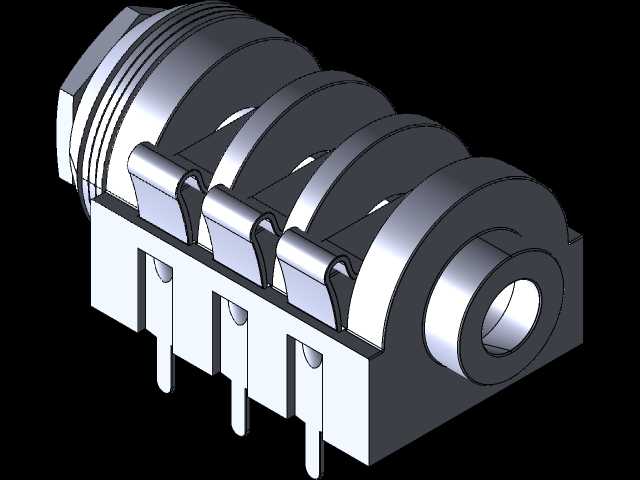

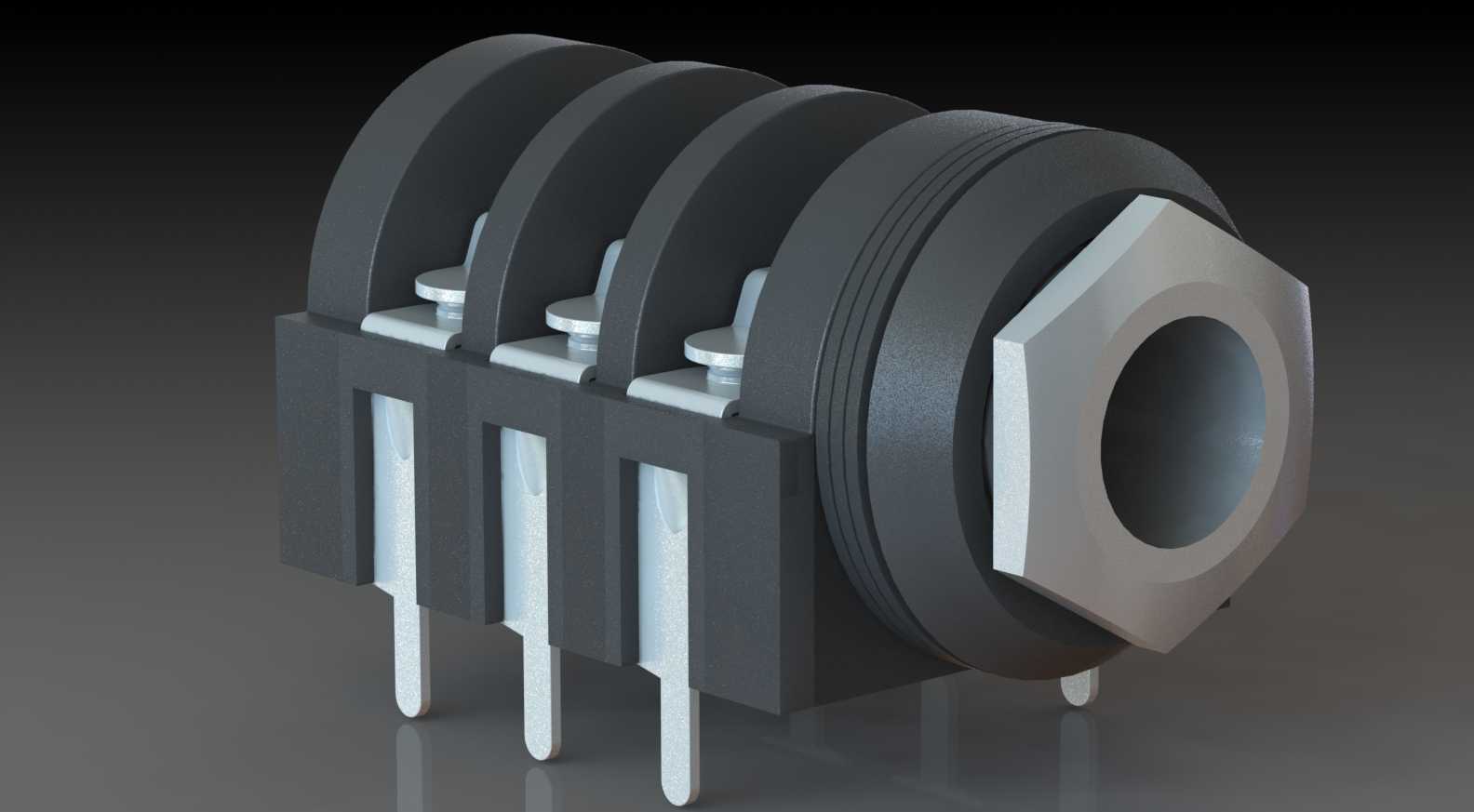

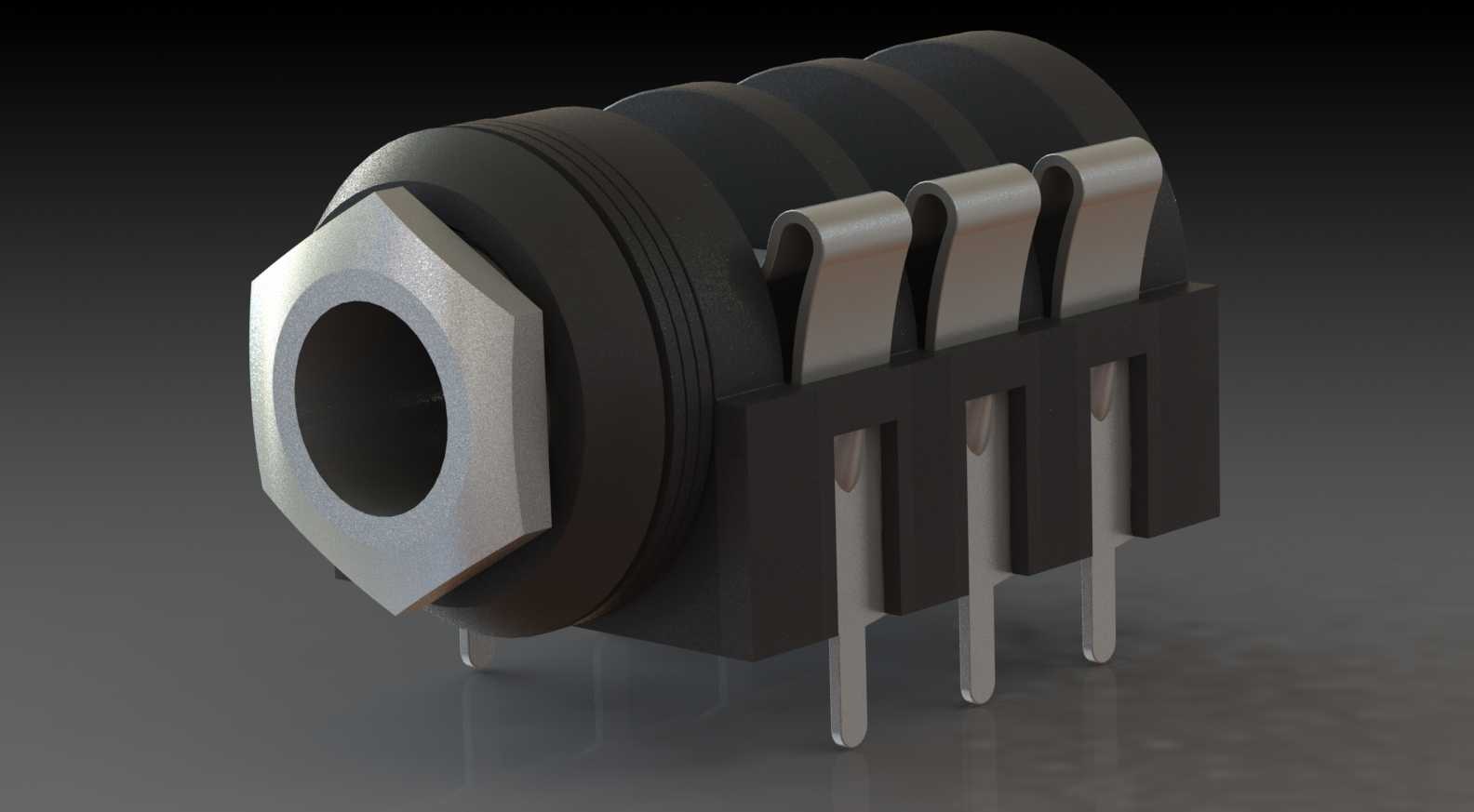

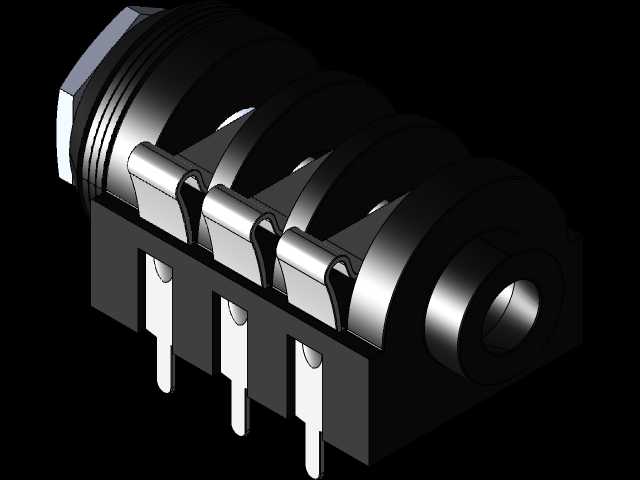

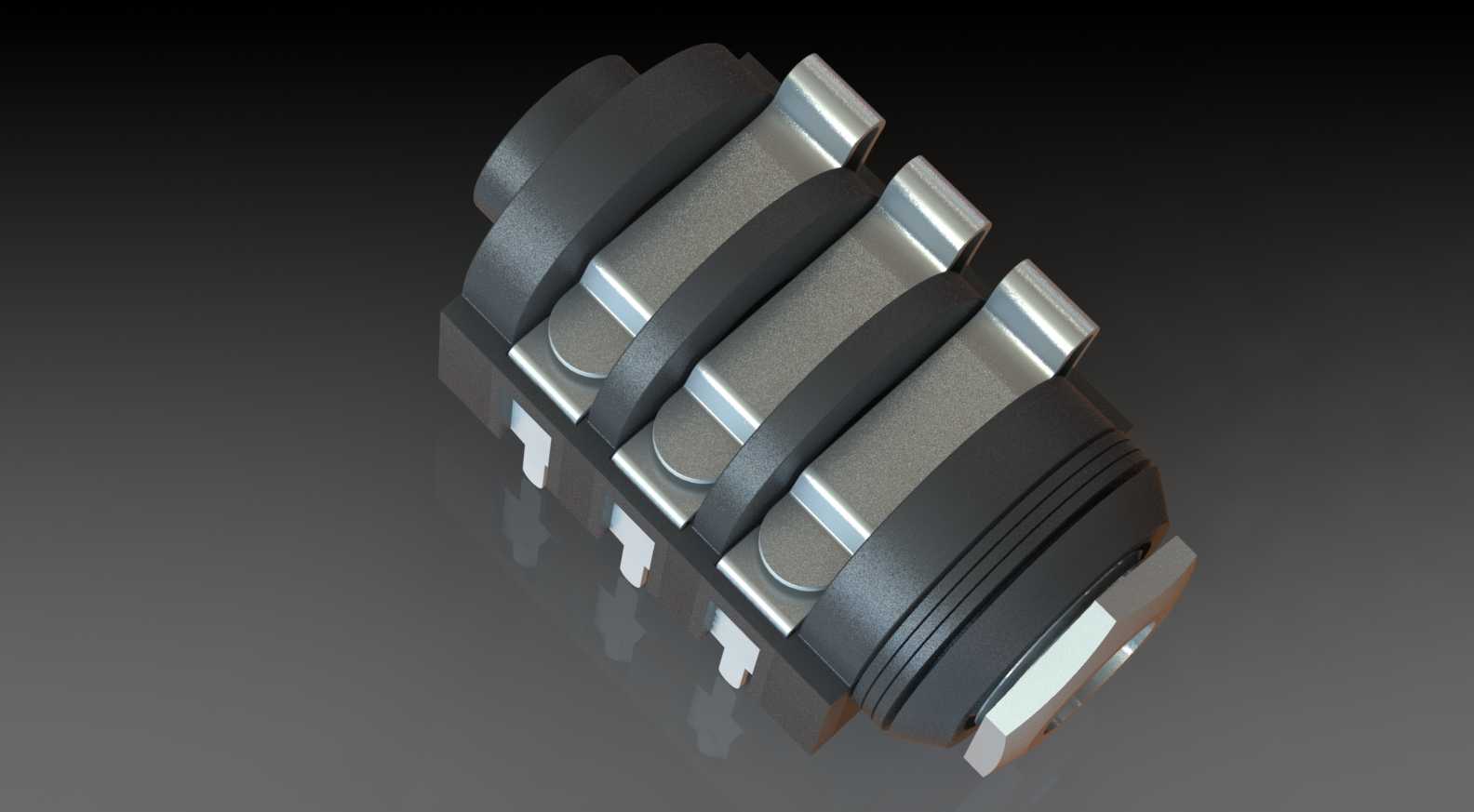

6.3mm四联立体声底盘音频插孔结构

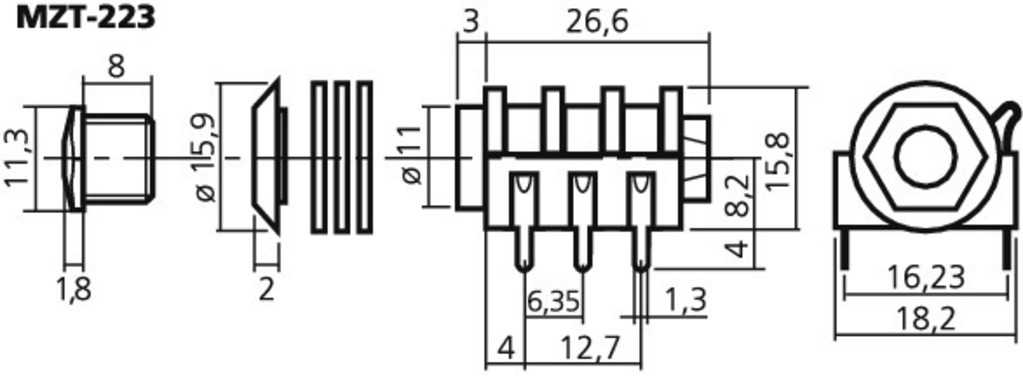

这款6.3mm规格的四联立体声底盘插孔，是专业音频设备、舞台扩声系统、乐器功放、调音台等产品中常用的板载音频连接部件，主要承担多路音频信号的输入输出接驳功能，可同时为四组独立音频通道提供稳定的物理连接支撑，适配标准6.3mm大三芯、大二芯音频插头，满足立体声信号传输、单声道信号并行传输等多场景使用需求。在实际应用中，这类插孔常被布置在设备的金属或塑料 chassis 面板上，通过前端的六角锁紧螺母与面板完成固定，既可以作为音频输入接口连接话筒、电吉他、电贝斯等外部音源设备，也可作为输出接口接驳耳机、监听音箱等外放设备，四联并排的结构设计能够大幅压缩设备面板的占用空间，减少面板开孔数量，提升设备内部PCB板的布线规整度。从功能特性来看，这款插孔采用直插式焊脚设计，引脚间距符合常规PCB板的孔位排布规范，焊接后引脚与板材结合牢固，能够承受频繁插拔带来的机械应力，避免长期使用后出现焊盘脱落、接触不良等问题；插孔内部的接触弹片采用弹性导电材质，插拔时接触电阻稳定，能够有效降低音频信号传输过程中的损耗与底噪，保证信号传输的保真度；插孔外侧的螺纹结构搭配六角螺母，安装时可根据面板厚度调整锁紧程度，适配不同厚度的设备面板，安装后整体结构稳固，不会因频繁插拔出现松动移位的情况。在设计思路上，这款插孔采用模块化并排拼接的结构逻辑，单组插孔的核心接触单元保持独立，相邻单元之间设置绝缘隔断结构，避免多通道信号之间出现串扰问题；插孔前端的导向倒角设计，能够引导插头顺畅插入，减少插针对内部弹片的剐蹭损伤，延长产品的使用寿命；引脚采用长短错落的排布方式，在PCB焊接时能够区分不同的信号定义，降低生产过程中的错焊概率。从安装边界来看，这款插孔前端的六角锁紧部位外径适配标准面板开孔尺寸，安装时仅需在面板上开设对应直径的圆孔即可完成固定，插孔后端的主体部分伸入设备内部，引脚伸出长度适配常规厚度的PCB板材，焊接后引脚不会穿透板材背面过多，不会与设备内部的其他元器件产生空间干涉，整体安装占用空间紧凑，能够适配各类紧凑型音频设备的内部布局需求，在保证连接可靠性的前提下，尽可能压缩结构体积，为设备内部的其他电路模块预留充足的排布空间。
