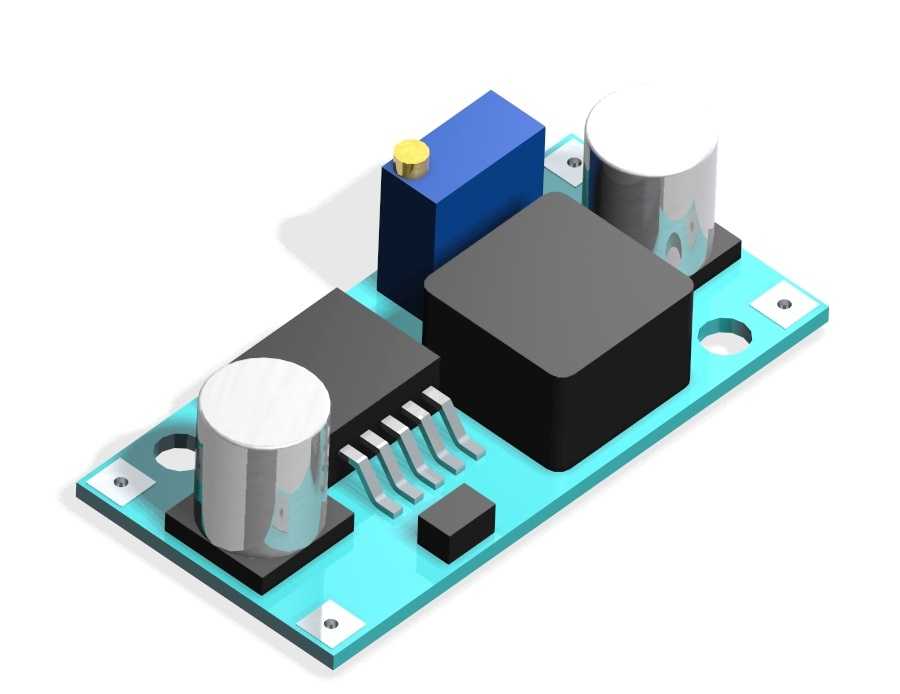

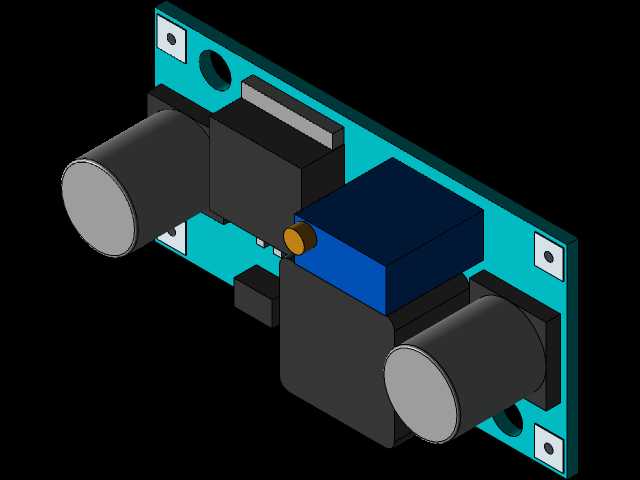

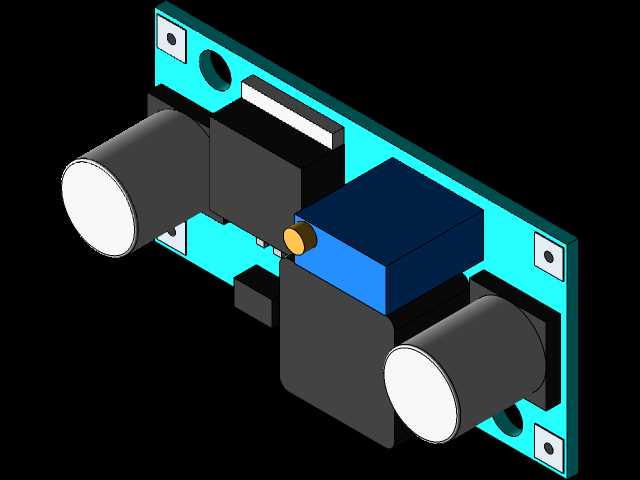

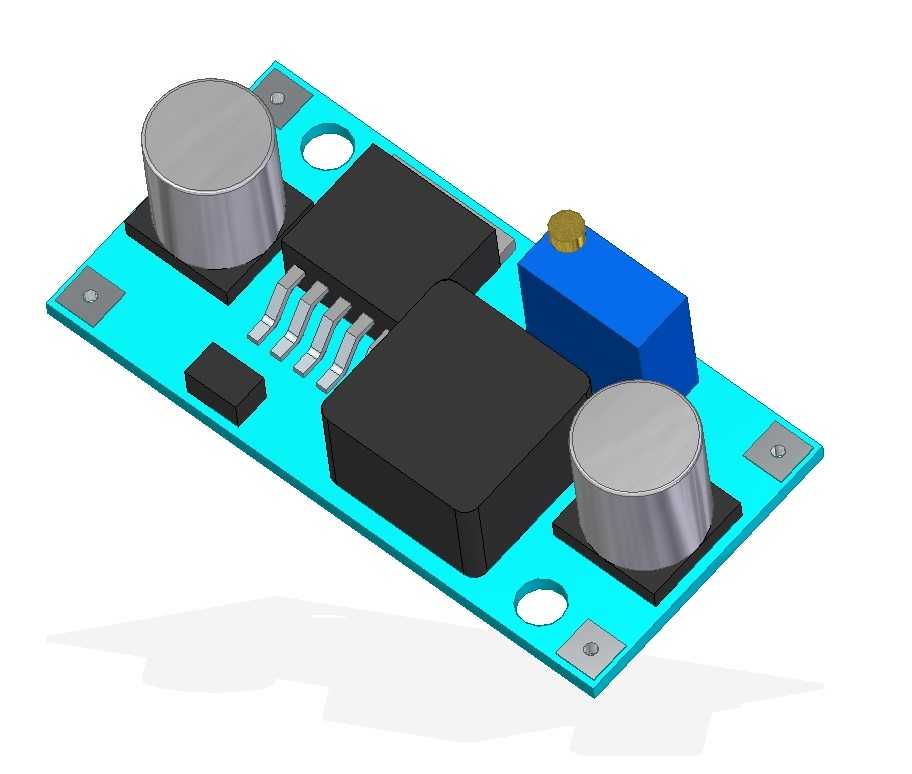

LM2596直流降压稳压电路板结构设计

本次呈现的LM2596直流降压稳压模块，是工业控制、消费电子、嵌入式开发领域应用极为广泛的电源转换部件，核心作用是将较高的直流输入电压稳定转换为负载所需的较低直流电压，为各类低压电子器件、控制板卡、传感模块提供稳定可靠的供电保障，在工业现场的信号采集节点、小型自动化设备控制回路、DIY电子制作项目、车载电子改装、通讯基站辅助供电等场景中都能见到它的身影，是小功率直流供电场景里性价比极高的稳压方案。

从功能特性来看，这款基于LM2596芯片设计的降压模块，常规输出电流可达2A，搭配合理散热条件时峰值输出能力可提升至3A，能够覆盖绝大多数小功率低压负载的供电需求；模块自带可调电位器，可通过旋转电位器灵活调整输出电压值，适配不同负载的电压要求，相比固定输出的稳压模块适用性更广；板载的两颗大容量电解电容分别承担输入滤波与输出滤波作用，能够有效滤除电压纹波，降低输入侧电压波动、输出侧负载跳变带来的电压干扰，保障输出电压的稳定性，避免纹波过大对敏感电子元件造成损伤。

在设计思路上，这款模块采用了紧凑化的PCB布局逻辑，将核心功率芯片、储能电感、滤波电容、可调电位器、输入输出接线端按照电流回路走向有序排布，尽可能缩短大电流回路的走线长度，降低线路阻抗带来的损耗与干扰；PCB板采用蓝油工艺，板边预留两个对称的安装固定孔，方便使用者通过螺丝将模块固定在设备壳体、安装支架或者电路板上，避免使用过程中模块移位导致接线松脱；功率元件的排布充分考虑了散热需求，核心芯片与大尺寸储能电感周边预留了一定的散热空间，长时间带载工作时能够通过空气自然对流带走热量，保障工作稳定性。

从安装边界来看，这款模块整体外形方正小巧，板上最高元件为立式电解电容，整体高度控制在常规电子模块的适配范围内，既可以通过板上的固定孔进行螺丝固定式安装，也可以在空间受限的场景下采用背胶粘贴、接线端子悬空固定等方式安装，安装方式灵活；输入输出端采用清晰的标识区分正负极，能够降低使用者接线反接的风险，模块整体的尺寸适配绝大多数小型设备内部的安装空间，不需要额外预留过大的装配位置，在紧凑化的设备设计中也能轻松找到合适的安装位。
