电梯井道检修操控装置结构设计

该装置是配套垂直升降电梯使用的井道检修操控单元，主要应用于电梯日常维保、故障排查、安装调试阶段的现场作业场景，是维保人员进入井道作业时的核心安全操控载体，能够在自动运行回路切断的检修工况下，实现轿厢的点动升降控制、运行回路急停、层站信号临时触发等核心功能，从硬件层面规避检修作业时的误动作风险，为井道内作业人员提供直接的安全操控保障。

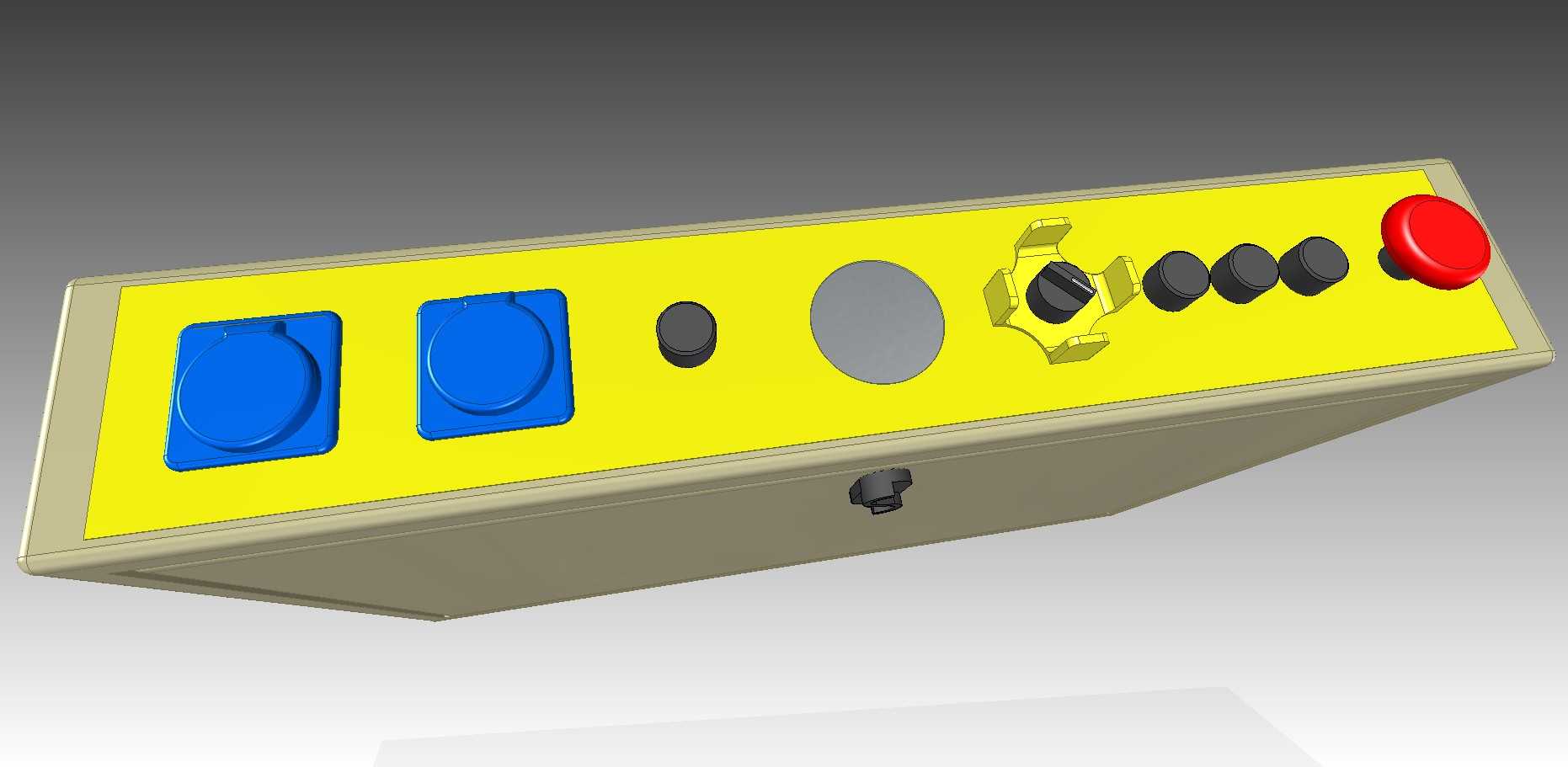

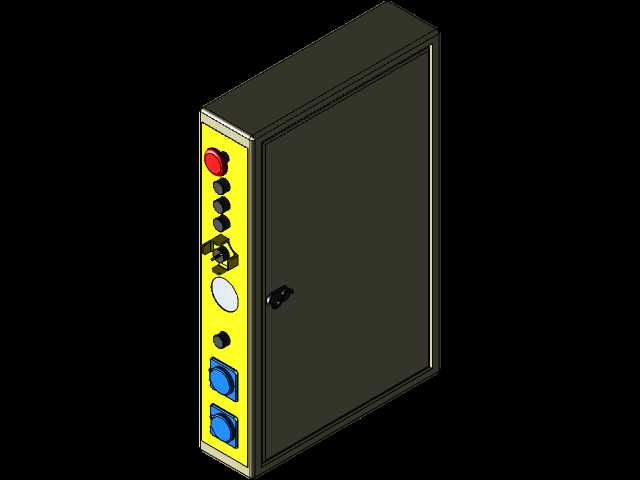

从功能特性来看，该装置集成了检修模式切换开关、点动上行与下行控制按钮、红色自锁式急停按钮、运行状态指示灯组、公共照明控制按键，所有操作元件均采用凸起式防误触布局，急停按钮采用直径更大的红色蘑菇头设计，触发后可直接切断电梯安全回路，确保轿厢立即停止所有动作；装置外壳采用高强度工程塑料注塑成型，防护等级适配井道内多尘、存在凝露的作业环境，接线端采用快插式端子排设计，既能够缩短现场接线的作业时长，也能减少虚接、松脱带来的安全隐患。

在设计思路上，该装置优先遵循电梯安全规范的强制要求，将安全回路的通断控制放在最高优先级，所有操控按钮的逻辑均采用常闭触点设计，一旦线路出现断线、松脱故障，会直接触发安全回路断开，避免轿厢意外移动；装置的安装支架采用可调节式钣金结构，能够适配不同品牌电梯的轿顶护栏、井道壁预留安装位的尺寸差异，安装孔位采用长圆孔设计，允许现场作业时根据实际布线需求调整装置的固定角度，方便维保人员在不同作业姿态下都能便捷触碰到操控按钮。

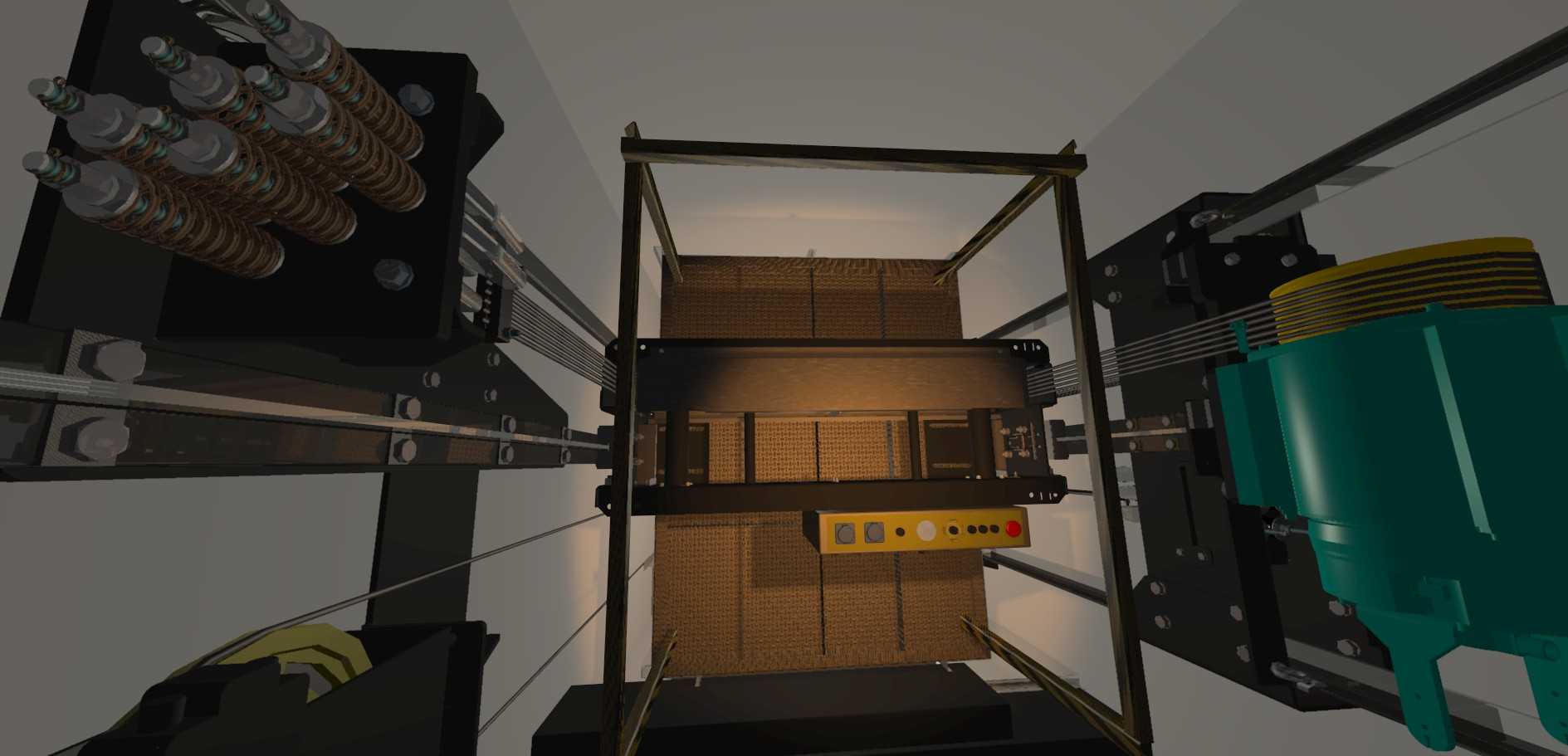

从安装边界与尺寸适配来看，装置本体采用紧凑型盒体结构，整体外廓尺寸适配轿顶检修区域的有限安装空间，不会占用维保人员的作业通行通道，接线预留的线缆弯曲半径符合电梯布线的规范要求，不会与井道内的随行电缆、导轨支架、门机传动部件产生运动干涉；装置的操作面朝向维保人员常规作业的站立区域倾斜布置，按钮的按压行程与反馈力度经过适配调整，作业人员佩戴劳保手套时也能准确完成操作，不会出现按压力度不足、误触相邻按钮的问题。同时该装置的结构设计充分考虑了长期使用的耐用性，所有外露元件均做了抗老化处理，能够适应井道内温度波动、油污附着的使用环境，长期使用也不会出现按键卡滞、标识脱落的问题，为电梯全生命周期的维保作业提供可靠的操控支撑。
