倒挂式舞台桁架变频卷扬升降装置

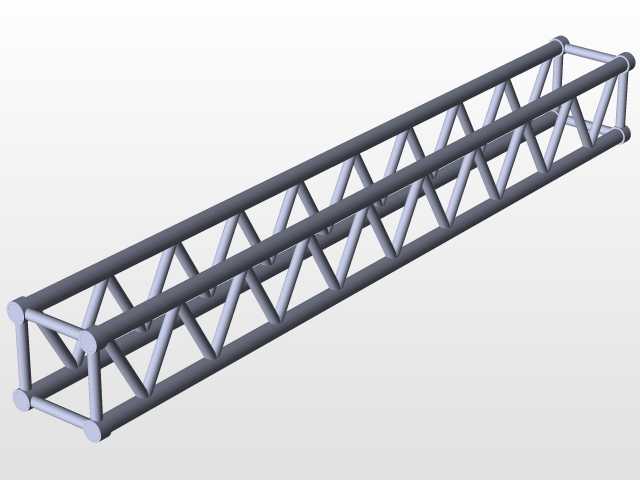

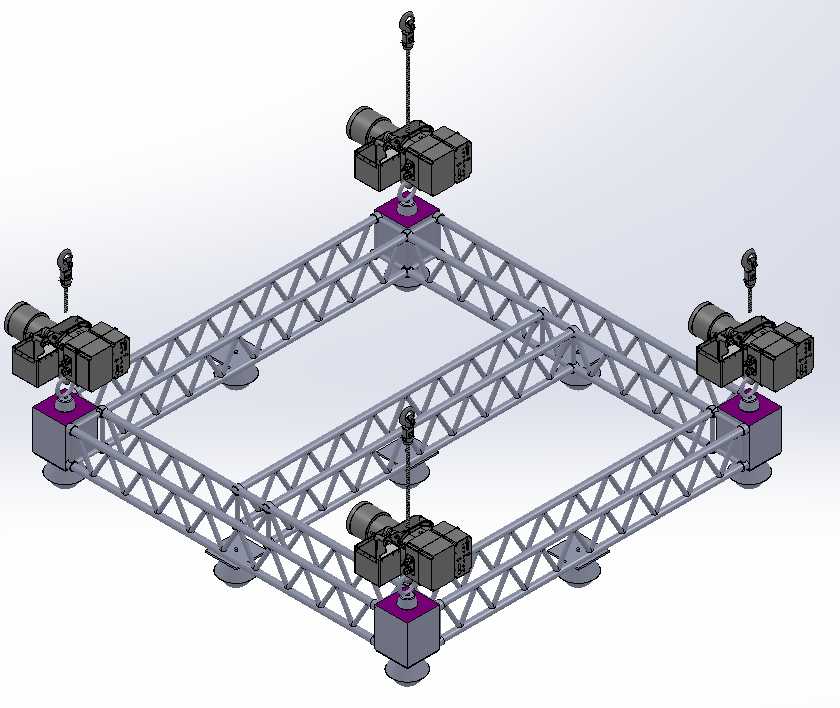

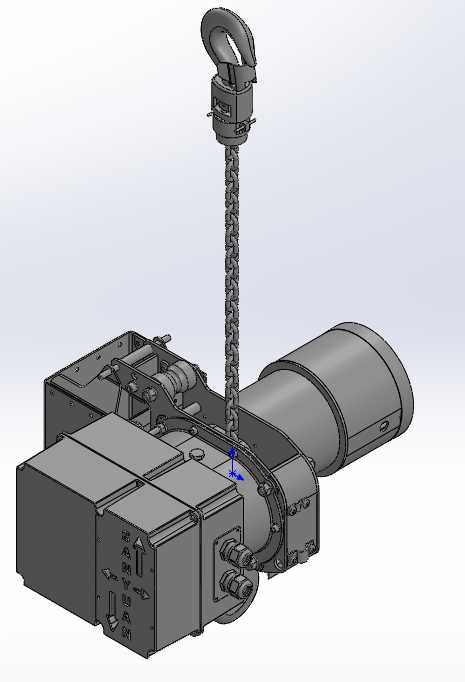

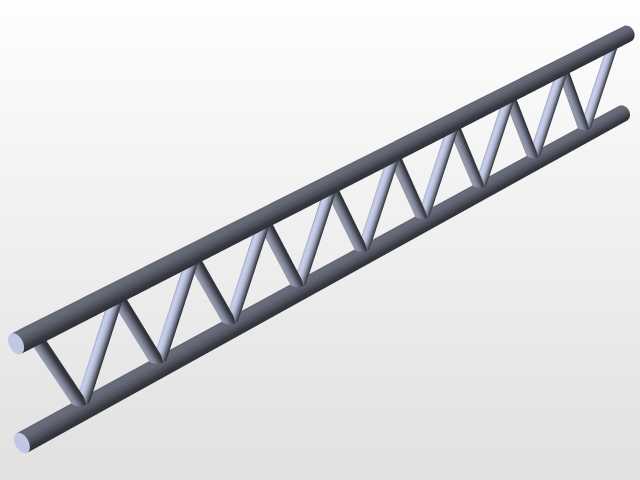

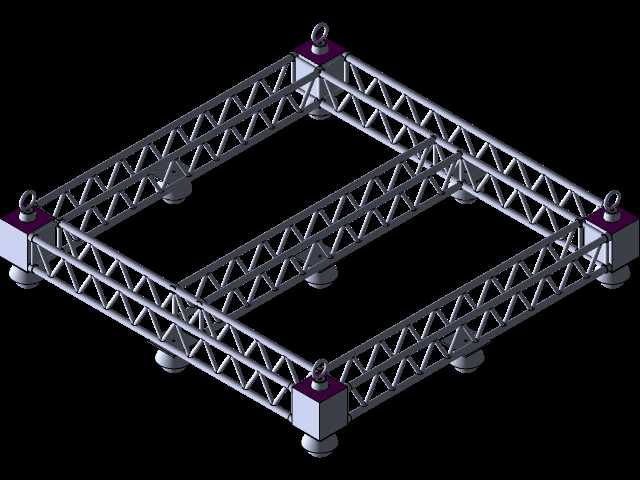

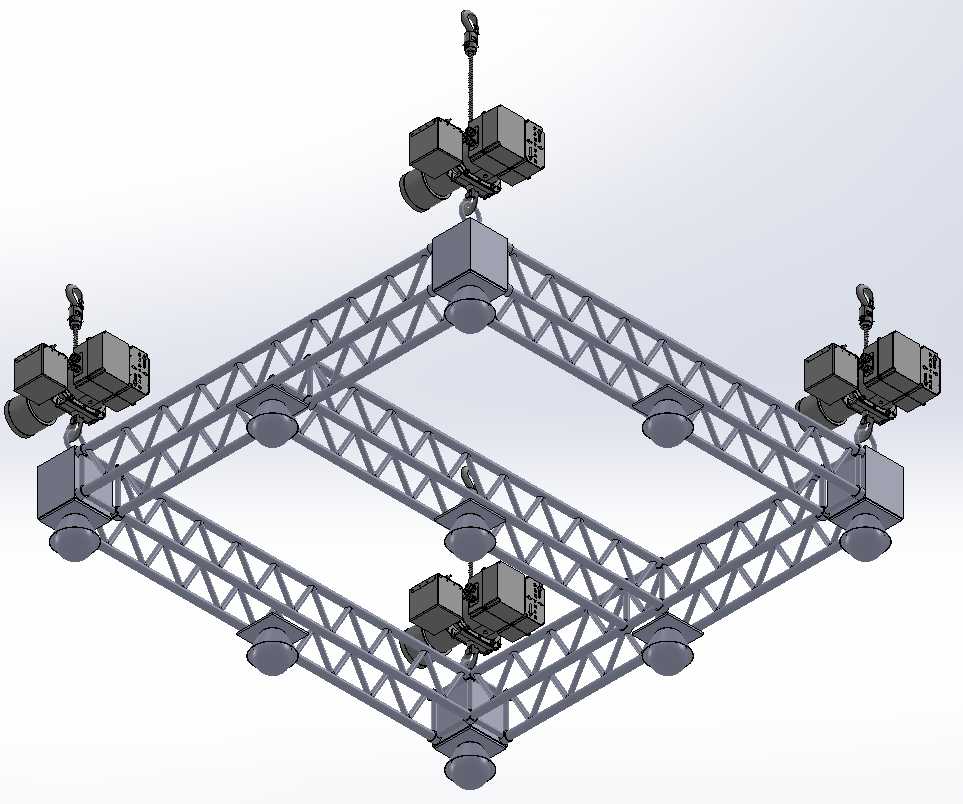

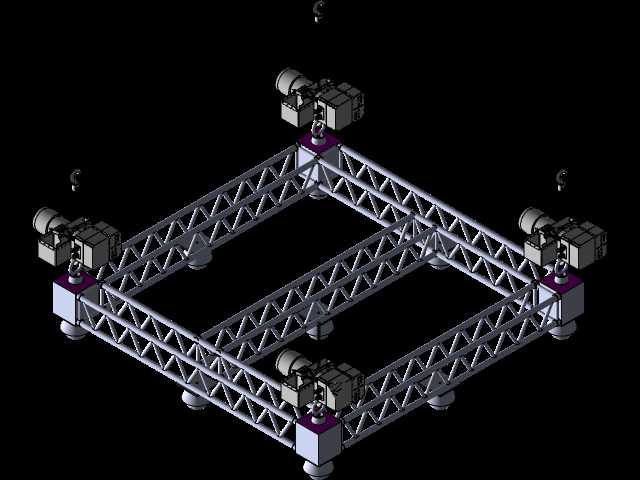

该装置主要应用于室内外演艺场馆、临时演出舞台、演播厅、会展活动现场的高空吊挂作业场景，可实现灯光架、音响阵列、舞台特效装置、布景道具的平稳垂直升降，替代传统人工搭设脚手架吊挂的作业模式，大幅降低高空作业风险，提升舞台装台与拆台的作业效率，同时满足演出过程中动态升降的舞美效果呈现需求。整套装置采用四点同步吊挂的结构形式，主体承载框架为标准铝合金桁架拼接而成的矩形框体，框体四个角点位置分别布置独立的变频卷扬驱动单元，每个驱动单元集成了卷扬卷筒、变频驱动电机、制动组件与吊挂连接座，通过四根独立的高强度钢丝绳同步收放实现整体桁架的升降动作，倒挂式的安装形式可将驱动单元固定在顶部马道或场馆顶部承重梁上，不占用舞台地面的有效使用空间，适配各类层高的演出场地。设计过程中充分考虑舞台吊挂的安全冗余要求，每个卷扬单元均配置独立的失电制动结构，避免断电状态下出现溜钩下滑风险，四个驱动点采用变频同步控制逻辑，可实时调整各点的收放速度，保证桁架升降过程中始终保持水平状态，避免因倾斜导致的载荷偏移、结构受力不均问题，同时变频驱动可实现升降速度的无级调节，低速段运行平稳无冲击，高速段可满足快速换景的效率需求，还可配合舞美控制系统实现定点悬停、多段速运行的程序化动作。装置的安装边界适配国内通用的400mm与300mm规格舞台桁架，每个吊挂点的连接座采用快装式结构，可快速与桁架弦管卡接固定，无需现场焊接或打孔作业，卷扬单元的出线方向垂直向下，钢丝绳末端配置可调节的锁具接头，可根据现场安装高度调整钢丝绳预留长度，整套装置的单组框架可根据实际吊挂载荷需求扩展桁架尺寸，常规配置下可覆盖6米乘8米以内的吊挂范围，各驱动单元的外形尺寸紧凑，可在顶部马道的狭窄安装空间内完成固定与调试，运行过程中驱动组件的噪音控制符合演出场所的声环境要求，不会对现场演出的音频效果产生干扰。
