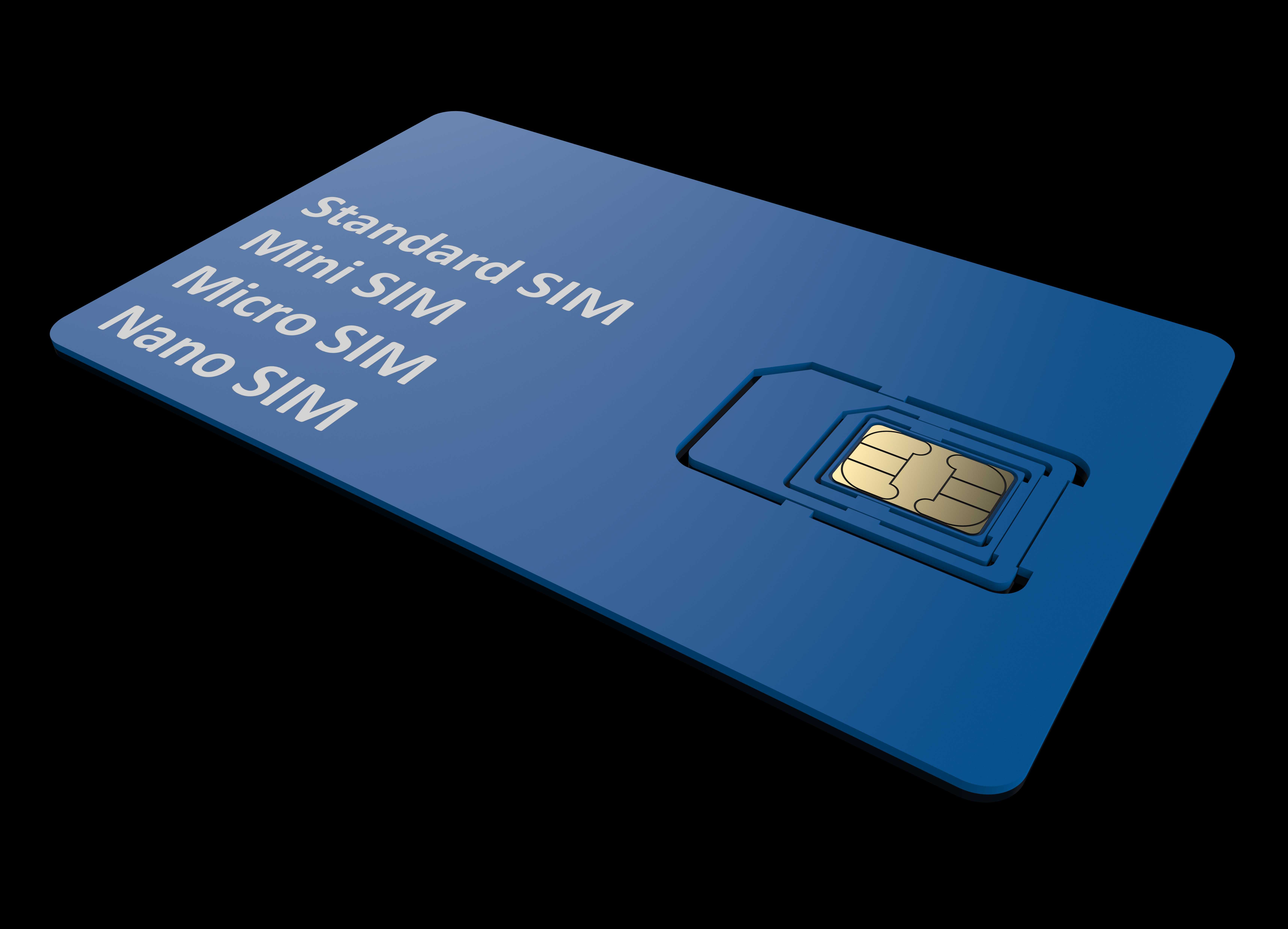

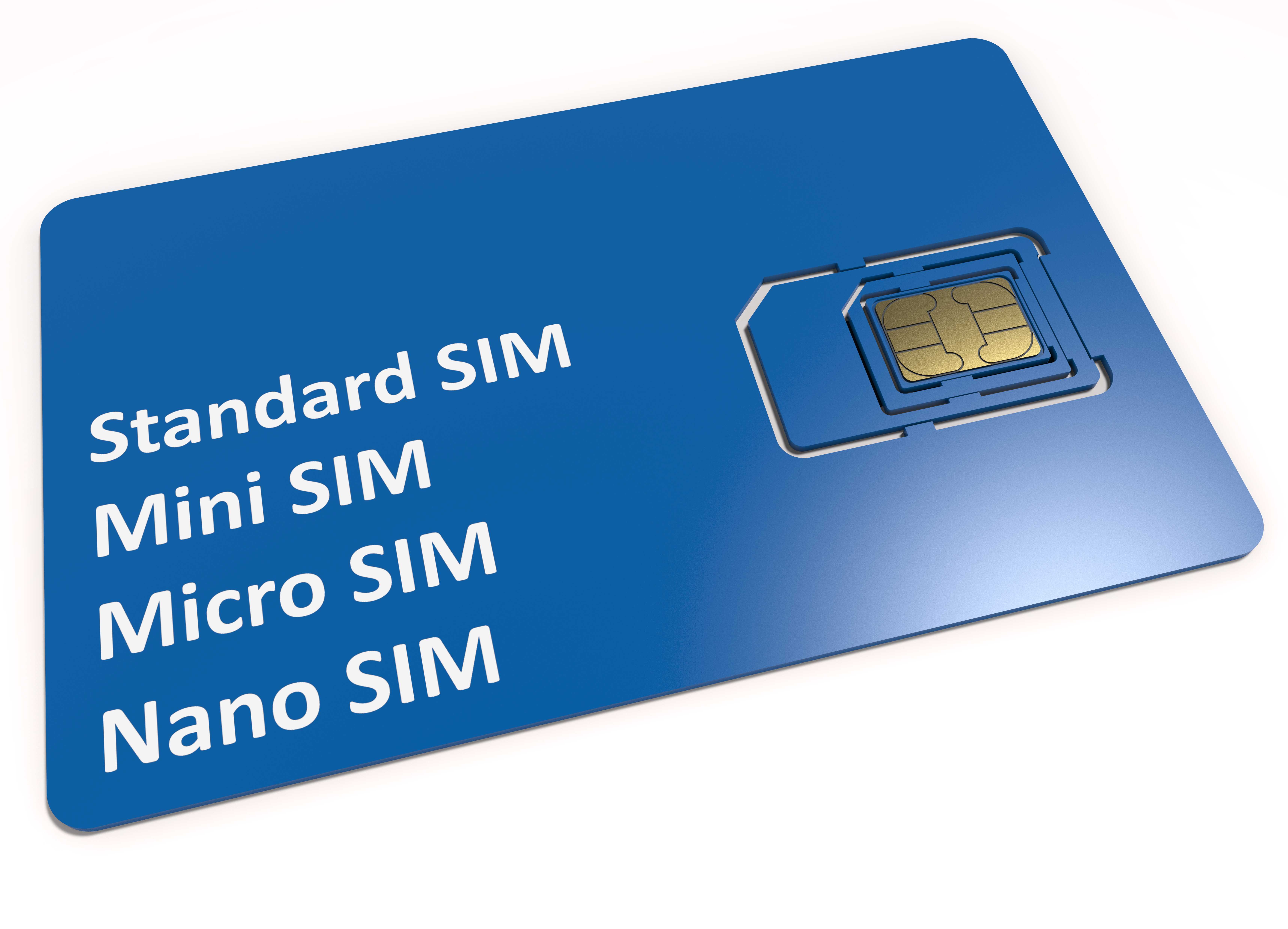

全尺寸适配SIM卡结构设计展示

在日常消费电子与通信终端设备的装配场景中，SIM卡作为用户身份识别的核心载体，是连接移动终端与通信网络的关键物理介质，广泛应用于智能手机、功能机、物联网终端、车载通信模块、智能穿戴设备等各类需要接入蜂窝通信网络的设备中，承担着存储用户身份鉴权信息、加密通信密钥、网络接入参数的核心功能，是移动通信链路中不可或缺的实体配件。本次设计的全尺寸SIM卡结构，完整覆盖了行业内通用的四种SIM卡规格层级，从最初的标准SIM尺寸出发，通过预设的分层裁切边界，可依次适配Mini SIM、Micro SIM、Nano SIM三种更小尺寸的卡槽需求，无需额外定制不同规格的卡体，单张卡体即可兼容从早期功能机到最新款旗舰智能手机、各类嵌入式通信模块的卡槽安装要求，大幅降低了通信运营商的备料品类成本，也减少了用户更换设备时需要重新换卡的不便。设计过程中严格遵循通信行业通用的SIM卡物理尺寸规范，卡体整体采用耐高温耐磨的PVC基材成型，边缘裁切边界做了0.1mm的圆角过渡处理，避免裁切后出现毛边、毛刺导致卡槽卡滞的问题；卡体上的芯片触点区域采用下沉式台阶设计，触点金面与卡体表面保持0.05mm的高度差，既保证插入卡槽后触点与终端读卡弹片的可靠接触，又能避免日常插拔过程中触点被过度摩擦导致镀层脱落、接触不良的问题。卡体上的分层裁切压线采用V型预断槽设计，每个尺寸层级的裁切边界都预留了足够的结构强度，正常使用过程中不会出现意外断裂分离的情况，需要拆分小尺寸卡时只需沿预断槽轻轻施力即可整齐分离，无需借助专用裁卡工具，拆分后的小尺寸卡边缘整齐无毛刺，可顺利推入对应规格的卡槽内，不会出现卡托无法推入、触点对位偏移的问题。芯片区域的外围做了环形的限位凸台结构，插入卡槽后凸台可与卡槽内的限位槽精准配合，避免卡体在卡槽内出现横向、纵向的位移，保证触点对位精度，即使设备处于振动、跌落的工况下，也能维持稳定的接触导通，不会出现掉网、识别失败的问题。卡体表面的规格标识采用凹印工艺成型，标识清晰耐磨，长期使用摩擦也不会出现标识模糊的情况，方便用户快速识别不同尺寸的裁切边界，避免错裁导致卡体报废。整体结构充分考虑了不同通信终端的安装边界要求，各尺寸层级的长宽公差控制在±0.02mm范围内，厚度统一保持0.76mm的行业标准值，可适配所有符合ISO/IEC 7816规范的SIM卡槽，无需针对特定设备做额外的结构调整，具备极强的通用适配性。
