视错觉彭罗斯三角立体创意造型结构

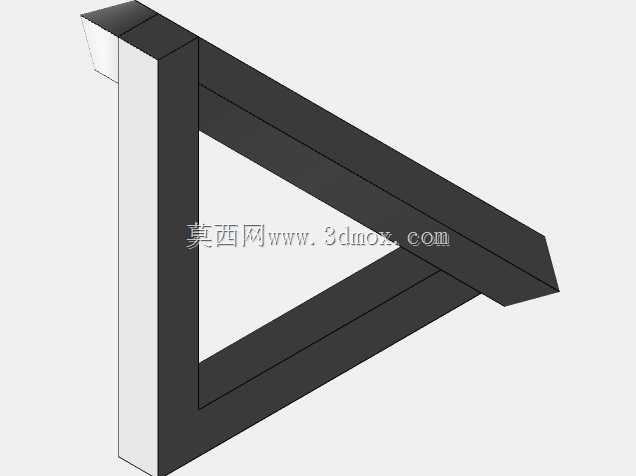

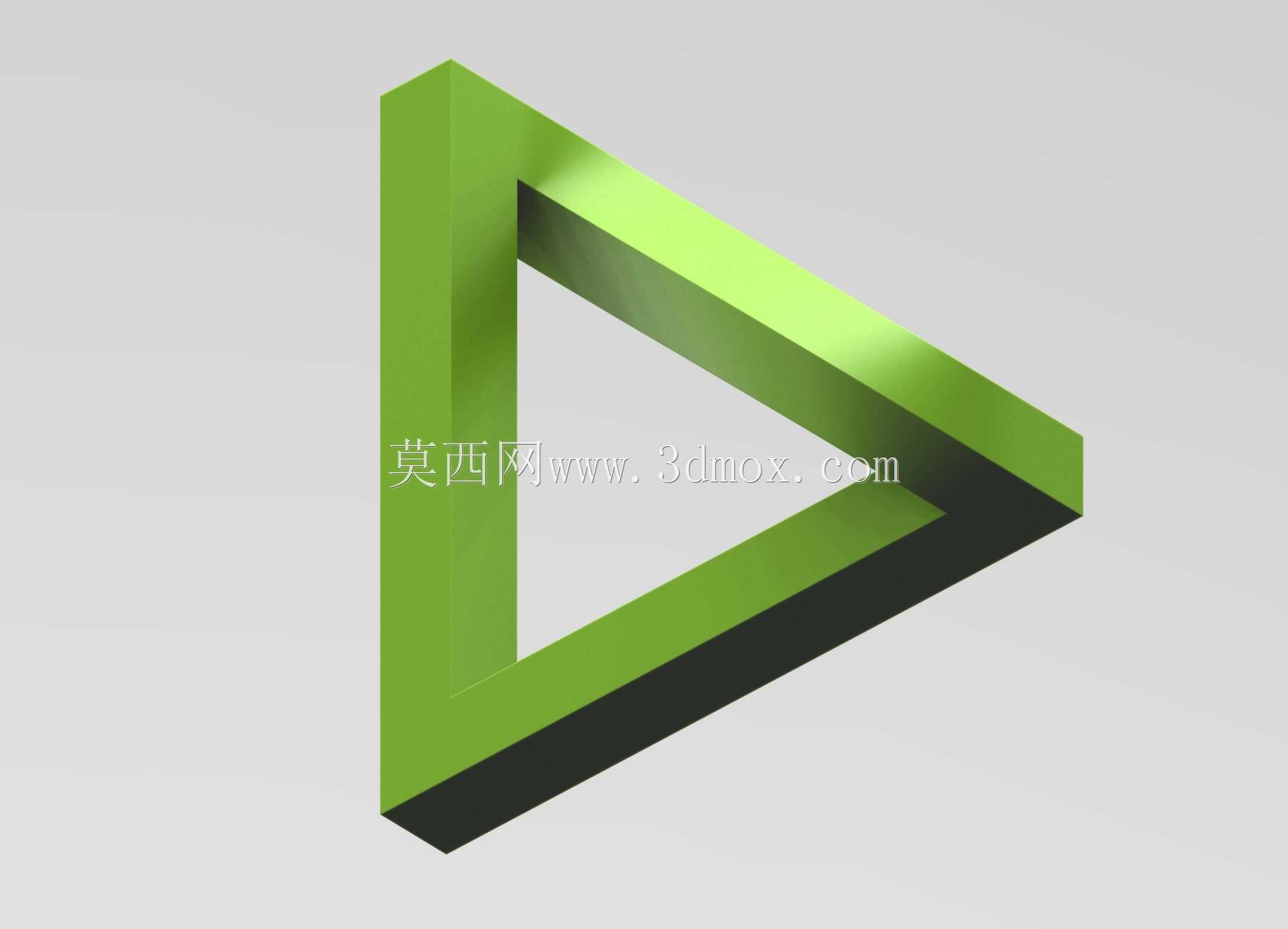

很多刚接触空间几何构型的从业者，第一次看到彭罗斯三角的实物化三维呈现时，都会下意识去核对棱边的连接逻辑——这种利用二维投影与三维实体的视觉差构建的不可能图形，在实际的工业创意展示、科普装置搭建场景里，其实有不少落地的应用空间。做这个结构的三维建模时，最先要捋顺的不是实体拉伸的先后顺序，而是视角锁定的基准面：所有棱边的倒角、面的衔接错位，都要服务于固定观测视角下的闭合三角视觉效果，一旦观测角度偏移超过15度，视错觉的破绽就会直接暴露，这也是这类创意结构和常规工业零部件建模最核心的差异——常规零件要保证全视角下的结构合理性，而这类视错觉结构，要在特定视角下“骗过”人眼的空间判断，同时在非观测视角下保留实体结构的可加工性。

从实际落地的场景来看，这类结构最常被用在科普场馆的互动展项、商业空间的美陈装置、创意产品的外观结构设计里。比如科技馆的数学展区，会把等比例放大的彭罗斯三角结构做成悬空的展示件，配合地面的观测点位标识，让参观者站在指定位置时，看到完全闭合的“不可能三角”，移步之后就能看到结构实际的错位衔接，这种互动式的展示比平面图示的科普效果好很多。做这类结构的建模时，要提前考虑落地安装的边界：如果是做小型的桌面创意摆件，整体外接圆尺寸控制在120mm到180mm之间比较合适，棱边的宽度留15mm到20mm，底部的支撑结构要隐藏在视错觉的错位段里，保证从观测视角看不到支撑件，不会破坏整体的视觉效果；如果是做大型的户外美陈装置，单段棱边的长度可以做到1200mm到1800mm，棱边采用矩形管做内部支撑骨架，外部覆金属板材做表面处理，这时候要特别注意衔接处的错位量，错位尺寸要根据观测距离做调整——观测距离在5米到8米的场景下，错位量控制在80mm到120mm，既能保证特定视角下的视觉闭合，又不会让结构的悬挑部分过长，增加安装固定的难度。

建模过程中，棱边的倒角处理很容易被忽略，很多新手做出来的彭罗斯三角渲染效果生硬，就是因为所有棱边都做了等半径的直角处理，实际上为了强化视错觉的真实感，朝向观测视角的棱边要做R2到R3的小圆角，模拟实体金属或者塑料件的边缘钝化效果，而错位衔接处的棱边要做锐边处理，减少光影对衔接位置的暴露。另外，表面的材质分色也要配合结构的错位：三个边的材质光影过渡要连续，不能在错位衔接的位置出现明显的材质分界，不然人眼会提前捕捉到结构的断点，视错觉的效果就会大打折扣。

还有不少做创意教具的厂商，会把缩小版的彭罗斯三角做成拼装套件，这时候建模就要考虑拆分件的安装限位：每个分段的衔接位置要做定位卡扣，卡扣的位置要藏在结构的背光面或者非观测视角的侧面，组装完成之后从正面看不到拼接缝隙。这类套件的整体尺寸一般控制在80mm左右，壁厚留1.5mm到2mm，适配注塑加工的工艺要求，拔模斜度控制在1度到1.5度，避免注塑生产的时候出现粘模的问题。

从结构强度的角度考虑，不管是大型装置还是小型摆件，彭罗斯三角的悬挑段都要做内部加强：小型摆件可以在实体内部做网格状的加强筋，大型装置的矩形管骨架要在错位衔接的位置做斜撑加固，斜撑的位置同样要避开观测视角，保证正面观看时结构是通透的三角闭环。之前接触过一个商业美陈的项目，最初做的结构方案没有考虑观测视角的遮挡，把斜撑做在了正面棱边的内侧，站在观测点看的时候，斜撑直接把三角的内框分割开，完全破坏了视错觉的效果，后来调整了斜撑的角度，把所有支撑结构都挪到了结构的后侧，才解决了这个问题。

另外，这类结构做渲染展示的时候，光照的角度也很关键，主光源要从观测视角的前侧45度打下来，让三个棱边的受光面保持连续的光影过渡，不要在错位衔接的位置出现明显的阴影断层，补光要弱化结构后侧的阴影，避免阴影暴露结构的实际空间位置。很多人做这类创意结构的建模时，把精力都放在了实体形状的搭建上，忽略了光影、视角、安装边界这些实际落地的细节，最后做出来的模型要么渲染效果出不来，要么没法对接实际的加工生产，本质上还是没搞懂这类结构的核心设计逻辑——它不是为了做一个现实中不存在的形状，而是利用人眼的视觉认知习惯，在实体结构的基础上构建出特定视角下的认知错觉，所有的结构设计、尺寸设定、安装处理，都要围绕这个核心目标来调整。
