IP68级M16规格塑料电缆密封接头

在户外配电柜、户外通讯基站设备、水下传感装置、户外照明灯具、船舶舱内电气布线这类对线缆穿舱防护有硬性要求的场景里，电缆密封套是决定整套设备防护等级能否达标的核心小部件，很多户外设备出现进水短路、线缆被拉扯松脱的故障，追根溯源都是密封套选型或者安装不到位导致的。这款M16规格的密封套采用尼龙塑料材质成型，整体做了IP68级的防护结构设计，能够在持续浸水、高粉尘的工况下稳定实现穿线位置的密封与固定。

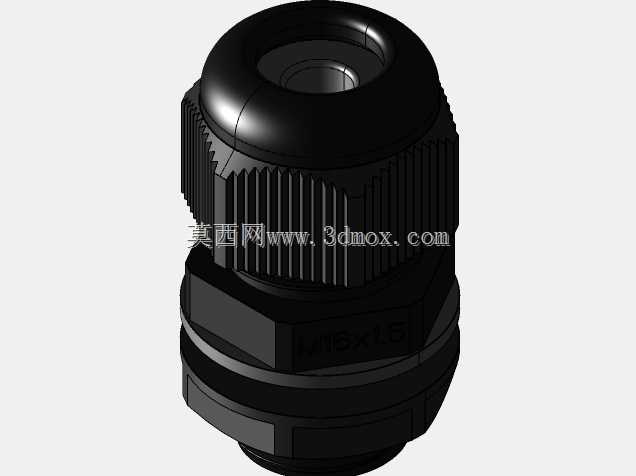

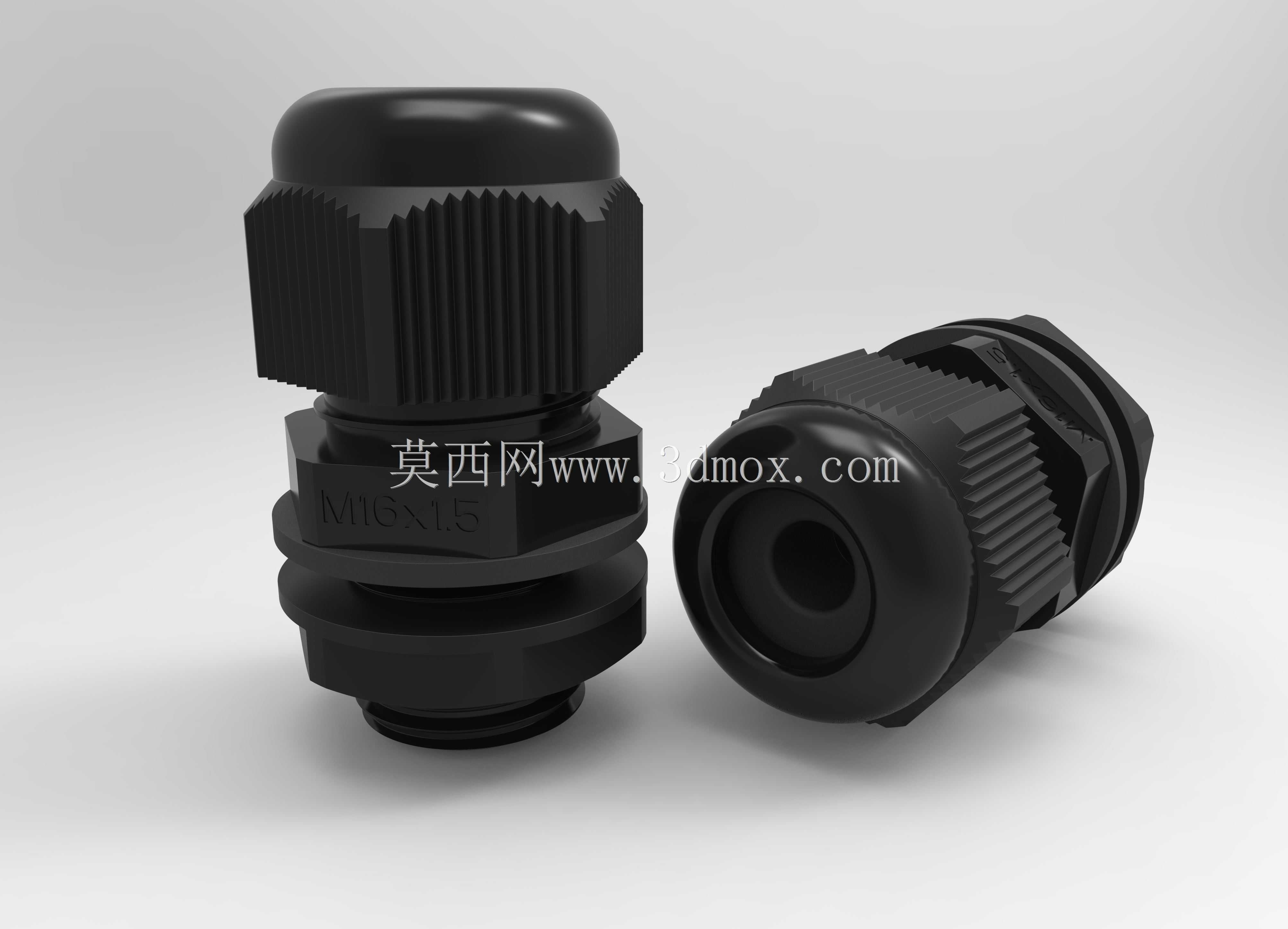

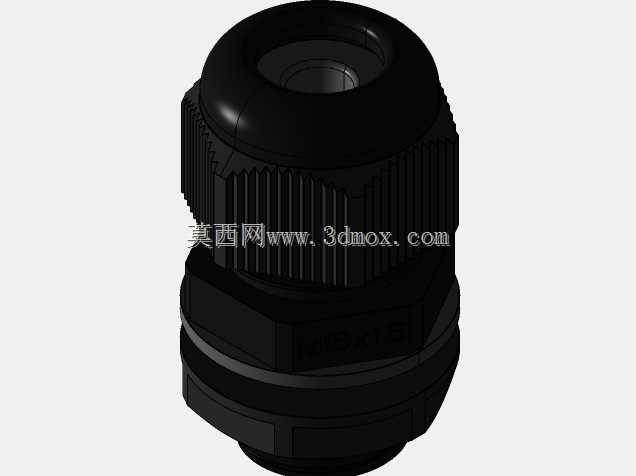

从结构设计逻辑来看，整个零件分为三个核心功能段：最上端的旋拧帽外表面做了等距的直纹滚花，滚花的齿距和齿深都做了适配手动拧紧的参数设计，不需要借助扳手就能施加足够的锁紧扭矩，同时滚花段下方做了六角结构预留，当需要更大锁紧力应对厚壁安装场景时，可以用标准开口扳手夹持施力，避免手动拧紧力矩不足导致的密封失效。中间的锁紧段内置了锥形的弹性密封胶圈，当上端旋帽向下旋紧时，锥面会均匀挤压胶圈向内收缩，一方面紧紧包裹住穿过的电缆外护套，填充线缆与接头内壁的所有间隙，阻断水、粉尘沿线缆外皮进入设备内部的路径；另一方面胶圈收缩产生的抱紧力能够牢牢固定线缆，承受一定范围内的轴向拉扯力，避免设备运维过程中线缆被拽动导致内部接线端子松脱。最下端的螺纹段采用M16×1.5的标准公制细牙螺纹，细牙螺纹的螺距更小，螺纹配合的间隙更小，配合安装面的密封垫片，能够保证螺纹连接位置的密封性能，同时细牙螺纹的自锁性能更好，在设备存在持续振动的工况下不容易出现松退。

做三维建模的时候，要特别注意几个安装边界的尺寸校验：首先是下端螺纹的有效旋合长度，要适配1-6mm厚度范围的安装板材，建模时要给锁紧螺母预留足够的螺纹行程，避免出现板厚偏厚时螺母无法拧到位的问题；其次是中间密封胶圈的内孔变量范围，这款接头适配的电缆外径区间是5-10mm，建模时要模拟旋帽拧到底时胶圈的最小收缩内径，以及完全松开时的最大穿线内径，保证在适配线径范围内胶圈的压缩率处于合理区间——压缩率过小密封不足，压缩率过大则会压伤电缆外护套，甚至导致胶圈永久变形失去弹性。另外，整个接头的外形最大外径要控制在22mm以内，保证密集布线时相邻两个接头的安装中心距可以做到25mm，不会出现相邻接头干涉无法拧紧的问题，这一点在多芯线缆穿板的接线盒设计中尤为重要，很多新手设计接线盒时只算螺纹孔的中心距，忽略了接头头部的最大外径，最后生产装配时才发现相邻接头互相顶住拧不动，只能重新改板。

实际选型应用时，还要注意安装面的开孔尺寸需要匹配螺纹外径，开16.5mm的安装孔最为合适，间隙过大容易导致密封垫片压合不匀出现渗漏，间隙过小则螺纹穿装困难，容易划伤螺纹表面影响旋合。这款塑料材质的密封套相比金属材质的同类产品，本身具备优秀的绝缘性能，不需要额外做接地处理，同时尼龙材质的耐盐雾、耐常见化学腐蚀性能更好，在沿海高盐雾环境、有弱酸碱腐蚀的化工车间场景里使用寿命更长，而且自重更轻，不会给薄壁安装的设备外壳增加额外的负重。建模过程中还要注意各零件的配合公差，旋帽与主体的螺纹配合要留足合理的间隙，考虑塑料件成型后的收缩率，避免注塑生产后出现螺纹旋合卡滞的问题，密封胶圈的安装槽尺寸要和胶圈的线径匹配，保证胶圈安装后不会在槽内窜动，旋紧过程中胶圈是均匀受压缩变形，而不是被挤压错位。
