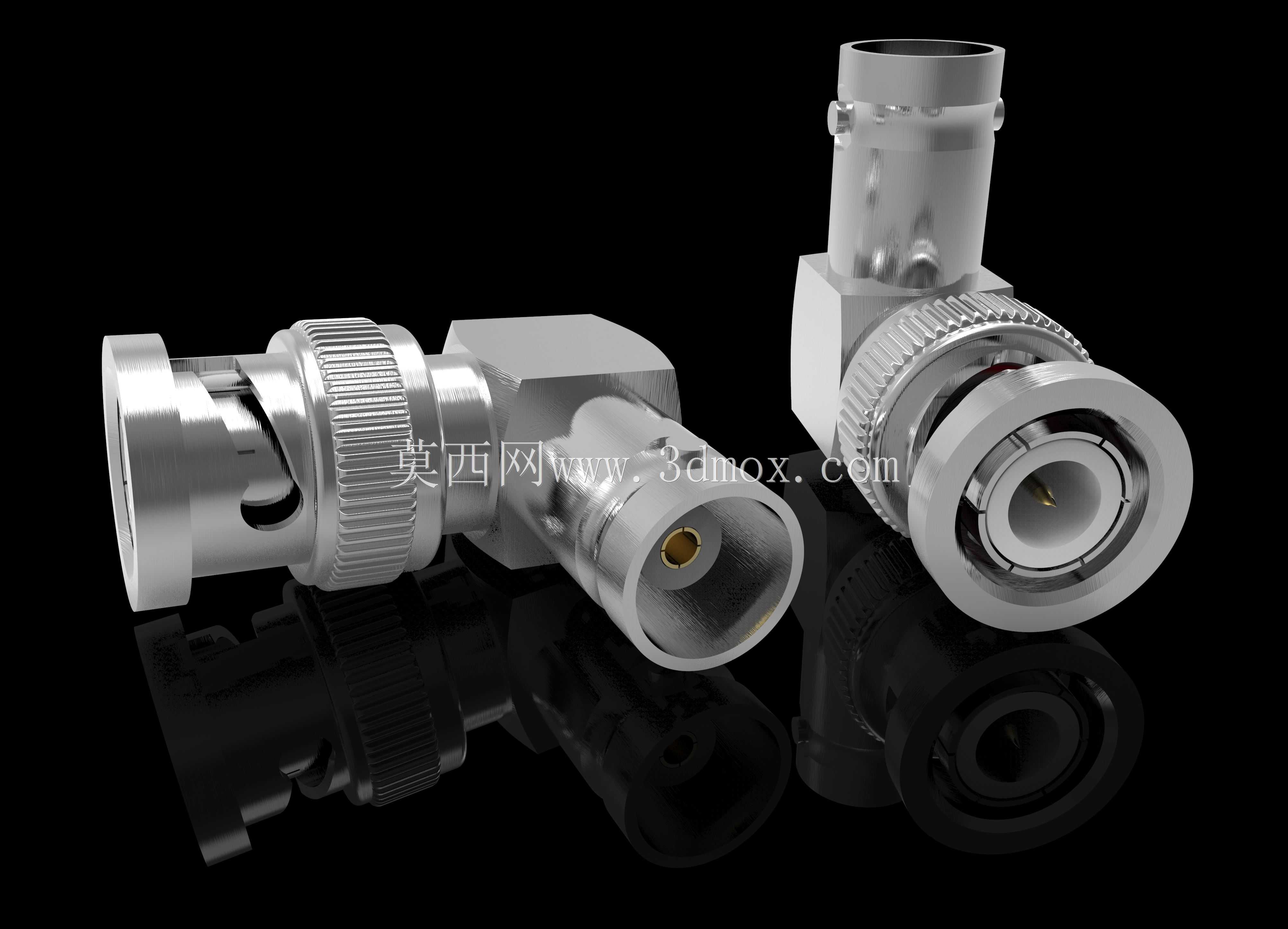

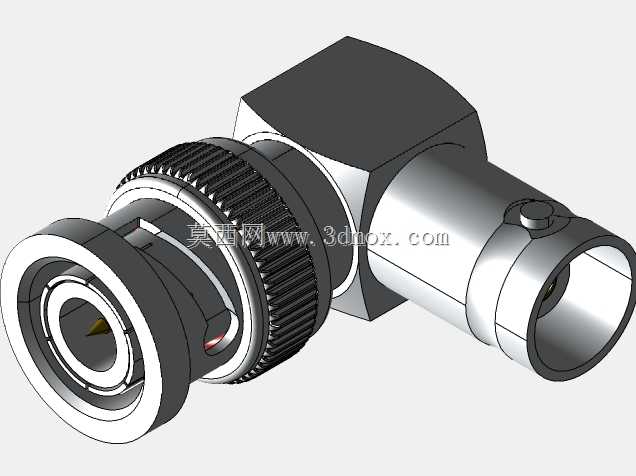

直角弯式BNC同轴射频连接器结构设计

在射频信号传输链路的布线场景中，经常会遇到设备面板接口间距局促、线缆走线需要直角转向的工况，直式BNC接头往往会因为尾部线缆弯折半径不足，长期使用后出现线缆护套开裂、芯线虚接、信号驻波比升高的问题，弯式BNC连接器正是为解决这类布线痛点开发的接插部件。这类接头目前广泛应用在通信基站测试链路、安防监控视频传输、示波器等测试仪器信号输入端口、老式以太网同轴组网设备、航空机载信号传输模块中，能够在不额外增加转接件的前提下，完成同轴电缆90度转向的接插需求，减少链路中转接节点带来的信号损耗。从结构设计层面看，这款弯式接头采用标准BNC卡口锁紧结构，公头端的卡口卡槽与母头端的定位销配合，插入后旋转一定角度即可完成锁紧，相比螺纹连接的射频接头，接插效率更高，同时具备可靠的抗振动防松脱能力，在存在小幅振动的设备舱内也能保持稳定的接触性能。接头内部的绝缘介质采用低介电常数的工程塑料加工，能够保证特性阻抗稳定在50欧姆或者75欧姆的标准值，匹配不同应用场景的同轴电缆阻抗要求，避免阻抗不连续导致的信号反射问题。弯角位置的内部导体采用一体折弯加工的结构，而非拼接组装，能够最大限度减少信号传输路径上的接触节点，降低插入损耗，外导体采用全金属屏蔽结构，锌合金基体表面镀镍处理，既保证结构强度，又具备优秀的电磁屏蔽性能，能够隔绝外界电磁干扰对传输信号的影响，同时避免内部信号向外辐射产生电磁泄漏。从安装边界尺寸来看，这款弯式接头的直插端外径符合标准BNC接头的尺寸规范，能够兼容所有标准BNC母座，不需要对设备面板的安装开孔做特殊修改，弯转后的尾部出线方向与接头插合方向呈90度直角，尾部的电缆固定结构采用压接式设计，适配对应线径的同轴电缆，压接后线缆抗拉强度能够满足日常布线的拉扯要求，不会因为正常的线缆拖拽导致芯线与接头内导体脱离。在建模过程中，需要重点关注卡口位置的卡槽角度与深度尺寸，这部分尺寸直接影响接头锁紧后的手感与防松性能，尺寸偏差过大会出现插合后卡滞、锁不紧或者无法正常解锁的问题；内导体与绝缘介质的同轴度公差需要控制在较小范围内，否则会导致特性阻抗偏移，影响高频信号传输性能；弯角位置的外导体圆角过渡需要平滑，避免直角锐边导致的电场集中，降低高压信号传输时的击穿风险。另外，接头外表面的滚花结构设计是为了方便操作人员徒手拧动接头，不需要借助扳手等工具即可完成接插操作，滚花的齿距与深度需要兼顾防滑性能与操作手感，齿过尖容易划伤操作人员手指，齿过浅则在手上有汗液或者油污时容易打滑。尾部的电缆护套台阶需要与线缆外护套紧密贴合，既能够固定线缆，又能防止灰尘、水汽从尾部进入接头内部，在户外使用的场景下，还可以在尾部增加防水胶圈提升防护等级。在设备选型过程中，需要根据实际传输的信号频率选择对应阻抗规格的接头，50欧姆规格多用于射频测试、无线通信信号传输场景，75欧姆规格多用于视频信号、广电信号传输场景，同时需要确认尾部适配的线缆线径，避免出现接头与线缆不匹配导致压接不牢的问题。
