多规格军标圆形电连接器结构设计

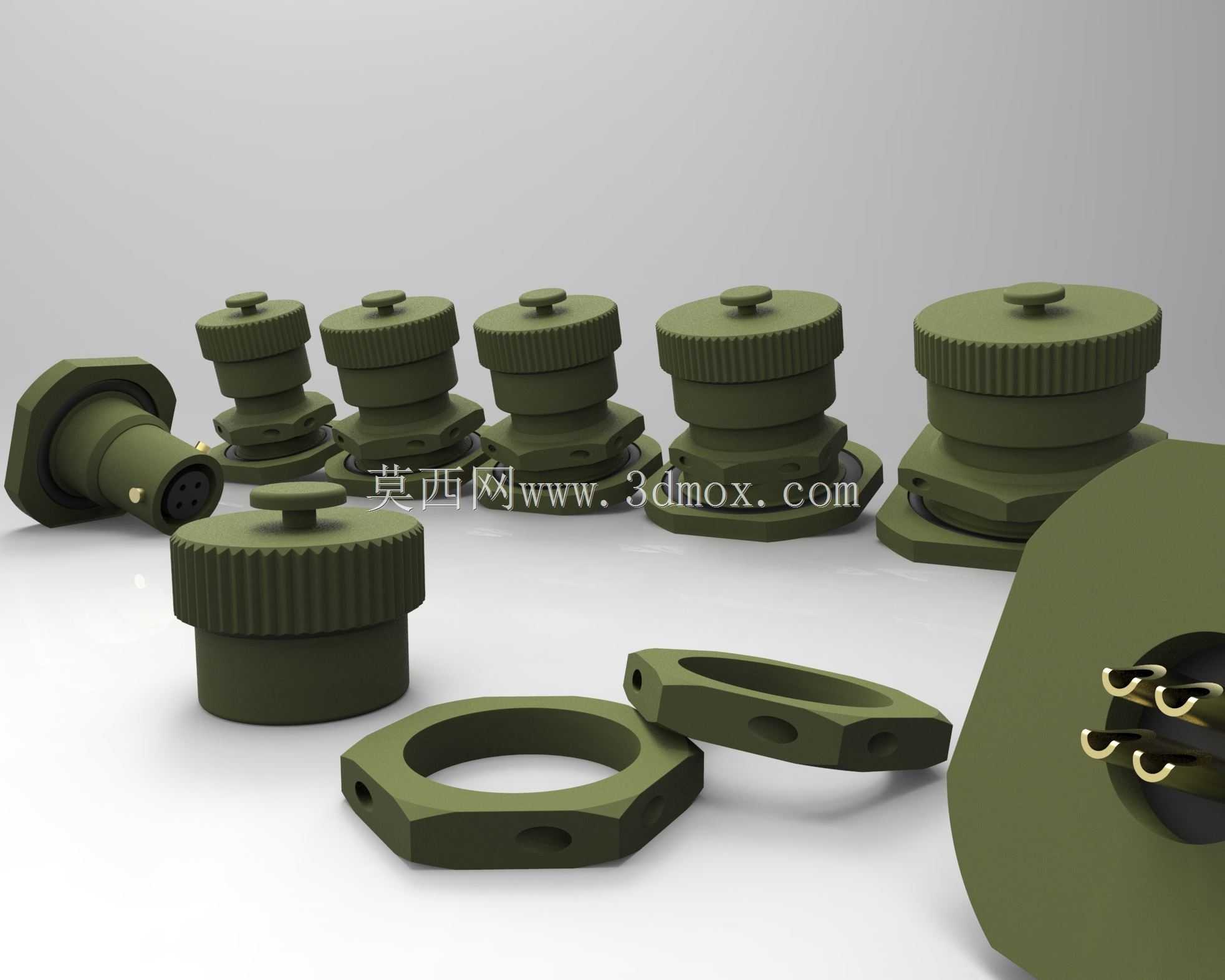

　　这类圆形连接器最早在军工通讯、机载设备、地面测控系统里普及，核心优势是圆柱壳体的抗形变能力强，在强振动、冲击载荷下不容易出现插针错位、接触不良的问题，相比矩形连接器，圆形结构的密封路径更连续，配合尾部的密封垫可以实现更好的防尘防水效果，适合野外作业、车载机载这类工况复杂的场景。这次的模型覆盖了4路、6路、7路、10路、19路共五种芯数规格，全部采用隔板式安装结构，也就是插座部分穿过设备面板，通过自带的六角锁紧螺母从面板背面固定，不需要额外设计安装支架，面板开孔只需要按照对应规格的壳体外径加工圆形通孔即可，安装边界非常规整，适合在设备机箱、分线盒、舱体壁板上快速部署。

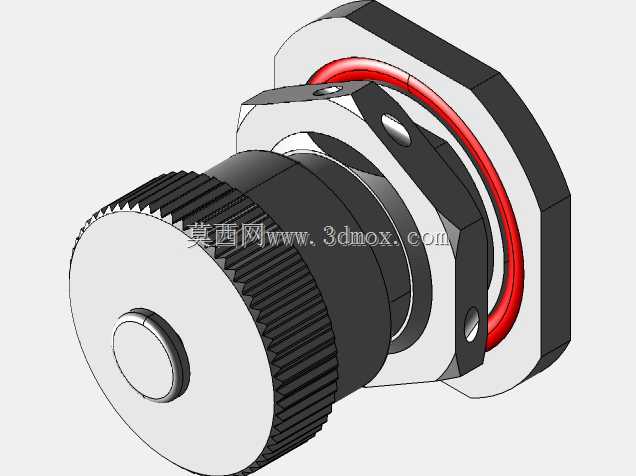

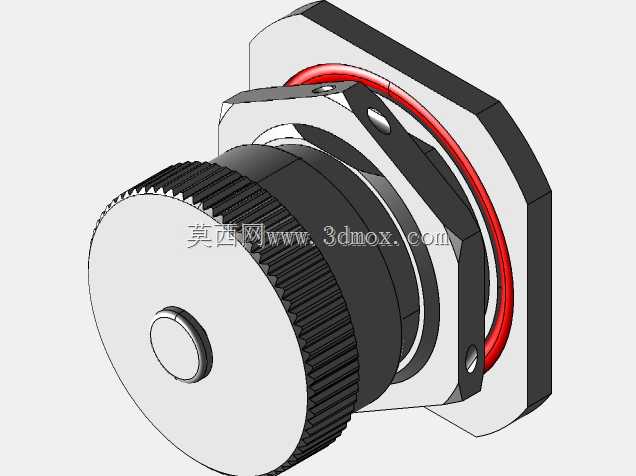

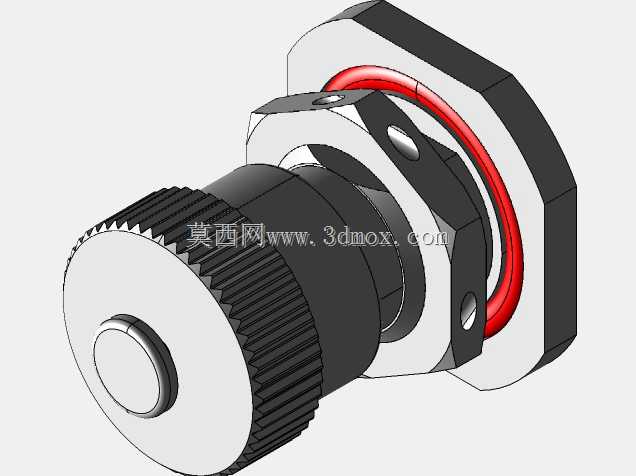

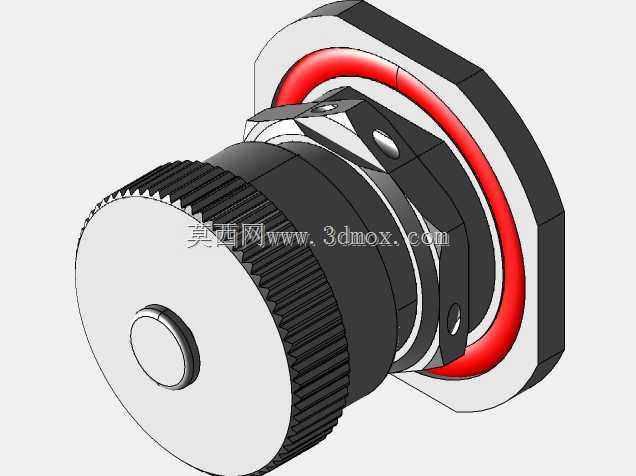

　　从结构设计逻辑来看，整个连接器分为插头、插座、锁紧环、密封垫片四个核心部分，插合界面采用卡口式快速锁紧结构，插头外壳上的三个定位销对准插座壳体的导向槽后，旋转插头尾部的滚花环就可以完成锁紧，滚花环的齿距和齿深经过优化，戴薄型劳保手套也能顺利操作，不需要额外工具。插针采用镀金铜合金材质，接触电阻低，抗腐蚀能力强，不同芯数的插针排布都做了防呆设计，错位时无法插入，避免现场接线时插反导致的信号短路。壳体采用军绿色硬质阳极氧化处理，表面硬度高，耐磨抗刮，绝缘部分采用耐高温工程塑料，长期工作温度范围覆盖-55℃到125℃，可以满足大部分户外工业场景的耐候要求。

　　安装尺寸方面，不同芯数的壳体外径随芯数增加阶梯式增大，最小的4路规格壳体外径仅12mm，面板开孔尺寸12.5mm，适合空间局促的小型设备内部信号转接；最大的19路规格壳体外径28mm，面板开孔28.5mm，可以同时传输多路电源与控制信号，减少面板上的开孔数量，提升设备壁板的结构强度。配套的锁紧螺母为外六角结构，对边尺寸比壳体外径大4mm，拧紧时不会刮伤面板表面，螺母和面板之间可以加装配套的平垫片，分散锁紧压力，避免薄面板被压变形。尾部的线缆出口处设计有橡胶护套，可以适配不同线径的屏蔽线缆，拧紧尾部的压紧螺帽就可以固定线缆，同时实现线缆入口处的密封，防止水汽、灰尘从线缆间隙进入连接器内部。

　　在实际选型应用中，这类连接器常被用在装甲车辆的舱内信号传输、野外测控设备的外接线缆接口、雷达设备的分机连接、工业自动化设备的抗震信号接插场景，相比民用级的圆形连接器，军规规格的产品在抗振动、抗冲击、耐盐雾性能上都有更高的冗余设计，即使在持续振动的车载环境下，连续工作数千小时也不会出现接触瞬断的问题。建模过程中对每个零件的配合公差都做了还原，插针和插孔的配合间隙控制在0.02mm以内，锁紧环和壳体的配合间隙0.05mm，既保证插拔顺畅，又不会出现旷量过大导致的连接松动，所有的倒角、退刀槽、滚花细节都按照实际加工工艺建模，导出的模型可以直接用于设备面板的开孔校核、装配干涉检查，也可以作为布线设计时的接口参考，避免在整机装配时出现连接器和周边结构件干涉、线缆弯曲半径不足的问题。

　　不同芯数的连接器除了插针数量和壳体尺寸的区别，其余的锁紧结构、安装方式、密封结构都采用了模块化设计，大部分零件可以通用，在生产时可以减少零件种类，降低加工和仓储成本，现场维护时也可以快速替换损坏的部件，不需要整套更换连接器。隔板安装的结构形式让连接器的固定和接线可以分步骤进行，设备组装时可以先把插座固定在面板上完成内部接线，需要外接设备时再插上插头，大幅提升现场装配的效率，也避免了接线过程中连接器壳体晃动导致的焊点脱落问题。
