滚轮摆杆式行程限位开关结构设计

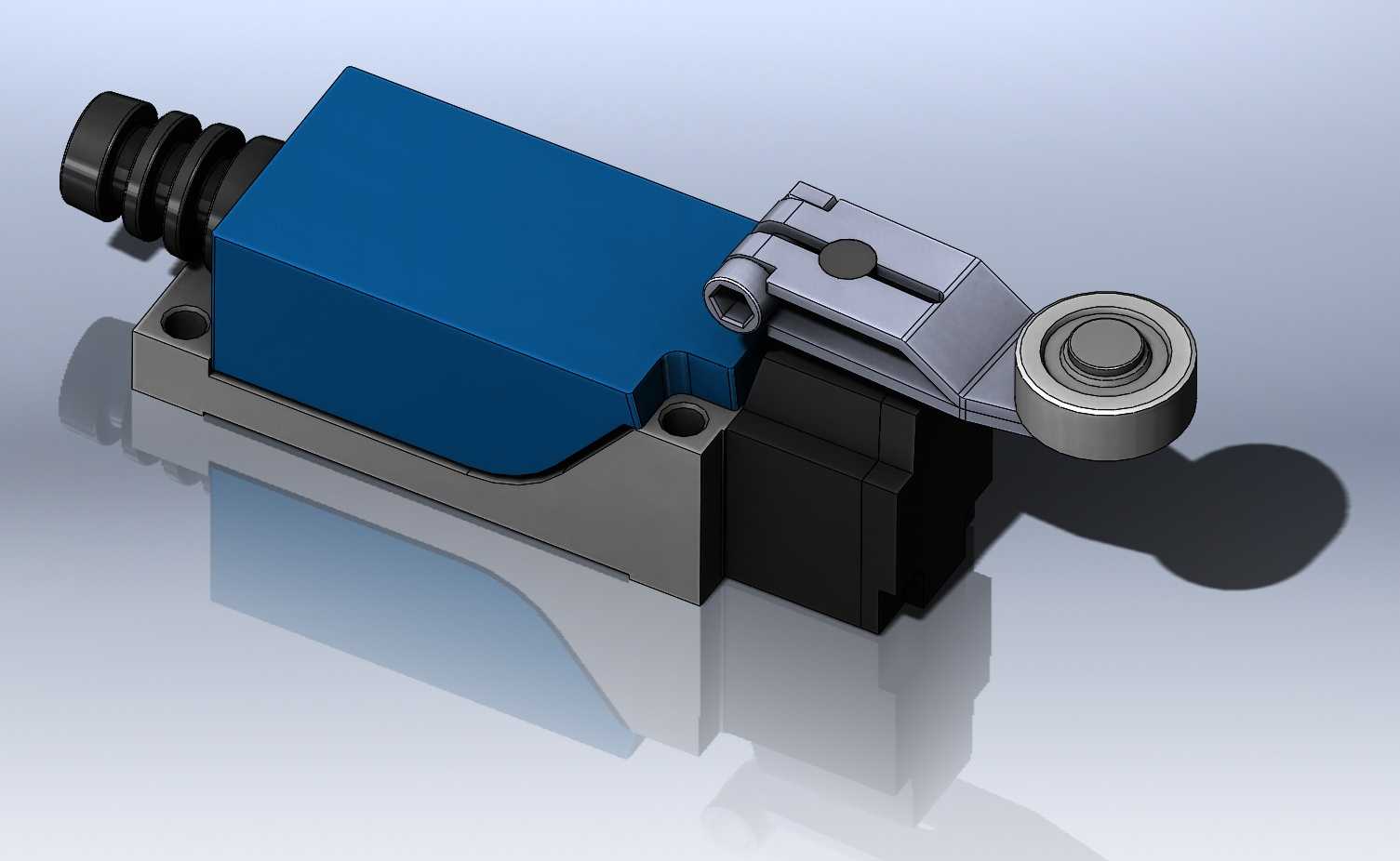

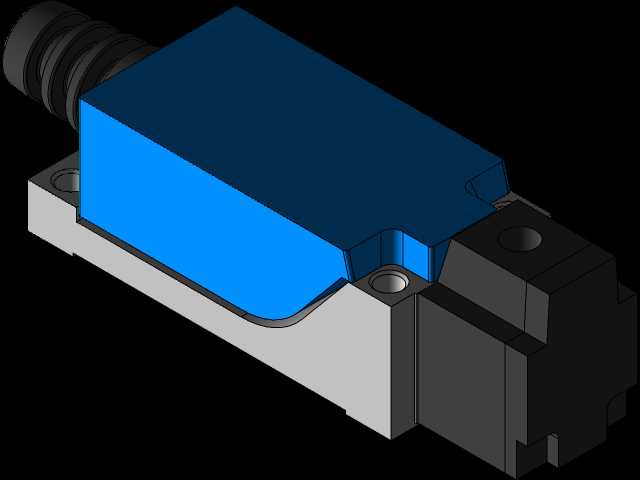

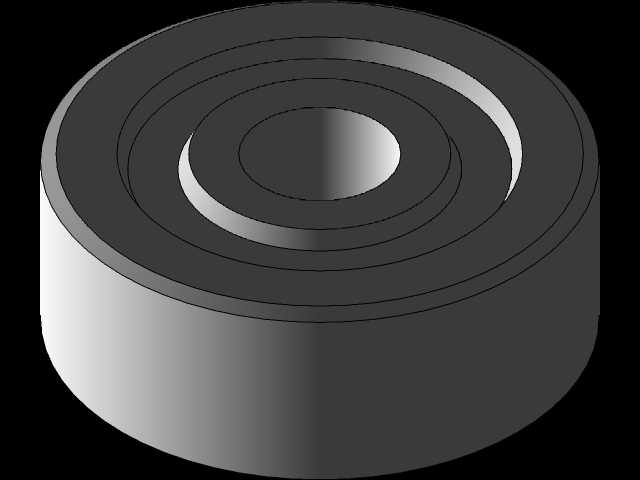

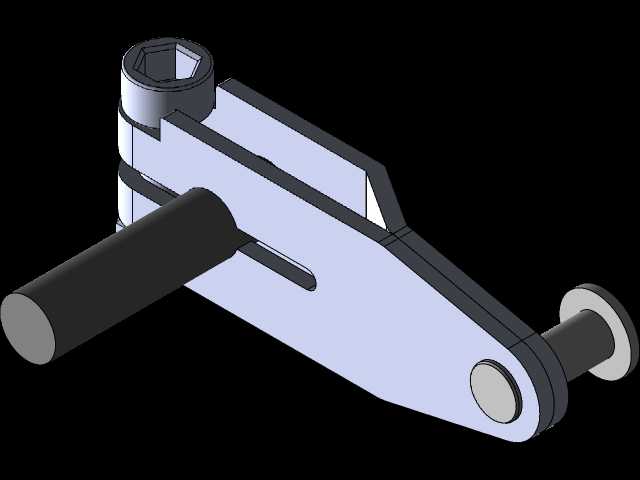

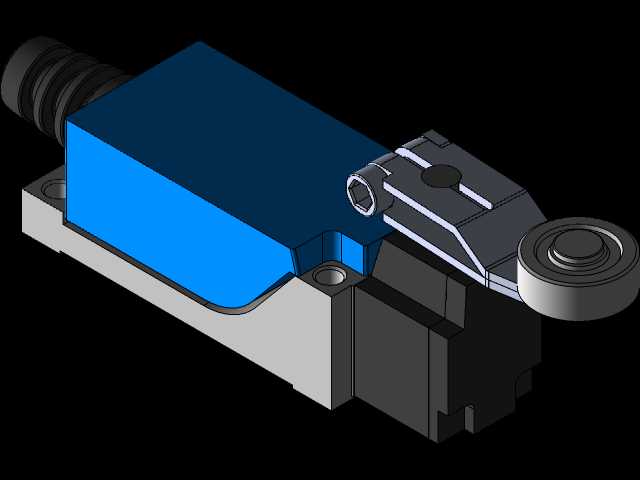

这款滚轮摆杆式行程限位开关，是工业自动化控制系统里应用极为广泛的位置检测与行程保护元件，在各类生产流水线、自动化专机、起重运输设备、机床加工单元、物流分拣系统中都承担着核心的位置信号反馈作用，能够将机械部件的位移信号转化为电气控制信号，实现设备的行程限位、位置定位、到位检测、安全联锁等功能，避免设备因超程运行发生碰撞、过载等故障，是保障工业设备自动化运行可靠性与安全性的基础配件。从功能特性来看，这款限位开关采用滚轮摆杆式触发结构，触发端的金属滚轮能够降低与被测运动部件接触时的摩擦阻力，减少长期往复触发带来的结构磨损，延长元件的使用寿命；摆杆结构具备合适的触发摆角范围，能够适配不同方向、不同行程的运动部件触发需求，触发动作灵敏，复位响应迅速，能够在高频往复的工况下保持稳定的信号输出，触点通断可靠，可适配常见的工控控制回路电压等级，满足多数工业场景的电气控制要求。在设计思路上，这款开关采用模块化的结构布局，主体外壳分为上下两个装配单元，上部蓝色壳体为内部触点机构与复位弹簧的容纳腔，下部灰色基座为安装固定结构，侧面的黑色防护套用于保护引出线缆，避免线缆弯折破损，同时具备基础的防尘防泼溅能力，适配多数常规工业车间的使用环境；触发端的摆杆与滚轮组件采用铰接式装配结构，滚轮可自由转动，摆杆的铰接位置设置有耐磨衬套，减少转动间隙带来的触发精度偏差，内部的触点机构采用瞬动式结构，能够在触发行程达到阈值时快速完成触点通断，避免触点缓慢闭合产生的拉弧烧蚀问题，提升电气寿命。从安装边界与外形尺寸来看，这款开关的基座设置有两个对称的安装孔位，可通过螺栓直接固定在设备的安装支架或机架平面上，安装孔间距符合行业通用的安装尺寸规范，能够直接替换同规格的同类限位开关产品，无需额外修改安装结构；整体外形紧凑，主体部分为规整的长方体结构，摆杆触发端突出于主体侧面，安装时需要预留足够的摆杆摆动空间，避免摆杆运动过程中与周边结构发生干涉，线缆引出端位于主体尾部，布线时需要预留合适的线缆弯曲半径，保障线缆连接的可靠性。
